ESP32-S3显示屏开发板1.28寸圆形LCD触摸屏 小板型加速度与陀螺仪传感器开发板
¥119
制造商：斑梨电子
SKU：0101601
发布时间：2023-10-26 16:47
ESP32-S3触摸液晶开发板 带1.28寸圆形LCD触控屏幕 小板型加速度与陀螺仪传感器开发板
240×240像素，65K彩色，圆形屏幕，加速度与陀螺仪传感器，引出6个GPIO，Type-C接口，3.7V锂电池接口
ESP32显示屏推荐
圆形屏推荐
【产品简介】
[] ESP32-S3-Touch-LCD-1.28 是一款低成本，高性能的微控制器开发板。在较小的板型下，板载了 1.28 英寸电容触摸 LCD 屏、锂电池充电芯片、六轴传感器（三轴加速度计与三轴陀螺仪）等外设，方便开发并嵌入应用到产品中。
【产品特性】
[] 搭载高性能 Xtensa® 32 位 LX7 双核处理器，主频高达 240 MHz
[] 支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth® 5 (LE)，板载天线
[] 内置 512KB 的 SRAM 和 384KB ROM，叠封 2MB PSRAM 和外接 16MB Flash
[] 采用 Type-C 接口，紧跟时代潮流，无需纠结正反插
[] 板载 1.28 英寸电容触摸 LCD 屏，240×240 分辨率，65K 彩色
[] 板载 QMI8658 六轴惯性测量单元 (3 轴加速度、3 轴陀螺仪)，可检测运动姿态
[] 板载 3.7V 锂电池充放电接口和引出 6 个 GPIO 的 SH1.0 连接器
[] 支持灵活时钟，模块电源单独设置等精准控制，实现多场景低功耗模式
[] 集成 USB 串口全速控制器，GPIO 可灵活配置外设功能

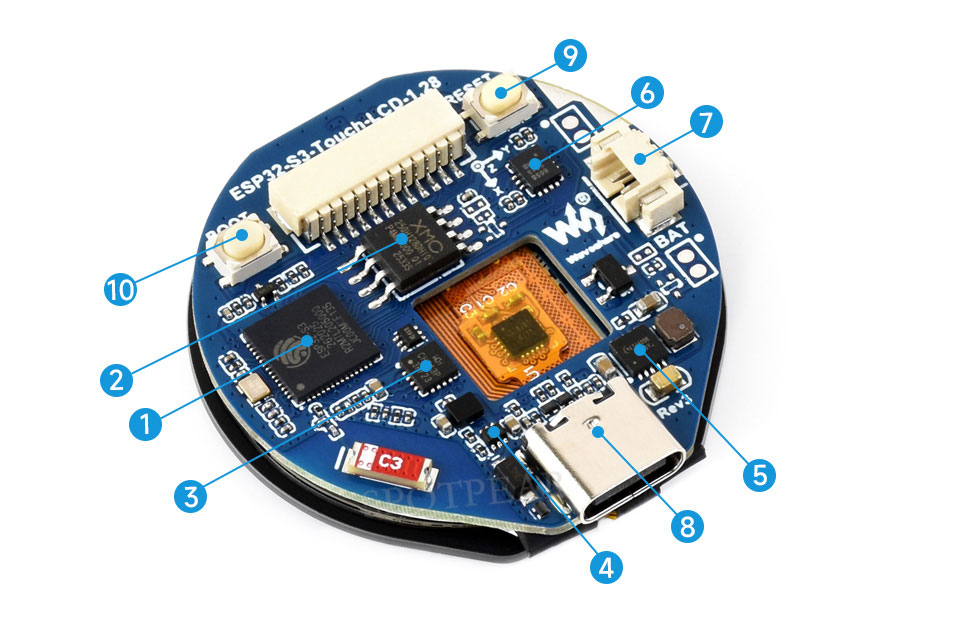

【资源简介】
- ESP32-S3R2 / ESP32-S3RH2
WiFi 蓝牙 SoC，240MHz 运行频率，封装 2MB PSRAM
- W25Q128JVSIQ
16MB NOR-Flash
- CH343P
USB 转 UART 芯片
- MP1605
电源模块，支持高达 3.3V 2A 输出
- ETA6096
高效锂电池充电芯片
- QMI8658
六轴惯性测量单元 (IMU)，包含一个 3 轴陀螺仪和一个 3 轴加速度计
- MX1.25 电池接口
MX1.25 2P 连接器，可用于接入 3.7V 锂电池，支持充放电
- USB Type-C 接口
USB 转串口，用于烧录程序和日志打印
- RESET 按键
复位按键
- BOOT 按键
复位前按下，进入下载模式

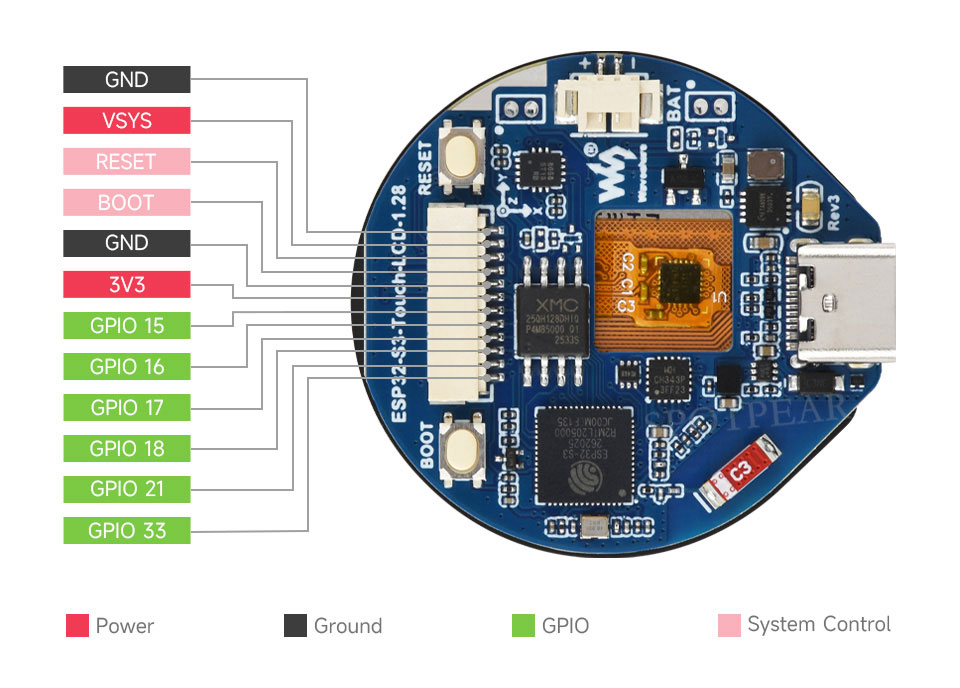

【引脚定义】
【产品尺寸】
