ESP32 S3开发板3.5寸 虾哥小智AI音箱DeepSeek人工智能语音聊天机器人盒子N16R8 QMI8658 6轴/触摸/摄像头
¥189
制造商：斑梨电子
SKU：021005900000
发布时间：2025-06-03 15:04
ESP32-S3 3.5寸 IPS 262K 彩色 LCD 屏开发板 320×480 分辨率 支持 Wi-Fi 蓝牙 带摄像头接口
ESP32显示屏推荐
ESP32-S3
3.5 英寸圆角 LCD 屏开发板
集成音频输入输出模块，可实现 AI 交互与离线语音控制

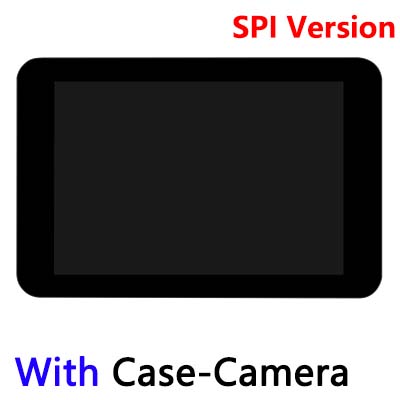

版本选择
产品特性
本产品是一款微雪 (Waveshare) 设计的高性能、高集成的微控制器开发板。板载了 3.5 英寸电容高清 IPS 屏、高度集成的电源管理芯片、六轴传感器 (三轴加速度计与三轴陀螺仪)、RTC、低功耗音频编解码芯片等外设，方便开发并嵌入到产品中。无需组装接线，轻松畅玩小智 AI。
- 搭载 ESP32-S3R8 高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
- 支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板载天线
- 内置 512 KB 的 SRAM 和 384 KB ROM，叠封 8 MB PSRAM 和外接 16 MB Flash
- 采用 Type-C 接口，提高了用户的使用便捷性和设备的兼容性
- 板载 3.5 英寸电容触摸高清 IPS 屏，320 × 480 分辨率，262K 彩色，能清晰地显示彩色图片
- 内置 ST7796 驱动芯片和 FT6336 电容触控芯片，分别使用 SPI 和 I2C 接口通信，不占用过多接口引脚资源
- 板载 QMI8658 六轴惯性测量单元 (3 轴加速度、3 轴陀螺仪)，可检测运动姿态
- 板载 PCF85063 RTC 芯片，通过 AXP2101 接入电池，实现不间断供电，并预留备用电池焊盘，确保更换主电池时 RTC 功能持续工作
- 板载 PWR、BOOT 两个可自定义功能的侧边按钮，方便使用按钮进行自定义功能开发
- 板载 3.7V MX1.25 锂电池充放电接口
- 引出 I2C、UART、USB 和多个 GPIO，可供外接设备和调试使用，灵活配置外设功能
- 板载 Micro SD 卡槽，提供扩展存储、快速数据传输和灵活性，适用于数据记录和媒体播放，简化了电路设计
- 板载摄像头接口，支持 OV5640 摄像头
- 使用 AXP2101 的优势在于高效的电源管理、支持多种输出电压、充电管理和电池管理功能以及对电池寿命的优化
支持 AI 语音交互
无需繁琐组装与接线步骤，快速接入虾哥的小智 AI，
摇身一变，成为专属您的智能 AI 伙伴。
支持 DeepSeek、豆包、通义千问等一众国产大语言模型
电容触摸
适用于各种智能设备开发，可实现人机交互功能
IPS 显示面板
出色的显示性能，262K 彩色，可视角度广
板载音频编解码芯片
可支持高质量音频处理，提供清晰、优质的音频输入和输出
支持 OV2640 / OV5640 等
主流摄像头
可选配带 OV5640 摄像头的版本，OV5640 摄像头支持 500 万像素，
适用于图像采集、视频监控等应用场景，满足多样化需求
(仅带外壳版本带 OV5640 摄像头)
支持 ESP-IDF，Arduino
配备完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中
支持 Wi-Fi 和 BLE 5
ESP32-S3 集成 2.4GHz Wi-Fi (802.11 b/g/n)，可支持 40MHz 带宽，
其低功耗蓝牙子系统支持 Bluetooth 5 (LE) 和 Bluetooth Mesh
资源简介
- ESP32-S3R8
Wi-Fi 和蓝牙 SoC，240MHz 运行频率，叠封 8MB PSRAM
- 板载贴片天线
- W25Q128JVSIQ
16MB NOR-Flash
- 摄像头接口
支持 OV5640 / OV2640 等主流摄像头
- Micro SD 卡槽
- IPEX 1 代座子
可通过拆焊电阻切换为使用外部天线
- MX1.25 喇叭接口
- BOOT 按键
- RESET 按键
- PWR 按键
- AXP2101
高集成度的电源管理芯片
- 充电指示灯
- Type-C 接口
- ES8311
低功耗音频编解码芯片
- 电源指示灯
- 麦克风
- SH1.0 RTC 电池接口
接入可充电的 RTC 电池
- MX1.25 锂电池接口
MX1.25 2PIN 连接器，可用于接入 3.7V 锂电池，支持充放电
- 2.54mm 排座接口
引出可用 IO 功能引脚，方便扩展使用
- PCF85063
RTC 时钟芯片
- QMI8658
六轴惯性测量单元 (IMU)，包含一个 3 轴陀螺仪和一个 3 轴加速度计
