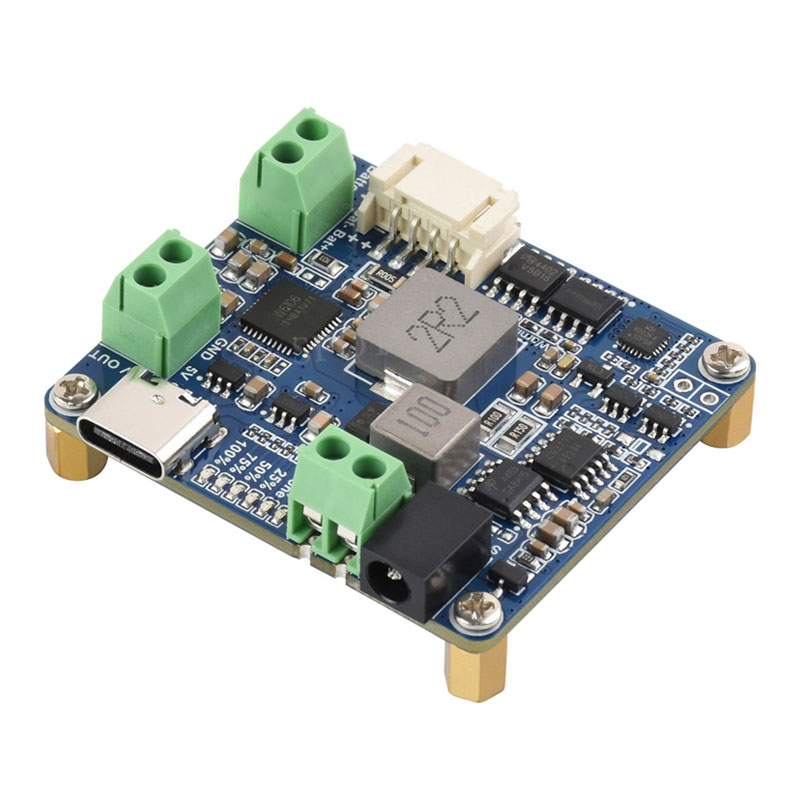

MPPT太阳能充电电源管理模块D型可充锂电池带5V3A输出
¥60
制造商：斑梨电子
SKU：0209013
发布时间：2024-01-23 18:02
适用于 6V~24V 太阳能板的电源管理模块，支持通过太阳能板或 Type-C 接口给 3.7V 可充放电锂电池充电，支持 5V/3A 稳压输出 (同时支持 PD/QC/FCP/PE/SFCP 等多种协议输出)，具备 MPPT 功率点跟踪功能和多种保护电路，工作高效稳定且安全，可用于太阳能发电、低功耗物联网和其他绿色环保项目。
太阳能电源管理模块
支持 6V~24V 太阳能板、Type-C 电源适配器等充电方式
支持 5V/3A 稳压输出
产品特性
适用于 6V~24V 太阳能板的电源管理模块，支持通过太阳能板或 Type-C 接口给 3.7V 可充放电锂电池充电，支持 5V/3A 稳压输出 (同时支持 PD/QC/FCP/PE/SFCP 等多种协议输出)，具备 MPPT 功率点跟踪功能和多种保护电路，工作高效稳定且安全，可用于太阳能发电、低功耗物联网和其他绿色环保项目。
- 支持 MPPT 功率点跟踪功能，可大幅度提高太阳能转换效率
- 支持太阳能板、Type-C 电源适配器等多种充电方式
- 适用于 6V~24V 太阳能板，可自适应输入电压，通过 DC-002 电源插座或接线端子接入，带有输入防反接
- 板载多种状态指示灯，方便查看太阳能板和电池状态
- 板载防过充、防过放、防过温、防过流等多种保护电路，工作稳定且安全

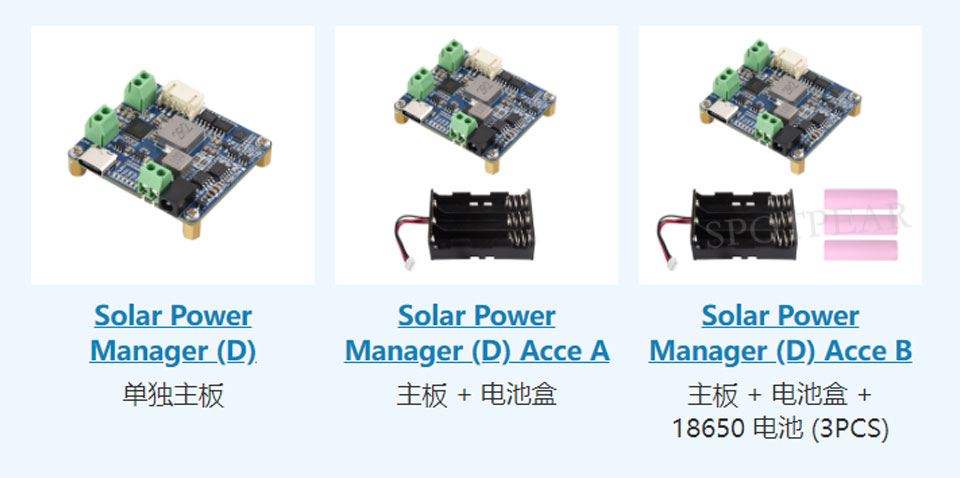

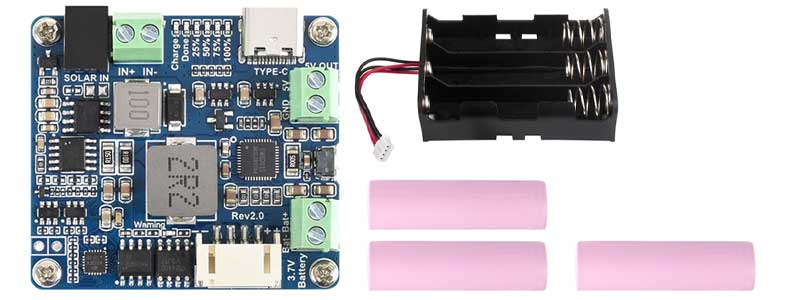

配置选择

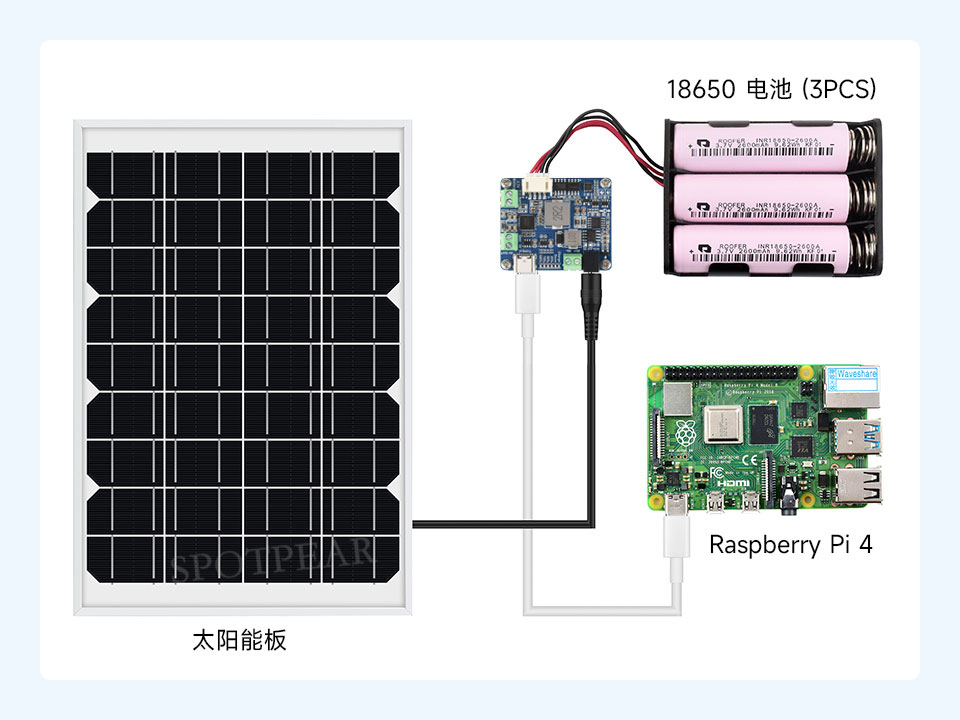

应用示例
适用于树莓派 / Jetson Nano / Arduino 等各种单片机或开发板的太阳能供电控制系统
图片仅供展示，本产品不含 树莓派 4B 、 太阳能板

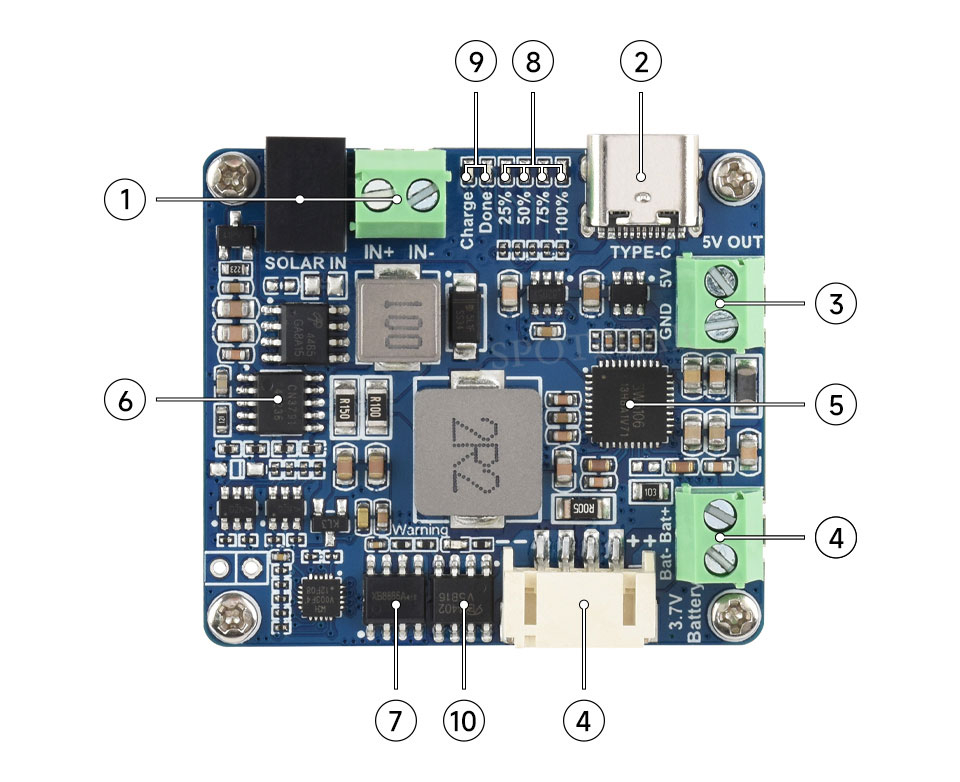

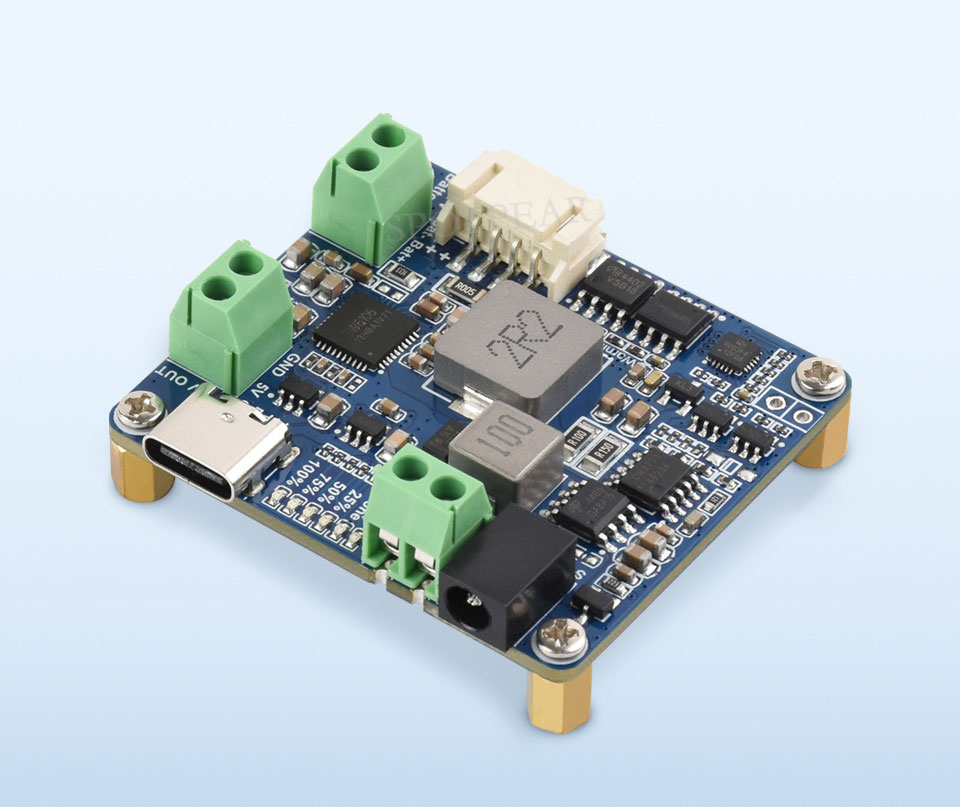

资源简介
- 太阳能板接口
可通过 DC-002 电源插座或接线端子接入太阳能板进行充电，输入电压自适应
- Type-C 充电接口
可通过 Type C 口接 5V 电源适配器进行充电或者对外进行 5V 放电
- 放电接口
接线端子：5V/3A
- 电池接口
可通过接线端子或 PH2.0 连接器 4P 接入 3.7V 可充放电锂电池
- SW6106
USB 电源管理芯片，用于 USB 充电和升压 5V/3A 输出
- CN3791
太阳能管理芯片，用于太阳能板充电和降压输入
- XB8886A
电池保护芯片，锂电池过充/过放保护
- 电池电量指示灯
空载 30s 后，会熄灭，充电或者带载时会自动亮起
- 太阳能板状态灯
Charge：通过太阳能板充电时亮灯
Done：通过太阳能板充满后亮灯
- 防反接 MOS 管
防止电池反接

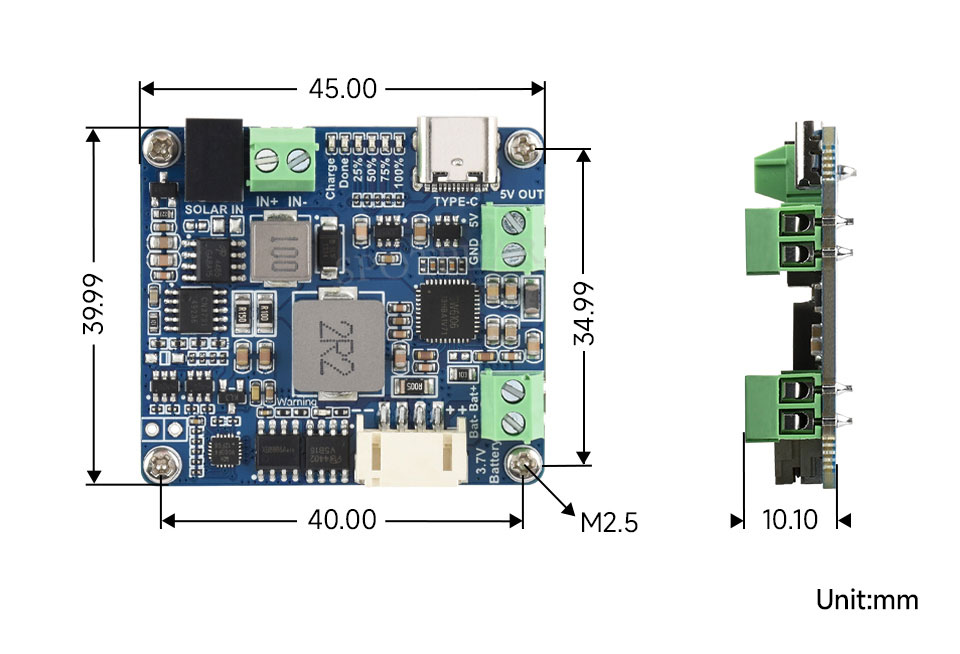

产品尺寸
