PCM5122 Audio Board (A) 使用教程
说明
产品简介
前言
本产品是基于树莓派而设计的音频模块，专为树莓派设计的音频声卡扩展板，立体声编解码，支持高音质播放。
产品特性
- 供电电压：5V
- 逻辑电压：3.3V
- 音频编解码芯片：PCM5122
- 控制接口：I2C
- 音频接口：I2S
- DAC信噪比：112dB

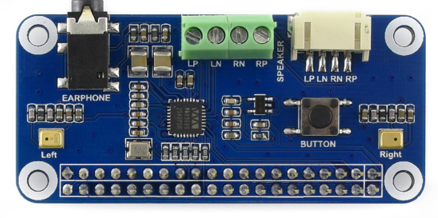

硬件资源
硬件连接
上电前连接模块，必须40PIN连接
- 控制接口：I2C （I2C1 0x4C）
- 音频接口：I2S
- 固件 ：I2C （I2C0 0x50）
树莓派使用
仅支持树莓派不支持其他主控
树莓派OS
检测声卡
- 检查播放：aplay -l
pi@raspberrypi:~ $ aplay -l **** List of PLAYBACK Hardware Devices **** card 2: IQaudIODAC [IQaudIODAC], device 0: IQaudIO DAC HiFi pcm512x-hifi-0 [IQaudIO DAC HiFi pcm512x-hifi-0] Subdevices: 1/1 Subdevice #0: subdevice #0
录音播放测试
播放
sudo aplay -Dhw:0 test.wav
播放刚刚录制的音频
调节音量
默认的音量是比较大的

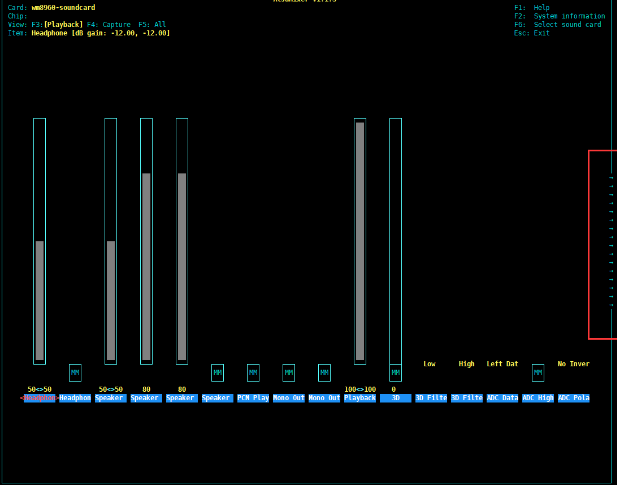

sudo alsamixer

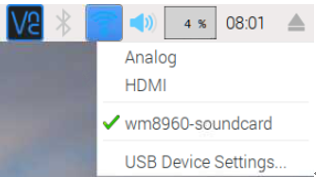

如果声卡没有设置为默认声卡则需要按 F6 选择声卡设备。
Digital 调节音量 （键盘左右选择，上下调节）
实际上右边还有很多可以调节的选项。
mpg123播放器
aplay只支持wav的音乐，实际上MP3格式的音乐会更加多，安装：
sudo apt-get install mpg123 sudo mpg123 music.mp3
需要注意，这里的music.mp3需要替换成你的mp3音乐。
图形化smplayer
如果是命令行系统可以跳过，如果你的是桌面系统，安装：
sudo apt-get install smplayer

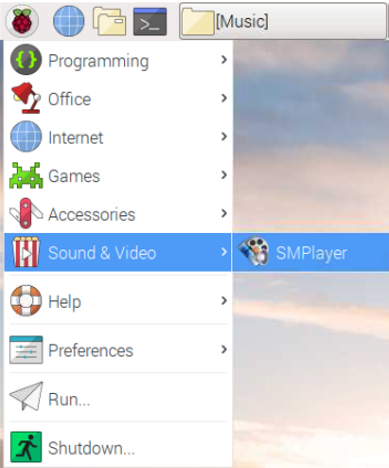

在界面中右键选择IOaudIODAC为默认

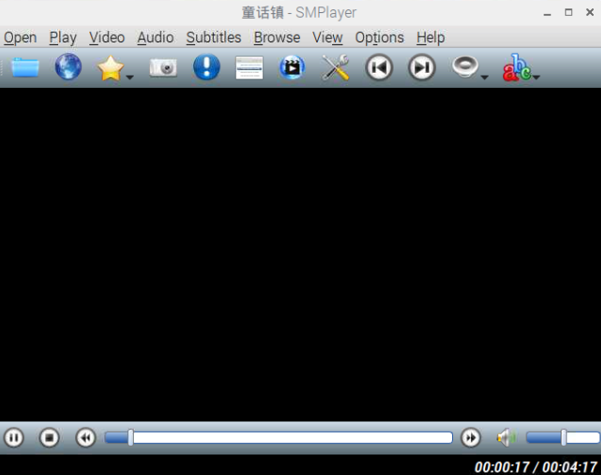

在菜单中打开smplayer软件，打开音频文件即可播放。(smplayer也可以播放视频)
Volumio 系统
打开驱动
默认关闭，需要设置中打开
打开左上角选项
选择Playback Options
1：打开I2S DAC
2：选择IQaudIO DAC Plus
3：选择DSD over PCM(DoP)
4：先保存 General Playback options 设置
5：再保存 Audio Output 设置，保存之后会重启设备
设备重启之后SSH登录执行 aplay -l 会识别到设备
使用
如果想播放本地音乐可以将音频拷贝到U盘连接 或者 拷贝到本地目录/mnt/INTERNAL/下，然后重启设备即可
重启之后，选择Music
选择Music Library
在INTERNAL就/mnt/INTERNAL/目录下的音频
调节音量
默认的音量是比较大的
sudo alsamixer
如果声卡没有设置为默认声卡则需要按 F6 选择声卡设备。
Digital 调节音量 （键盘左右选择，上下调节）
实际上右边还有很多可以调节的选项。
Moode Audio Player 系统
连接PCM5122 Audio Board (A) 再开机会自动识别到设备，选择对应的声卡即可。
选择声卡
左上角选择配置
选择音频
选择IQaudIODAC声卡
资料
数据手册
3D图纸
FAQ
看操作系统，如果是树莓派OS则不需要，固件树莓派自动加载
技术支持
周一-周五（9:30-6:30）周六（9:30-5:30）
手机：13434470212
邮箱：services04@spotpear.cn
QQ：202004841
