说明

产品概述

本产品是一款微雪 (Waveshare) 设计的低成本、高性能的微控制器开发板，板载 2.8 英寸 LCD 屏、锂电池充电芯片、六轴传感器（三轴加速度计与三轴陀螺仪）、RTC等外设，方便开发并嵌入应用到产品中。可流畅运行 LVGL 等 GUI 界面程序。

产品特性

• 采用 Raspberry Pi 设计的 RP2350B 微控制器芯片
• 独特的双核、双架构，搭载了双核 ARM Cortex-M33 处理器和双核 Hazard3 RISC-V 处理器，时钟运行频率均高达 150MHz，支持用户在两种架构间灵活切换
• 内置 520KB 的 SRAM 和 16MB 的片上 Flash
• 板载 2.8 英寸 LCD 屏，480 × 480 分辨率
• 支持 I2C 接口控制触摸，支持中断
• 支持 USB1.1 主机和从设备
• 支持低功耗睡眠和休眠模式
• 可通过 USB 识别为大容量存储器进行拖放式下载程序
• 板载 QMI8658 六轴传感器、RTC 时钟传感器、Micro SD 卡槽和电池充电管理模块等
• 精确的片上时钟和定时器
• 温度传感器
• 片上加速浮点库
• 12 个可编程 I/O (PIO) 状态机，用于自定义外设支持

产品参数

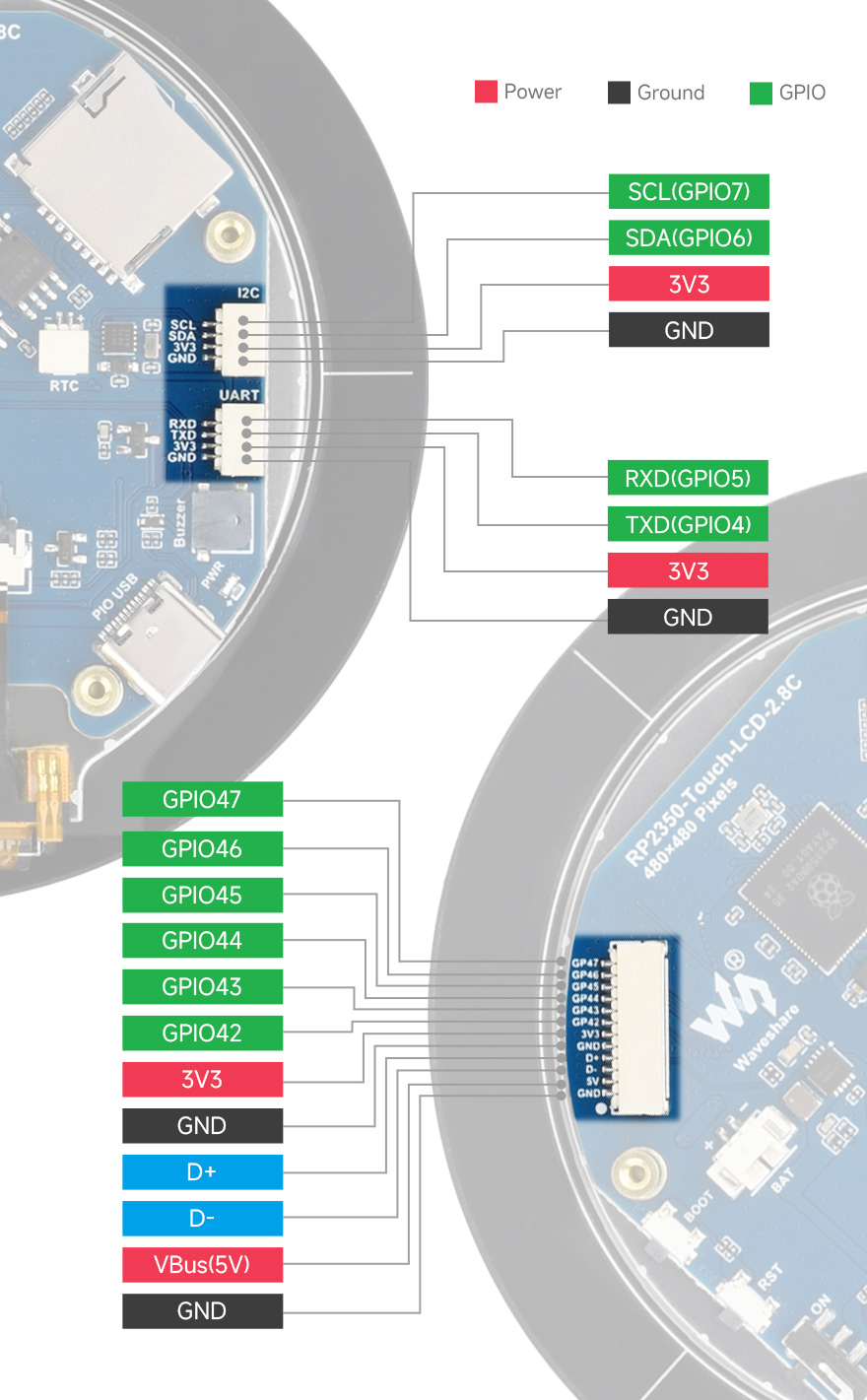

引脚分布

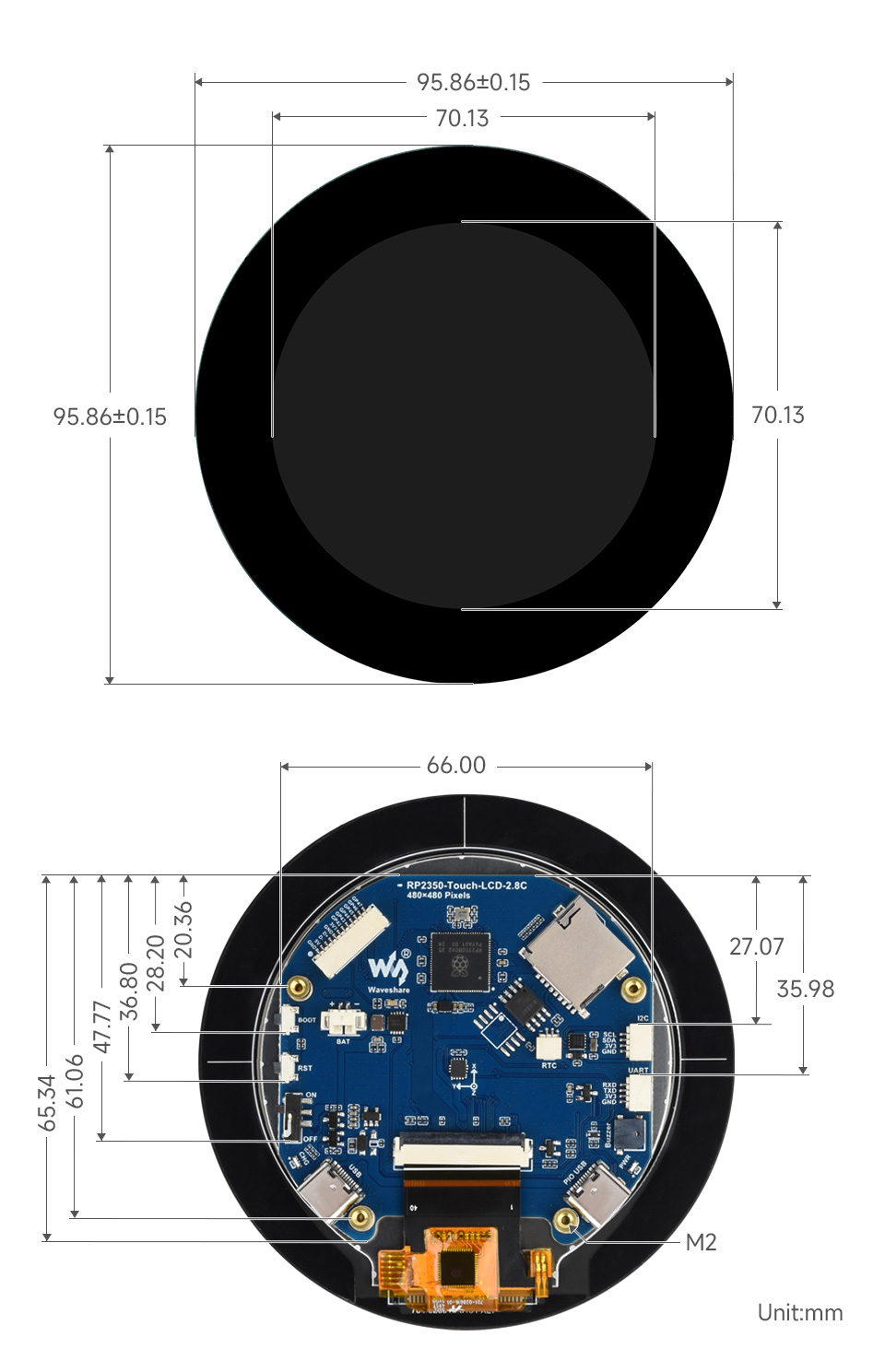

尺寸图

示例程序

C环境

目录结构

├── CMakeLists.txt
├── example_auto_set_url.cmake
├── examples # 示例程序
│   ├── CMakeLists.txt
│   ├── adc_battery # 串口打印电池电压的示例
│   ├── button # 获取BOOT按键状态的示例
│   ├── buzzer # 驱动蜂鸣器示例
│   ├── gui # lcd使用GUI库显示内容示例
│   ├── hello_world # 打印 hello world 的示例
│   │   ├── CMakeLists.txt
│   │   ├── serial
│   │   └── usb
│   ├── lcd # 测试LCD的示例
│   │   ├── CMakeLists.txt
│   │   ├── lcd_flush_rgb
│   │   ├── lcd_image
│   │   └── lcd_touch
│   ├── lvgl # 一些使用LVGL的示例
│   │   ├── CMakeLists.txt
│   │   ├── factory # 出厂自带的程序
│   │   ├── lv_port # LVGL对接硬件的源文件
│   │   ├── lvgl_example # 运行LVGL自带Demo的示例
│   │   ├── lvgl_pcf85063 # 使用LVGL显示时间和日期的示例
│   │   └── lvgl_qmi8658 # 使用LVGL显示IMU数据的示例
│   ├── qmi8658_raw_out # 使用串口打印IMU数据的示例
│   ├── rtc_pcf85063 # 使用串口打印时间、日期的示例
│   └── sd_card_spi # 测试SD Card读写的示例
├── libraries # 库文件
│   ├── CMakeLists.txt
│   ├── Fonts
│   ├── GUI
│   ├── bsp # 硬件相关的库
│   ├── lvgl # LVGL库
│   └── no-OS-FatFS-SD-SDIO-SPI-RPi-Pico # SD Card 相关的库
├── pico_extras_import_optional.cmake
└── pico_sdk_import.cmake

编译

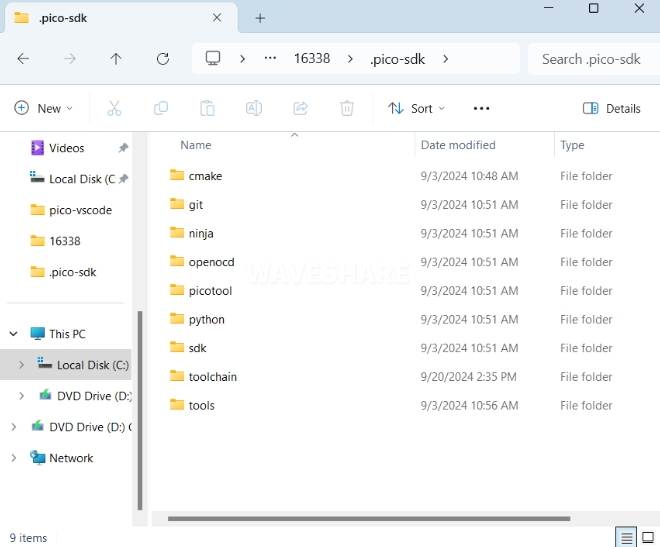

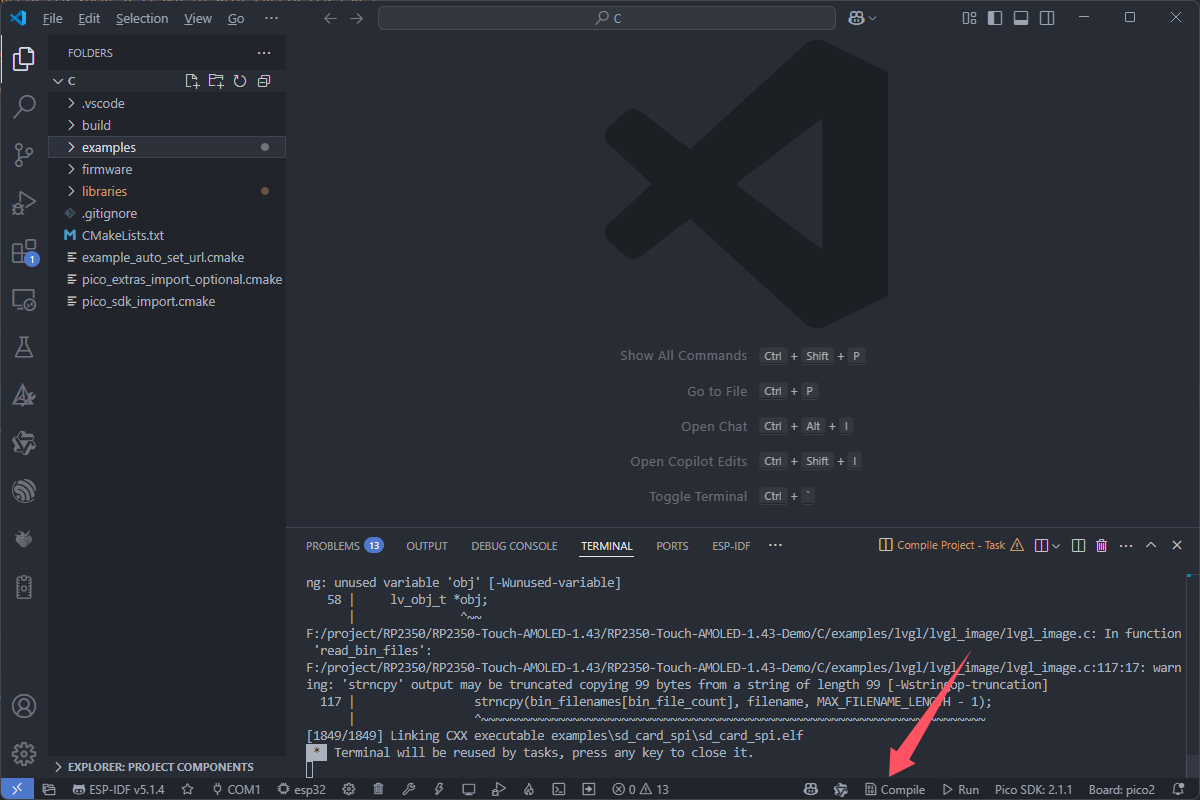

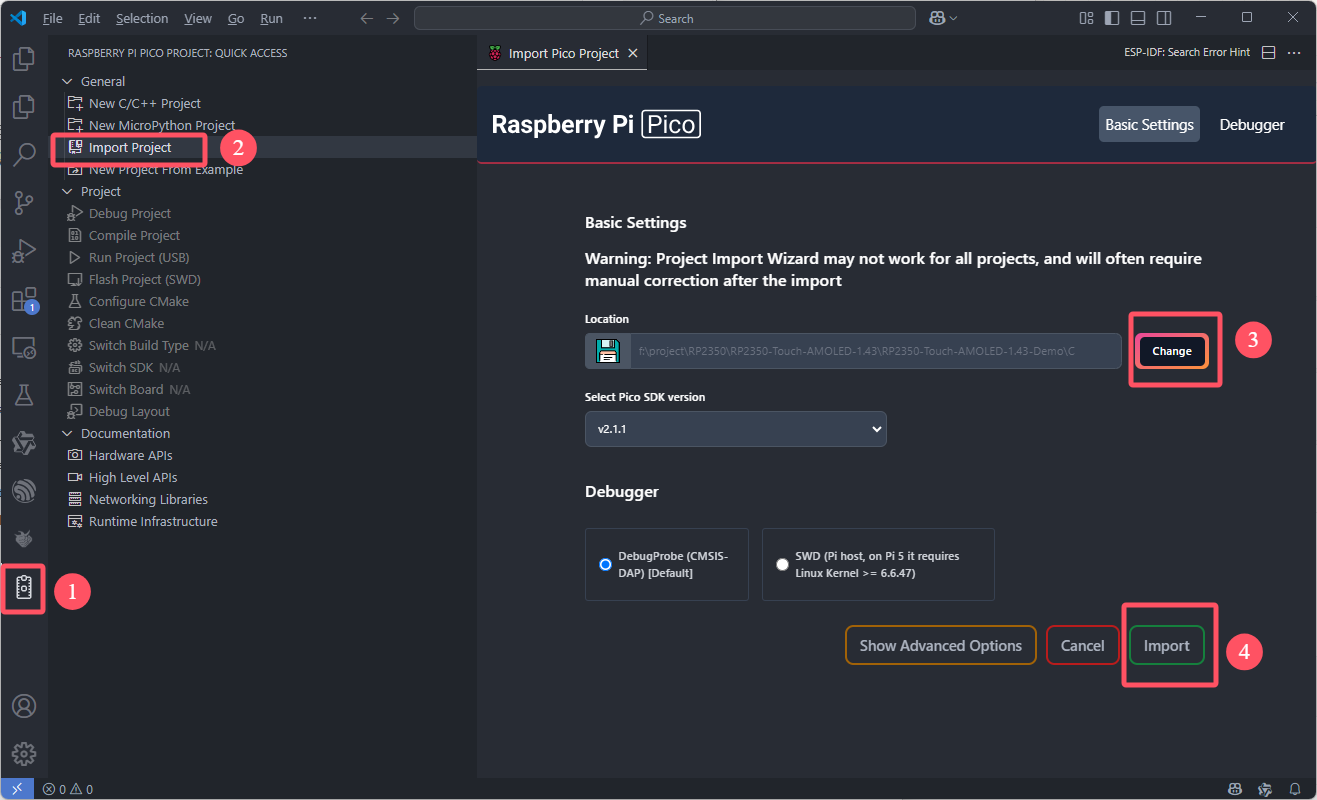

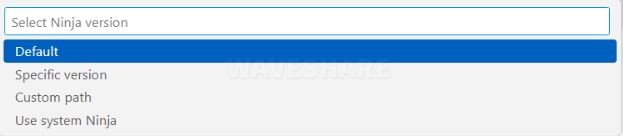

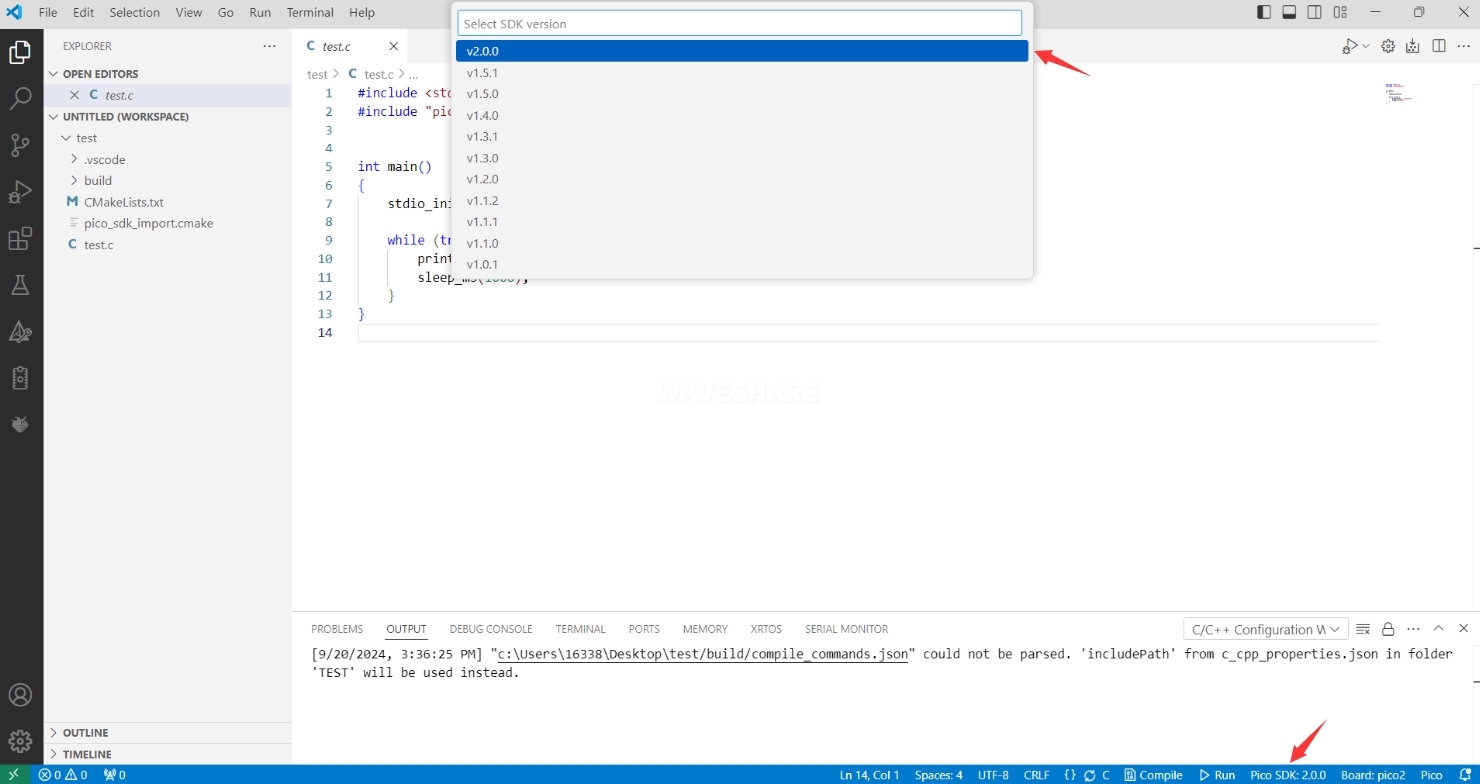

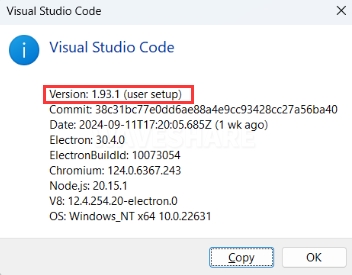

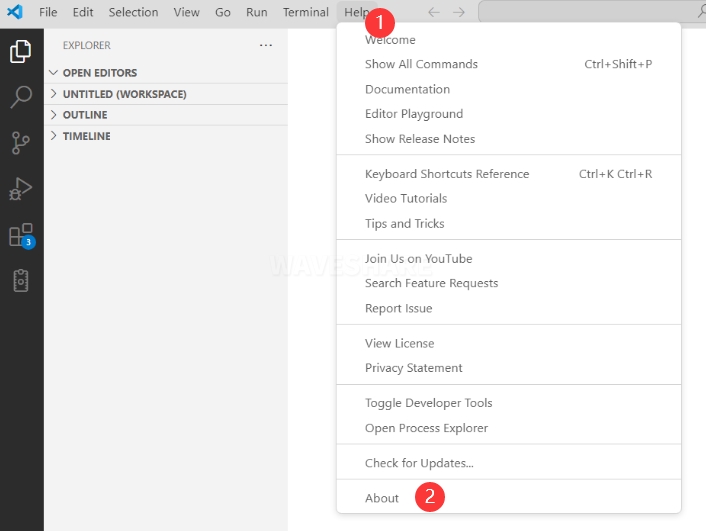

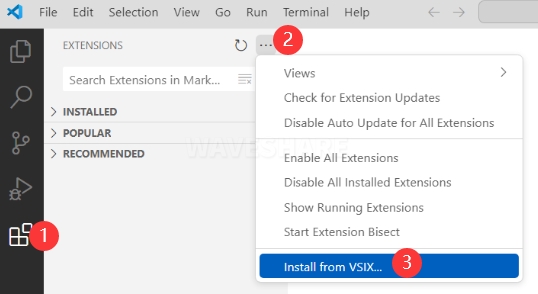

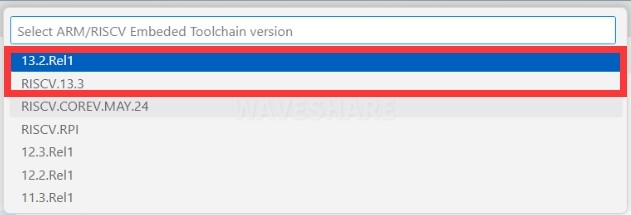

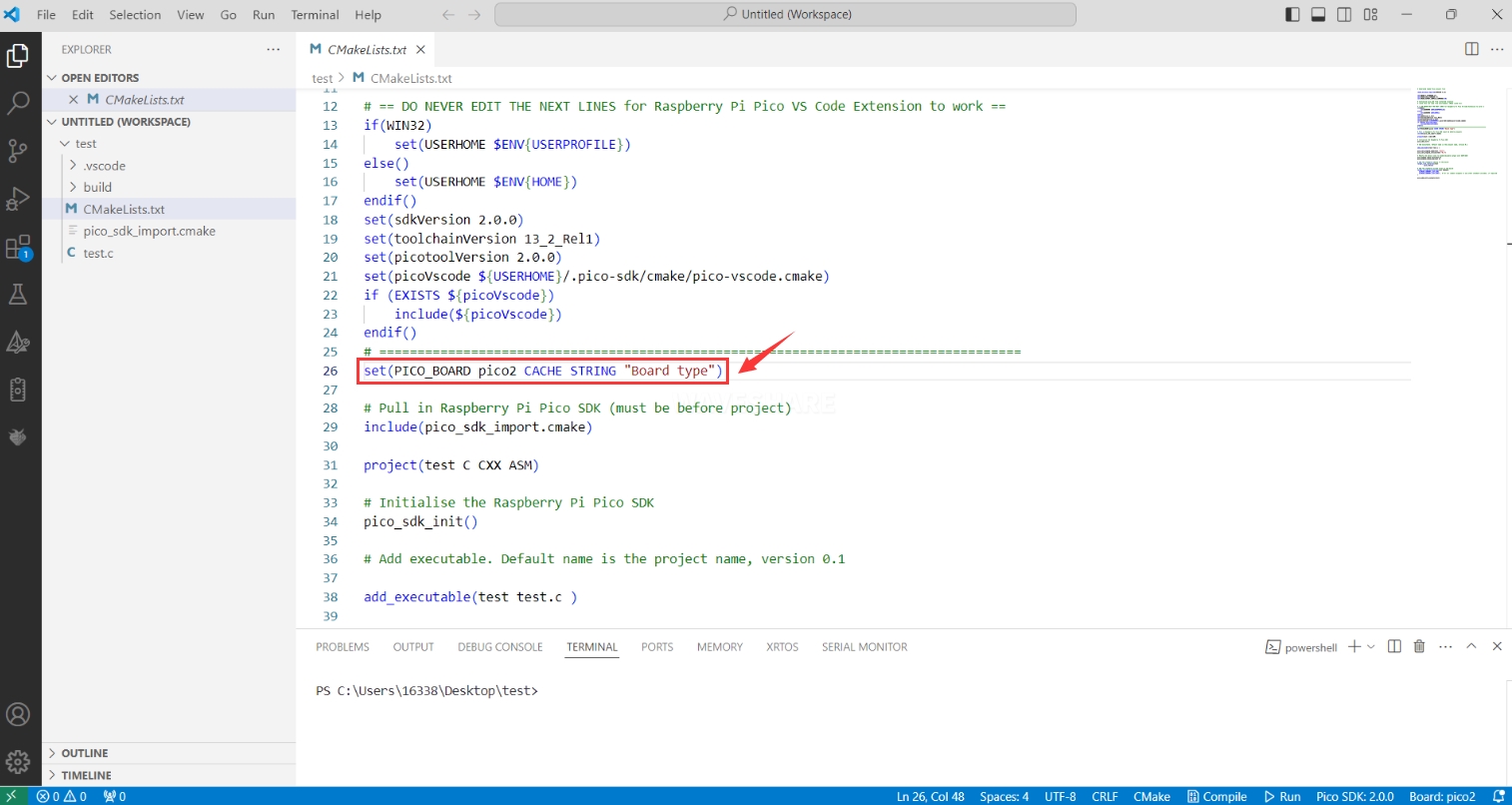

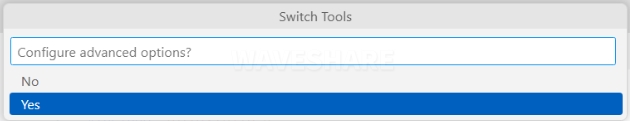

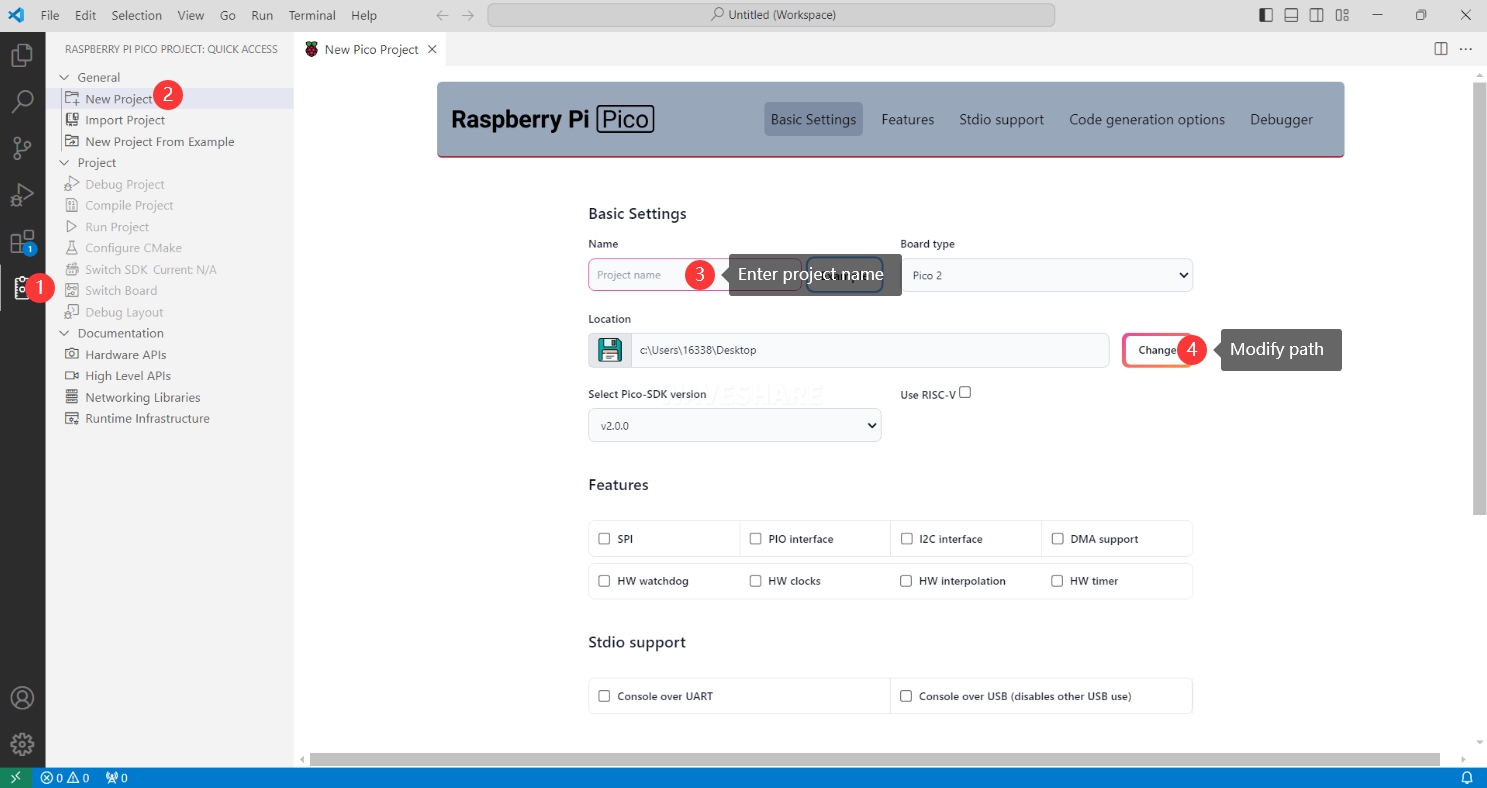

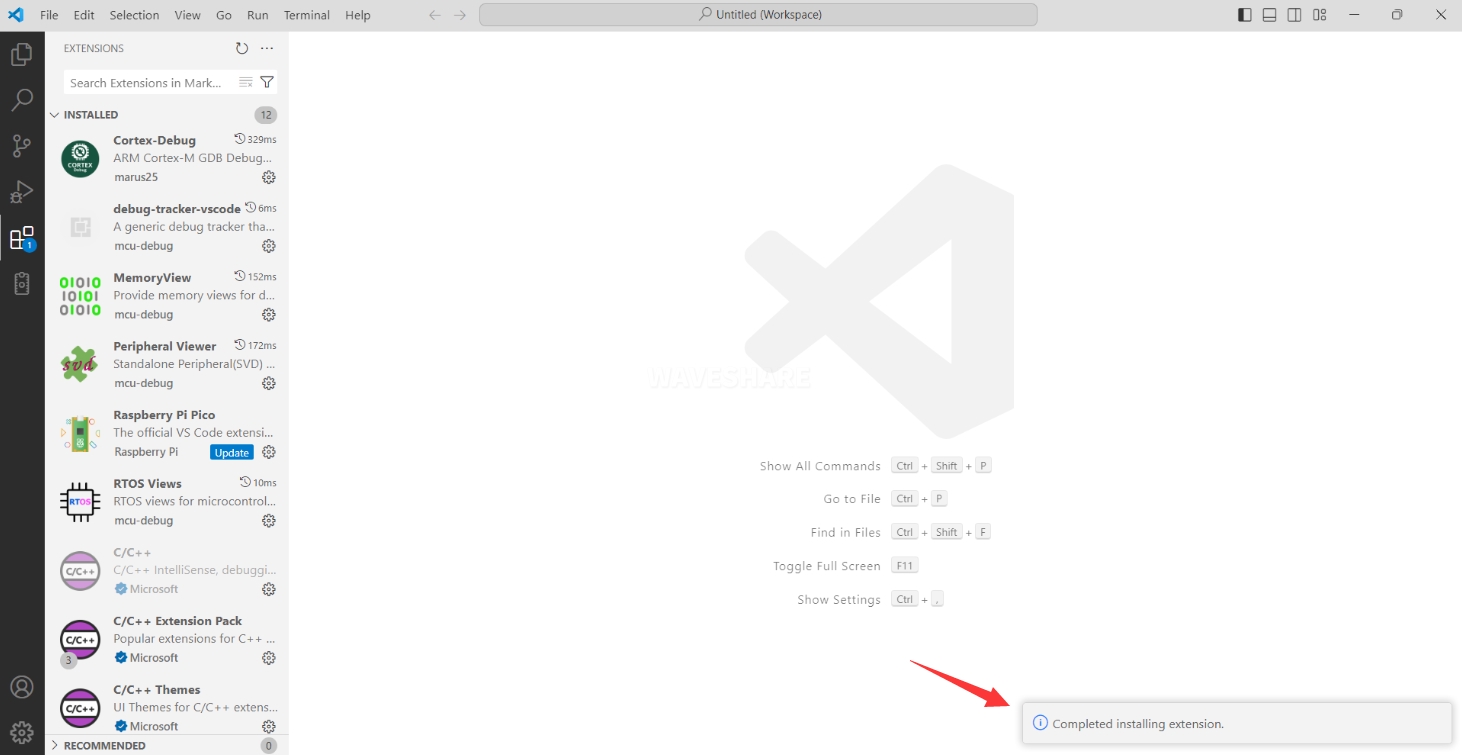

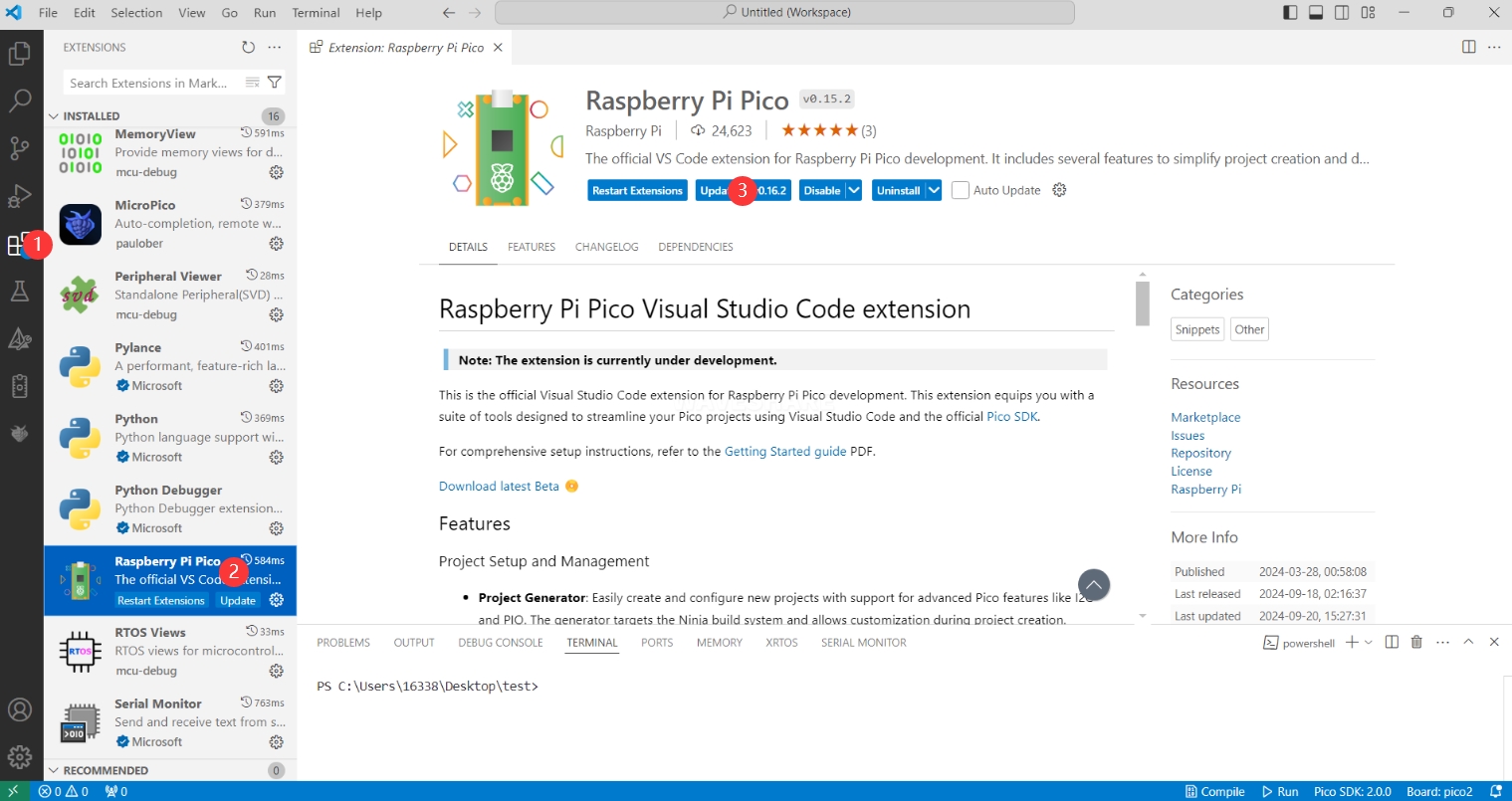

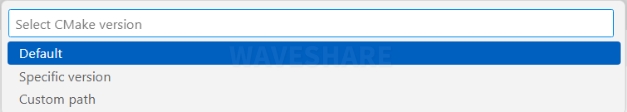

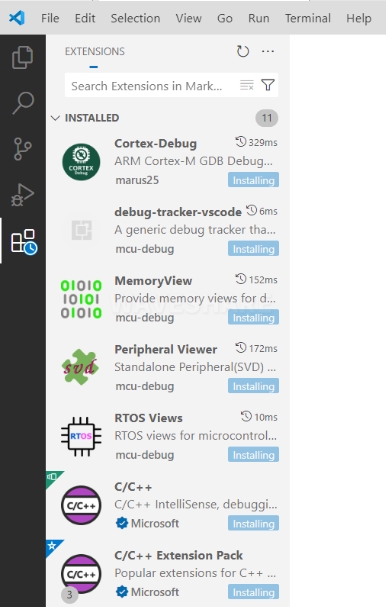

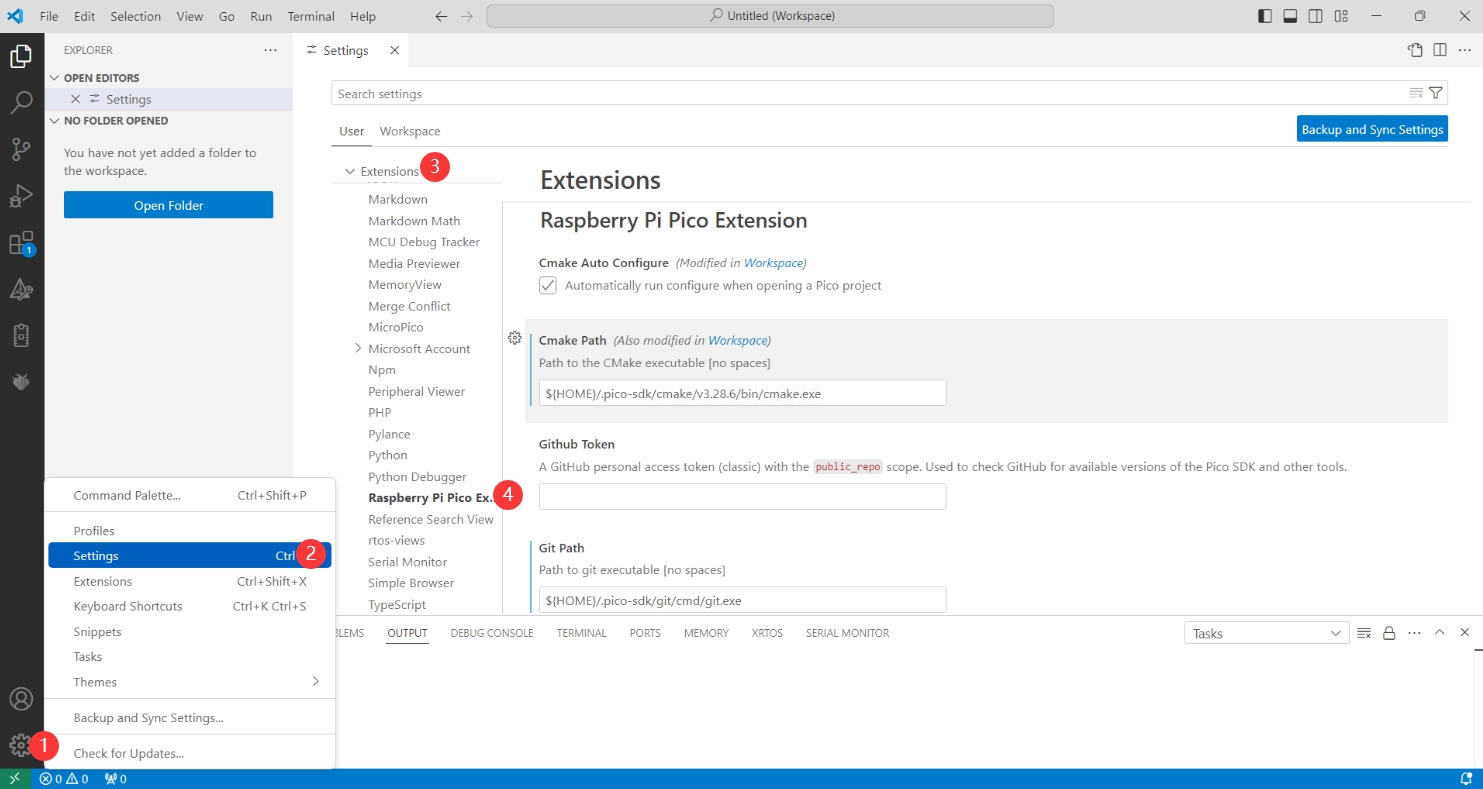

如果使用的是VSCode 的 Raspberry Pi Pico插件

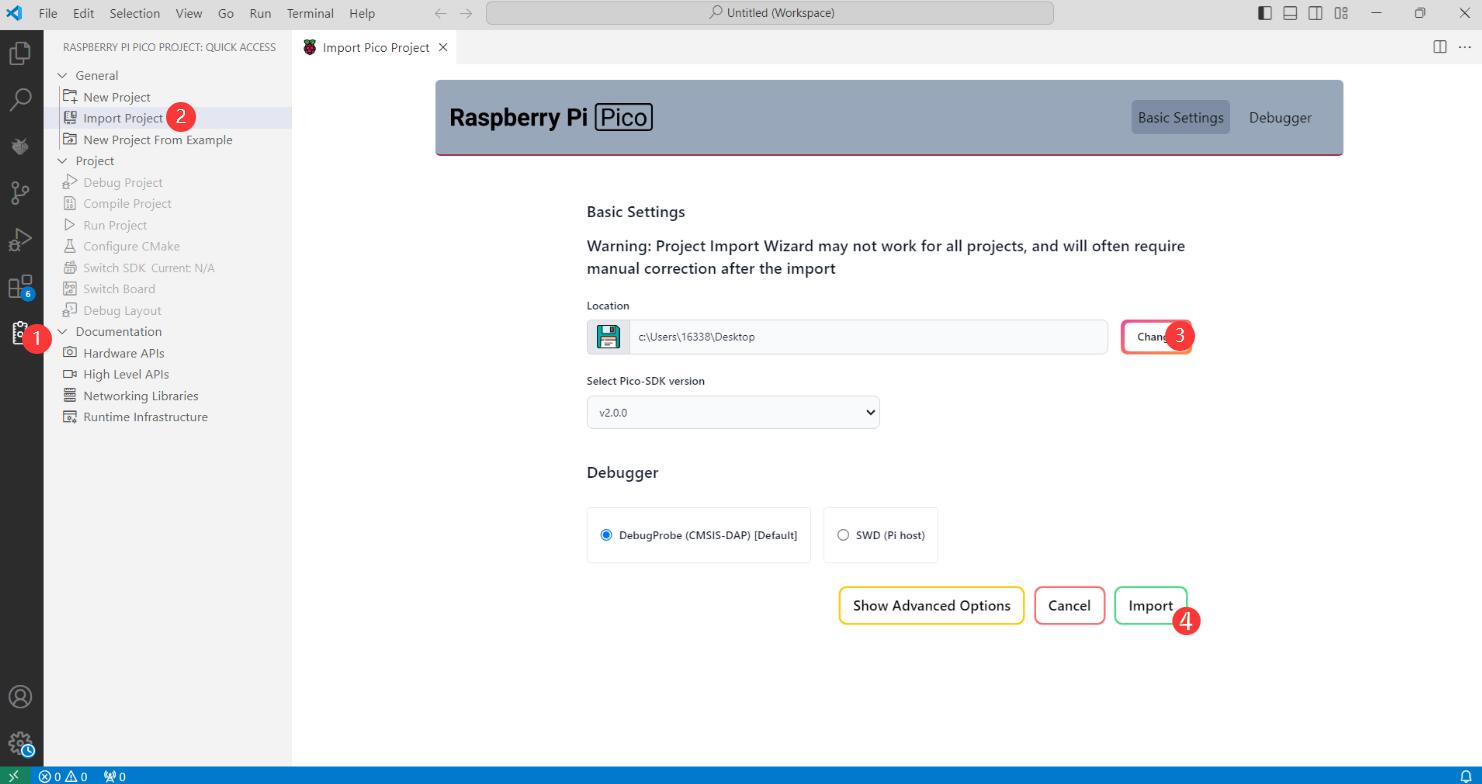

• 导入工程， 选择工程目录

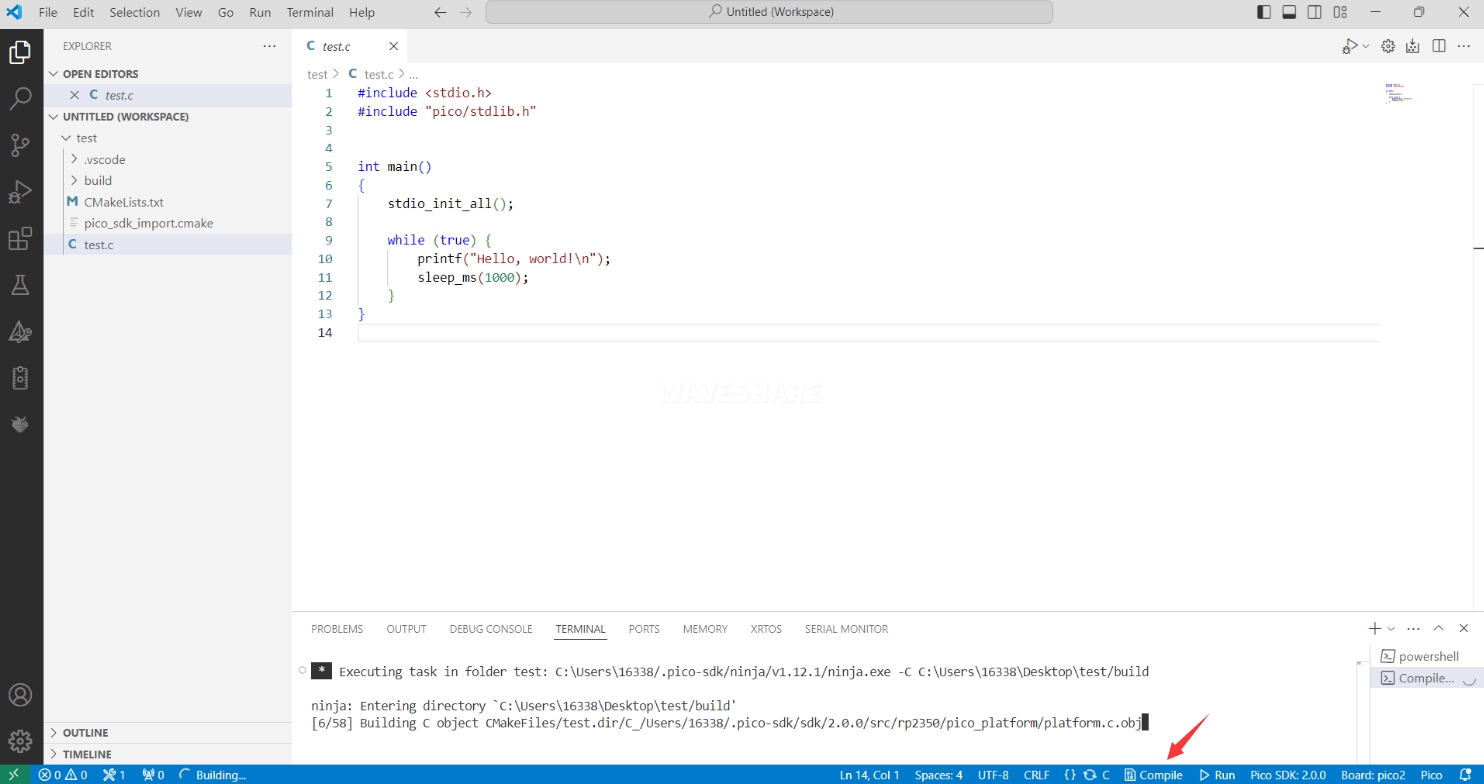

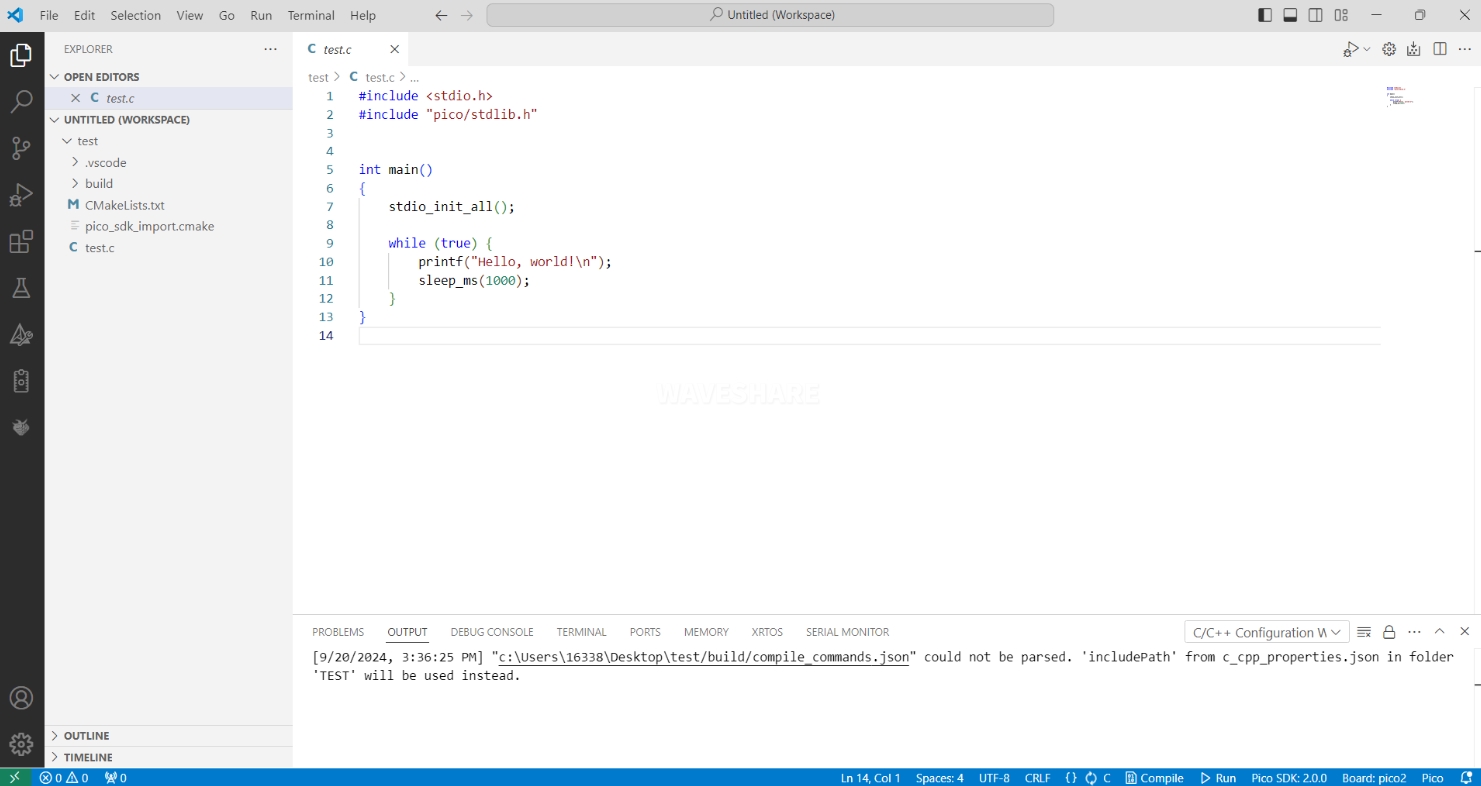

• 点击Comple编译进行编译

如果使用的是Ubuntu

cd RP2350-Touch-LCD-2.8C-Demo/C
mkdir build
cd build
cmake ..
make -j8

编译的固件

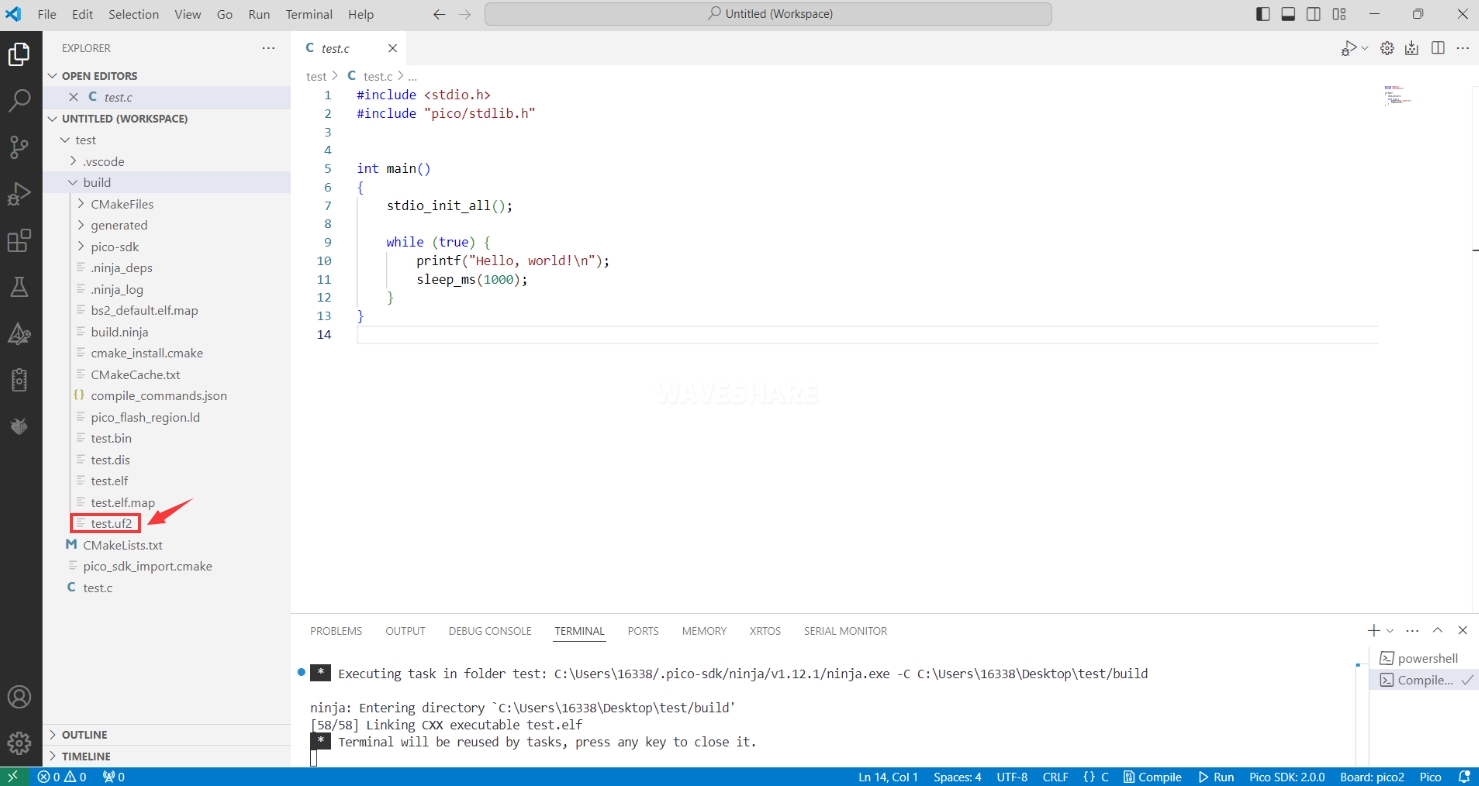

• 编译完完成后会生成 .uf2 文件，在目录 build/examples

烧录固件

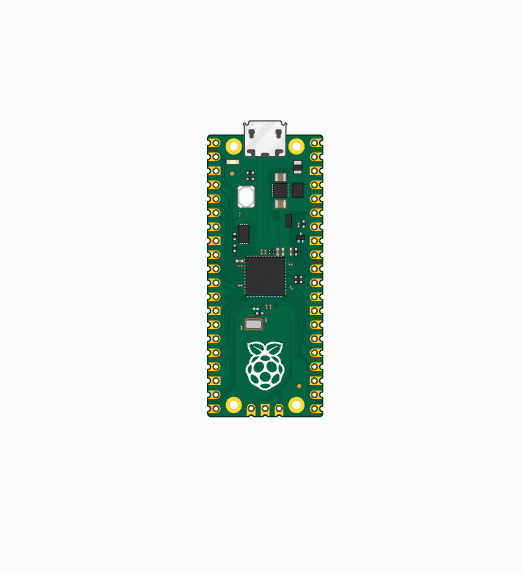

• 按住板子的BOOT按键，通过 Type-C 线将板子接到电脑的 USB 接口，然后松开按键，电脑会将识别为一个可移动盘，最后将编译生成的 .uf2 格式的文件复制到可移动盘即可。

新建工程

• 下面我们以新建名为 lvgl_test 的工程为例。
• 在 examples/lvgl 目录下新建一个文件夹 lvgl_test ，在这个文件夹上新建 CMakeLists.txt 和 main.c 文件。
• CMakeLists.txt 文件的内容为

add_executable(lvgl_test
    lvgl_test.c
    ../lv_port/lv_port_disp.c
    ../lv_port/lv_port_indev.c
    )

pico_enable_stdio_usb(lvgl_test 1)
pico_enable_stdio_uart(lvgl_test 0)

# pull in common dependencies
target_link_libraries(lvgl_test
    pico_stdlib
    bsp
    lvgl
    lvgl::demos)

target_compile_definitions(lvgl_test PRIVATE
    PICO_EMBED_XIP_SETUP=1
)
# create map/bin/hex/uf2 file etc.
pico_add_extra_outputs(lvgl_test)

• main.c 文件的内容为

#include <stdio.h>
#include "pico/stdlib.h"

#include "bsp_i2c.h"
#include "../lv_port/lv_port_disp.h"
#include "../lv_port/lv_port_indev.h"
#include "demos/lv_demos.h"

#include "hardware/pll.h"
#include "hardware/clocks.h"
#include "hardware/structs/pll.h"
#include "hardware/structs/clocks.h"

#define LVGL_TICK_PERIOD_MS 10
void set_cpu_clock(uint32_t freq_Mhz)
{
    set_sys_clock_khz(freq_Mhz * 1000, true);
    clock_configure(
        clk_peri,
        0,
        CLOCKS_CLK_PERI_CTRL_AUXSRC_VALUE_CLKSRC_PLL_SYS,
        freq_Mhz * 1000 * 1000,
        freq_Mhz * 1000 * 1000);
}

static bool repeating_lvgl_timer_cb(struct repeating_timer *t)
{
    lv_tick_inc(LVGL_TICK_PERIOD_MS);
    return true;
}

int main()
{
    static struct repeating_timer lvgl_timer;
    set_cpu_clock(240);
    stdio_init_all();
    bsp_i2c_init();
    lv_init();
    lv_port_disp_init();
    lv_port_indev_init();
    add_repeating_timer_ms(LVGL_TICK_PERIOD_MS, repeating_lvgl_timer_cb, NULL, &lvgl_timer);

    // lv_demo_benchmark();
    lv_demo_music();
    // lv_demo_widgets();
    while (true)
    {
        lv_timer_handler();
        sleep_ms(LVGL_TICK_PERIOD_MS);
    }
}

• 在 examples/lvgl 目录下的 CMakeLists.txt 最后加上。

add_subdirectory(${CMAKE_CURRENT_LIST_DIR}/lvgl_test)

• 重新编译，build/examples/lvgl 会新增一个文件夹 lvgl_test，里面有编译生成的 .uf2 格式的文件。

资料

配套资料

示例程序

• 示例程序

原理图

• 原理图


数据手册

• GT911数据手册（中文）
• GT911数据手册（英文）
• ST7701S 数据手册（英文）
• PCF85063 手册
• QMI8658 手册

官方资料

树莓派官方文档

• Raspberry Pi Pico入门学习MicroPython编程书籍（英文版）
• 树莓派相关书籍下载
• Pico2原理图
• Pico2引脚分布图
• Pico2入门使用手册
• Pico2 C SDK使用手册
• Pico2 Python SDK使用手册
• Pico2数据手册
• RP2350数据手册
• RP2350硬件设计参考手册

树莓派开源例程

• 树莓派官方C/C++示例程序 (github)
• 树莓派官方micropython示例程序 (github)

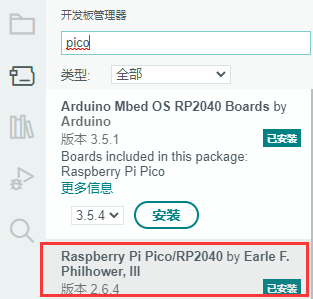

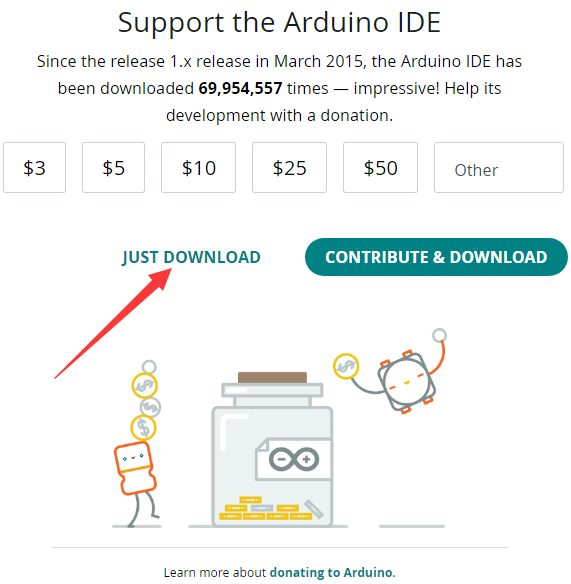

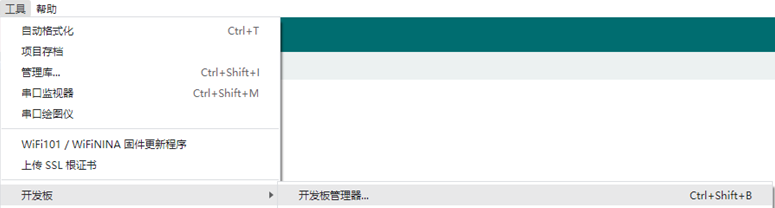

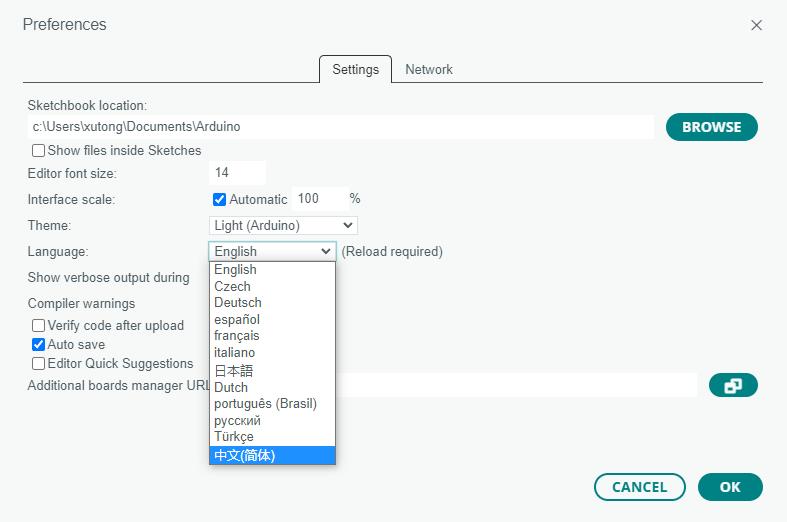

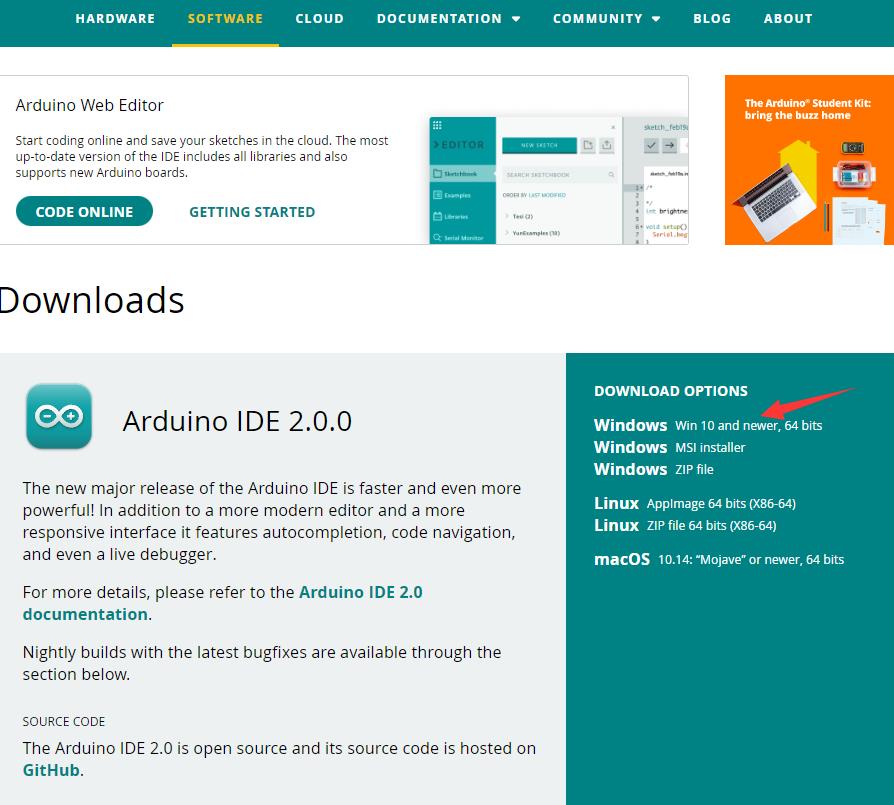

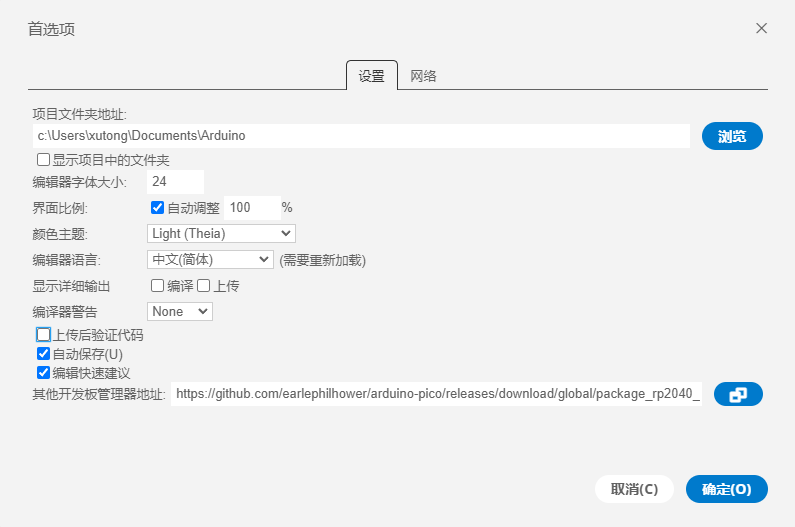

开发软件

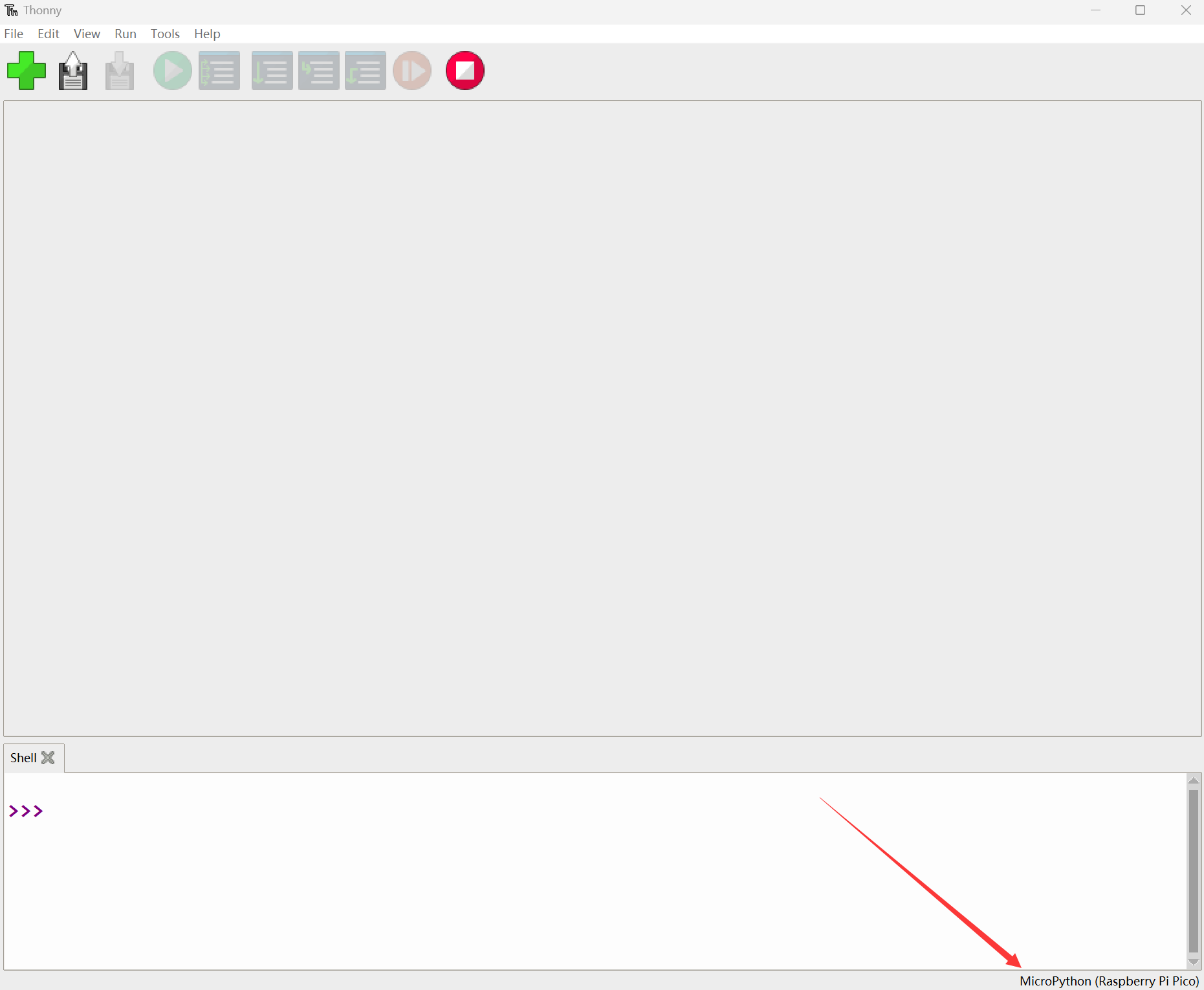

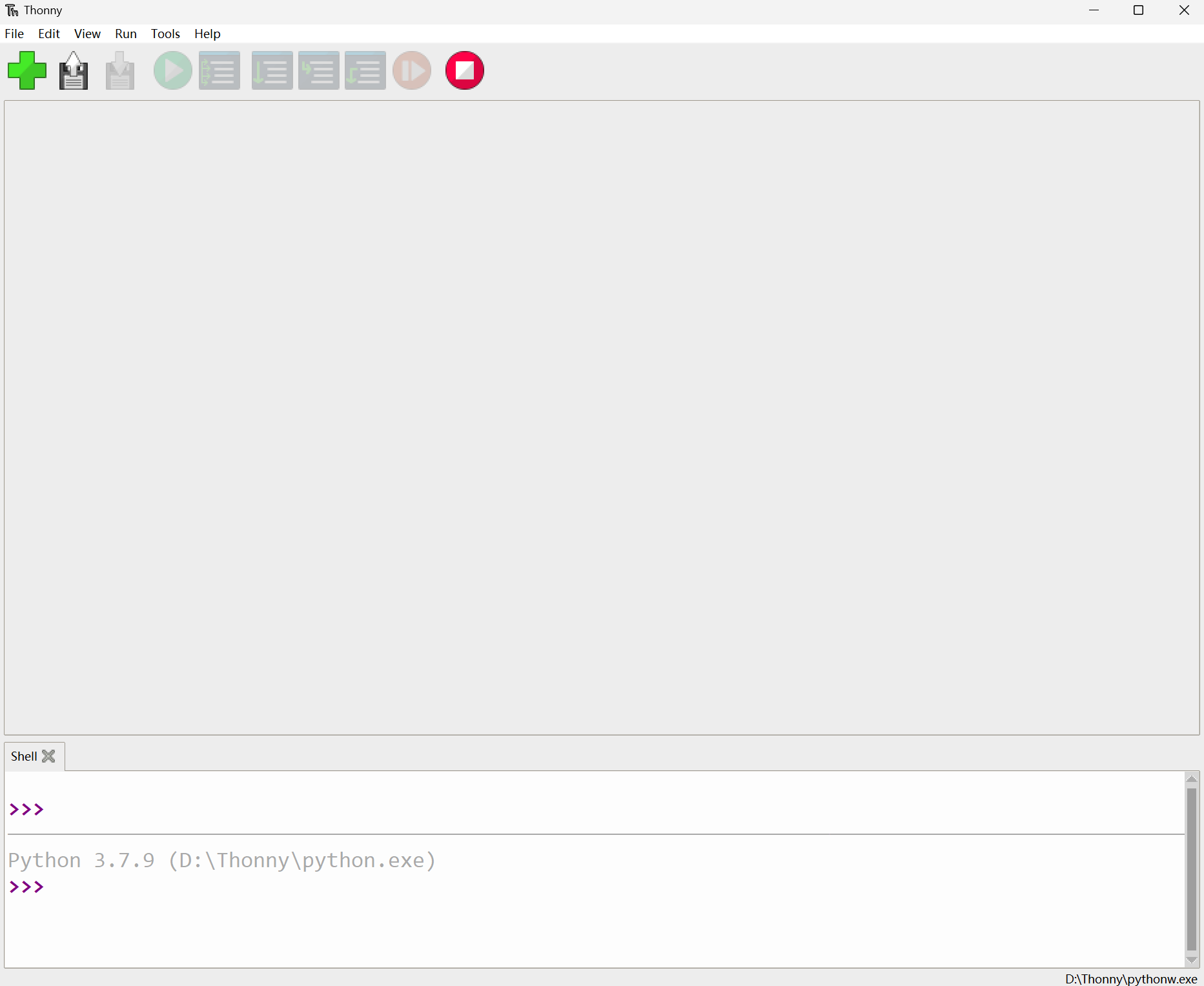

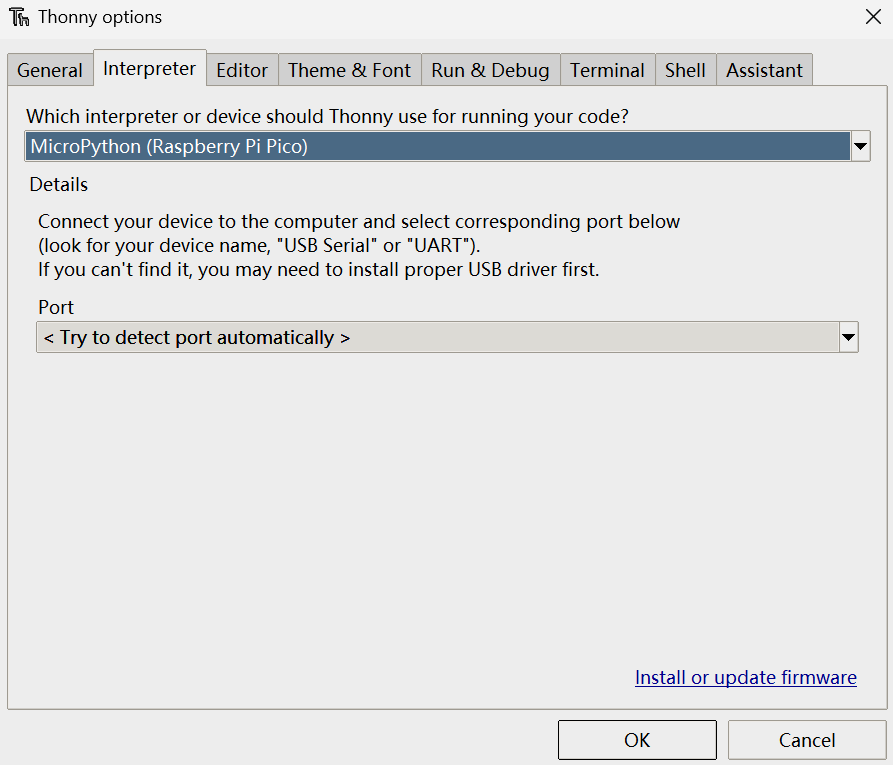

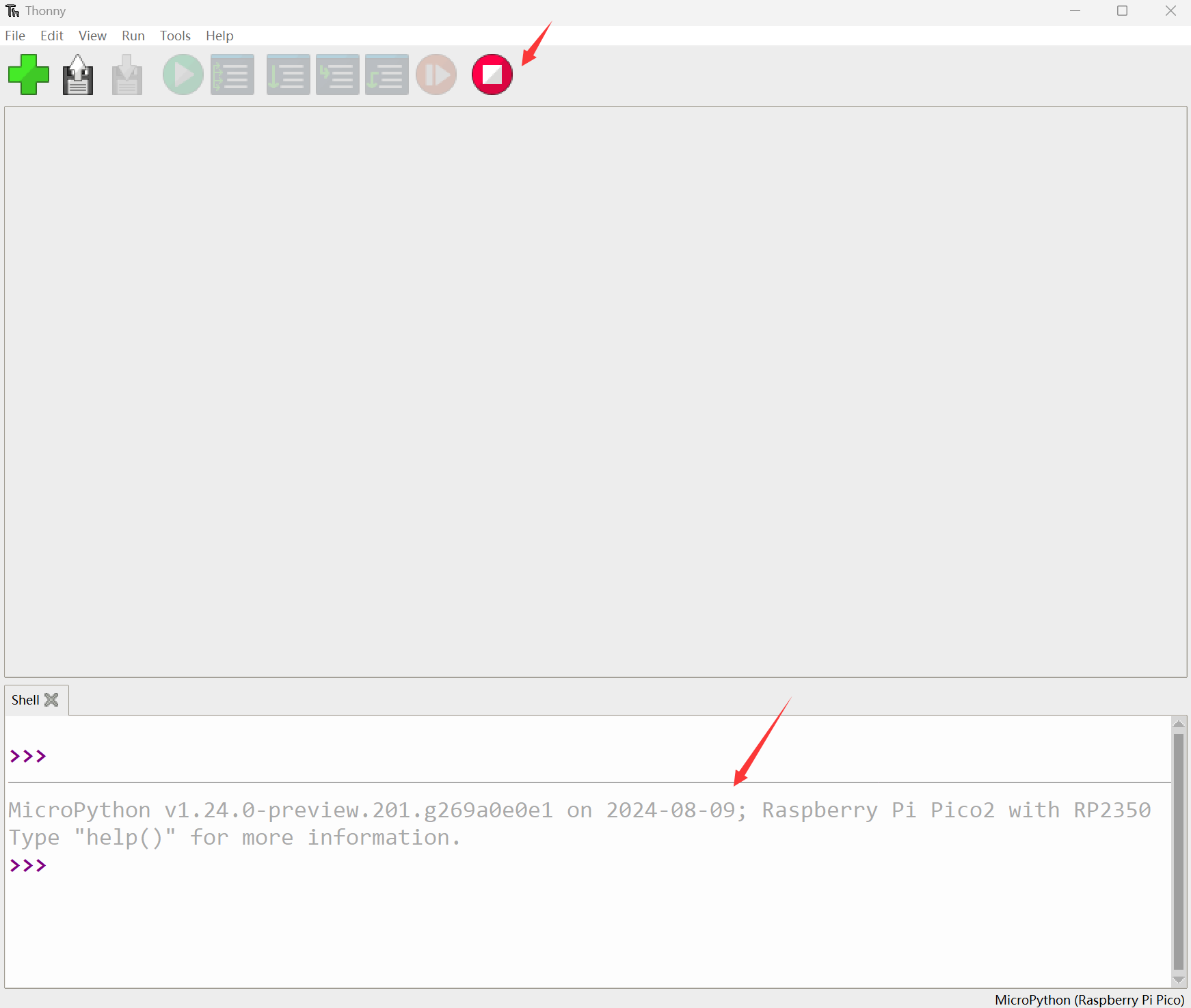

• Thonny Python IDE (Windows版本 V3.3.3)
• Pico环境搭建相关软件 (百度网盘提取码：prgc )

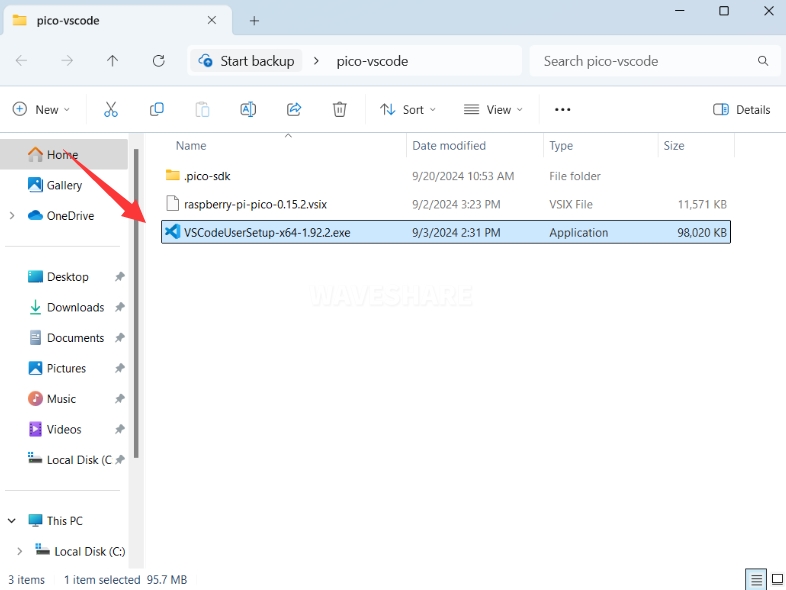

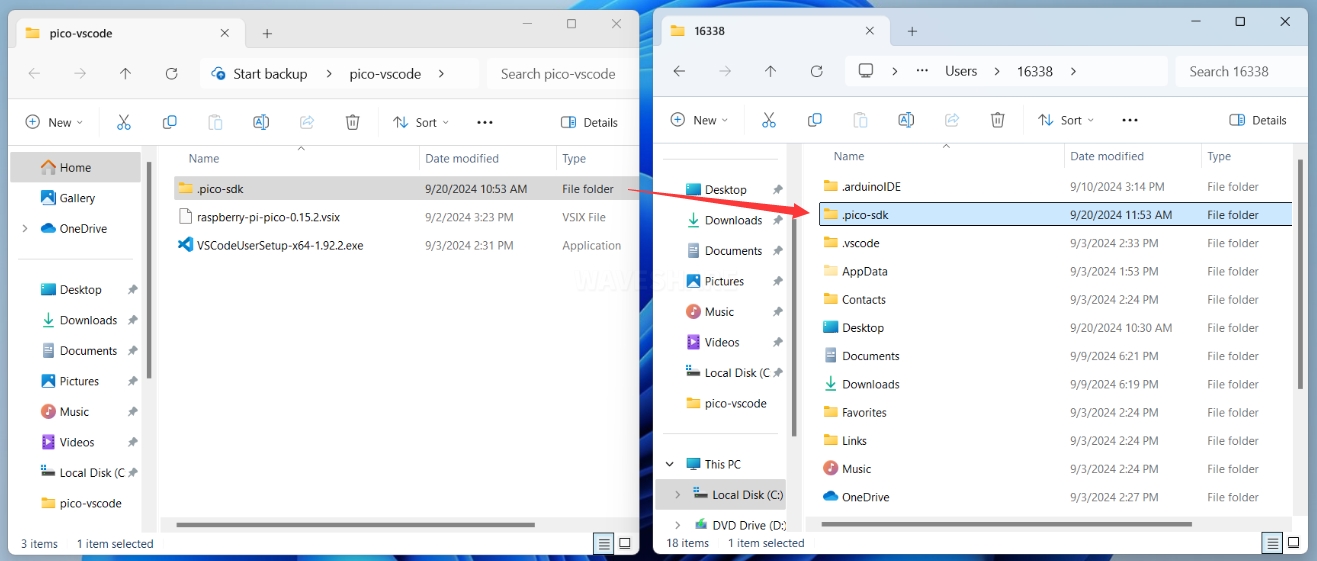

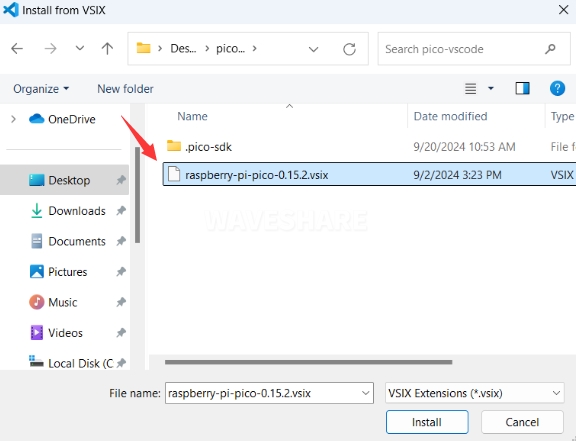

• pico-vscode 软件包 (百度网盘提取码：szws )

• 汉字取模软件
• Image2Lcd 图片取模软件
• 字库取模教程
• 图片取模教程
