产品特点
• OLED 透明屏幕，全视角
• 采用四线 SPI 和 I2C 两种接口，兼容性好，传输速度高
• 提供完善的配套资料手册 (Raspberry Pi / Arduino / STM32 等示例程序)
产品参数
- 工作电压： 5V/3.3V
- 通信接口： SPI/I2C
- 控制芯片： SSD1309
- 分辨率： 128 × 64
- 显示尺寸： 35.05 × 15.32(mm)
- 像素大小： 0.254 × 0.254(mm)
- 主板尺寸： 41 × 22.5(mm)
- 显示颜色： 浅蓝色
* 排线侧有块非透明白色区域，但可显示
SPI 和 I2C 控制接口切换
可接入 Raspberry Pi / Arduino / STM32 等主控板
| VCC | 电源正 (3.3V / 5V 电源输入) |
|---|---|
| GND | 电源地 |
| DIN | SPI / I2C 数据输入 |
| CLK | SPI / I2C 时钟信号输入 |
| CS | 片选，低电平有效 |
| DC | 数据/命令，低电平表示命令，高电平表示数据 |
| RST | 复位，低电平有效 |
硬件连接

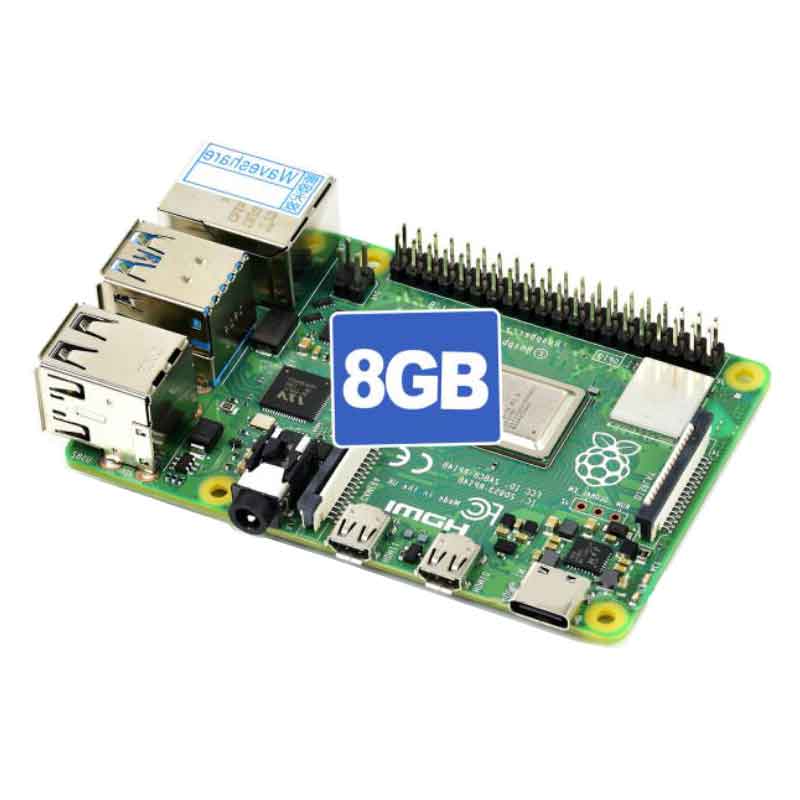

接入 Raspberry Pi 主板
接入 Arduino 主板
使用示例
产品尺寸
