ESP32-S3 A7670E 4G开发板 支持LTE Cat-1/2G/GNSS定位/WiFi/蓝牙
¥234
ESP32-S3 A7670E 4G 开发板：基于 ESP32-S3，集成 A7670E 4G 模组、摄像头、Micro SD 等多种外设和接口，适用 4G 随身 WiFi、电话短信、GNSS 定位、4G Cat-1/2G/WiFi 等物联网应用。
中国/欧洲/东南亚/西亚/非洲/韩国适用，支持Windows/Linux拨号上网、太阳能板/USB口充电、图像识别、云平台
ESP32-S3 A7670E 4G 开发板
基于 ESP32-S3，集成 A7670E 4G 模组、摄像头、Micro SD 等多种外设和接口
适用于 4G WiFi 网关，4G 户外监控，或其他需要用到 4G/2G/WiFi/蓝牙/GNSS 定位/电话或短信通知功能的物联网应用

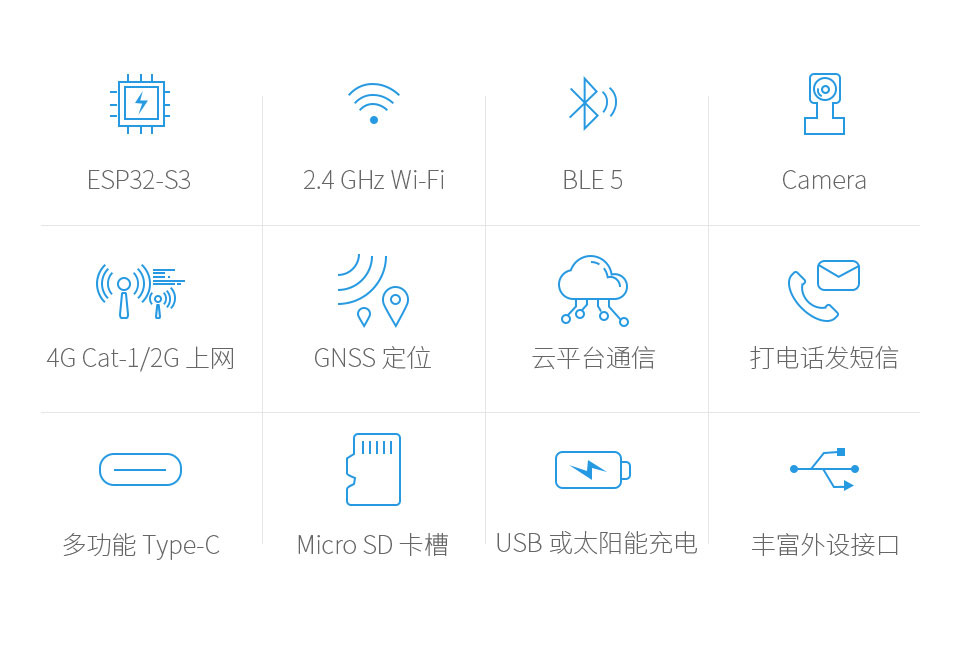

产品特性
本产品是一款微雪（Waveshare）设计的多功能、高性能微控制器开发板，内置 A7670E 4G 通讯模组、OV 通用摄像头接口、TF 卡槽、RGB 炫彩灯、18650 电池槽、测量电池电压 IC、太阳能充电接口等外设。其采用的 ESP32-S3R8 芯片集成了低功耗 WiFi 和 BLE5.0，外部 16MB Flash 和 8MB PSRAM，内置硬件加密加速器、随机数生成器、HMAC 和数字签名模块，满足物联网的安全需求。搭配 A7670E Cat-1 4G 通讯模组，可实现移动网络连接，满足物联网、移动设备、户外监控、智能家居等领域的低功耗需求。
- 采用 ESP32-S3R8 为主芯片，搭载高性能 Xtensa® 32 位 LX7 双核处理器，主频高达 240MHz
- 集成 512KB SRAM、384KB ROM、8MB PSRAM、16MB Flash 存储器
- 集成 2.4GHz Wi-Fi 和低功耗蓝牙 (Bluetooth LE) 双模无线通信，具有优越的射频性能
- 搭载 A7670E-FASE 蜂窝模组，支持 4G Cat-1/2G 上网、GNSS 定位、电话、短信等功能
- 板载 USB 切换 IC 和设置开关，可切换为 A7670E 的 USB 口使用，可用于接入电脑拨号上网或调试蜂窝模组
- 板载锂电池充电、太阳能充电、电源管理、电量测量及相关保护电路，支持 USB 和太阳能充电，可实时测量电量
- 板载 18650 电池座，还引出 VBAT 排针引脚，可外接接入 3.7V 锂电池供电，带防反接保护
- 板载有摄像头接口、Micro SD 卡接口、USB 口、38PIN 的排针等丰富的外设接口，可方便扩展实现各种功能
- 板载有多路拨码开关，可用于切换摄像头和 USB 通道，避免接口冲突；也可设置部分电路电源通断，减低功耗

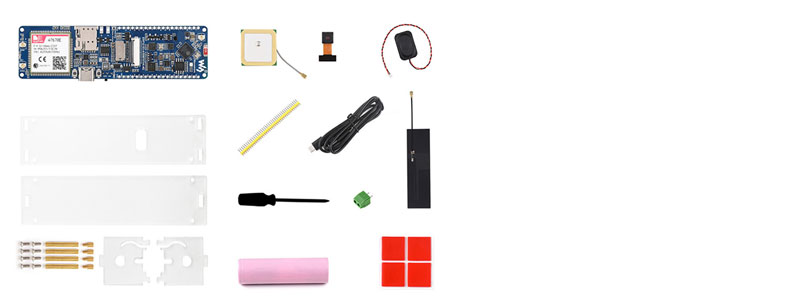

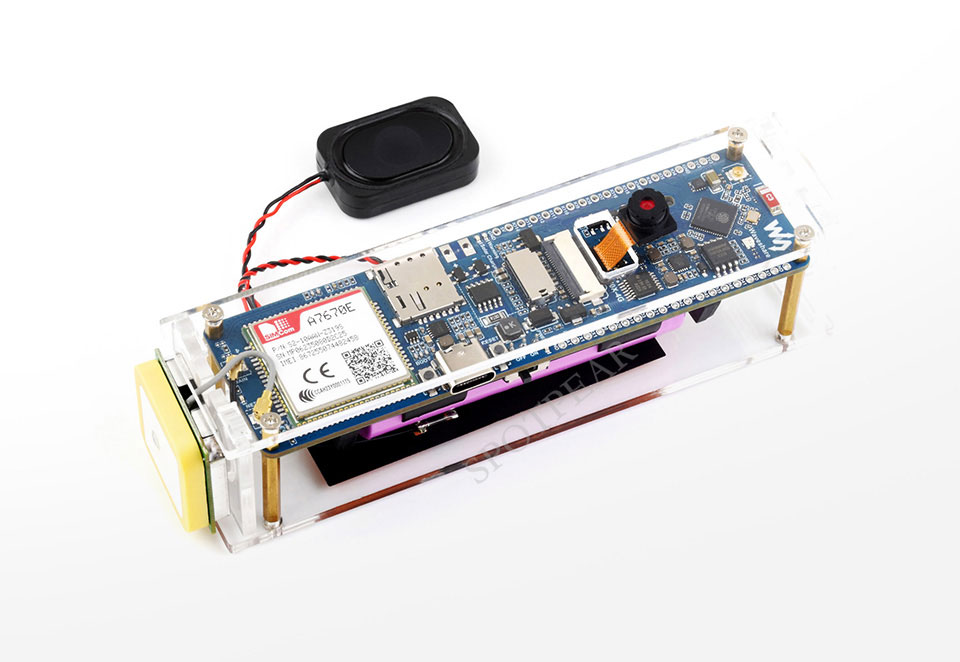

- 配套有 GNSS 高精度陶瓷天线、OV5640 摄像头、小喇叭等外围配件，还设计有亚克力外壳，方便玩转各种应用
- 提供完善的配套资料手册（包括教程、4G 随身 WiFi 及各种物联网等示例程序）
产品参数
| 通信参数 | |
|---|---|
| 支持频段 | LTE-FDD：B1,B3,B5,B7,B8,B20 |
| 数据传输 | ≤5Mbps(UL) ≤10Mbps(DL) |
| GNSS | GPS、Beidou (北斗)、GLONASS |
| 工作参数 | |
| 供电方式 | USB、3.7V 锂电池、排针 |
| 供电电压 | 5V (USB 口 或 5V 排针)、 3.7~4.2V (18650 锂电池接口 或 VBAT 排针) |
| 逻辑电平 | 3.3V |
支持多个国家频段的
LTE Cat-1 / 2G 网络
多国多频段支持，主要适用于欧洲、东南亚、西亚、非洲、中国、韩国等国家或地区*
*使用前，须确认当地运营商所用频段在模组支持范围内

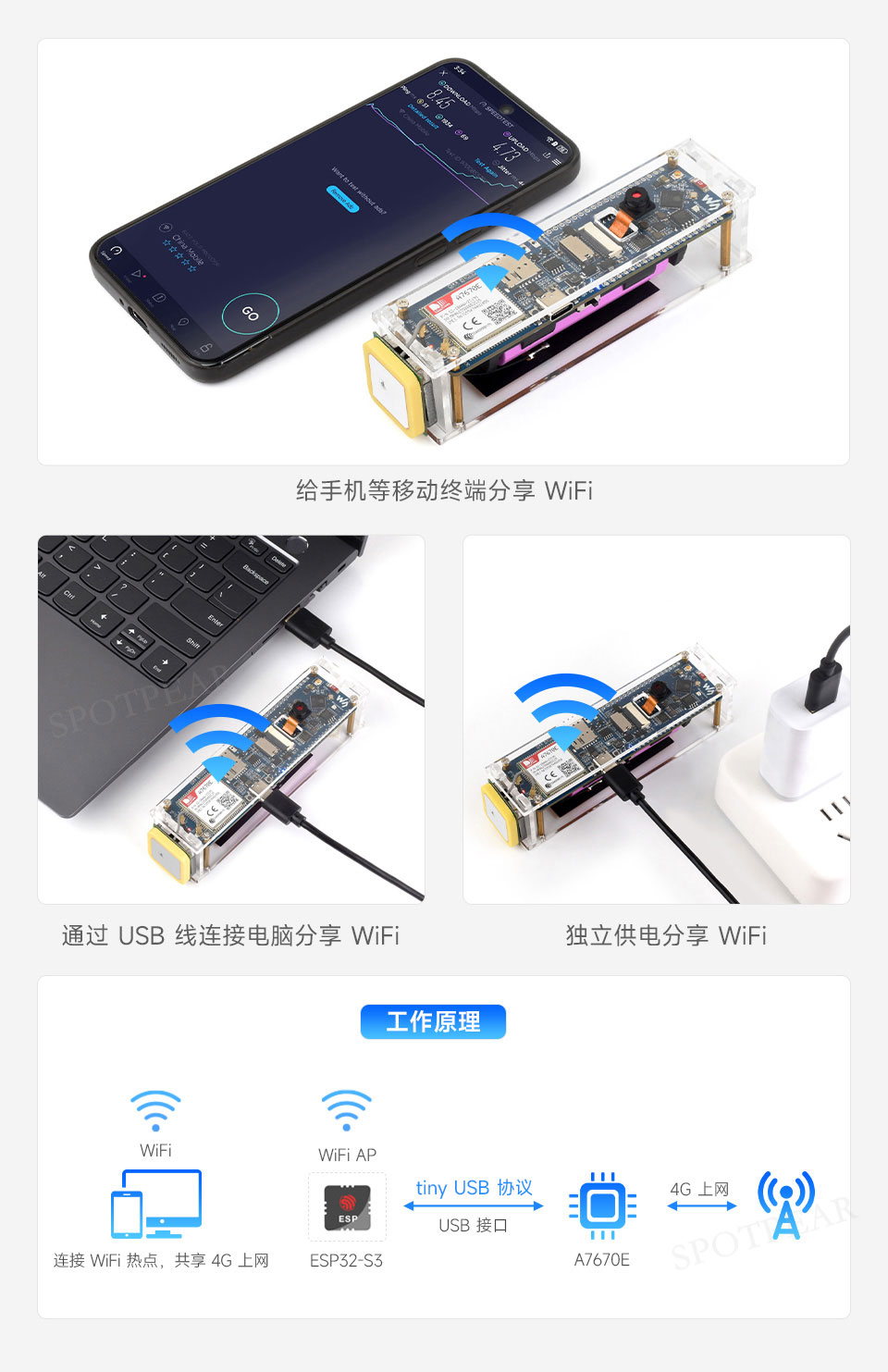

提供 4G 随身 WiFi 方案
ESP32-S3 通过 USB 连接 A7670E 实现 4G 上网，同时开启WiFi AP 热点，可给手机或其他 WiFi 终端，接入共享 4G 热点上网

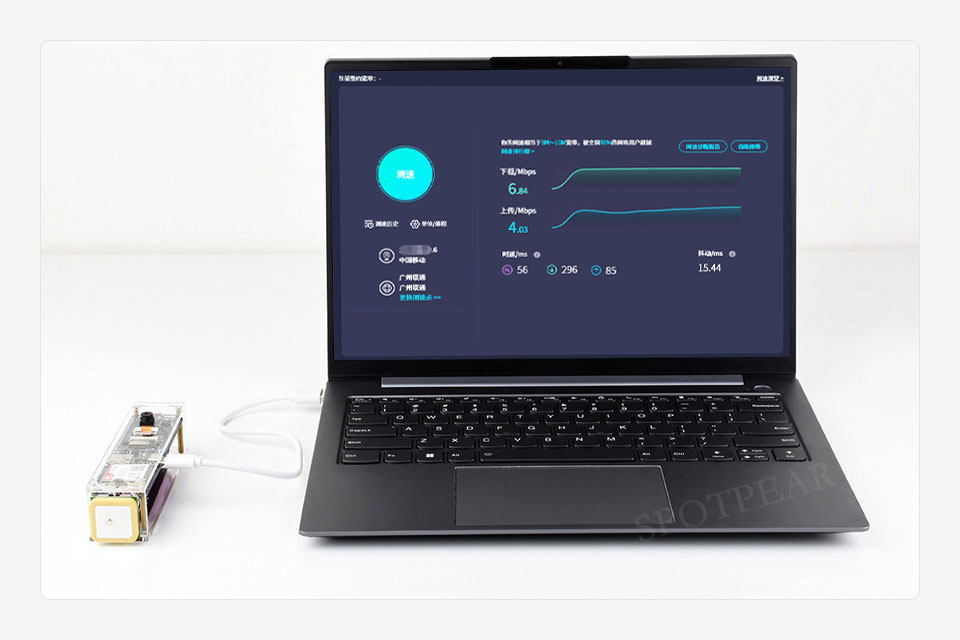

支持 Windows/Linux 拨号上网
板载 USB 切换芯片 和 USB 开关，可切换 USB Type-C 直连A7670E 的 USB，方便直接接入电脑进行 4G 拨号上网或调试 A7670E 模块

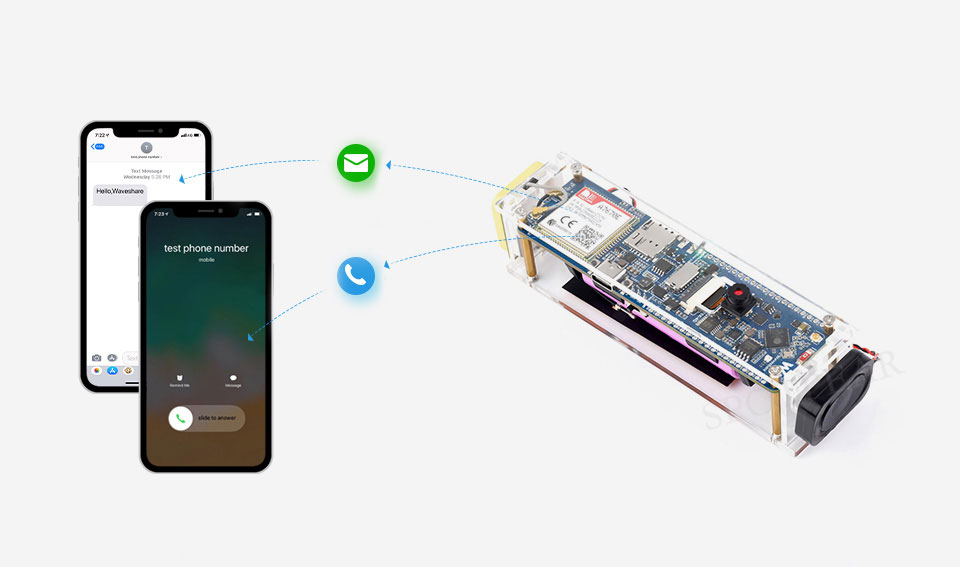

支持打电话、发短信
支持 AT 指令打电话和发短信，可通过麦克风和扬声器进行通话

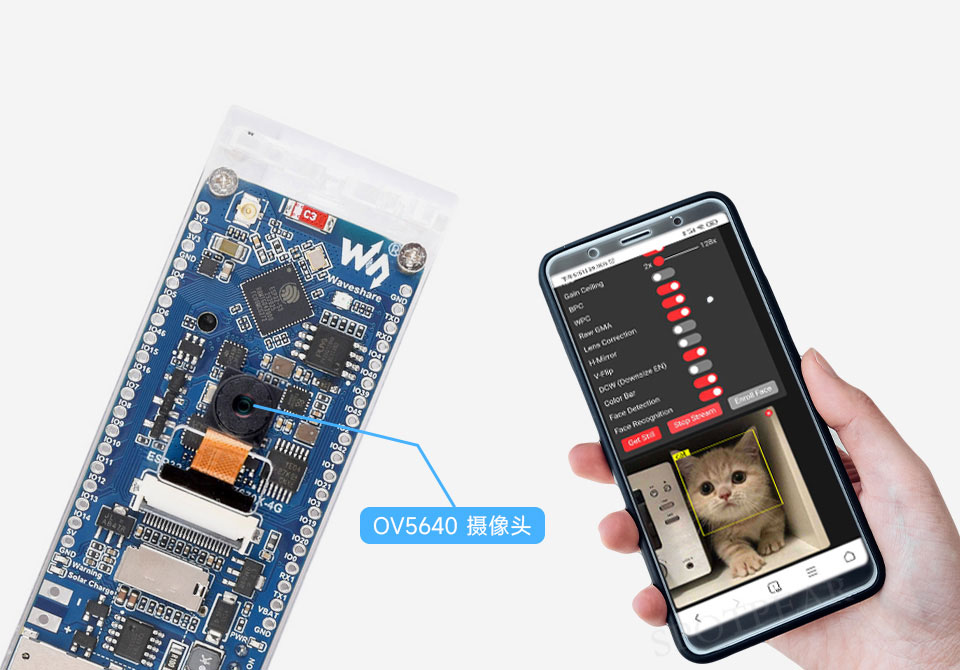

支持图像识别
板载 24PIN 摄像头接口，配备 OV5640 摄像头
兼容 ESP32-Camera 框架，可以快速实现面部识别

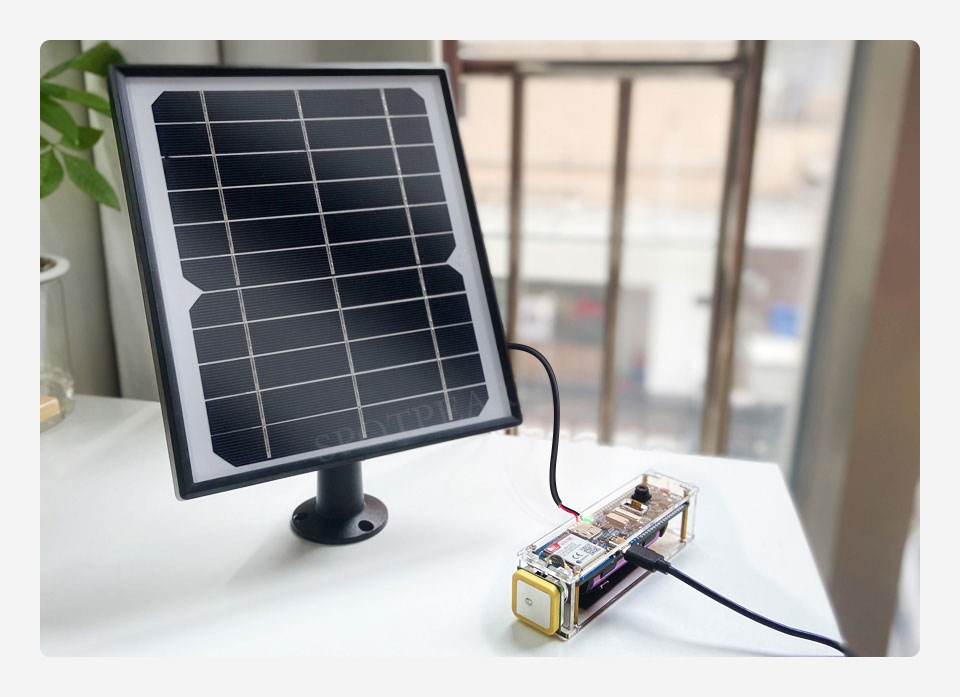

支持太阳能板或 USB 口充电
板载锂电池充电、太阳能充电、电源管理、电量测量及相关保护电路，支持 USB 和太阳能充电，可实时测量电量
本产品不含太阳能板，如需可选购：
Solar Panel (5.5V 6W)、Solar Panel (6V 5W)、Solar Panel (18V 10W)
支持 GNSS 定位
支持 GPS、Beidou (北斗)、GLONASS

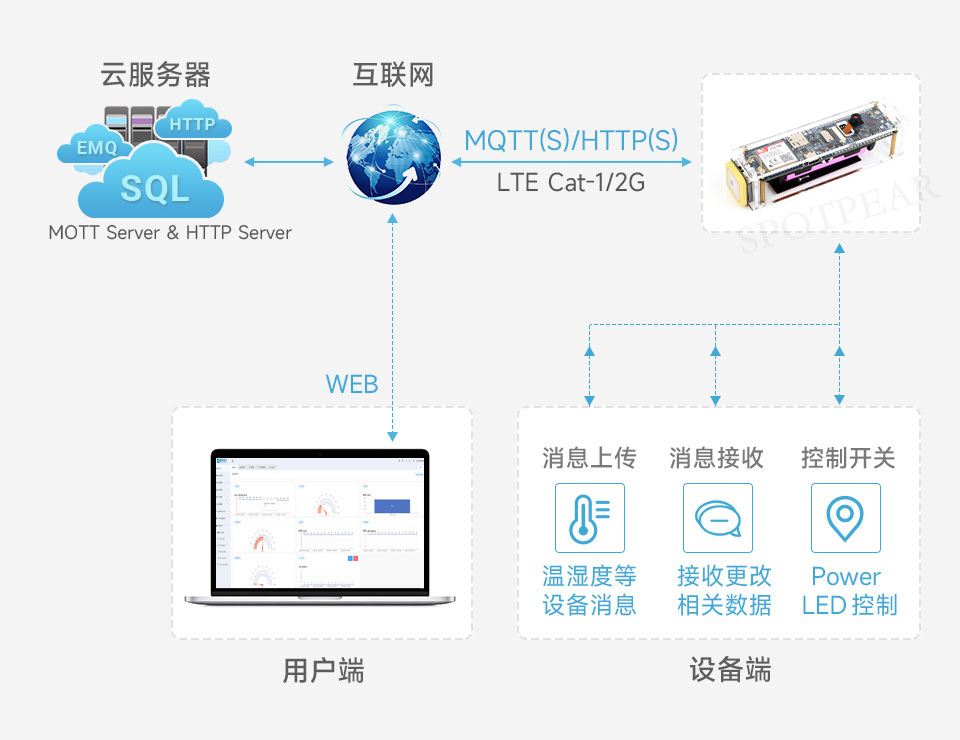

示例演示
示例代码提供多种组合方式结合 Waveshare.cloud 物联网连接演示
使用轻量级 MQTT 协议实现数据可视化服务
Waveshare.cloud
云平台支持
提供接入教程和示例代码，可快速上手智能物联方案

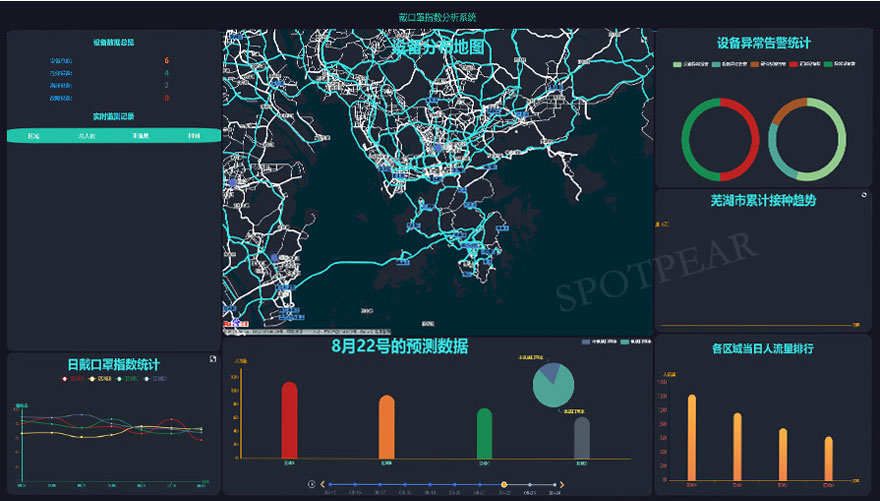

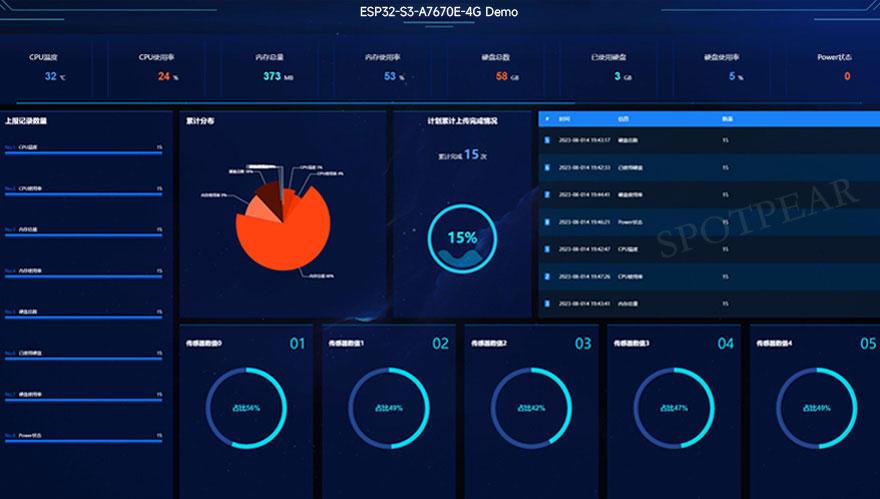

提供大屏可视化数据展示，可满足多种应用场景

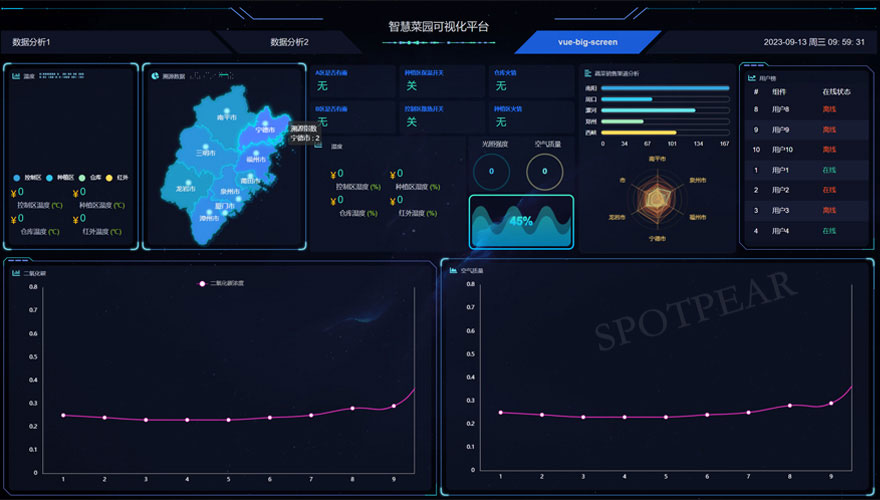

智慧菜园解决方案：
本产品可通过 MQTT 上报树莓派服务器的各项性能参数，通过云平台可视化大屏实时监控运行状态。
物联网 GPS 移动定位：
本产品可通过 MQTT 定时上报 GPS 定位模块的数据，实现移动检测，动物或设备定位追踪等。
应用领域

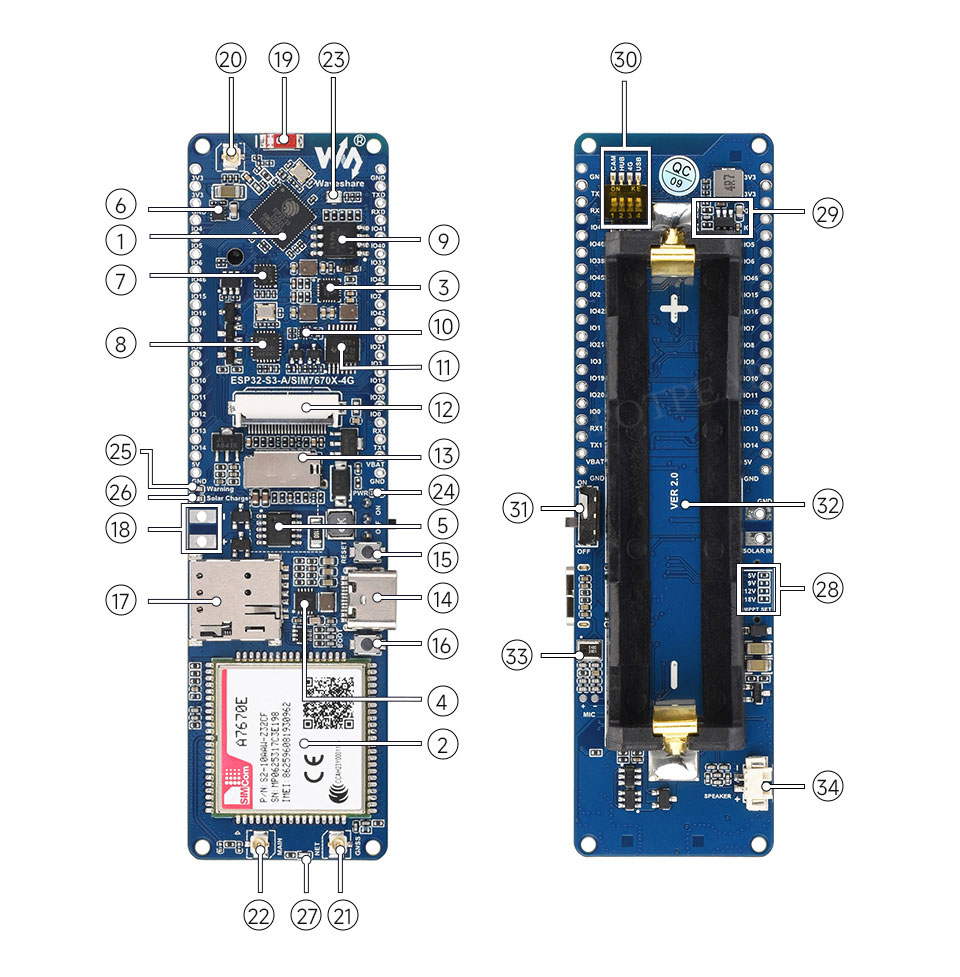

资源简介
- ESP32-S3R8
- A7670E-FASE
- EA3036C
DC-DC 3 路电源输出
- ETA6098
电池充电 IC
- CN3791
太阳能充电 IC
- MAX17048G
电池电压测量 IC
- CH343
UART 转 USB IC
- CH334
USB HUB
- W25Q128JVSIQ
外部 16MB Flash
- FSUSB42UMX
USB 切换 IC
- TXB0104PWR
电平转换 IC
- 摄像头 24PIN 接口
兼容 OV5640 / OV2640 等摄像头
- Micro SD 卡槽
- USB Type-C 接口
板载 CH343 与 CH334，可作为 ESP32-S3 的串口和 USB 口使用
板载 USB 切换 IC 和设置开关，可切换为 A7670E 的 USB 口使用 - RESET 按键
- BOOT 按键
- Nano SIM 卡槽
- 太阳能板输入接口
可接入 5V/6V/9V/12V/18V 太阳能板
- 贴片天线
- ESP32-S3 WiFi 接口（IPEX 1 代）
默认使用板载的陶瓷天线，可修改焊点外接 WiFi 天线
- GNSS 接口（IPEX 1 代）
- LTE 接口（IPEX 1 代）
- WS2812B
RGB 灯珠
- 电源指示灯
- 电池防反接警示灯
- 太阳能输入指示灯
- 网络状态指示灯
- 太阳能输入电压选择
接入不同电压太阳能板，须焊接对应档位
5V：出厂默认，可接入 5.5V 或 6V 太阳能板
9V/12V/18V：可通过修改默认挡位焊点，以适配接入 9V/12V/18V 太阳能板 - SY8105IADC
外部输入 DC-DC
- 拨码开关
CAM：控制开启关闭摄像头功能
HUB：控制 USB HUB 驱动电路电源
4G：控制 A7670E 模组电源
USB：控制 A7670E 模组 USB 通道选择 - 电池供电开关
- 18650 电池座
- 麦克风输入
- 扬声器输出

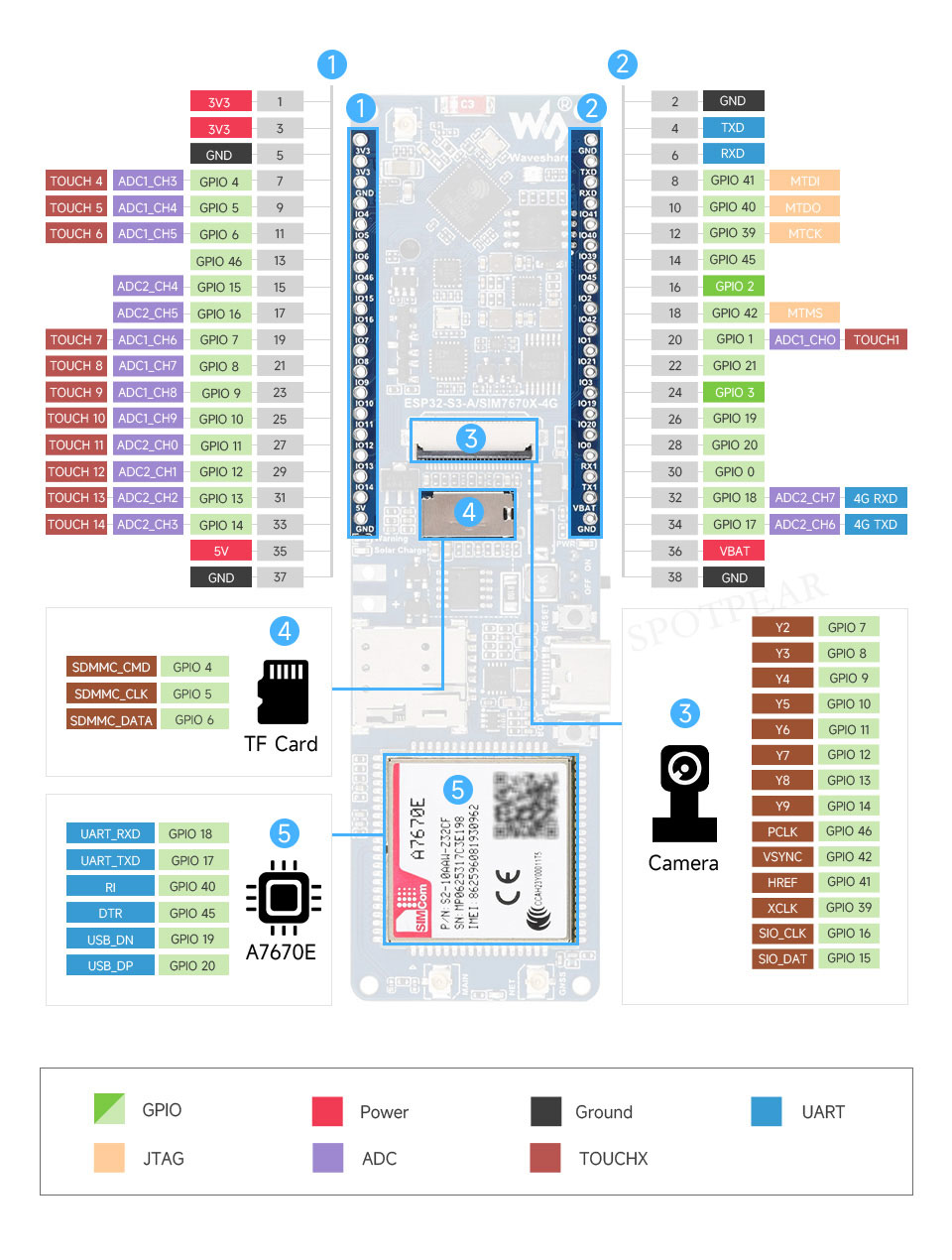

接口定义

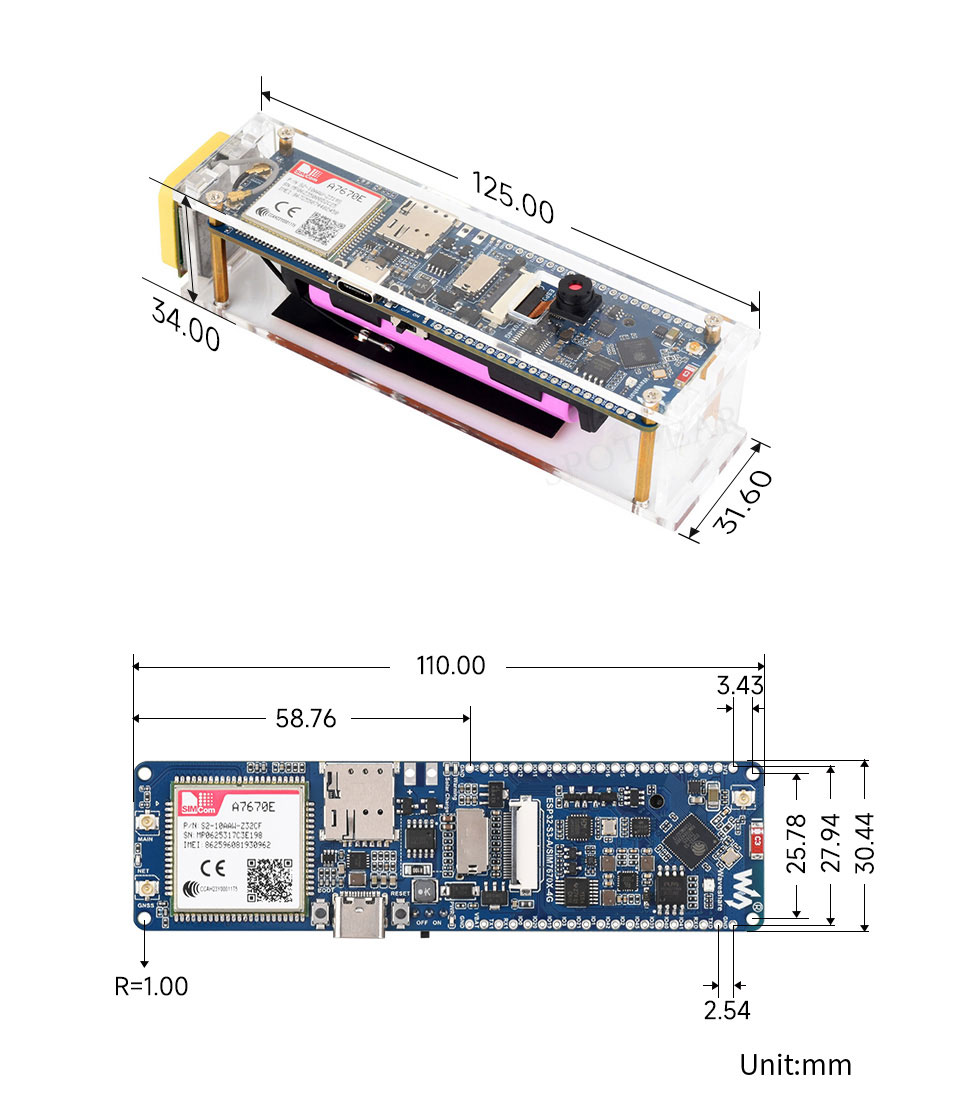

产品尺寸
