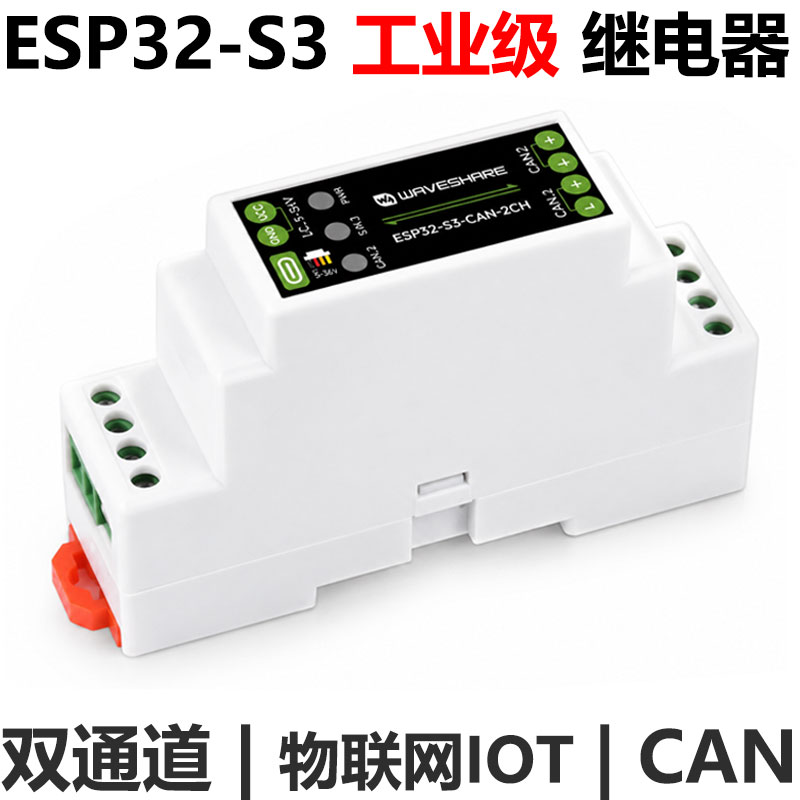

ESP32-S3工业级双通道CAN继电器IOT物联网
¥109.9
制造商：斑梨电子
SKU：020311100000
发布时间：2026-09-19 11:56
ESP32-S3工控板 工业级双通道CAN通信器 支持Wi-Fi、蓝牙和CAN等接口 内置电源隔离、数字隔离等保护电路

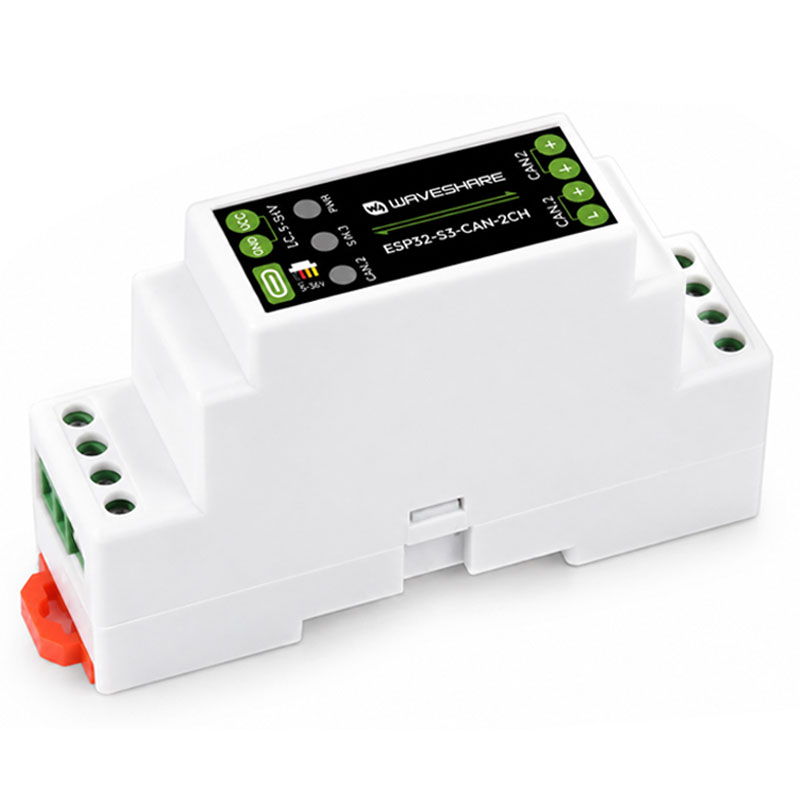

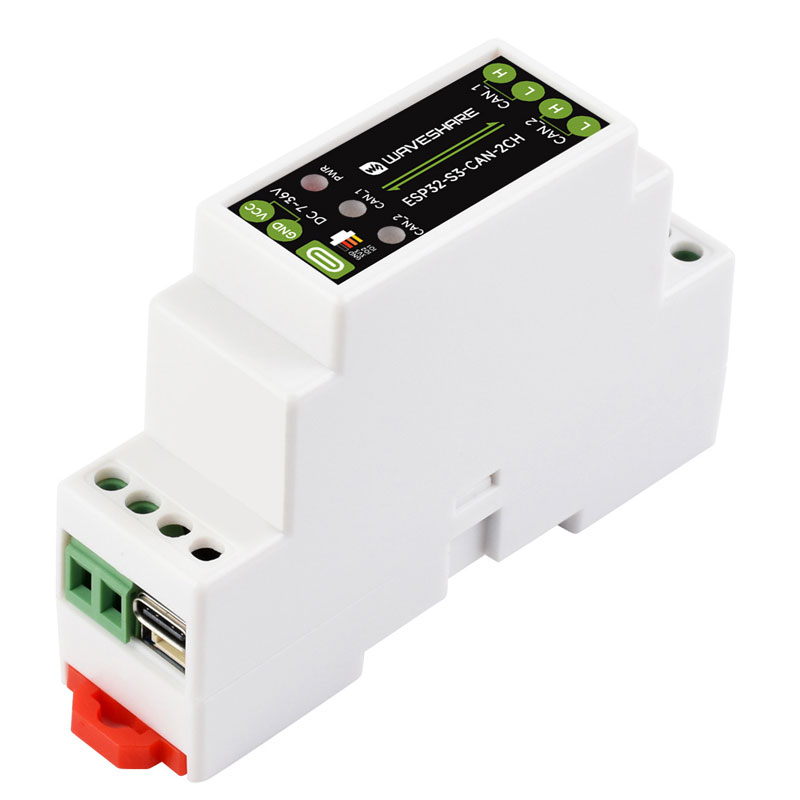

ESP32-S3 工控板
工业级双通道 CAN 通信器
基于 ESP32-S3 主控，支持 Wi-Fi、蓝牙和 CAN 等接口
内置电源隔离、数字隔离等保护电路，安全稳定更可靠
产品特性
- 基于 ESP32-S3 单片机，内置 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
- 集成 2.4GHz Wi-Fi 和低功耗蓝牙 5 (LE) 双模无线通信，具有出色的射频性能
- 板载两个隔离型 CAN 接口，方便外扩接入各种 CAN 设备
- 板载排针接口，允许接入其他设备
- 板载 USB Type-C 接口，可用于供电和下载调试，方便开发使用
- 板载接线端子供电接口，支持 7V ~ 36V 宽电压范围供电，方便工业供电使用
- 板载 RTC 时钟芯片，支持定时任务
- 板载数字隔离，避免外部信号干扰控制芯片
- 板载一体式电源隔离，可提供稳定的隔离电压，隔离端无须额外供电
- 板载 CAN 工作指示灯，方便感知设备的运行状态
- 导轨式保护外壳，方便安装使用，带外壳更安全

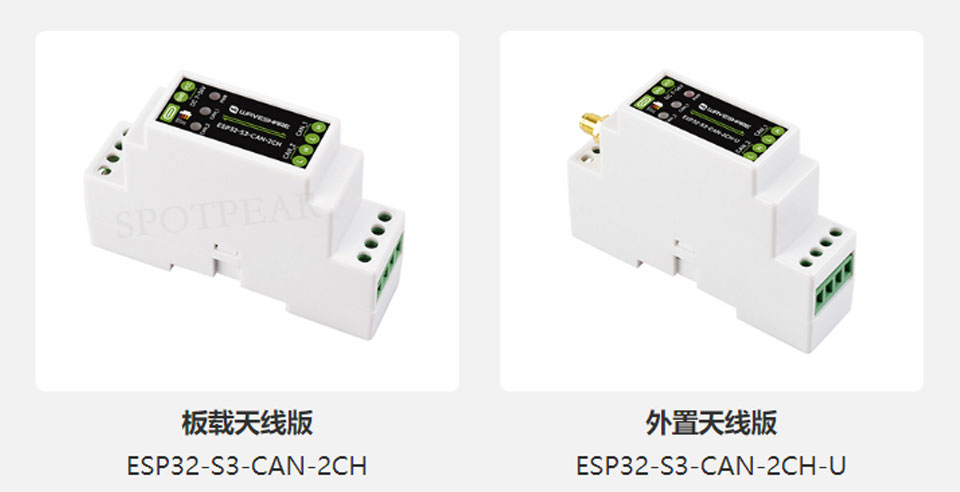

版本选择
产品参数
| 型号 | ESP32-S3-CAN-2CH | ESP32-S3-CAN-2CH-U | |
|---|---|---|---|

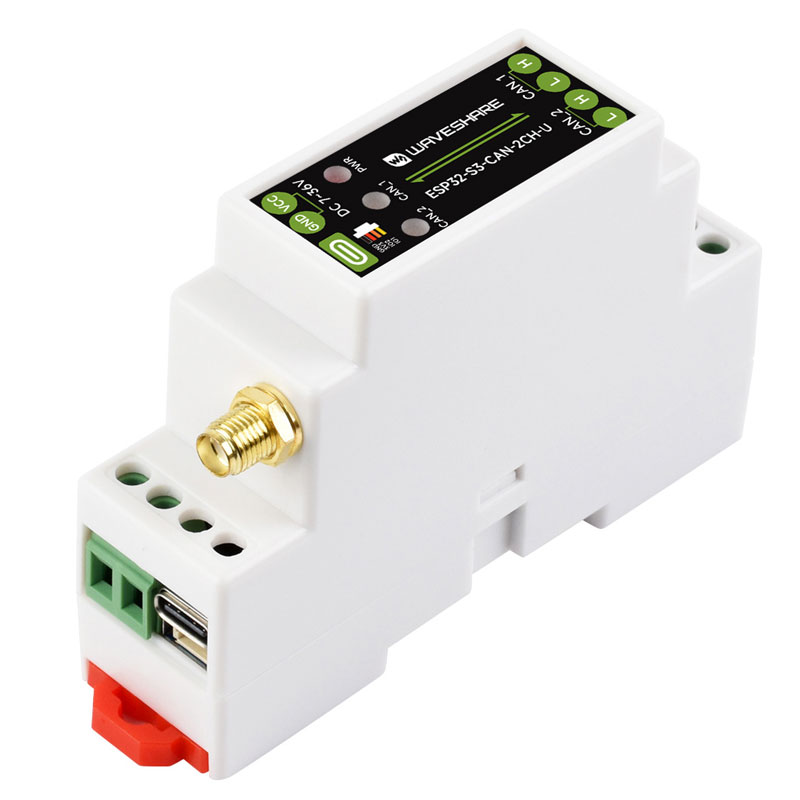

| 天线接口 | 板载贴片陶瓷天线 | 外部天线 | |
| 微控制器 | ESP32-S3 (默认为 ESP32-S3R8 芯片，可定制) | ||
| 无线通信 | 2.4GHz Wi-Fi (802.11 b/g/n), 蓝牙 5 (LE) | ||
| USB 接口 | 接口形式 | USB Type-C | |
| 供电电压 | 5V | ||
| 功能 | 设备供电、USB 通信和固件下载等 | ||
| 隔离型 CAN 通信接口 | 接口形式 | 接线端子 | |
| 通信协议 | 支持 CAN 2.0A / CAN 2.0B， 通信速率最高 1 Mbps | ||
| 接口保护 | 提供 TVS 管保护、浪涌和静电保护 | ||
| 匹配电阻 | 默认 NC，预留 120R 匹配电阻，可跳线帽使能 | ||
| 指示灯 | PWR | 电源指示灯，USB 或外部电源供电时红灯常亮 | |
| CAN_1 | CAN 指示灯，CAN 接口存在数据通信时闪烁 | ||
| CAN_2 | |||
| 端子供电 | 供电范围 | 7V ~ 36V | |
| 产品外观 | 外壳 | 导轨式保护外壳 | |
| 尺寸 | 91.6 × 23.3 × 58.7 (mm) | ||
基于 ESP32-S3
专为 AIoT 市场打造
搭载 Xtensa 32 位 LX7 双核处理器
主频高达 240MHz，强大的 AI 运算能力和安全加密机制
集成 2.4GHz Wi-Fi 和低功耗蓝牙 5 (LE) 双模无线通信

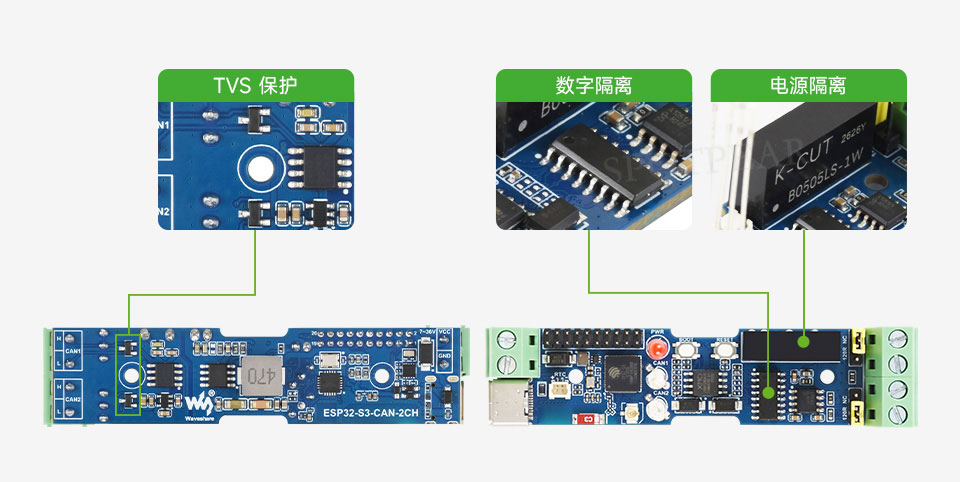

板载多种隔离保护电路
多重保护，使用安全更可靠

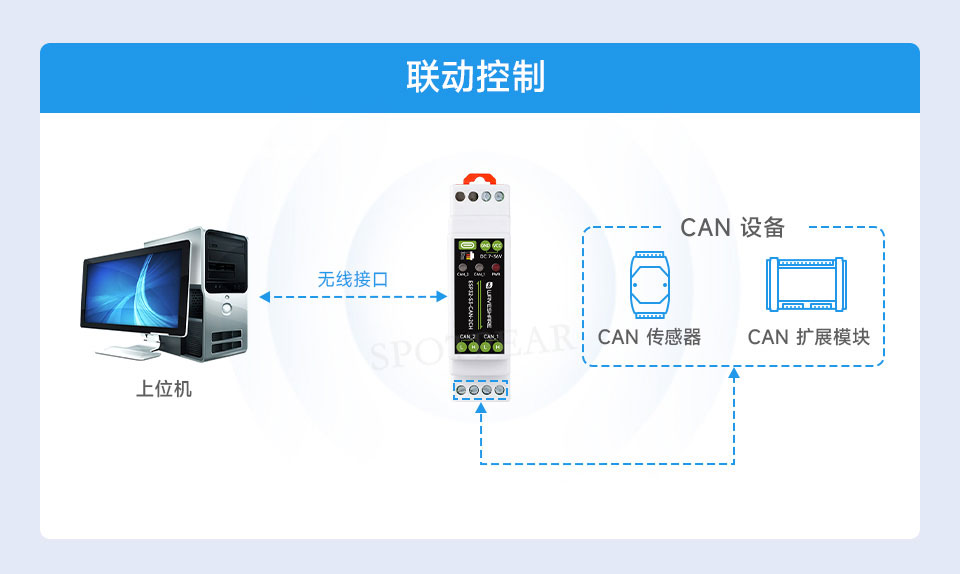

应用场景
可以实现使用手机或电脑浏览器进入相关网页控制设备发送数据
支持 ESP-IDF、Arduino
配套完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中

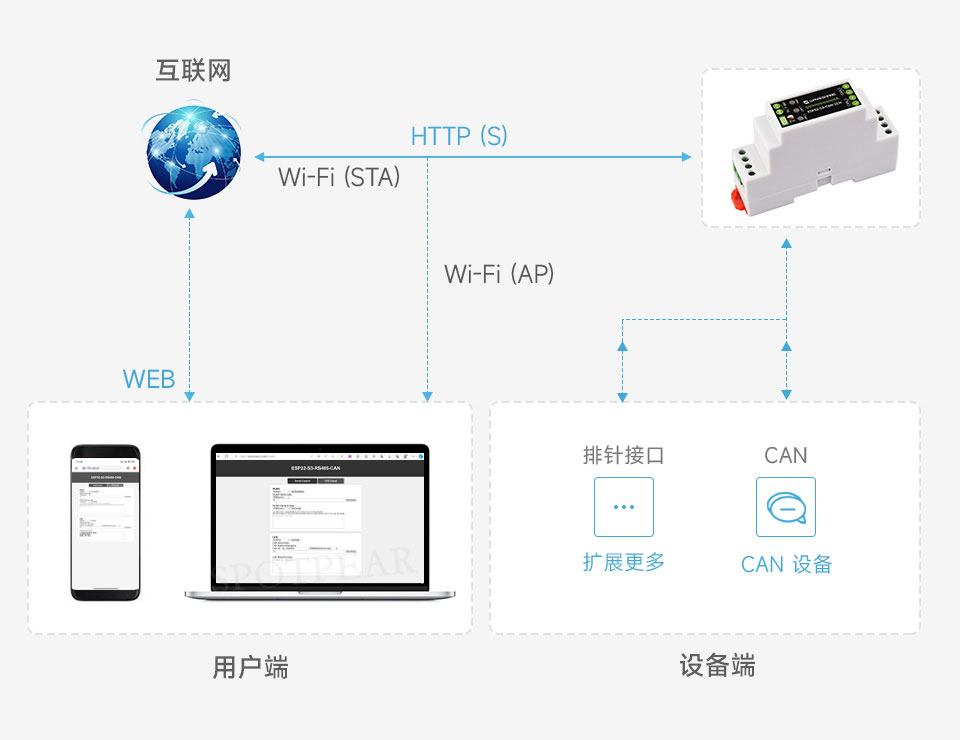

示例演示
示例代码实现通信接口结合 Web 页面进行物联网连接演示，
实现数据可视化服务

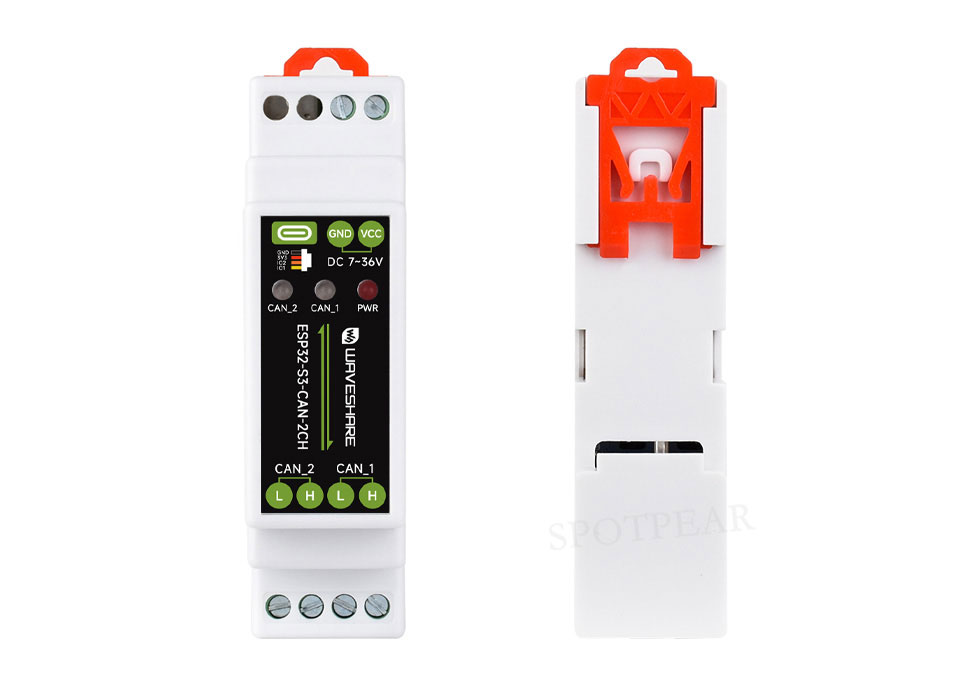

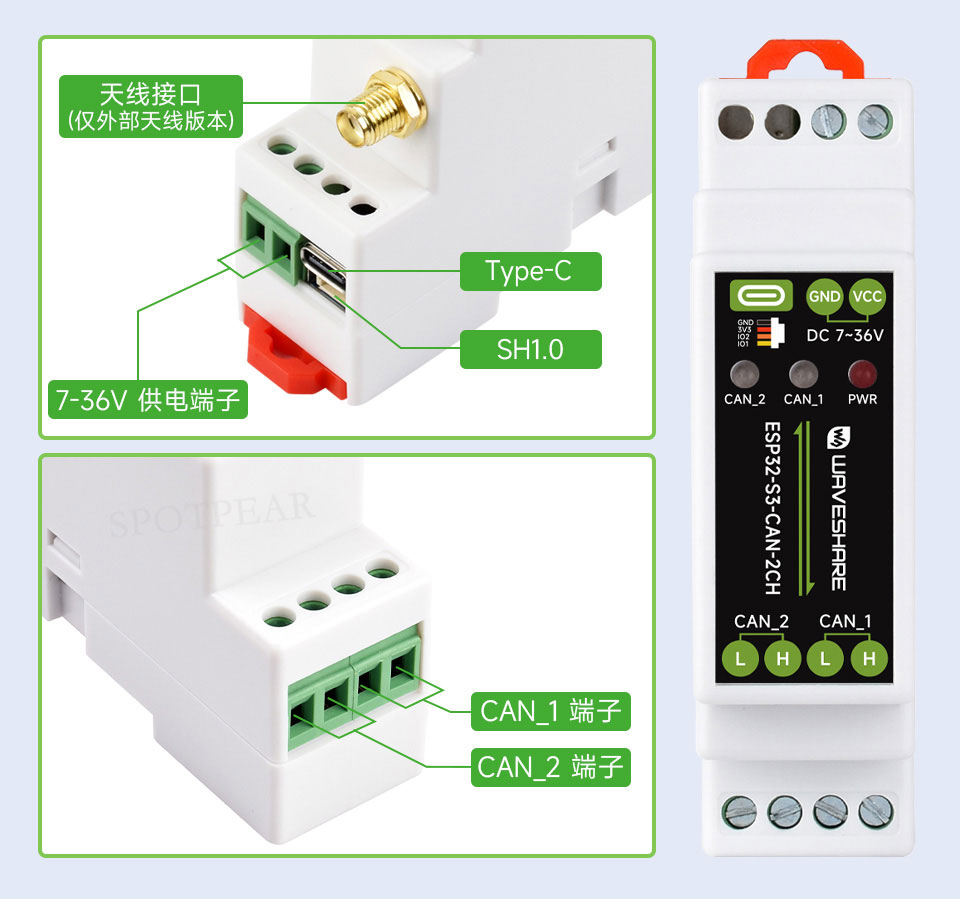

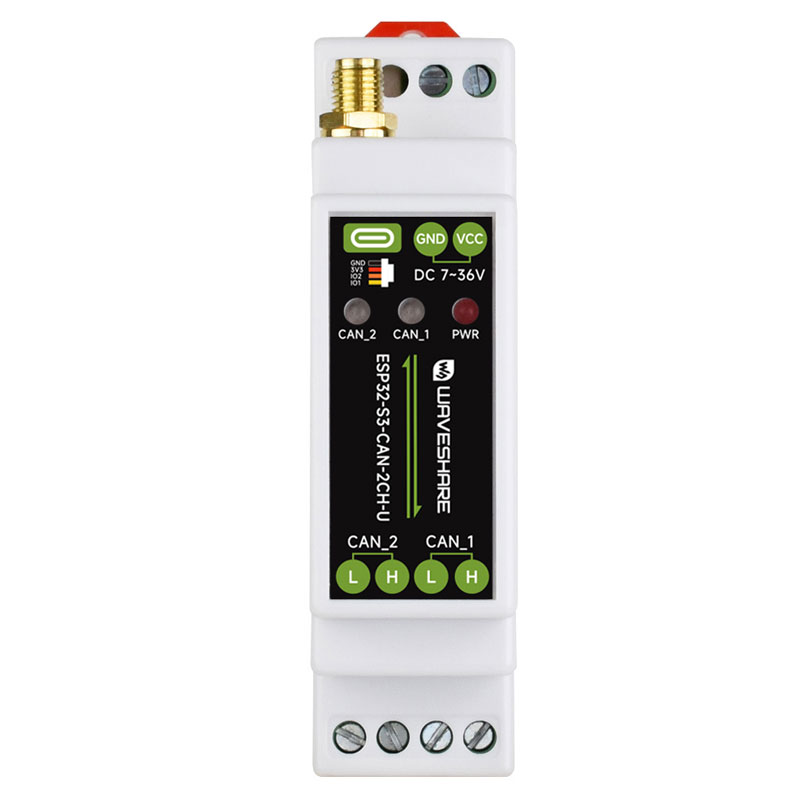

接口说明
| 上侧端子说明 | 下侧端子说明 | |||
|---|---|---|---|---|
| 供电端子 | 电源正极：DC 7V ~ 36V | CAN_1 端子 | H 信号引脚 | |
| 电源负极 | ||||
| Type-C | 可用于设备供电、 固件下载和 USB 通信 | L 信号引脚 | ||
| SH1.0 | GND | 地线 | CAN_2 端子 | H 信号引脚 |
| 3V3 | 3.3V 供电输出 | |||
| GPIO2 | 引出 I/O | L 信号引脚 | ||
| GPIO1 | 引出 I/O | |||

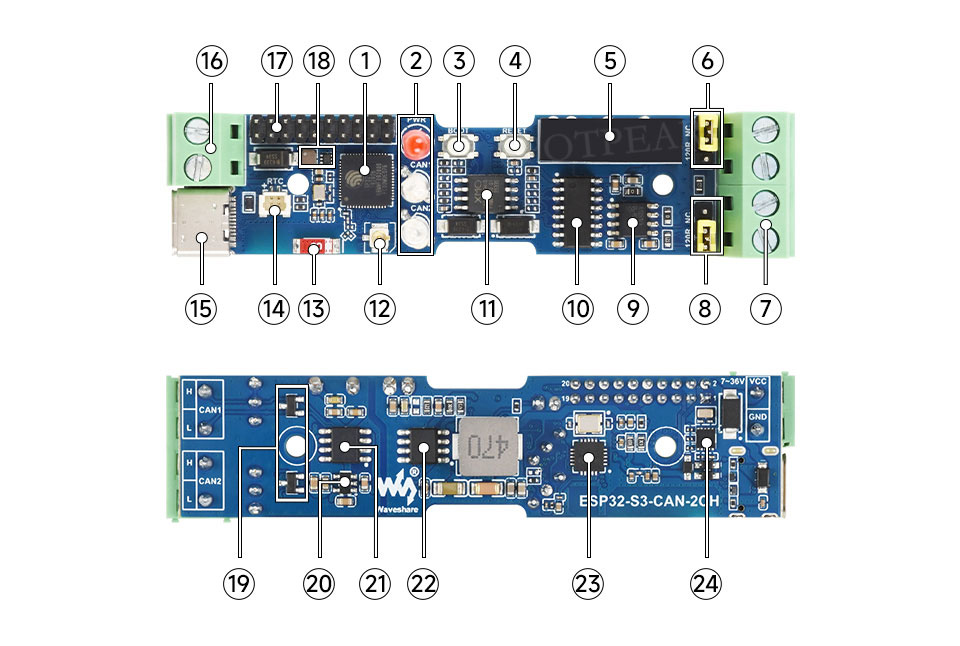

资源简介
- ESP32-S3
主频高达 240MHz，搭载 2.4GHz Wi-Fi 和低功耗蓝牙
- 工作指示灯
PWR：电源指示灯
CAN_1：有数据从 CAN_1 接口发出时亮绿灯，有数据从 CAN_1 接口发回时亮蓝灯
CAN_2：有数据从 CAN_2 接口发出时亮绿灯，有数据从 CAN_2 接口发回时亮蓝灯 - 设备 BOOT 按键
- 设备复位按键
- 电源隔离
提供稳定隔离电压，隔离端无须额外供电
- CAN_1 匹配电阻
预留 120R 匹配电阻，可跳线帽使能
- CAN 通信接口
用于连接外部 CAN 设备
- CAN_2 匹配电阻
预留 120R 匹配电阻，可跳线帽使能
- CAN 转换芯片
- 数字隔离
避免外部信号干扰控制芯片
- 16MB Flash
- IPEX 1 代座子
外置天线版通过此座子连接外部天线 (经外壳 SMA 座引出)
- 贴片陶瓷天线
板载天线版使用此贴片天线
- RTC 电池接口
接入可充电的 RTC 电池 (SH1.0)
- USB Type-C 接口
可用于设备供电、固件下载和 USB 通信
- 电源接线端子
支持 DC 7V ~ 36V 宽电压范围供电

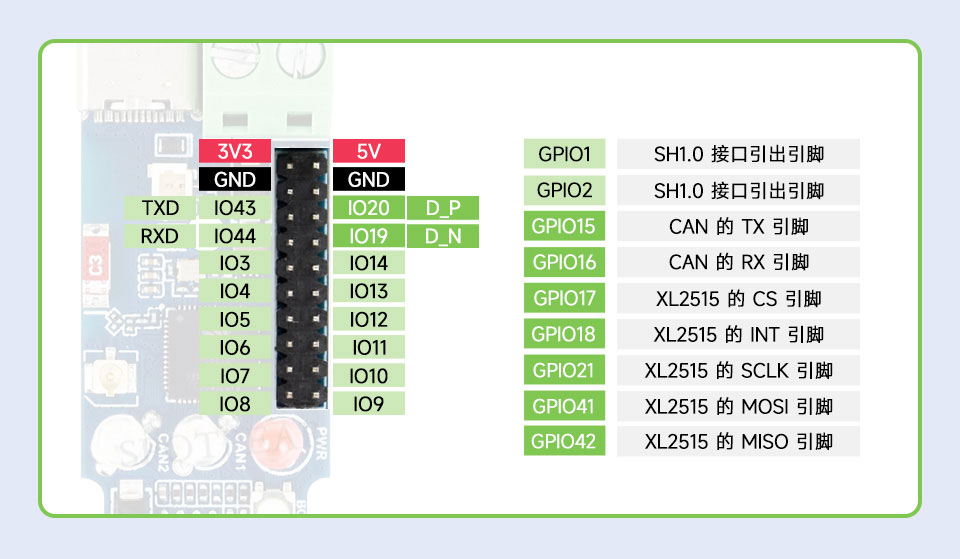

- 排针接口 (2.0mm 间距)
可通过排针连接其他功能模块
- DC-DC 电源模块
电源模块，支持高达 3.3V 2A 输出
- 板载 TVS (瞬态电压抑制管)
可有效抑制电路中的浪涌电压和瞬态尖峰电压
- ME6217C33M5G
低压降 LDO，电流 (Max) 800mA
- CAN 转换芯片
- DC-DC 电源芯片
- XL2515QF20
CAN 控制器
- RTC 时钟芯片
PCF85063 RTC 时钟

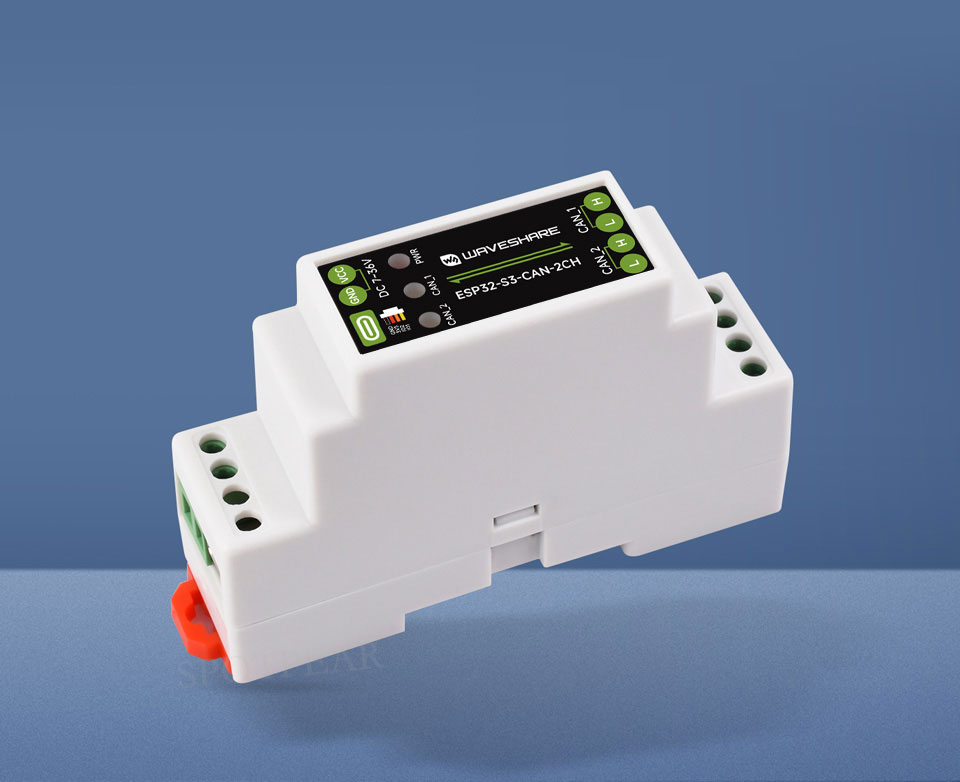

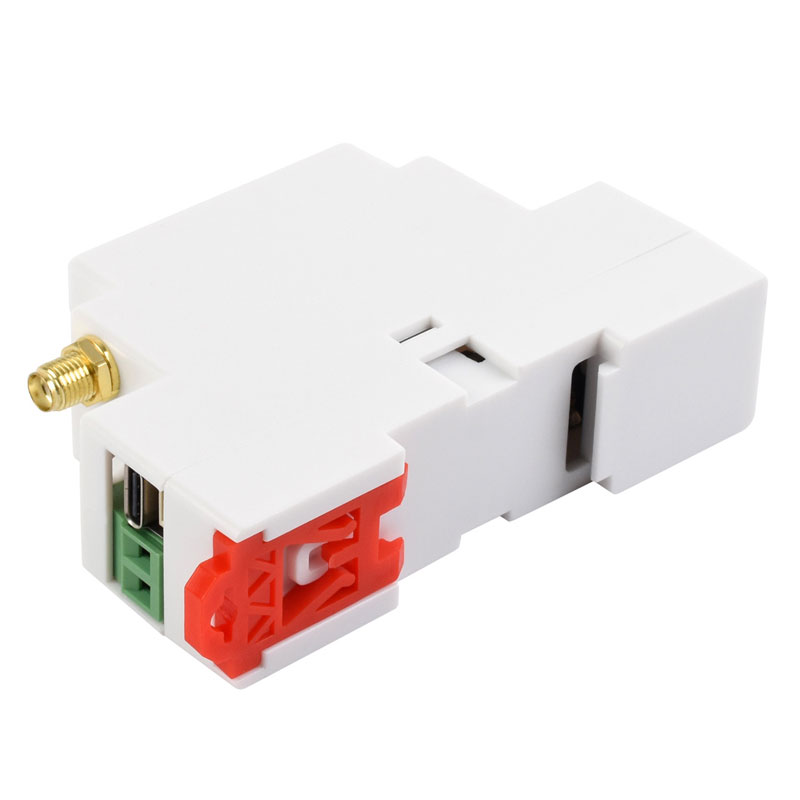

外壳设计
导轨式保护外壳，支持 35mm 标准导轨，安装方便

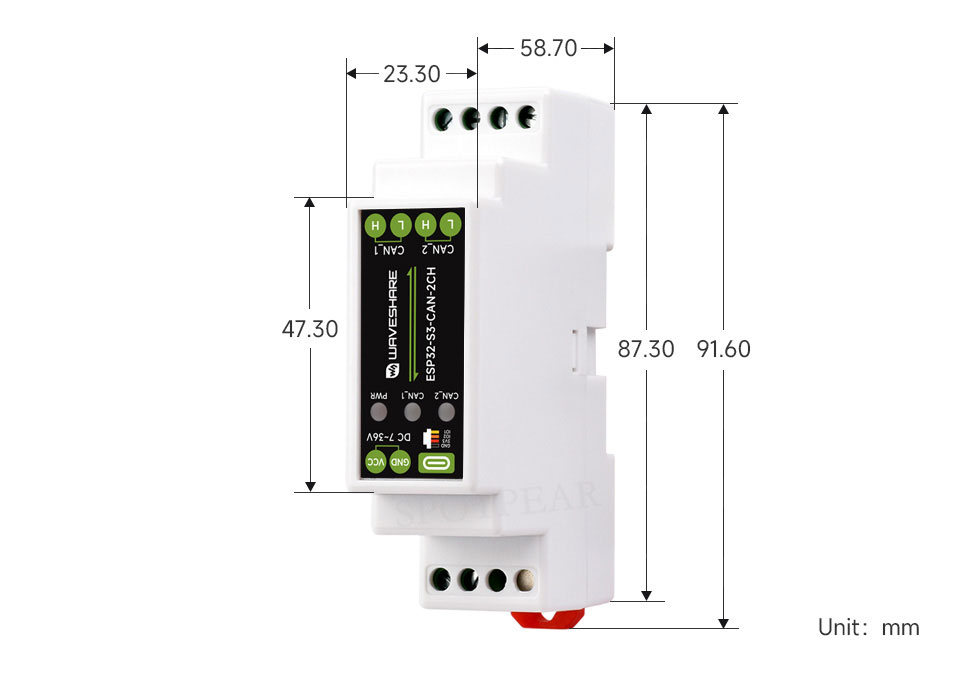

产品尺寸
