【视频展示】

【产品简介】

[] ESP32-S3 RGB LCD 驱动板

[] 兼容 Arduino-IDE、ESP-IDF 等开发环境

[] 板载 ESP32-S3-WROOM-1-N8R8 模组

【版本选择】

图片仅展示，配件请看对应 SKU 的配置清单

【驱动板特性】
驱动板体积小巧，是一款搭载 40Pin SPI+RGB 接口和 18Pin SPI 屏幕接口的微控制器开发板。集成大容量 Flash 和 PSRAM，通过两种屏幕接口连接屏幕，可流畅运行 LVGL 等 GUI 界面程序。

在硬件上，采用 ESP32-S3-WROOM-1-N8R8 模组，其搭载有 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz，内置 512KB SRAM（TCM）和 8MB PSRAM；板载高效充放电管理芯片 ETA6096 和 MX1.25 锂电池接口， 排针引脚接口兼容 18Pin SPI 屏幕，可兼容扩展多种外围设备，使用方便。在软件上，可选择 Arduino-IDE、ESP-IDF 等开发环境进行开发，从而可以轻松快速地入门，并将其应用于产品中。

【主要功能特性】

[] 采用 ESP32-S3-WROOM-1-N8R8 模组，搭载 Xtensa 32 位 LX7 双 核处理器，主频高达 240MHz
[] 集成 512KB SRAM、384KB ROM、8MB PSRAM、8MB Flash 存储器
[] 集成 2.4GHz Wi-Fi 和低功耗蓝牙 (Bluetooth LE) 双模无线通信, 具有优越的射频性能
[] 采用 USB Type-C 接口，无需纠结正反插
[] 搭载 40Pin SPI+RGB 和 18Pin SPI 屏幕接口，兼容性和扩展性强
[] 板载高效充放电管理芯片 ETA6096 和 MX1.25 锂电池接口
[] 邮票孔设计，可直接焊接集成到用户自主设计的底板上
[] 支持多种低功耗工作状态，可调节通信距离、数据率和功耗之间的平衡，满足各种应用场景的功耗需求

【可搭配多款 RGB 显示屏】

[] 板载 40PIN 排线插座，可兼容多款 RGB666/565 接口的 LCD 显示     屏

【2.1 寸圆形触控屏】

[] 2.1 寸 TFT 圆形显示屏，单点触控，480×480 分辨率，RGB 显示接 口

【2.8 寸圆形触控屏】

[] 2.8 寸 TFT 圆形显示屏，五点触控，480×480 分辨率，RGB 显示接 口

【4 寸方形触控屏】
[] 4 寸 TFT 方形显示屏，五点触控，480×480 分辨率，RGB 显示接口

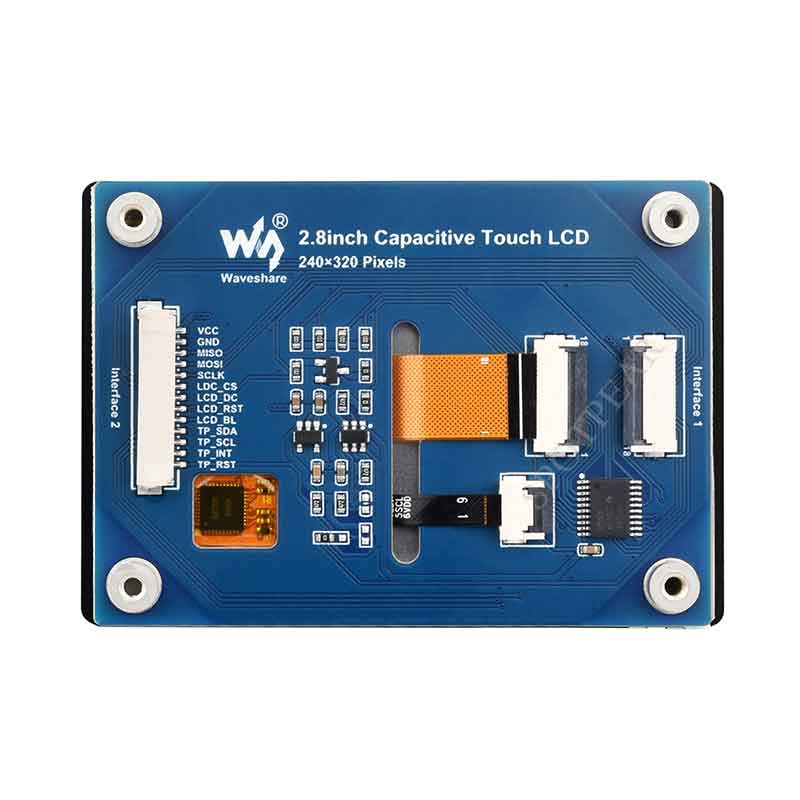

【支持其他 I2C/SPI 接口的显示屏】

[] 板载 18PIN 的排线插座，并预留 20PIN 的排针接口

   支持外接 I2C/SPI 接口的显示屏

【应用场景】

【资源简介】

【接口定义】

【产品尺寸】

[] ESP32-S3-Touch-LCD-2.8-E
