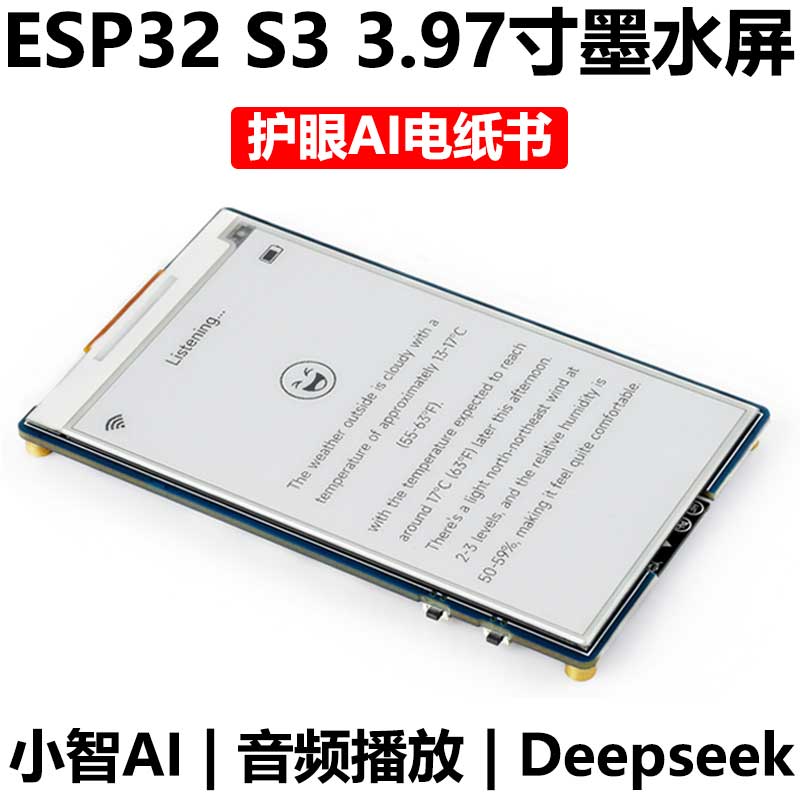

ESP32-S3小智AI电子墨水屏3.97寸开发板 Deepseek e-Paper
¥199.9
制造商：斑梨电子
SKU：020812100000
发布时间：2026-01-27 17:23
ESP32-S3 3.97 英寸墨水屏开发板 800 × 480 像素 支持 Wi-Fi 与 BLE 5 板载麦克风 支持 AI 语音交互 支持小智 AI deepseek
EPS32 DeepSeek豆包AI聊天推荐
ESP32-S3
3.97 英寸墨水屏开发板
功耗低、视角宽、断电仍可清晰显示

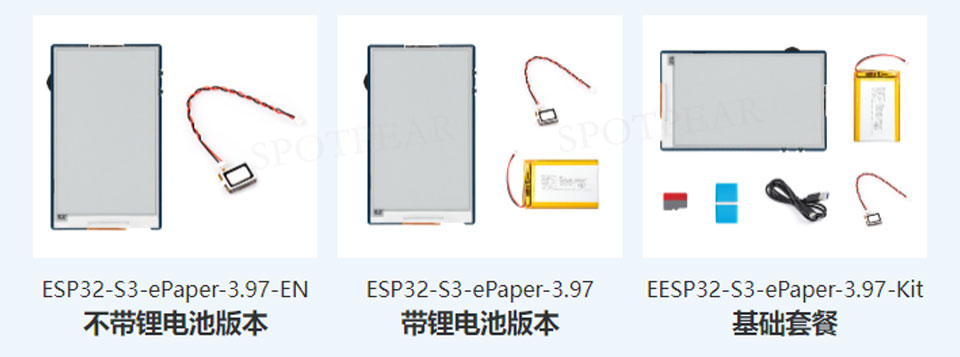

版本选择
产品特性

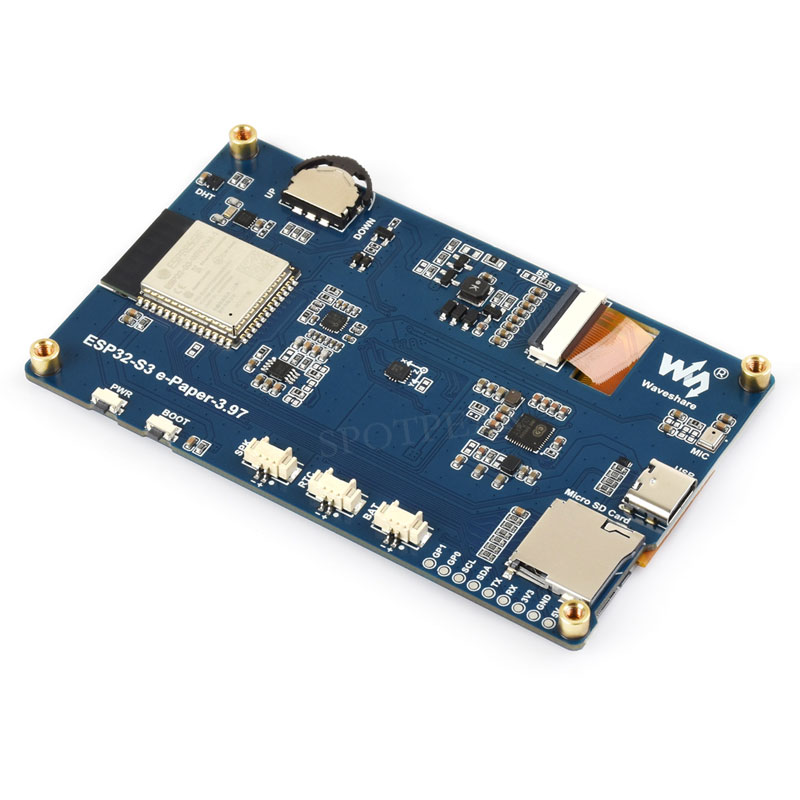

本产品是一款微雪 (Waveshare) 设计的高性能、高集成的微控制器开发板。 搭载 ESP32-S3 微控制器，支持 Wi-Fi 与 BLE 双模通信。板载 3.97 英寸电子墨水屏，功耗极低，环境光下可视，适合便携设备及长续航场景。 集成 RTC 实时时钟、SHTC3 温湿度传感器、Micro SD 卡槽、低功耗音频编解码芯片以及电源管理芯片。 为物联网终端、电子标签和便携显示器等应用提供灵活可靠的开发平台。
- 搭载 ESP32-S3R8 高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
- 支持 2.4GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板载天线
- 内置 512KB 的 SRAM 和 384KB ROM，叠封 8MB PSRAM 和外接 16MB Flash

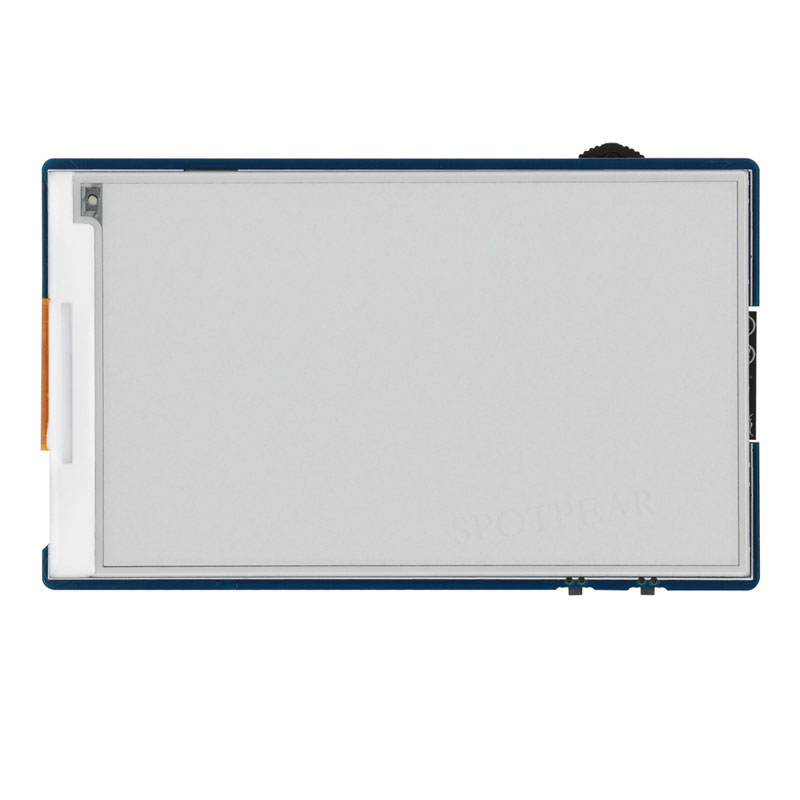

- 搭载 3.97 英寸电子墨水屏，分辨率 800 × 480，具备高对比度、宽视角等特性
- 板载音频编解码芯片，支持语音采集与播放，便于实现 AI 语音交互应用
- 板载 QMI8658 六轴惯性测量单元 (3 轴加速度、3 轴陀螺仪)，可检测运动姿态、计步等功能

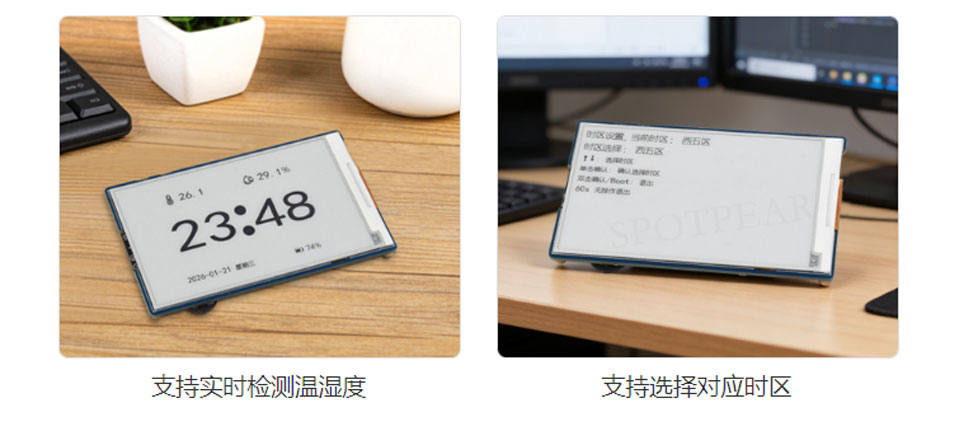

- 板载 PCF85063 RTC 实时时钟与 SHTC3 温湿度传感器，可实现精准 RTC 时间管理及温湿度监测
- 板载 TG28 电源管理芯片，接入3.7V MX1.25 锂电池，实现不间断供电，并预留备用电池接口，确保更换主电池时 RTC 功能持续工作
- TG28 提供高效的电源管理方案，支持输出多路可配置电压，集成充电与电池管理功能，有助于延长电池寿命
- 采用 Type-C 接口，提高了用户的使用便捷性和设备的兼容性
- 板载 Micro SD 卡槽，可实现存储扩展与快速数据传输，适用于数据记录、媒体播放等场景，简化了电路设计
- 板载拨轮按键与 BOOT 和 PWR 侧边按钮，支持自定义按键功能，开发使用更灵活
产品参数
| 显示面板 | 电子墨水屏 | 显示颜色 | 黑白 |
|---|---|---|---|
| 工作电压 | 3.3V | 灰度等级 | 4 |
| 显示尺寸 | 86.40 × 51.84 (mm) | 全局刷新 | 3.5s |
| 分辨率 | 800 × 480 pixels | 快速刷新 | 2.8s |
| 可视角度 | >170° | 局部刷新 | 0.6s |
| 刷新功耗 | <40mW | 四灰度刷新 | 3.5s |
板载音频编解码芯片
可支持高质量音频处理，提供清晰、出色的音频输入和输出

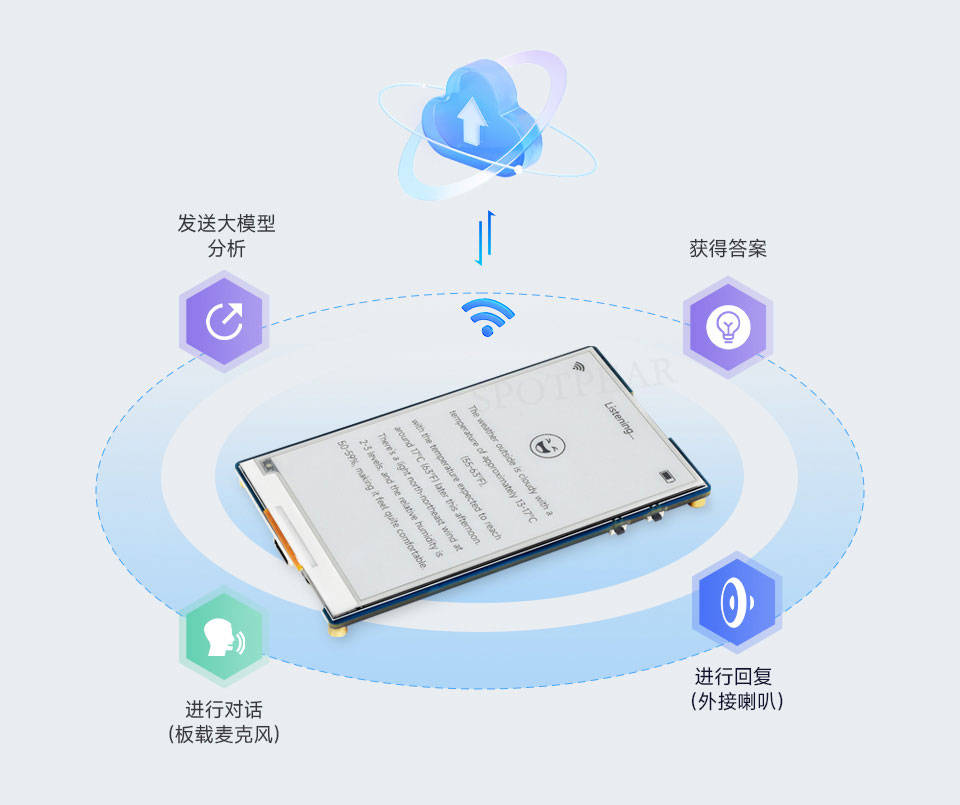

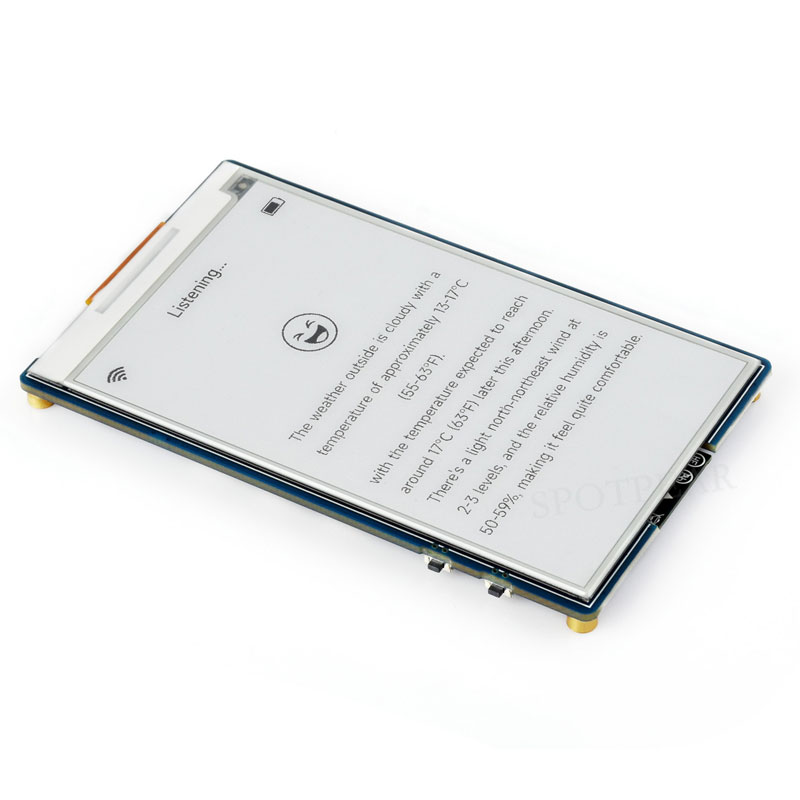

支持 AI 语音交互
支持小智 AI，可接入在线大模型平台，如豆包、DeepSeek 等 AI 模型

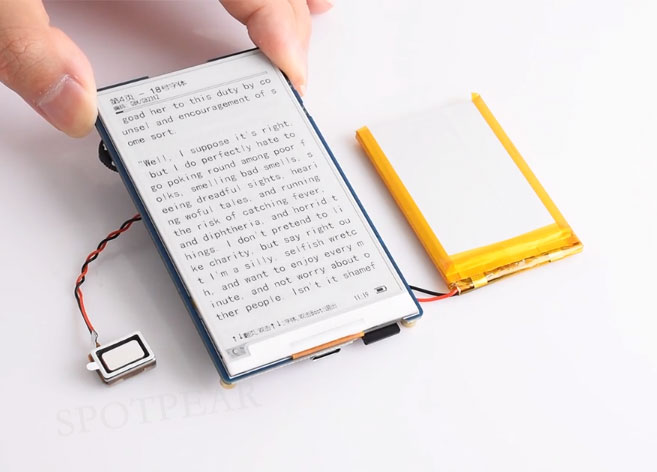

拨轮按键翻页更轻松
独特侧面拨轮设计，在长时间阅读和浏览时告别重复点按，减少操作疲劳

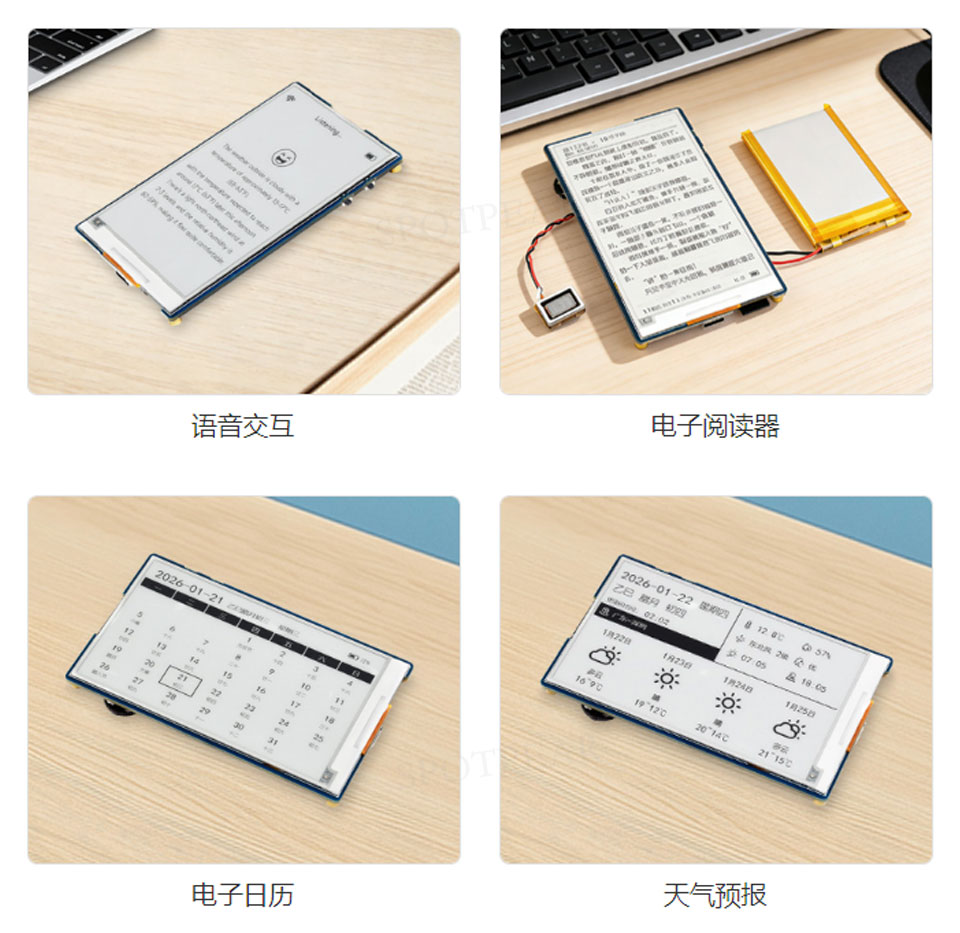

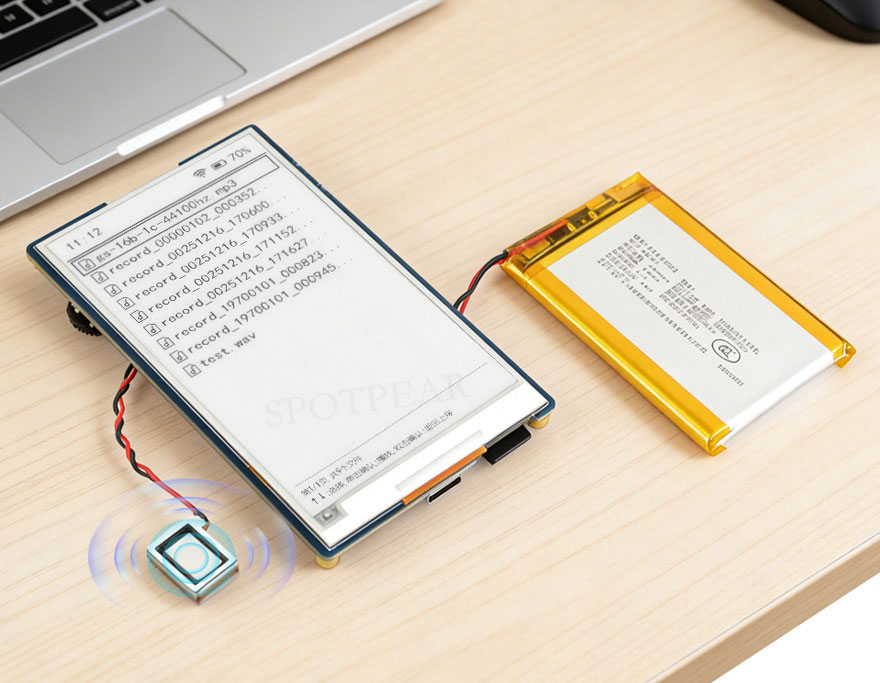

应用场景
可用于语音交互、电子阅读器等
功能介绍
支持 ESP-IDF，Arduino
配套完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中

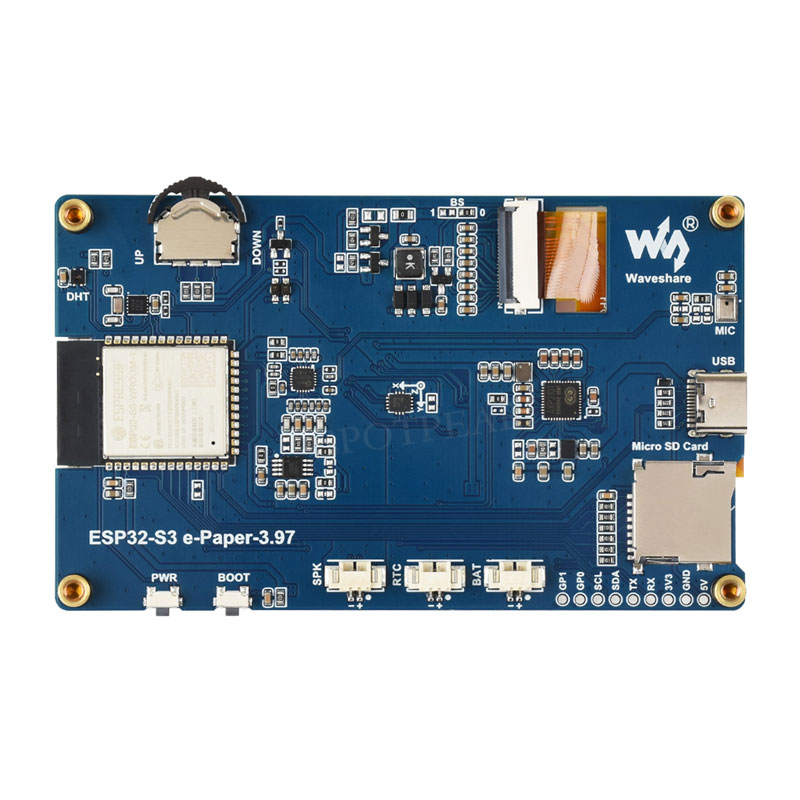

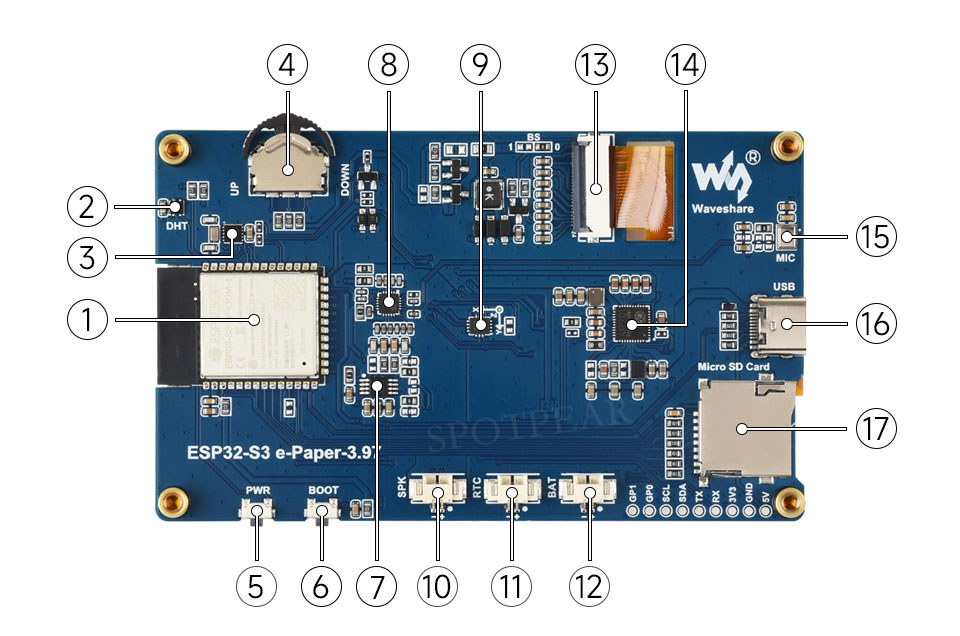

资源简介
- ESP32-S3-WROOM-1-N16R8
Wi-Fi 蓝牙 SoC 模块，240MHz 运行频率，封装 8MB PSRAM 和 16MB Flash
- SHTC3 温湿度传感器
提供环境温湿度测量，便于实现环境监测功能
- PCF85063
RTC 时钟芯片，支持时间保持功能
- 拨轮按键
支持自定义三个方向的按键功能
- PWR 电源按键
配合程序可实现锂电池供电情况下的所有电源
的控制 - BOOT 按键
按住 BOOT，重新上电可以进入下载模式
- NS4150B
音频功放芯片
- ES8311
低功耗音频编解码芯片
- QMI8658
六轴惯性测量单元 (IMU)，包含一个 3 轴陀螺仪和一个 3 轴加速度计
- MX1.25 喇叭接口
- MX1.25 RTC 备用电池接口
用于在锂电池接口没有接入电池时给 RTC 供电
- MX1.25 锂电池接口
MX1.25 2PIN 连接器，可用于接入 3.7V 锂电池，支持充放电
- 3.97 墨水屏接口
- TG28
高集成度的电源管理芯片
- 麦克风
- Type-C 接口
- Micro SD 卡槽

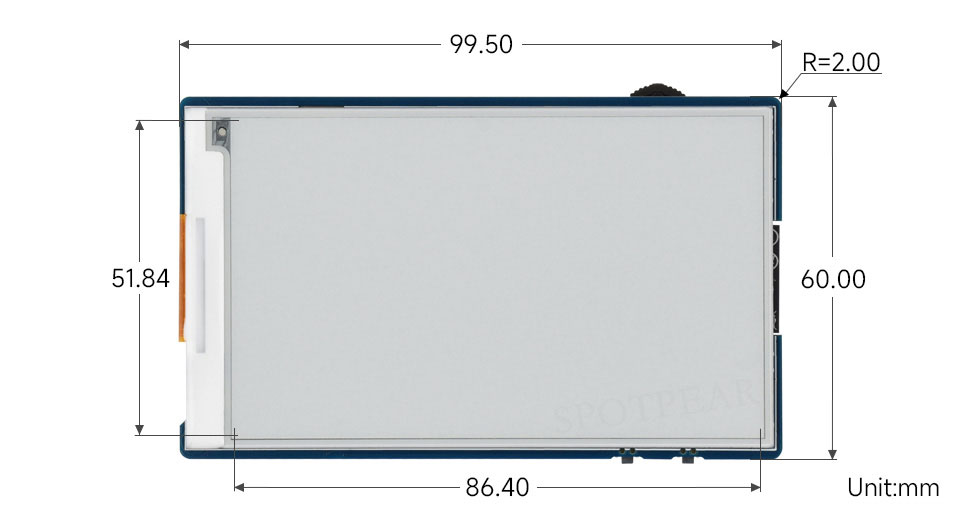

产品尺寸
