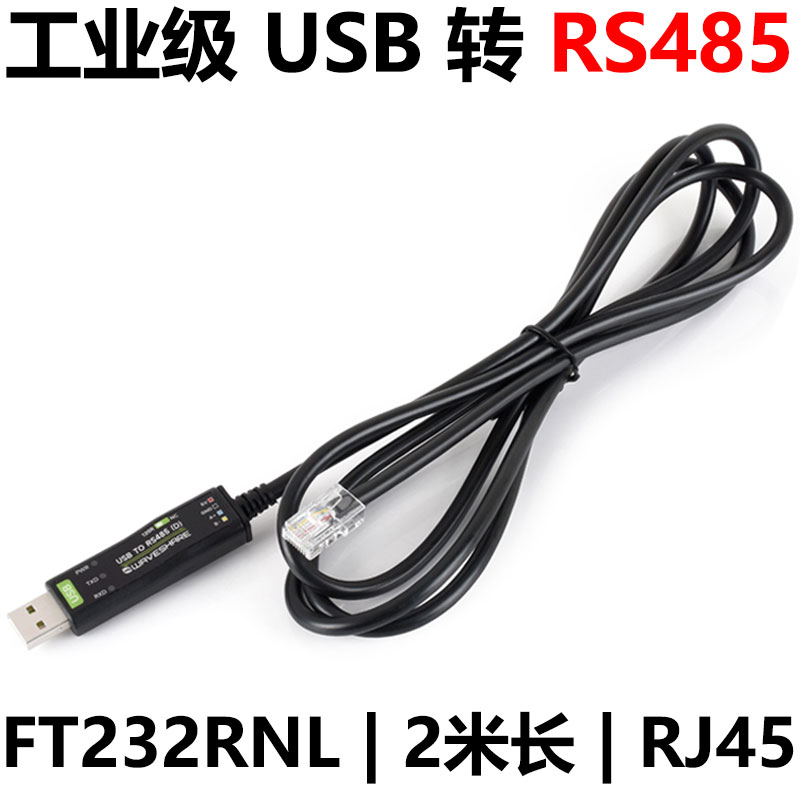

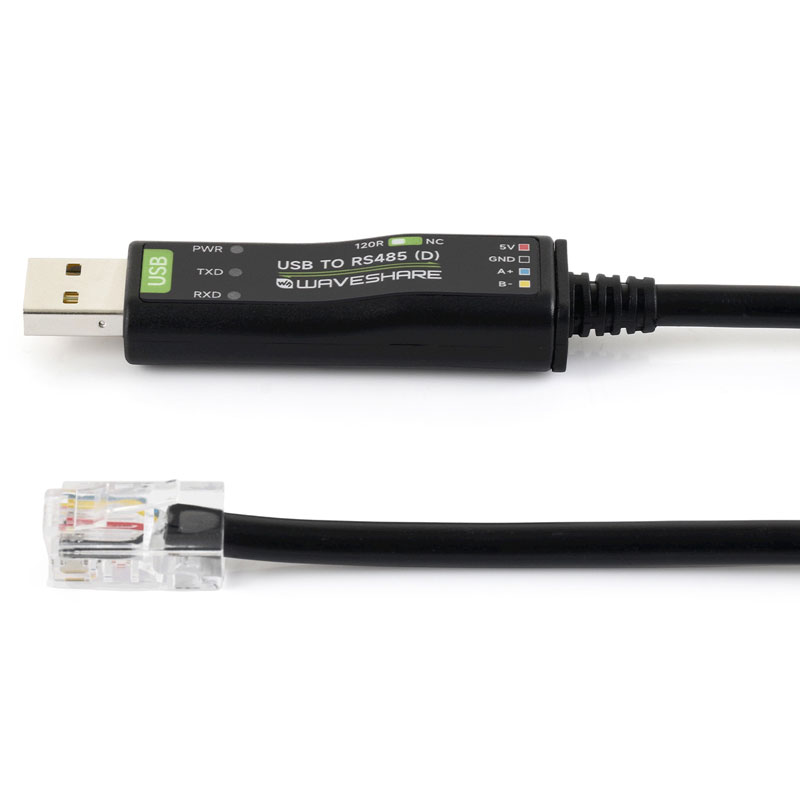

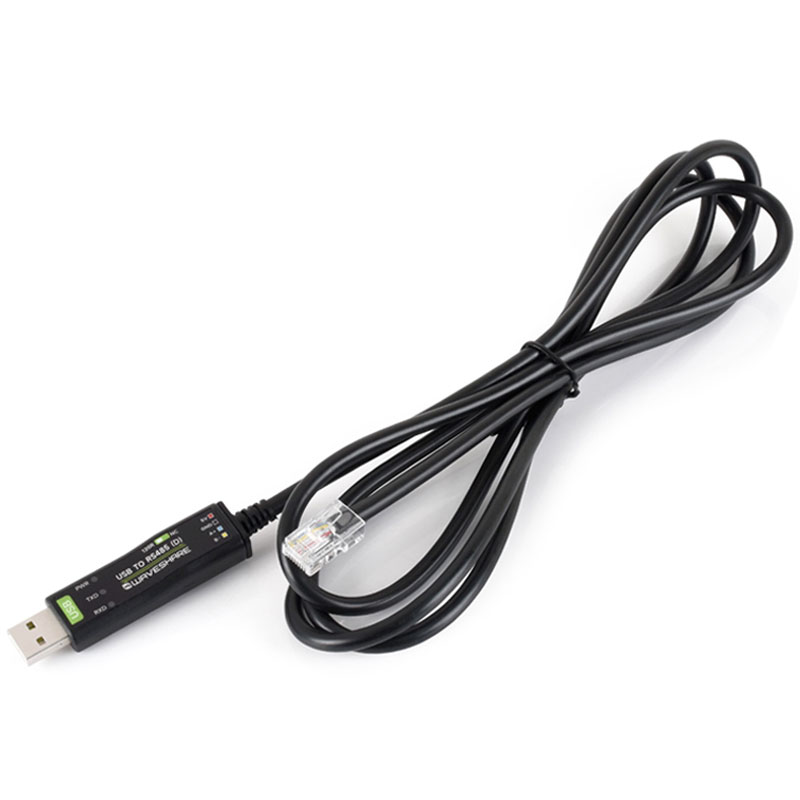

USB TO RS485 (D)
隔离型双向转换器

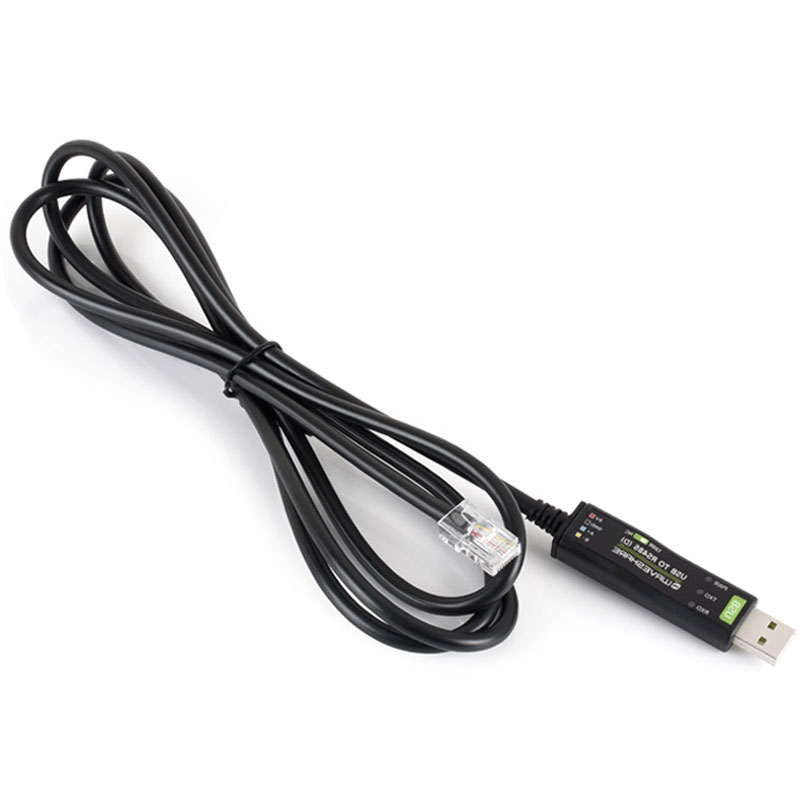

工业级隔离型 USB 转 RJ45 单通道 RS485 转换器，采用 FT232RNL 原装芯片，板载隔离式 RS485 收发电路，RJ45 接口采用 T568B 线序，2 米线长，通信稳定可靠，适用于工控设备、仪器仪表、门禁安防、PLC 通信等应用场景。
产品特性
- 支持 USB 转 RJ45 单通道 RS485 双向通信，USB-A 接口即插即用，RJ45 接口接线方便
- 采用 FT232RNL 原装芯片方案，通信高速、稳定、可靠，驱动成熟，兼容性好
- 板载隔离式 RS485 收发器，集成信号隔离与隔离电源，有效提升工业现场通信稳定性及抗干扰能力
- 板载 TVS / ESD 防护器件，USB 侧与 RS485 侧均提供瞬态浪涌、静电防护，适合复杂电磁环境使用
- 板载多路自恢复保险丝、保护二极管和 120R 终端电阻，可抑制过流过压冲击，提升总线通信稳定性

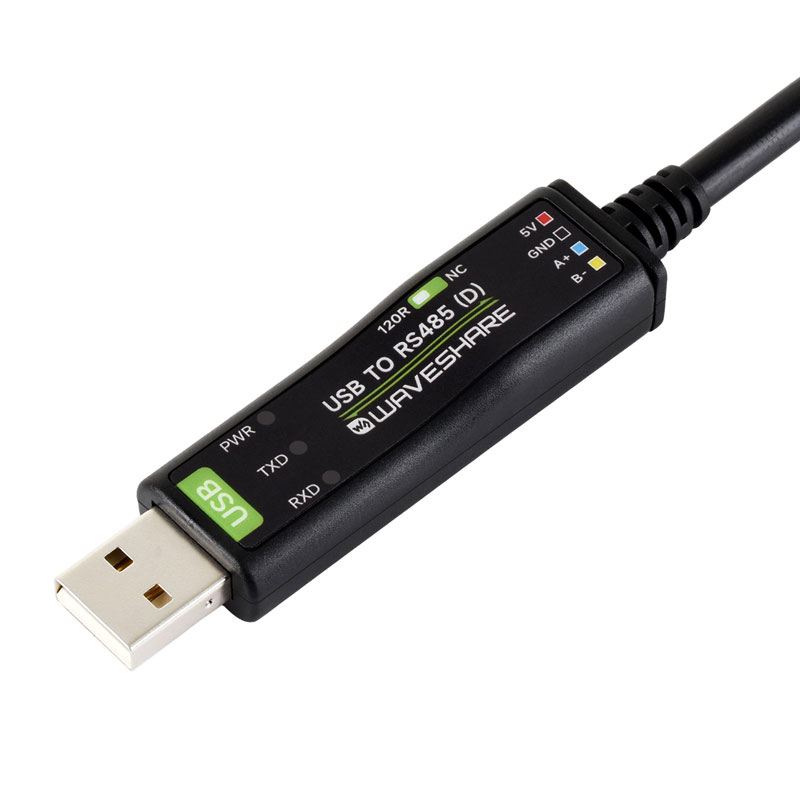

- 板载 3 个 LED 指示灯，方便查看电源和信号收发状态
产品参数
产品类型 工业级隔离型 USB 转 RJ45 单通道 RS485 转换器 通信速率 300bps ~ 512000bps 主机接口 USB 设备接口 RJ45 单通道 RS485 USB 接口 工作电平 5V 接口形式 USB-A 型接口 接口保护 具备 USB 侧过流保护、静电防护和瞬态浪涌抑制能力 传输距离 约 5 米 RS485 接口 接口形式 RJ45 接口（T568B 线序） 接口引脚 1=A1、2=B1、3=NC、4=5V、5=5V、6=NC、7=GND、8=GND 方向控制 硬件自动判别和控制数据传输方向 接口保护 具备 RS485 侧浪涌抑制、静电防护、过流过压保护、反向冲击保护和总线匹配优化能力 隔离方案 隔离式 RS485 收发器，集成信号隔离与隔离电源 通道数量 单通道 RS485 传输距离 约 1200 米（低速率、理想线缆环境下） 传输模式 点对多（至多 32 个节点，16 个节点以上建议加中继器） 指示灯 PWR 电源指示灯，接入 USB 并检测到电压后亮红灯 TXD 发送指示灯，有数据从 USB 口发出时亮红灯 RXD 接收指示灯，有数据从设备接口返回时亮红灯 使用环境 温度范围 -40℃ ~ 85℃ 湿度范围 5%RH ~ 95%RH 操作系统 Mac、Linux、Android、WinCE、Windows 11 / 10 / 8.1 / 8 / 7 / XP 线缆规格 黑色，PVC 外被，线长 2m
| 产品类型 | 工业级隔离型 USB 转 RJ45 单通道 RS485 转换器 | |||
|---|---|---|---|---|
| 通信速率 | 300bps ~ 512000bps | |||
| 主机接口 | USB | |||
| 设备接口 | RJ45 单通道 RS485 | |||
| USB 接口 | 工作电平 | 5V | ||
| 接口形式 | USB-A 型接口 | |||
| 接口保护 | 具备 USB 侧过流保护、静电防护和瞬态浪涌抑制能力 | |||
| 传输距离 | 约 5 米 | |||
| RS485 接口 | 接口形式 | RJ45 接口（T568B 线序） | ||
| 接口引脚 | 1=A1、2=B1、3=NC、4=5V、5=5V、6=NC、7=GND、8=GND | |||
| 方向控制 | 硬件自动判别和控制数据传输方向 | |||
| 接口保护 | 具备 RS485 侧浪涌抑制、静电防护、过流过压保护、反向冲击保护和总线匹配优化能力 | |||
| 隔离方案 | 隔离式 RS485 收发器，集成信号隔离与隔离电源 | |||
| 通道数量 | 单通道 RS485 | |||
| 传输距离 | 约 1200 米（低速率、理想线缆环境下） | |||
| 传输模式 | 点对多（至多 32 个节点，16 个节点以上建议加中继器） | |||
| 指示灯 | PWR | 电源指示灯，接入 USB 并检测到电压后亮红灯 | ||
| TXD | 发送指示灯，有数据从 USB 口发出时亮红灯 | |||
| RXD | 接收指示灯，有数据从设备接口返回时亮红灯 | |||
| 使用环境 | 温度范围 | -40℃ ~ 85℃ | ||
| 湿度范围 | 5%RH ~ 95%RH | |||
| 操作系统 | Mac、Linux、Android、WinCE、Windows 11 / 10 / 8.1 / 8 / 7 / XP | |||
| 线缆规格 | 黑色，PVC 外被，线长 2m | |||

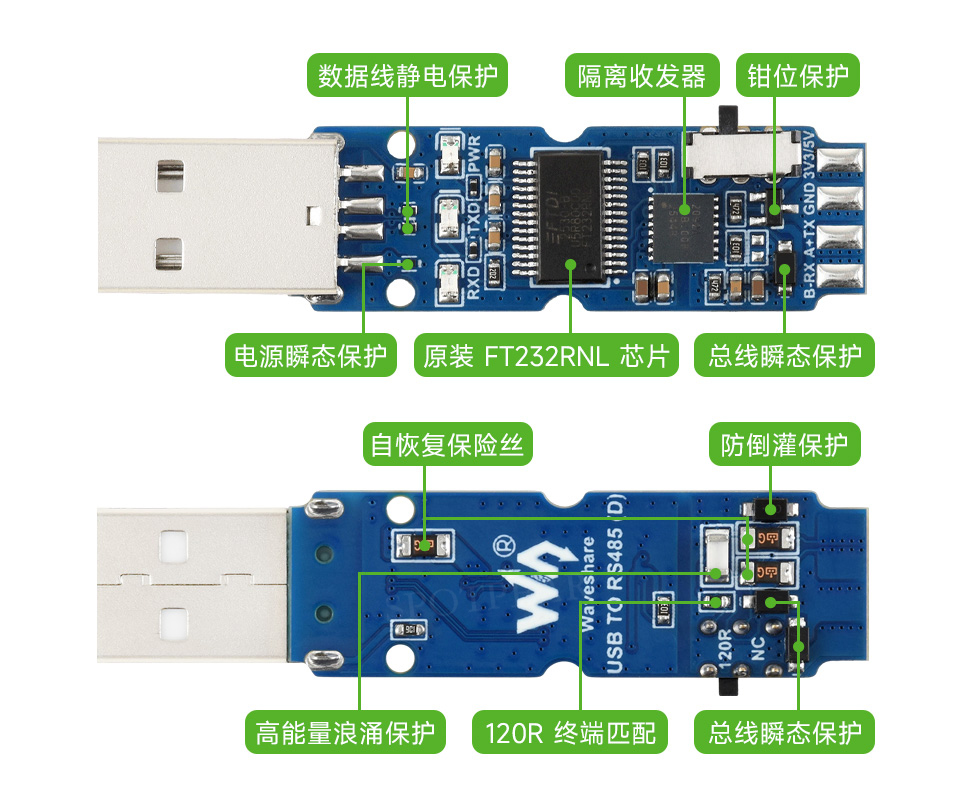

FT232RNL 原装芯片方案
采用 FT232RNL USB 转串口芯片，驱动成熟、通信稳定、兼容性好，配合隔离式 RS485 收发电路，实现 USB 与 RS485 总线之间的稳定隔离转换

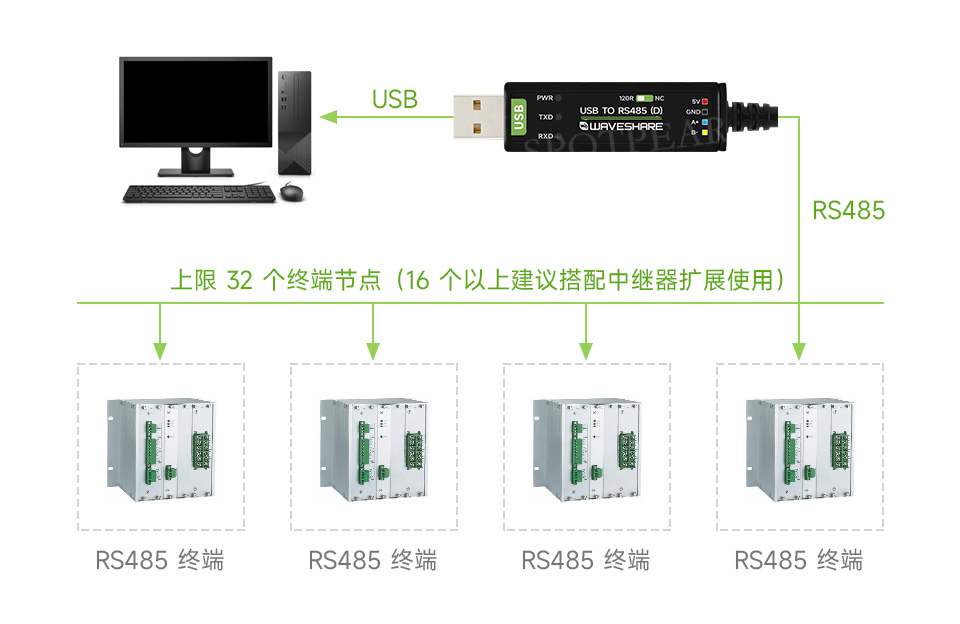

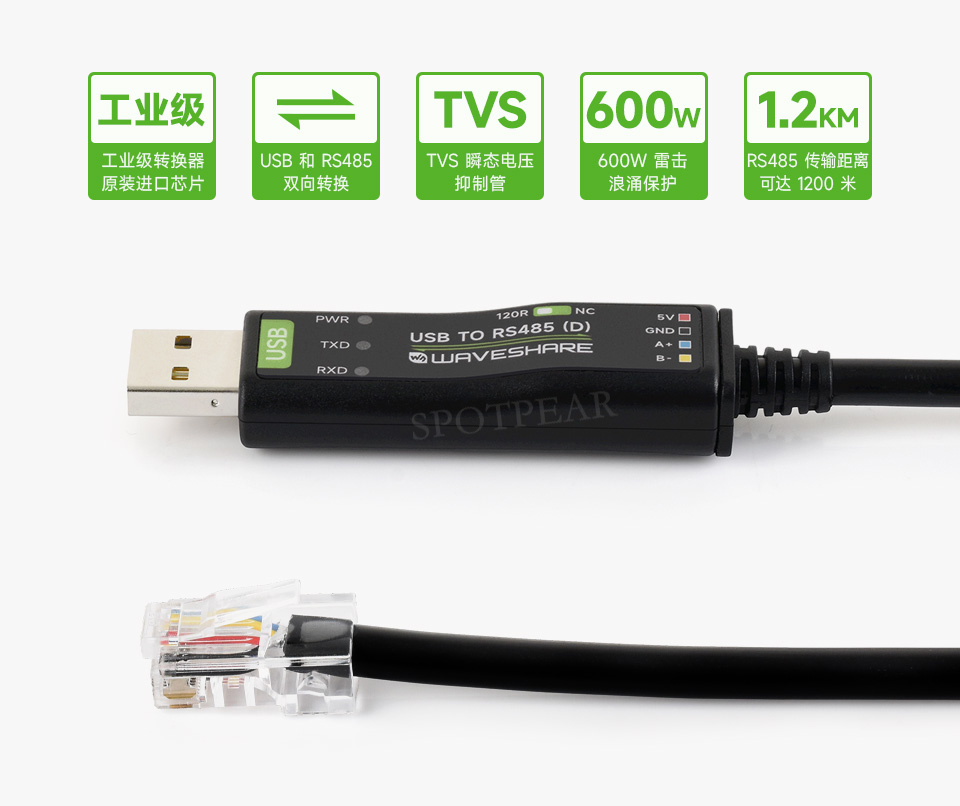

隔离型 RS485 远距离传输
可将 USB 信号转换为平衡差分 RS485 信号，硬件自动控制收发方向，
支持 300bps ~ 512000bps 通信速率，低速率、理想线缆环境下 RS485 传输距离可达约 1200 米
多系统兼容
支持 Mac、Linux、Android、WinCE、Windows 11 / 10 / 8.1 / 8 / 7 / XP 等系统，适配 PC、工控机、嵌入式主机等设备

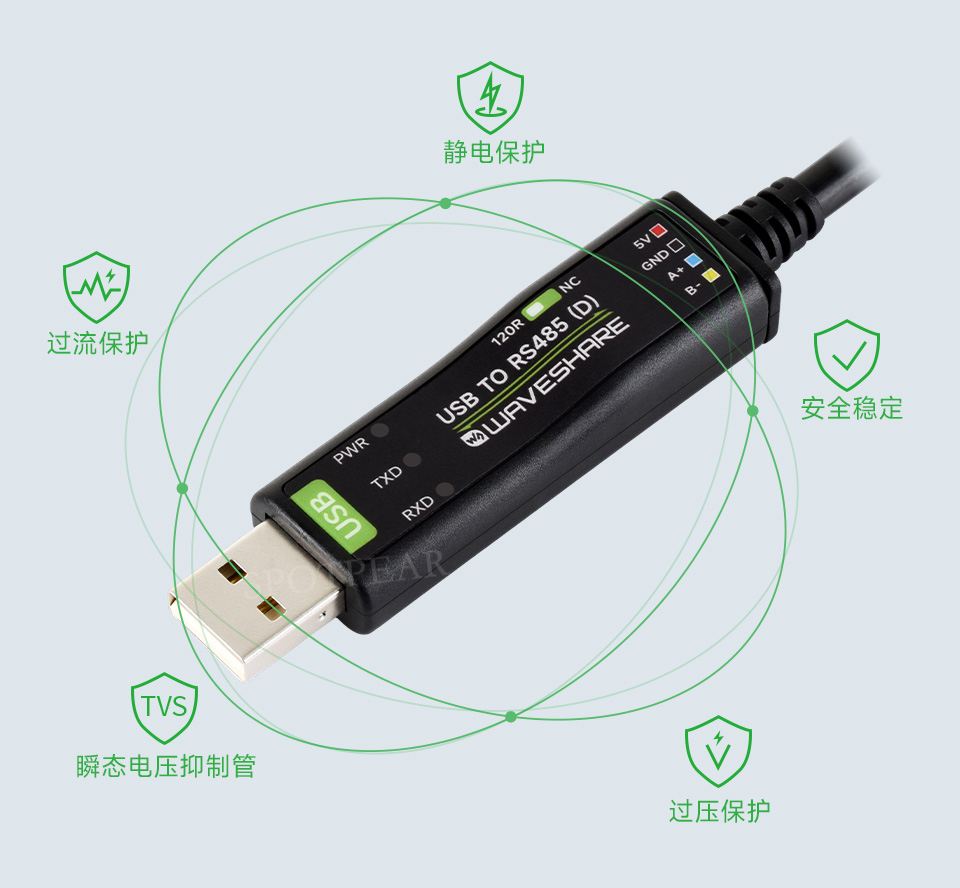

多重保护，安全稳定
TVS (瞬态电压抑制管) 可有效抑制电路中的浪涌电压和瞬态尖峰电压，防雷防静电。自恢复保险丝和保护二极管可确保电流和电压稳定输出，防过流过压，提高抗冲击能力

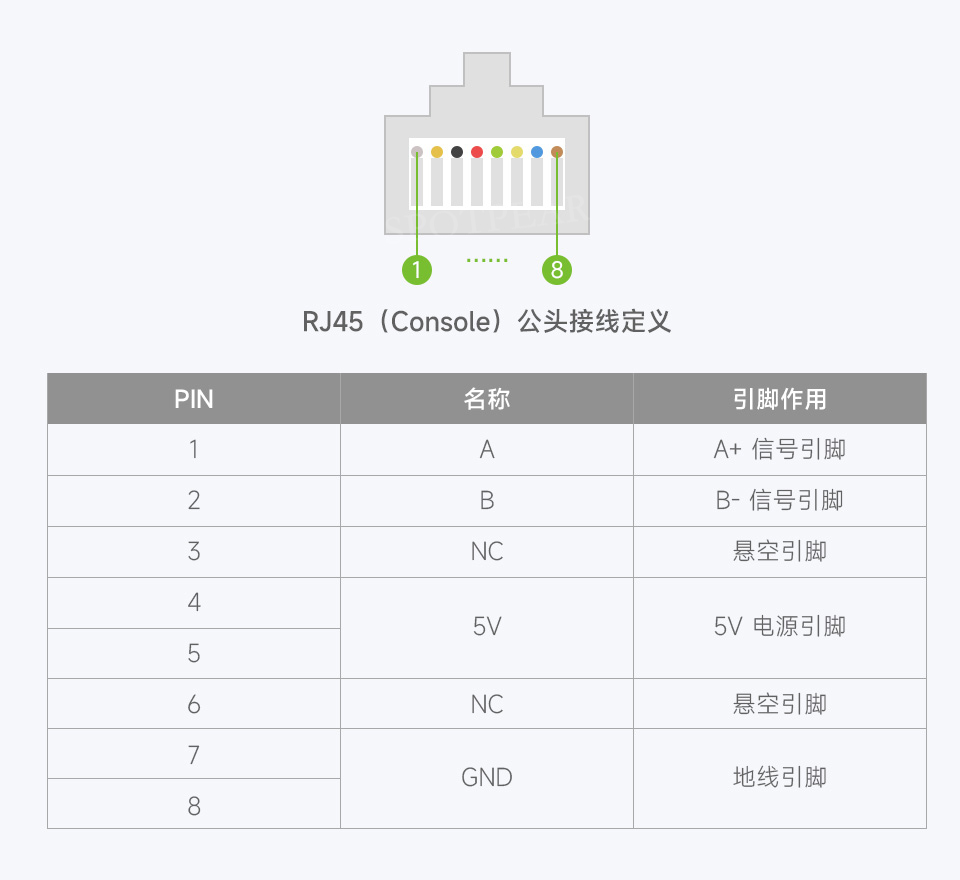

RJ45 单通道 RS485 接口
采用 RJ45 接口输出单通道 RS485 信号，按 T568B 线序定义，方便与同线序设备或转接线快速连接

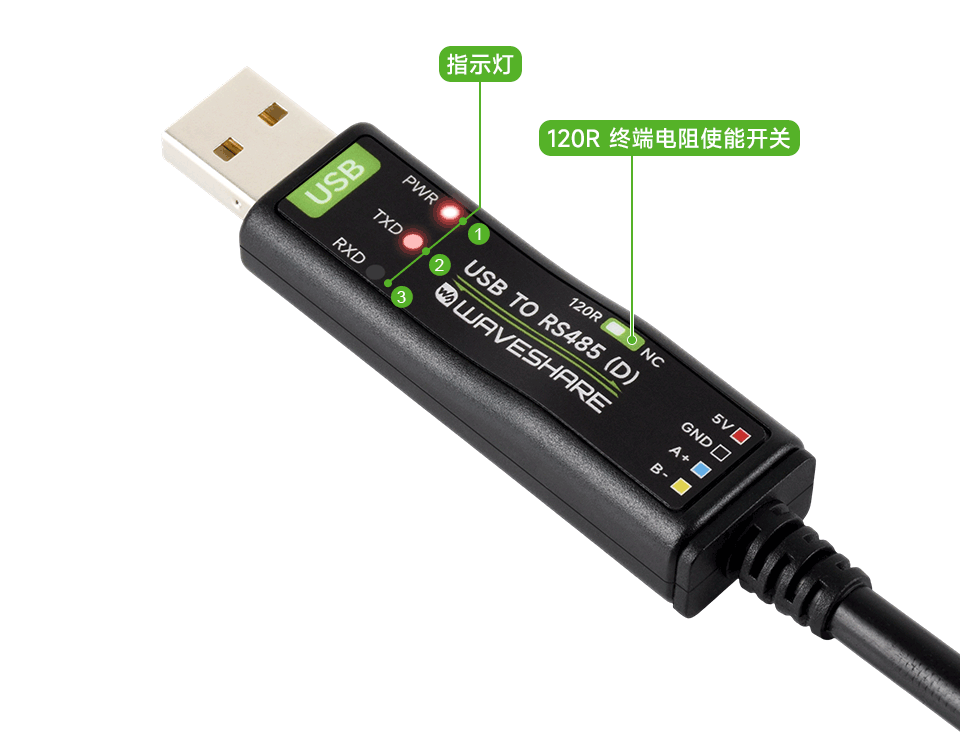

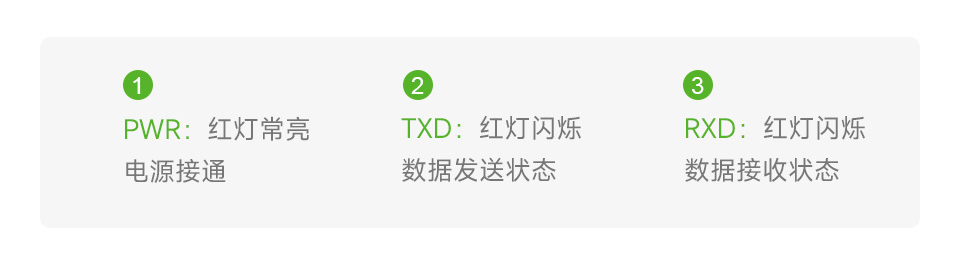

工作状态指示灯
板载 TXD、RXD 指示灯，USB 发送数据、RS485 返回数据一目了然，
便于现场调试与故障排查

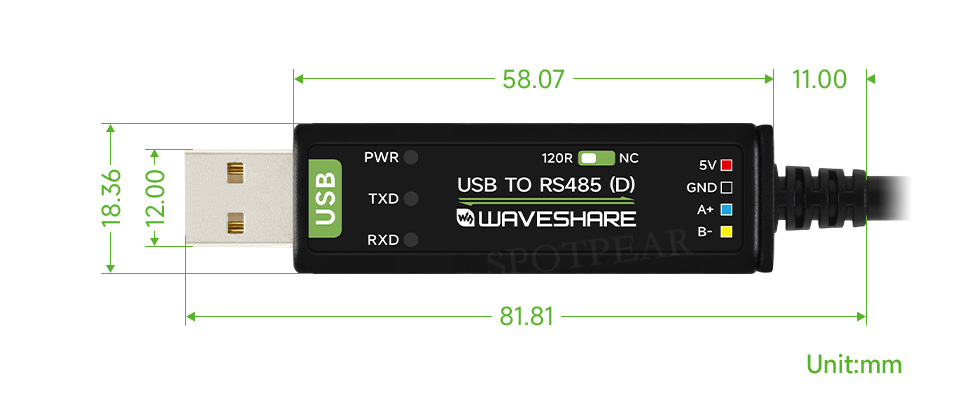

产品尺寸
