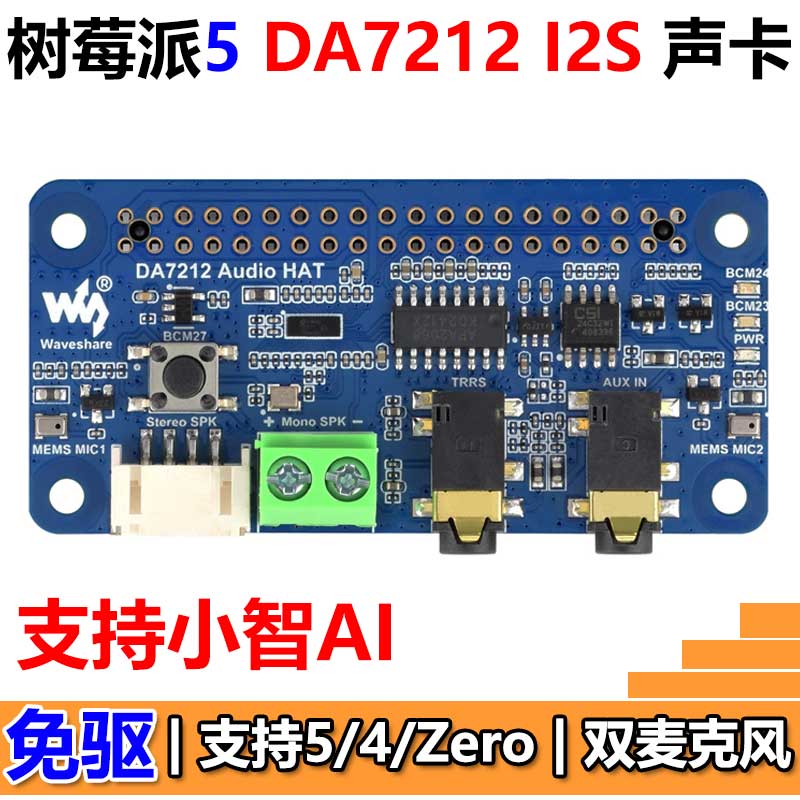

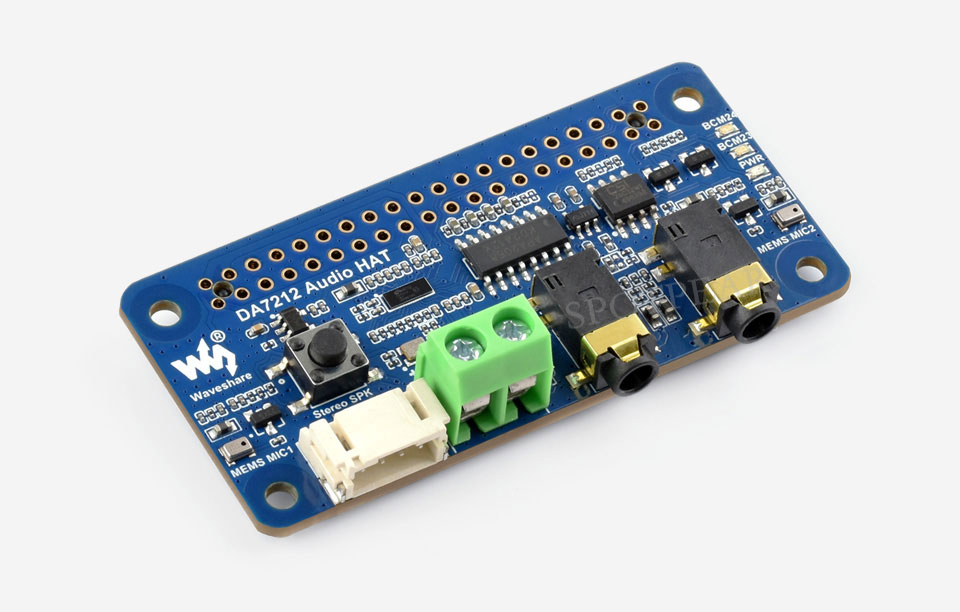

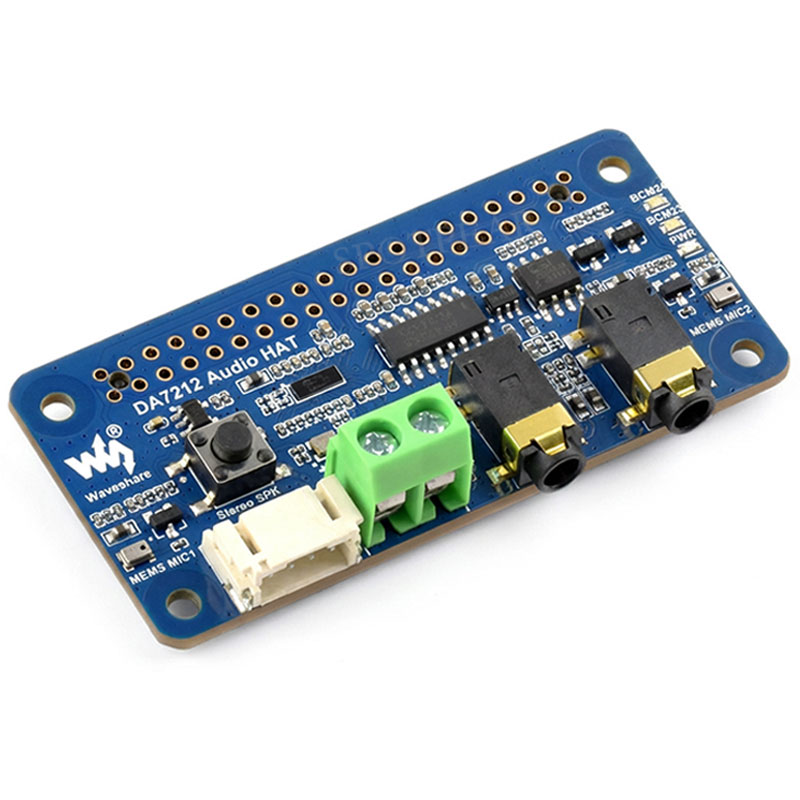

树莓派 DA7212 I2S 音频声卡
专为树莓派设计的音频声卡扩展板，立体声编解码，支持丰富音频处理功能
我的特性
- 基于 Raspberry Pi 40PIN GPIO 接口，适用于 Raspberry Pi 系列主板
- 采用 DA7212 专业立体声编解码芯片，通过 I2C 接口控制，I2S 接口传输音频
- 板载标准 3.5mm 耳机接口，可通过外接耳机播放音乐
- 板载 AUX 输入接口，方便扩展连接其他设备

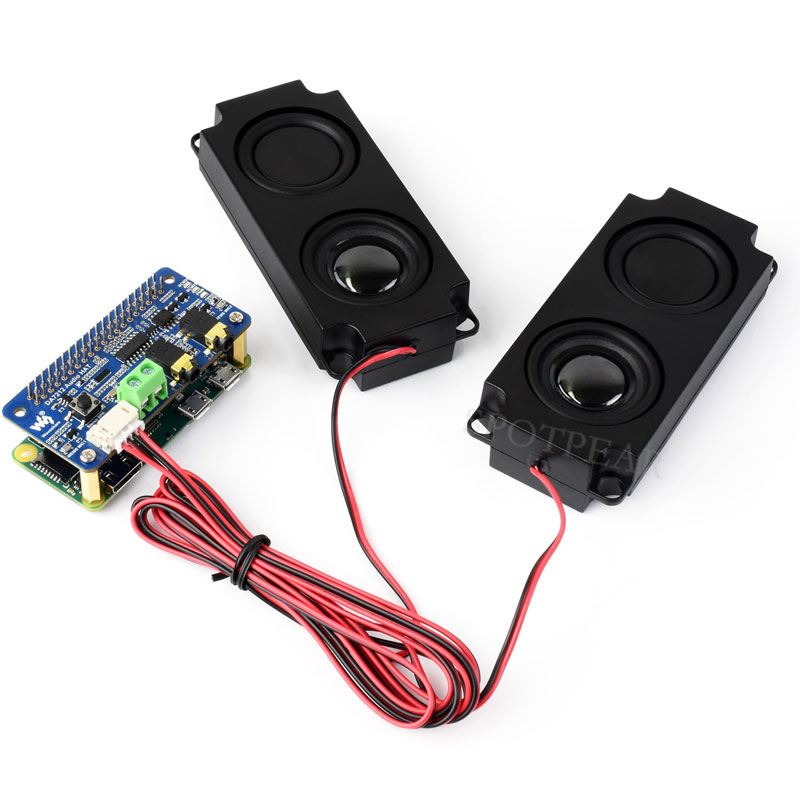

- 板载喇叭接线端子与 PH2.0 双通道喇叭接口，多类型接口兼容更丰富的使用场景
- 板载双麦克风，无需其他设备连接即可实现录音
- 板载自定义功能按键与自定义功能指示灯
- 最高支持采样频率 96KHz
- 最高支持 24-bit 分辨率
我的参数
| 音频编解码芯片 | DA7212 | DAC 信噪比 | 100dB |
|---|---|---|---|
| 供电电压 | 5V | ADC 信噪比 | 90dB |
| 逻辑电压 | 3.3V | 耳机驱动 | 160mW (16Ω@5V) |
| 控制接口 | I2C | 扬声器驱动 | 2.6W per channel (4Ω BTL) |
| 音频接口 | I2S | ||

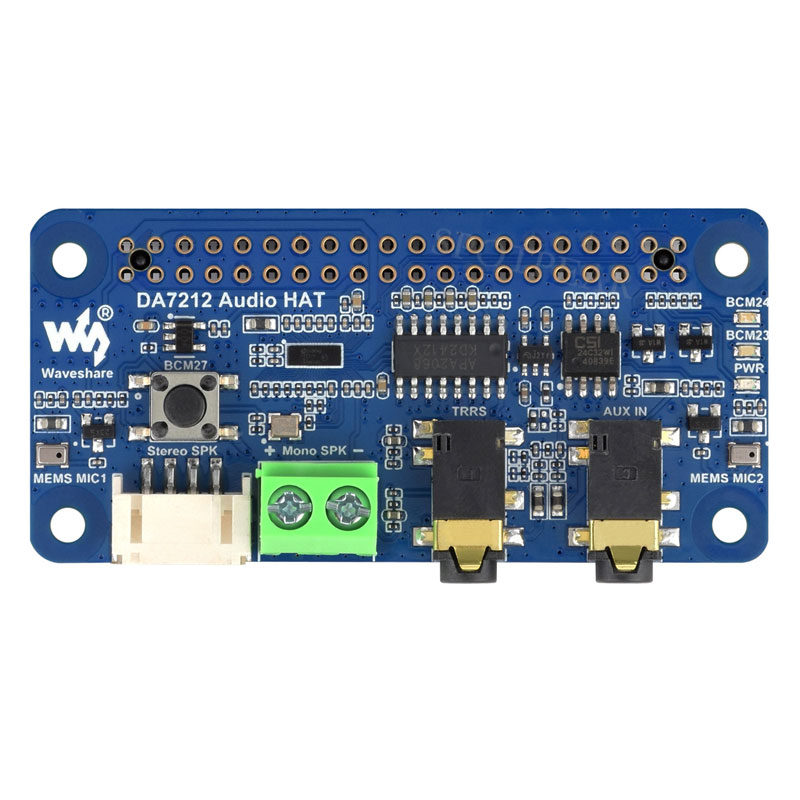

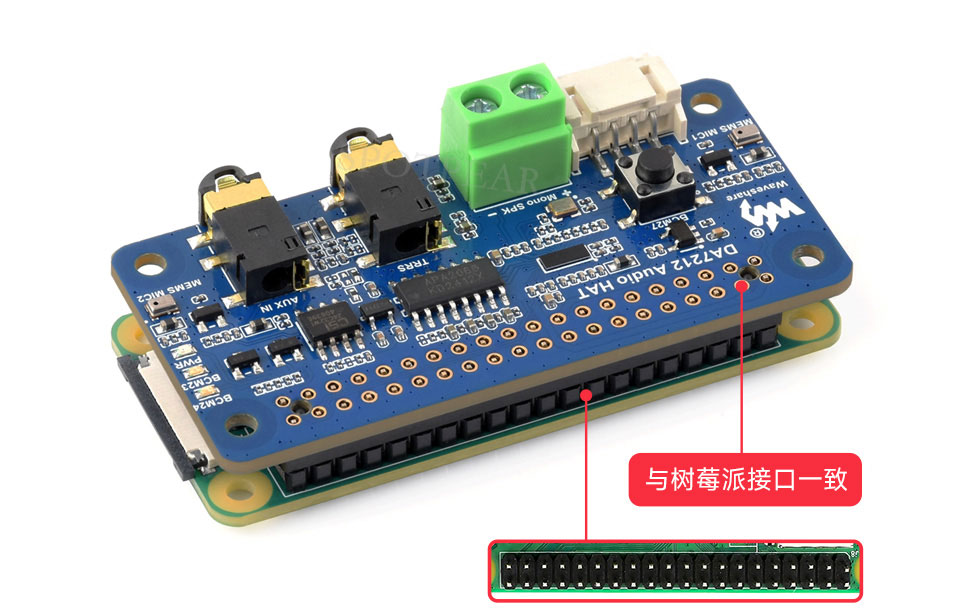

专为树莓派设计
基于 Raspberry Pi 40PIN GPIO 接口，适用于 Raspberry Pi 系列主板

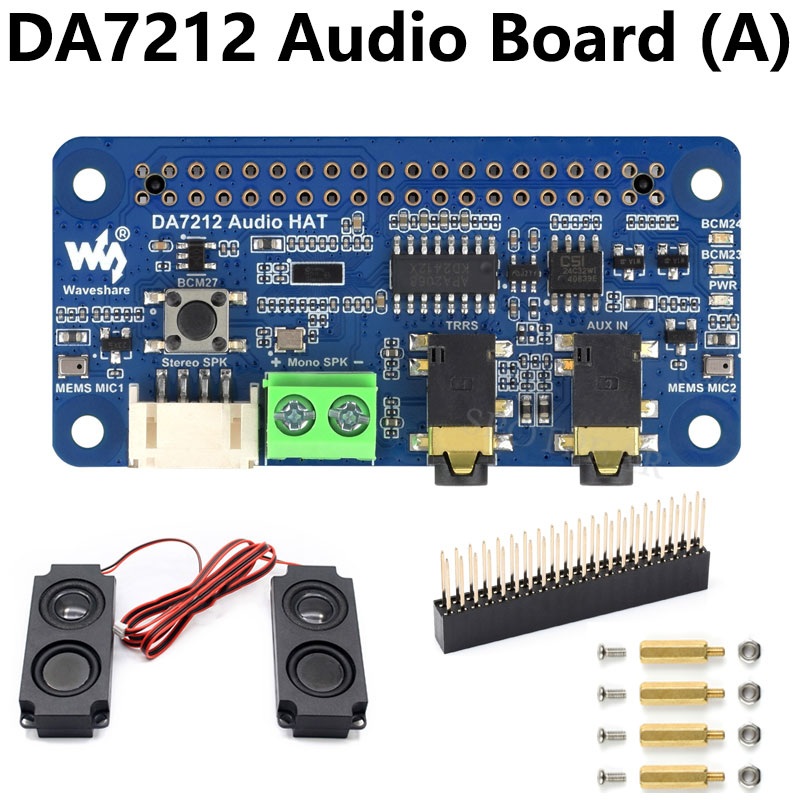

图片仅供展示，详细配置请参考配置清单

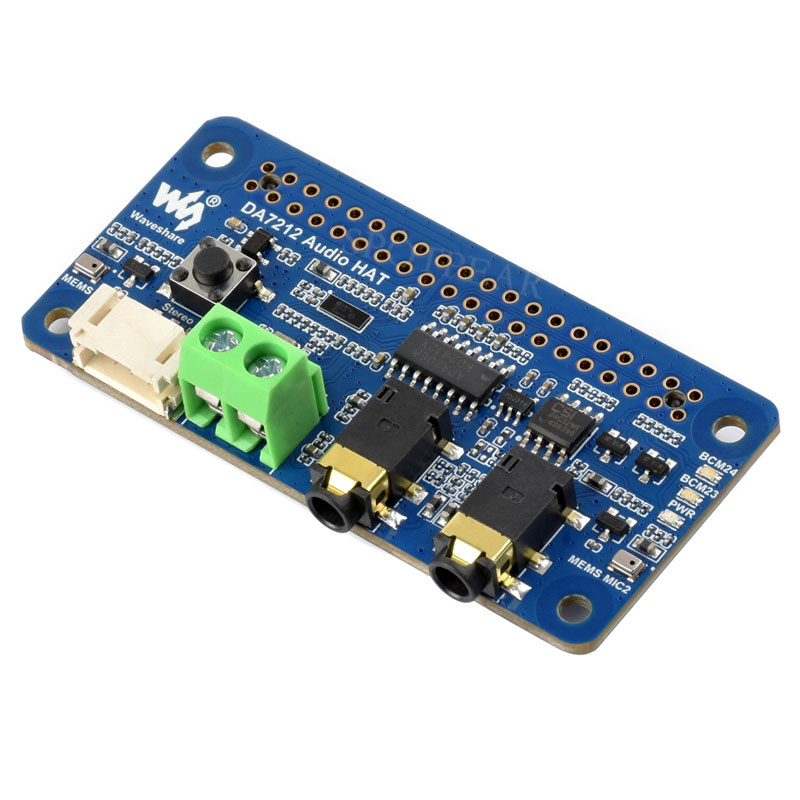

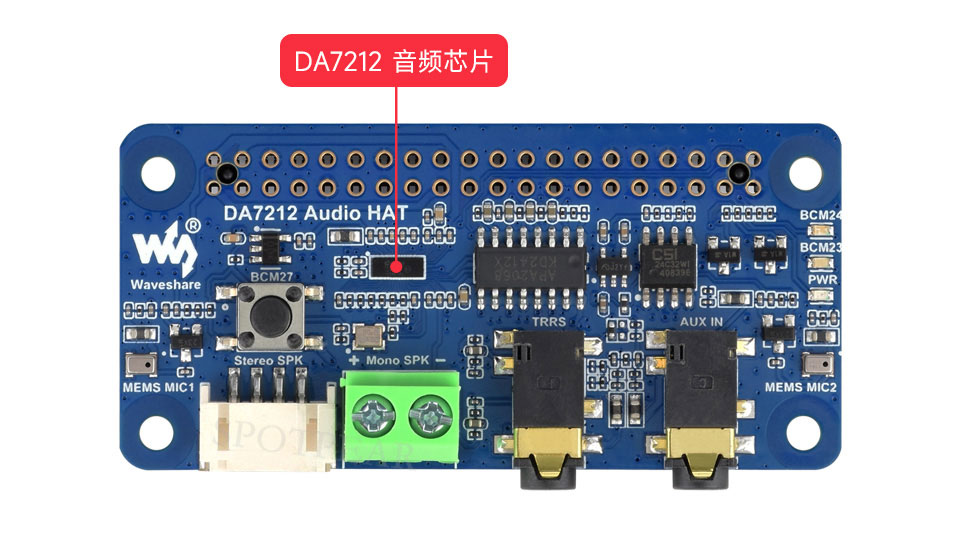

DA7212 音频芯片
立体声解码器，通过 I2C 接口控制，I2S 接口传输音频

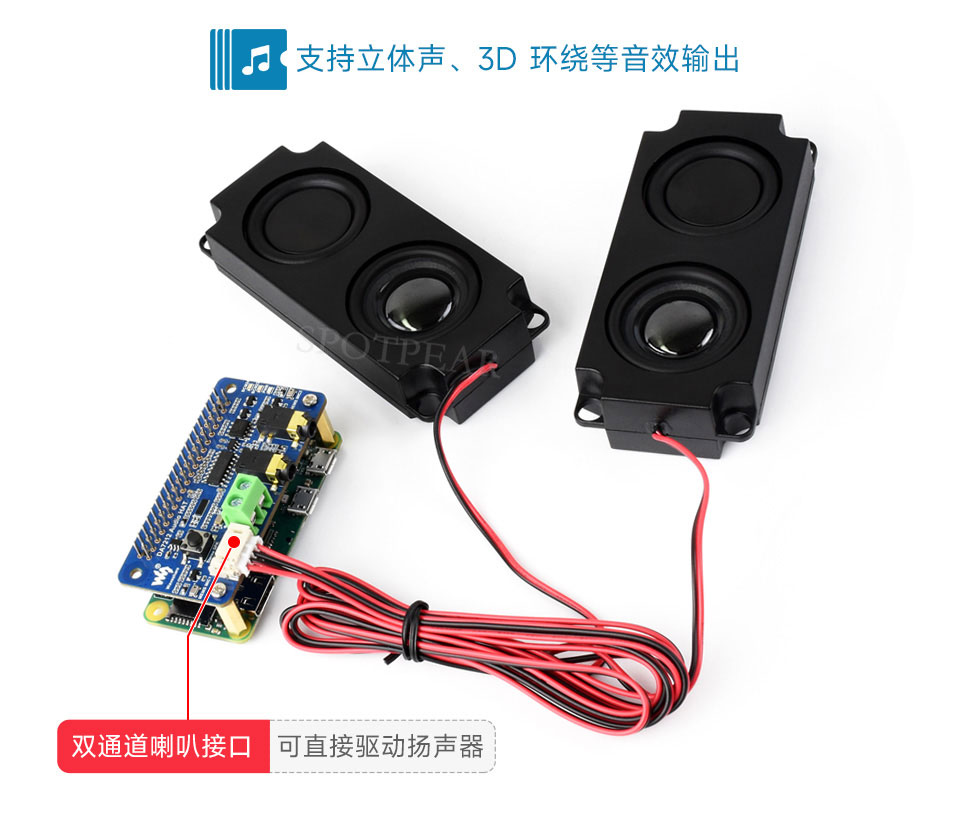

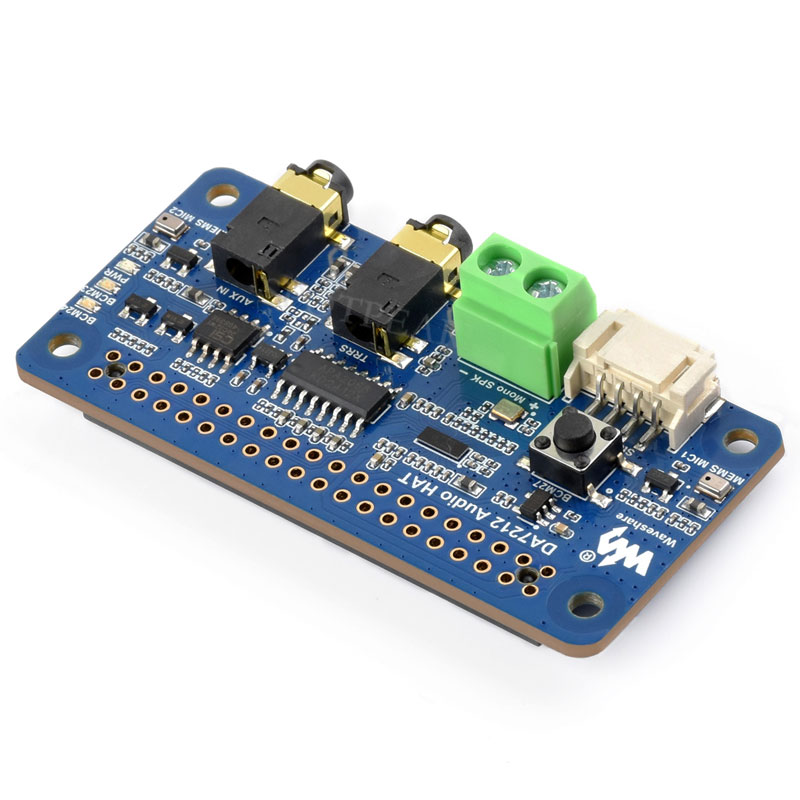

板载多类型音频接口
板载耳机、AUX 输入接口以及喇叭接口

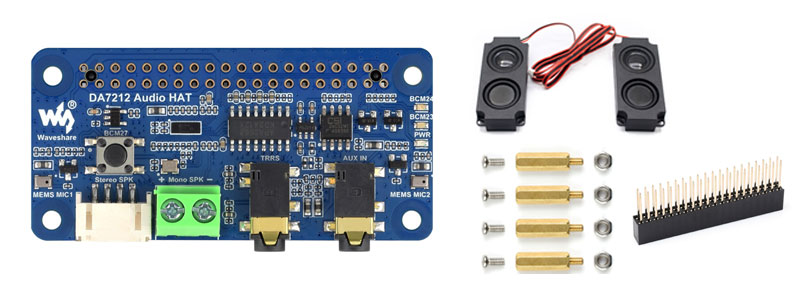

图片仅供参考，详细配置请参考配置清单

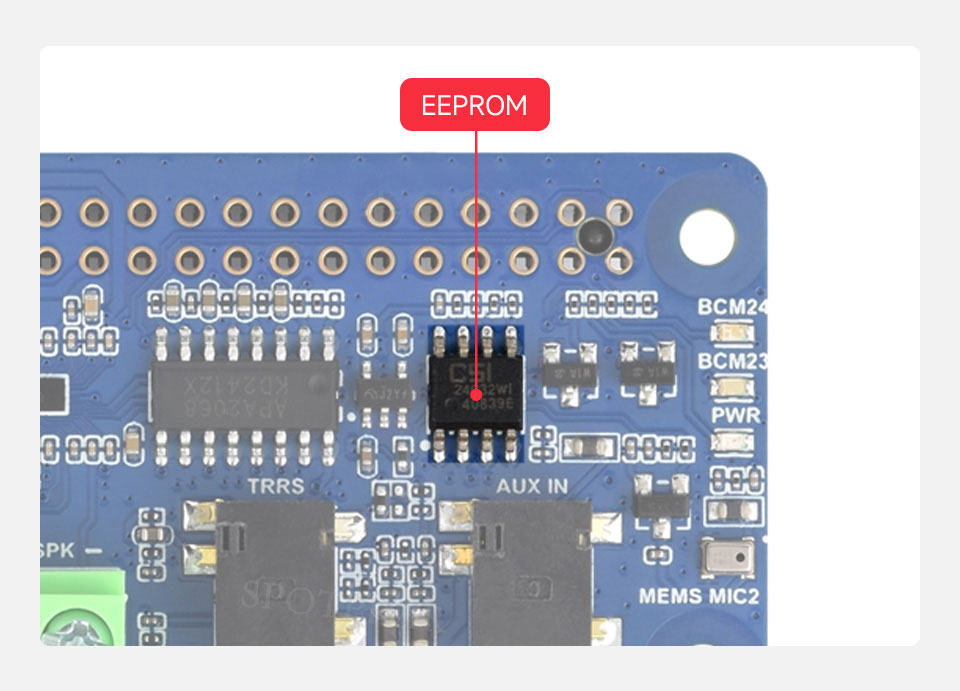

板载 EEPROM 固件
用于树莓派 OS 自动加载驱动

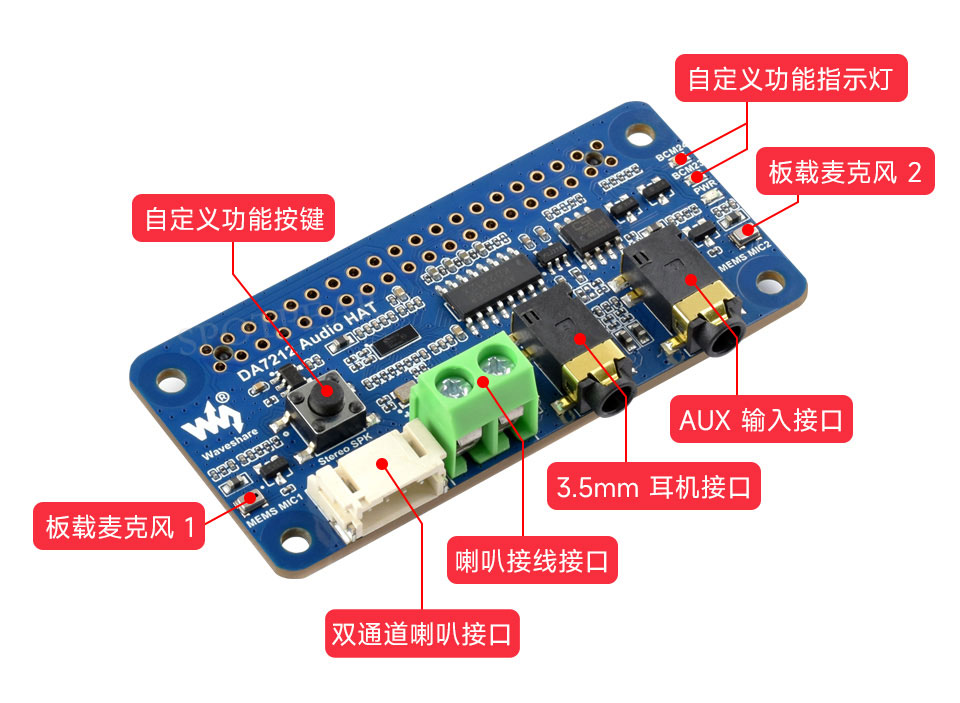

资源简介

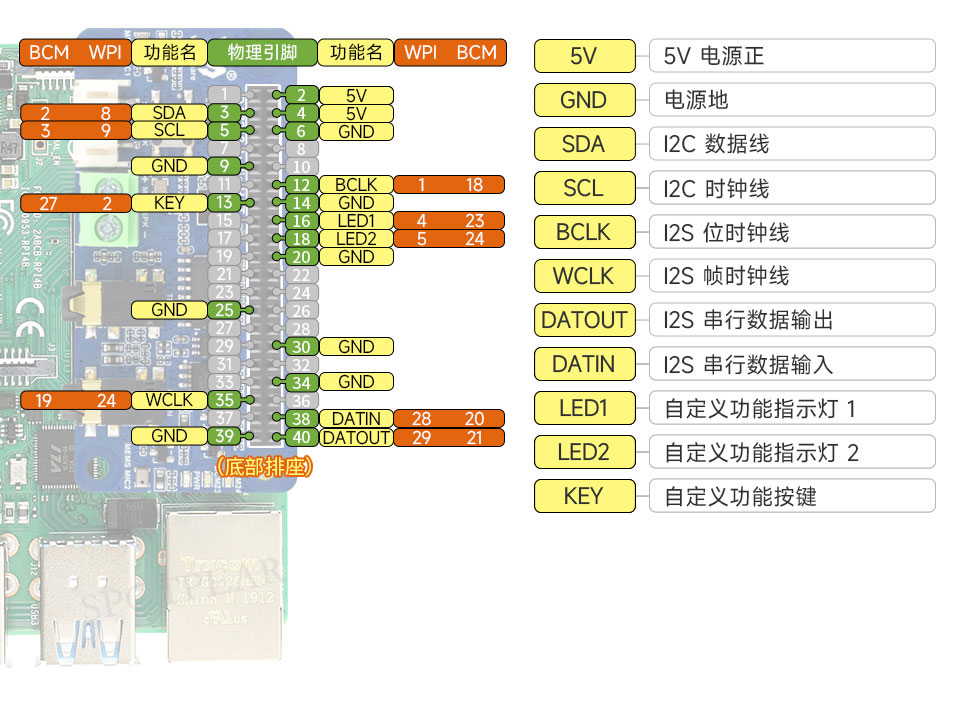

接口定义

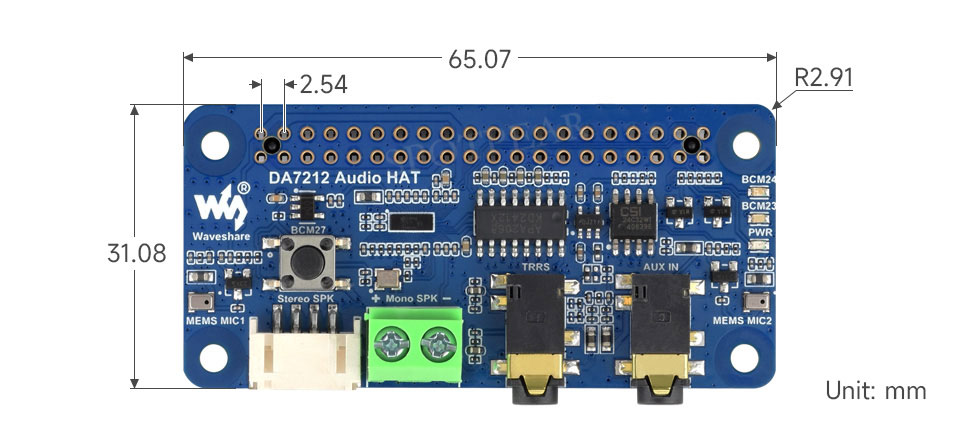

产品尺寸
