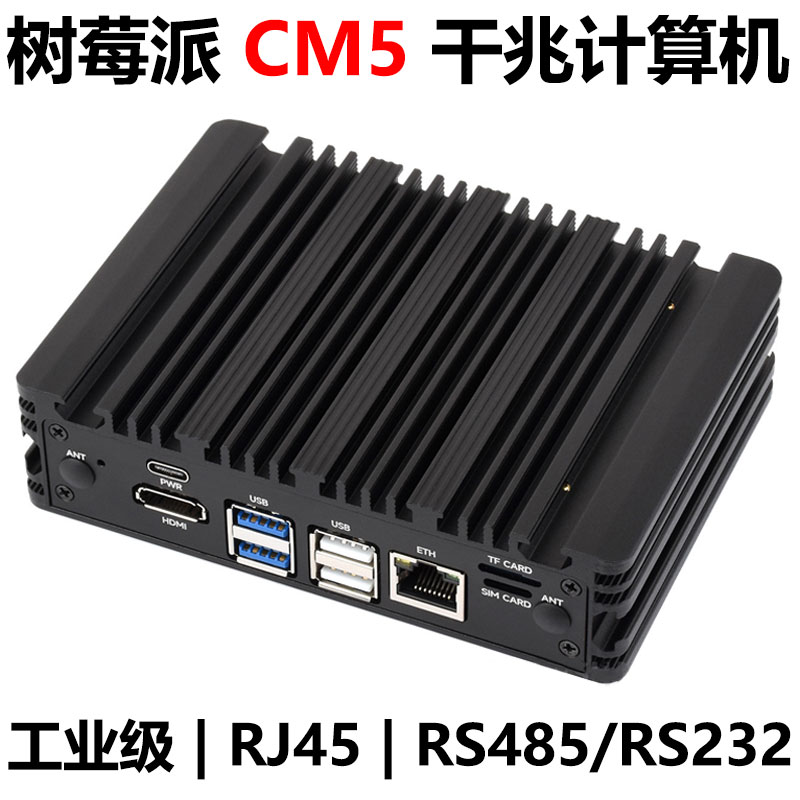

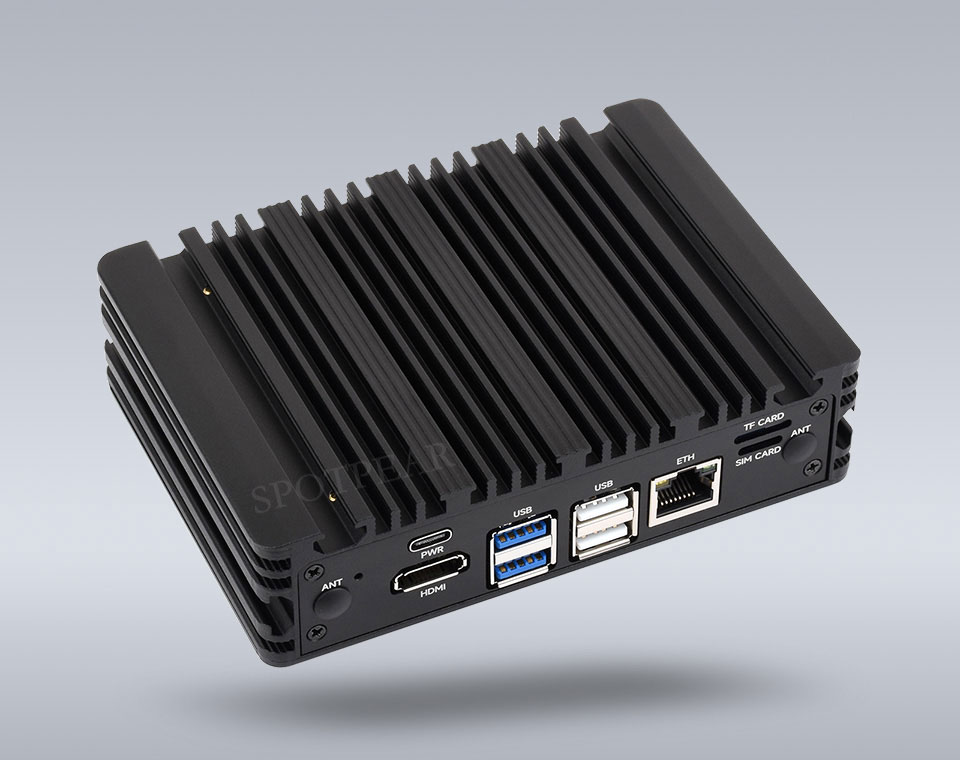

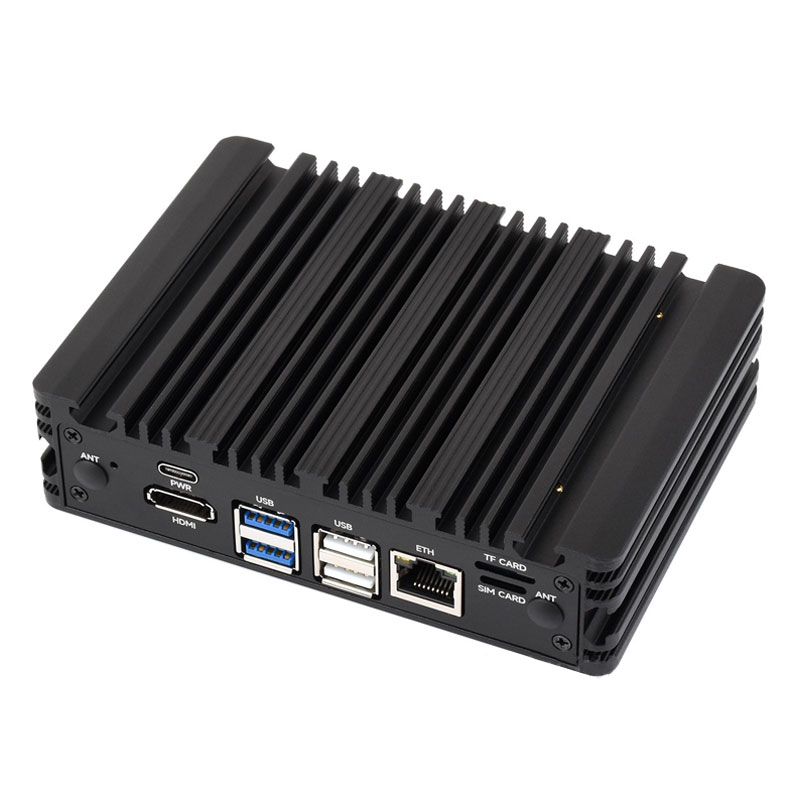

树莓派CM5千兆网口工业计算机RJ45带铝合金散热外壳
¥449
制造商：斑梨电子
SKU：010537900000
发布时间：2026-09-07 16:00
树莓派CM5工业计算机 1000M以太网RJ45接口 支持接入4G/5G通信模块 带铝合金散热外壳
树莓派工业计算机
专为树莓派 Compute Module 5 核心板设计

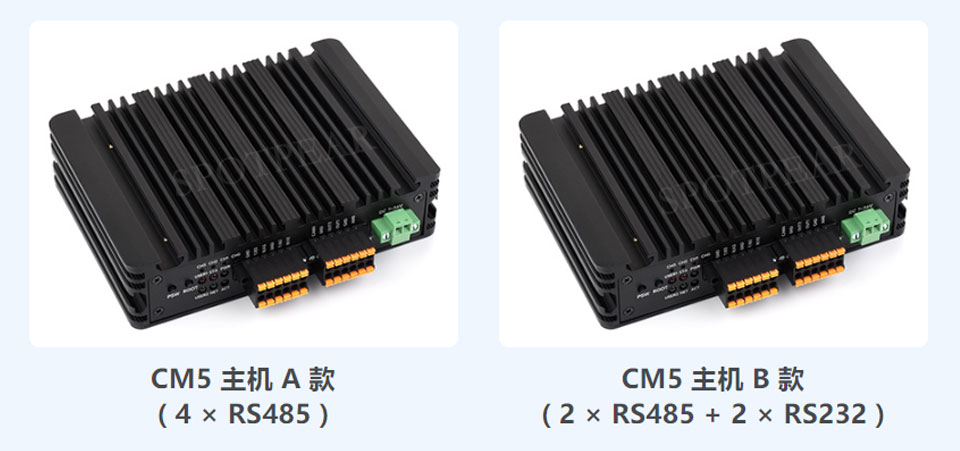

版本选择
(内部不包含 CM5，详细配置以配置清单为准)
以上版本都配备了铝合金散热外壳及电源
产品参数
| CM5 卡座 | 适用于 Compute Module 5 的所有版本 |
|---|---|
| 联网 | 1000M 以太网 RJ45 接口 |
| USB | USB 3.2 Gen1 × 2 |
| USB 2.0 接口 × 2 | |
| 视频 | HDMI 接口 × 1，支持 4K 输出 |
| M.2 | M.2 M KEY (PCIe Gen2/3 × 1，2230 / 2242 / 2260 / 2280) |
| M.2 B KEY，支持接入 4G / 5G 通信模块 | |
| 存储 | 板载 TF Card 插槽 (适用于不带 eMMC 的 CM5 版本) |
| 串行接口 | 2 × RS485 + 2 × RS232 或 4 × RS485 版本可选 |
| 1 × CAN 支持 1Mbps 通信速率 | |
| 数字输入输出 | 2 × 数字输出 + 2 × 数字输入 |
| 模拟输入 | 2 × ADC 模拟输入 (可通过拆焊器件实现 4 ~ 20mA 电流采集) |
| 风扇接口 | 5V，4PIN JST-SH PWM 风扇连接器 |
| 蜂鸣器 | 单路可控蜂鸣器 |
| 其他 | 板载 EEPROM 和加密芯片 |
| 电源输入 | 7V ~ 36V 宽电压 (接线端子)，5V 5A (Type-C) |

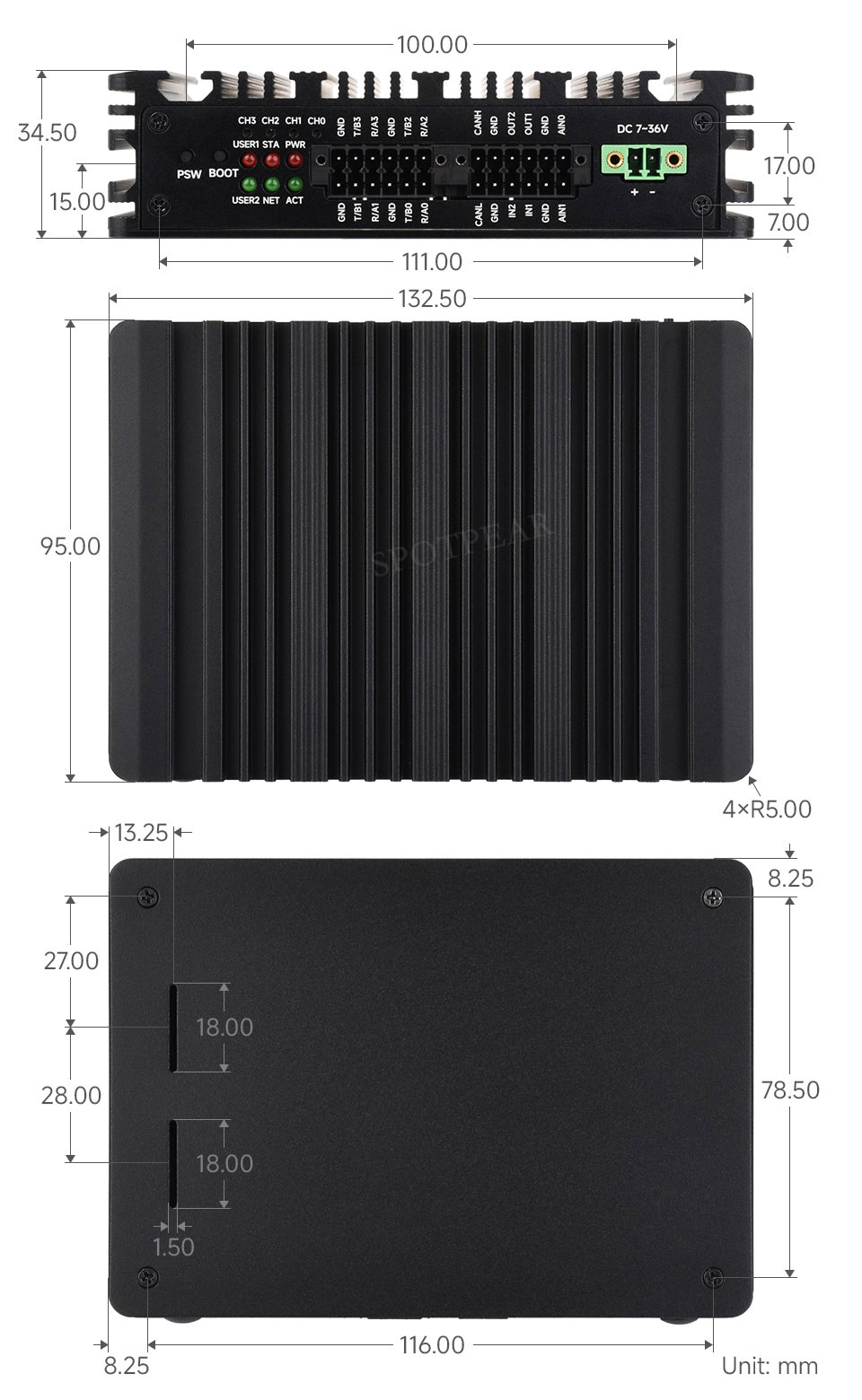

| 尺寸 | 132.50 × 92.00 × 34.50 (mm) |

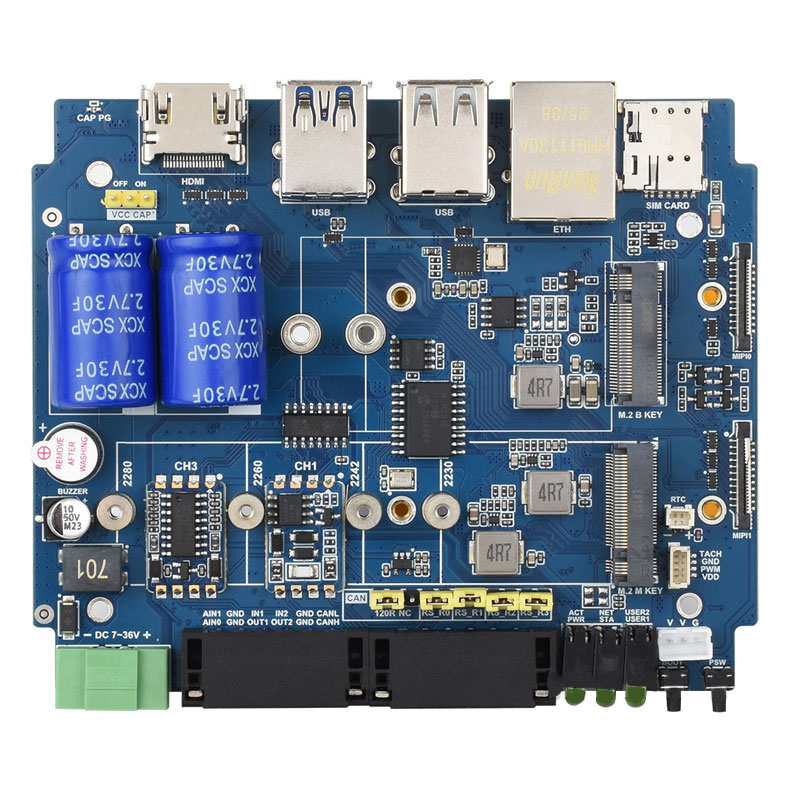

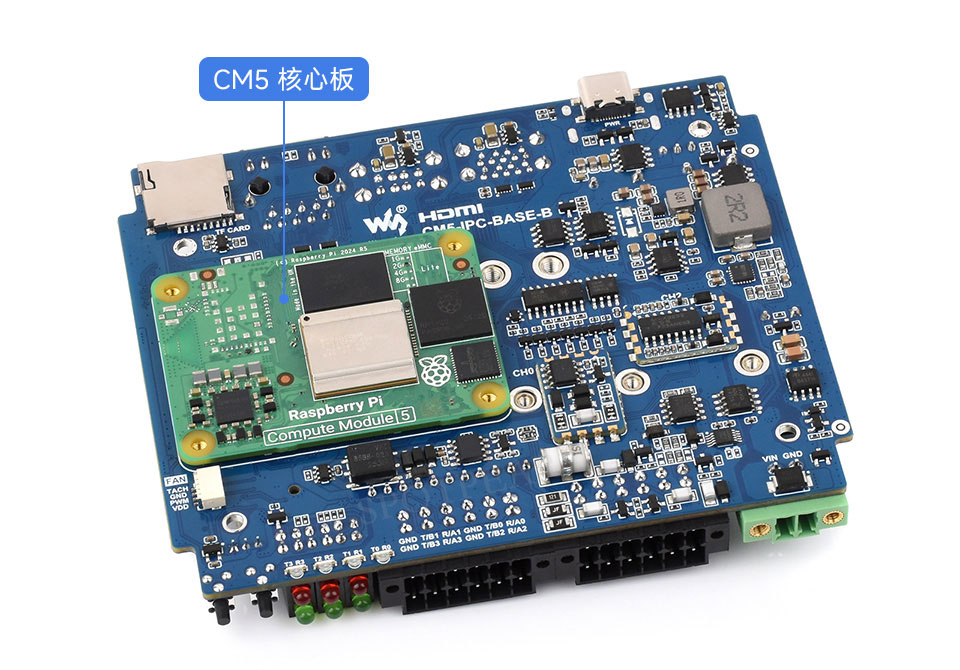

接入 Compute Module 5 核心板
板载标准的 CM5 连接器，
支持接入 Compute Module 5 Lite / eMMC 系列核心板
本图片仅供参考，详细配置请参阅配置清单

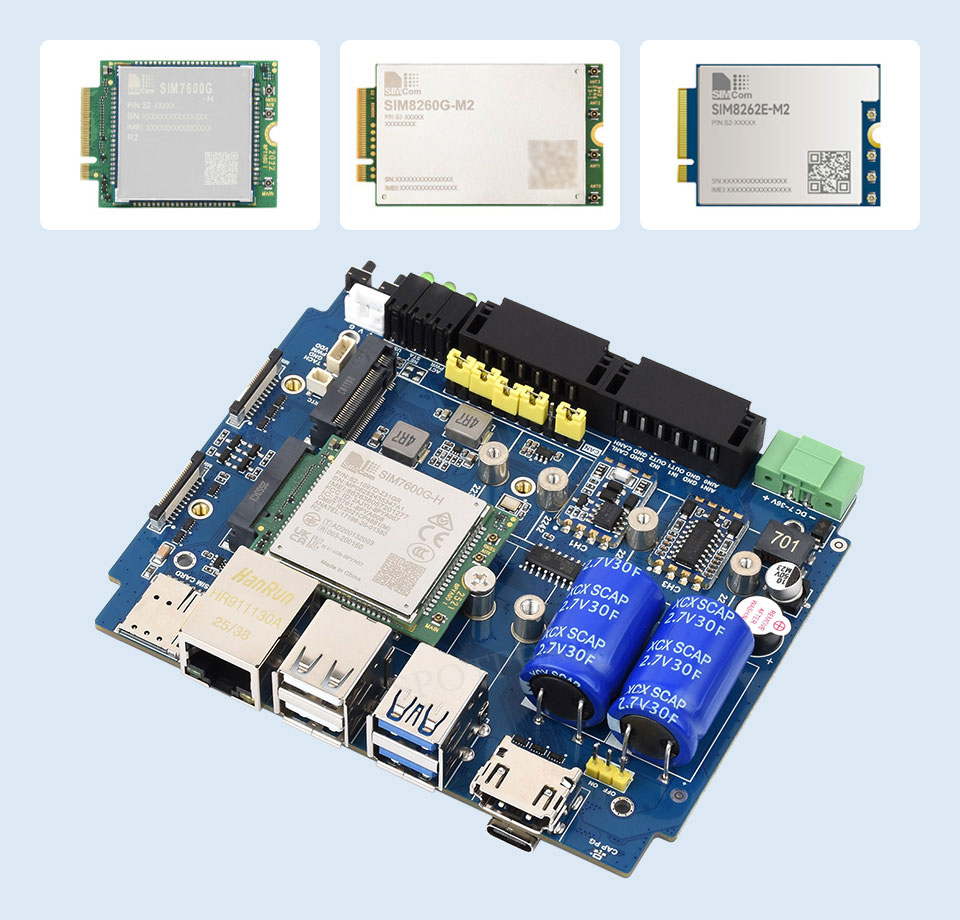

通信模块适配
本产品适用于以下类型的 M.2 B KEY 接口的通信模块
注意：全球通 5G / 4G / 3G / 2G 蜂窝功能需要接入通信模组才可以生效,
如有需要，请购买 SIM7600G-H-M.2、SIM8260G-M2 和 SIM8262E-M2

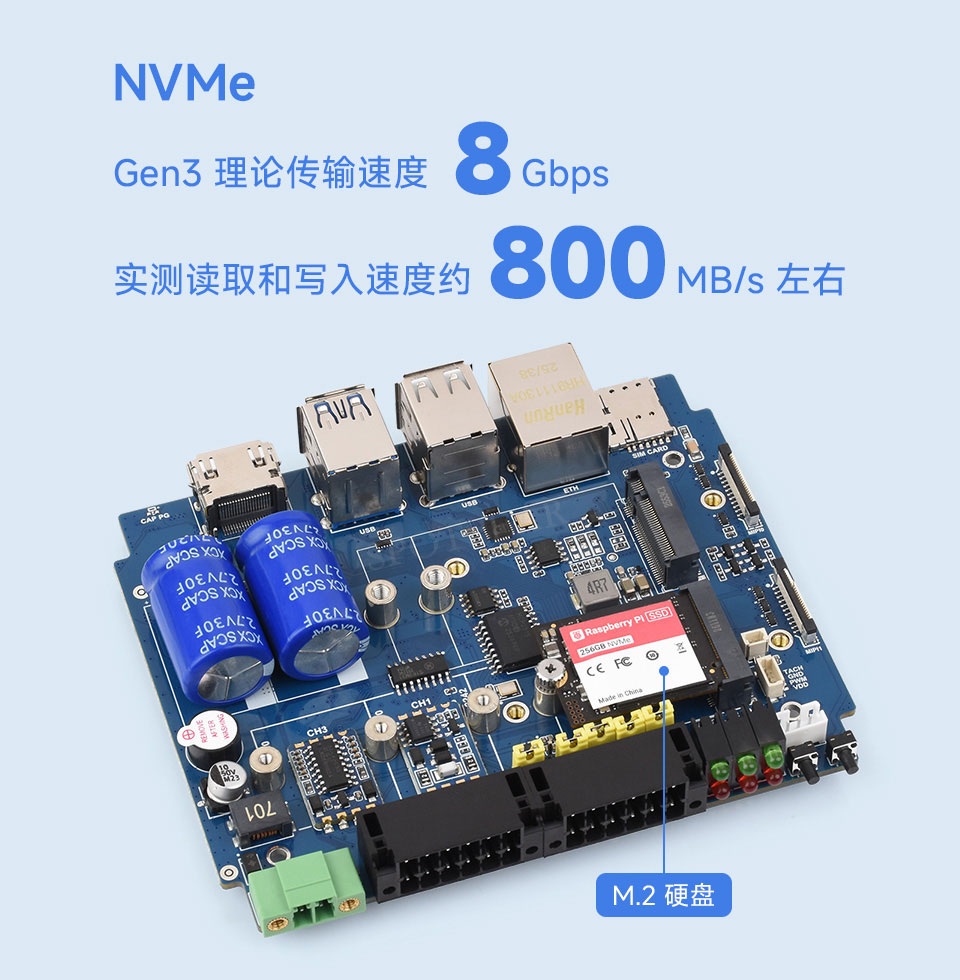

支持 M.2 NVMe 硬盘
相比树莓派的 TF 接口有更快的读写速度，
大幅提升系统或文件的读写速度，支持 NVMe SSD 启动树莓派
本图片仅供参考，详细配置请参阅配置清单

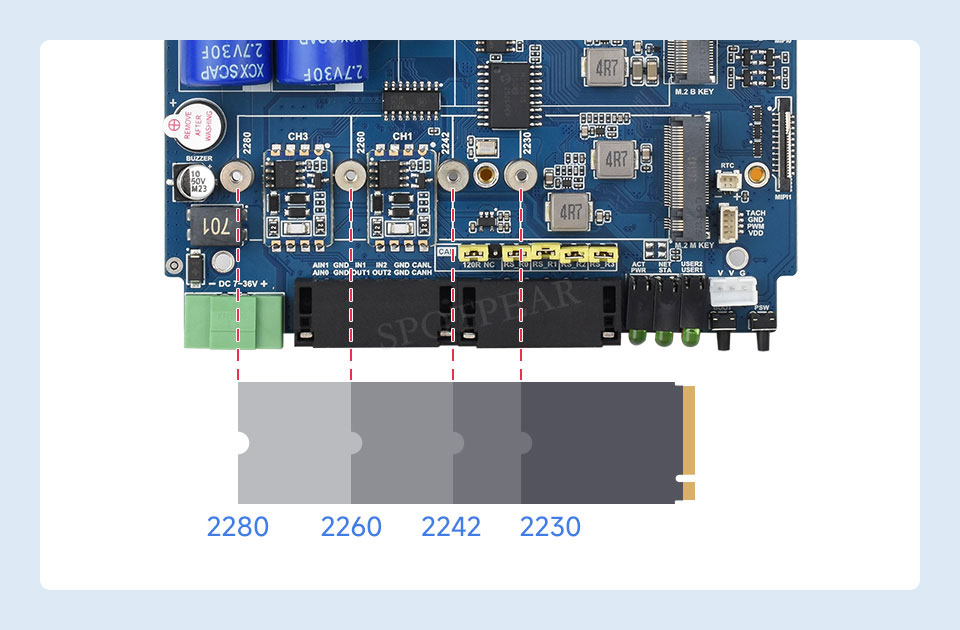

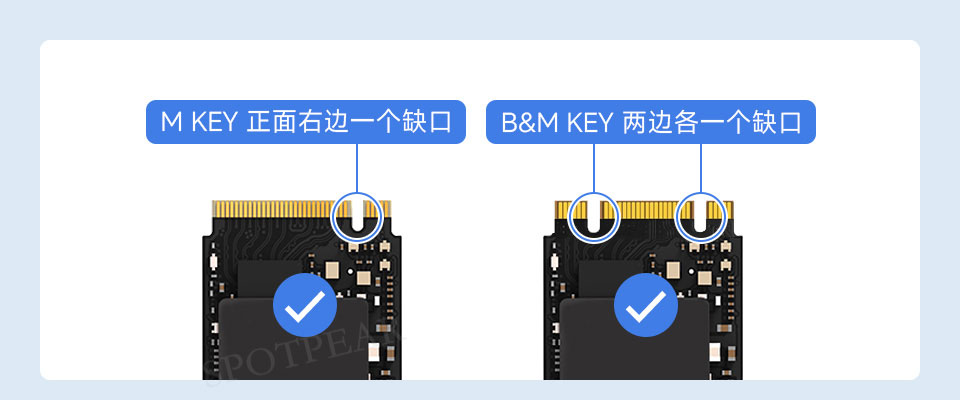

适用 M.2 尺寸
适用接口
注意：仅支持 NVMe 硬盘协议

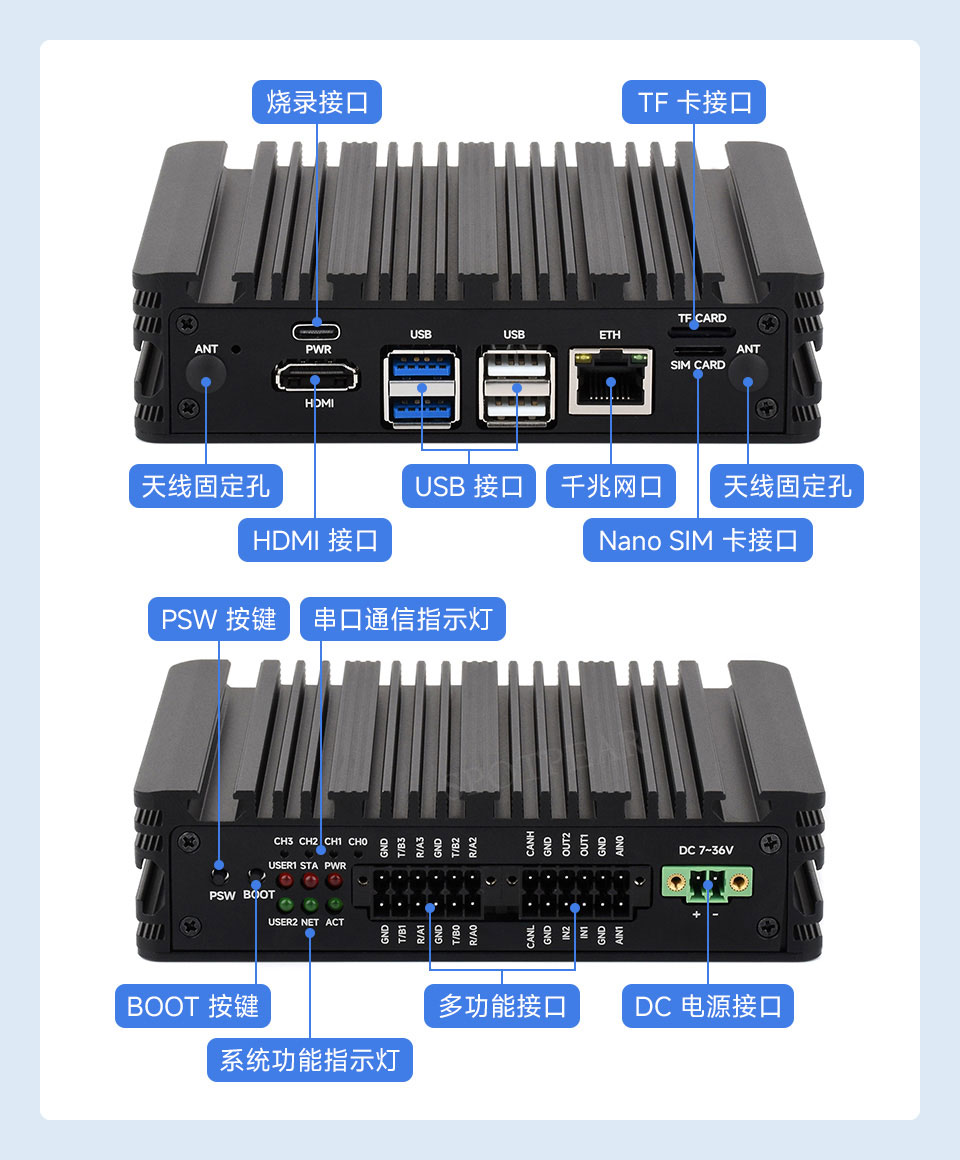

细致的孔位设计
确保每个接口都能高度贴合主板，接口处标注有清晰丝印，方便查看

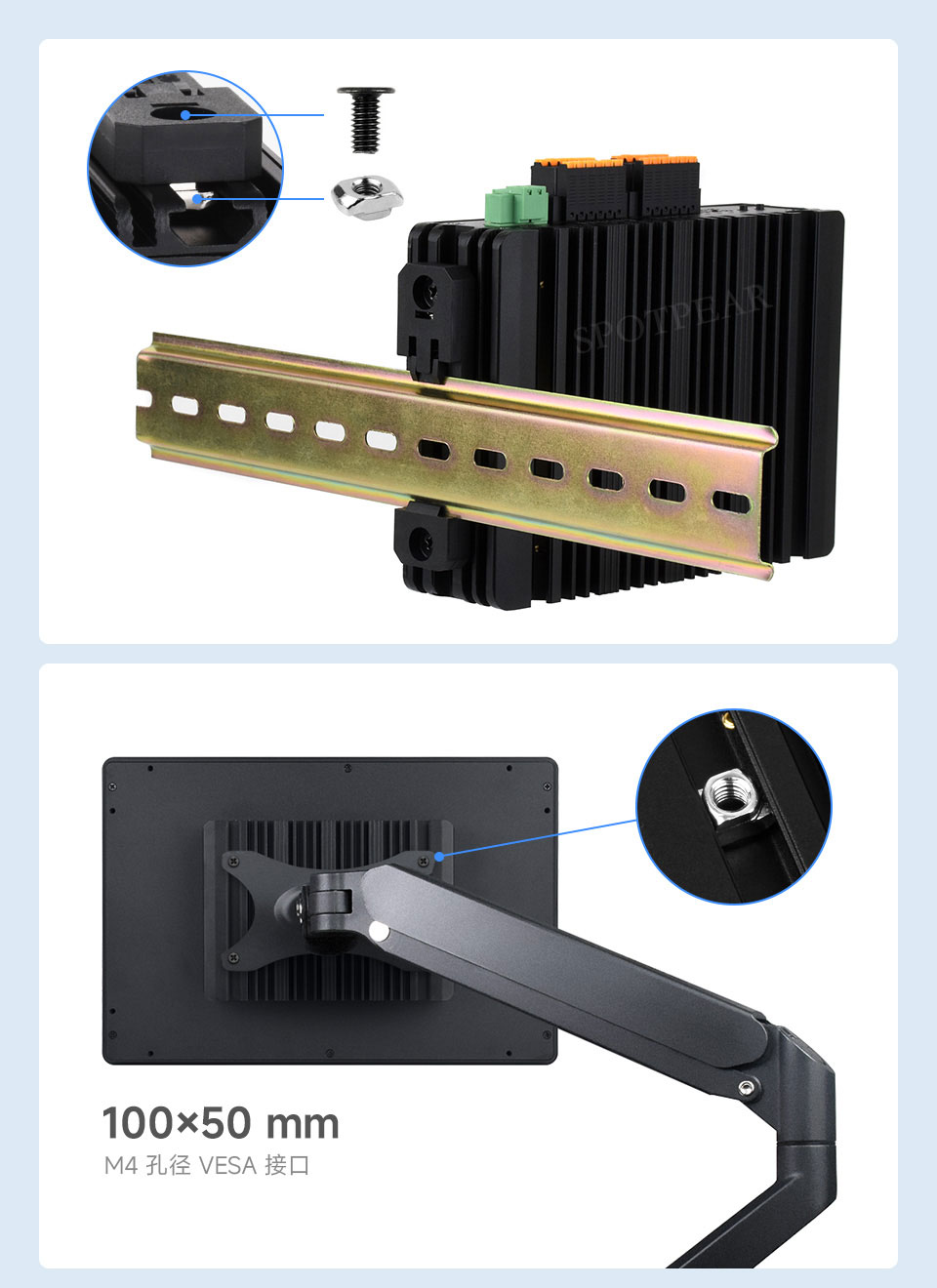

支持导轨支架
在侧面预留导轨安装螺丝孔，可以固定导轨，安装固定更方便
图片仅供展示，本产品包含导轨支架，兼容 VESA 安装方式

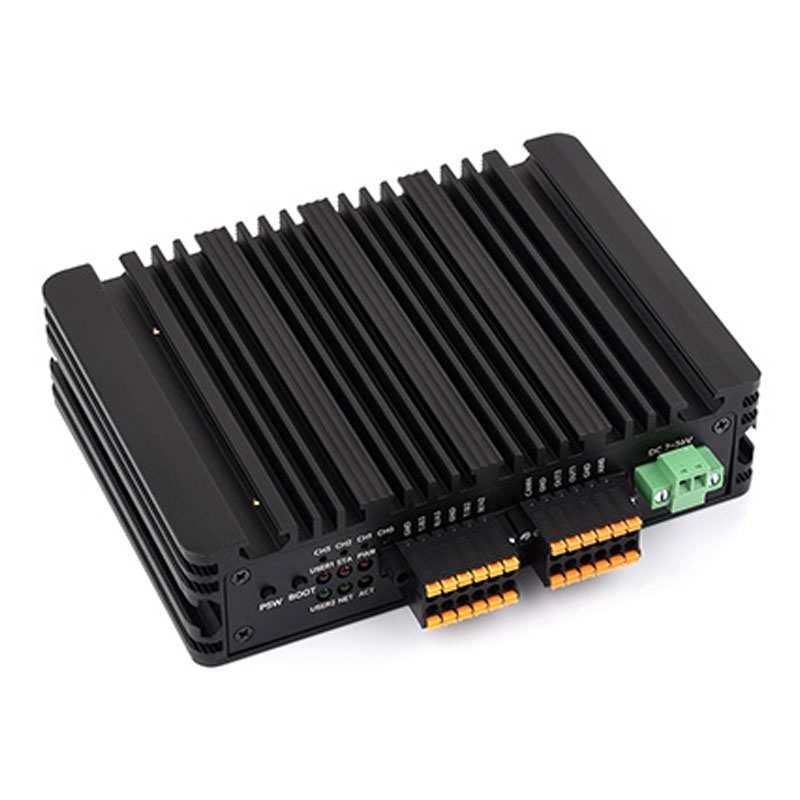

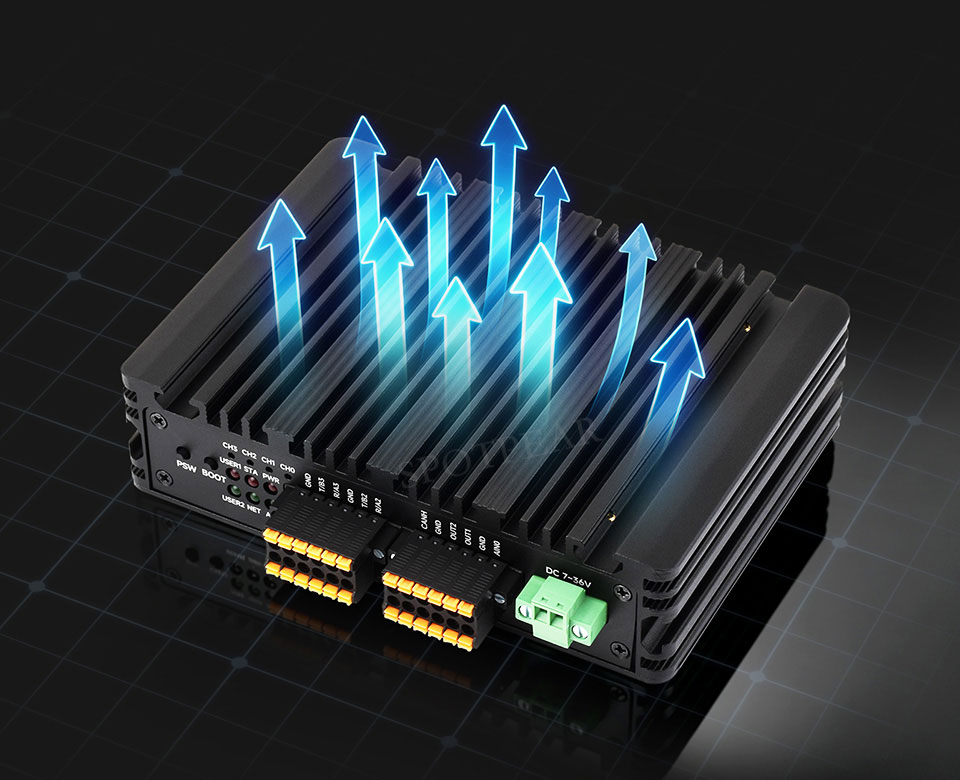

散热设计
外壳整体为铝合金材质，可大面积导热散热，配合散热鳍片，散热更高效

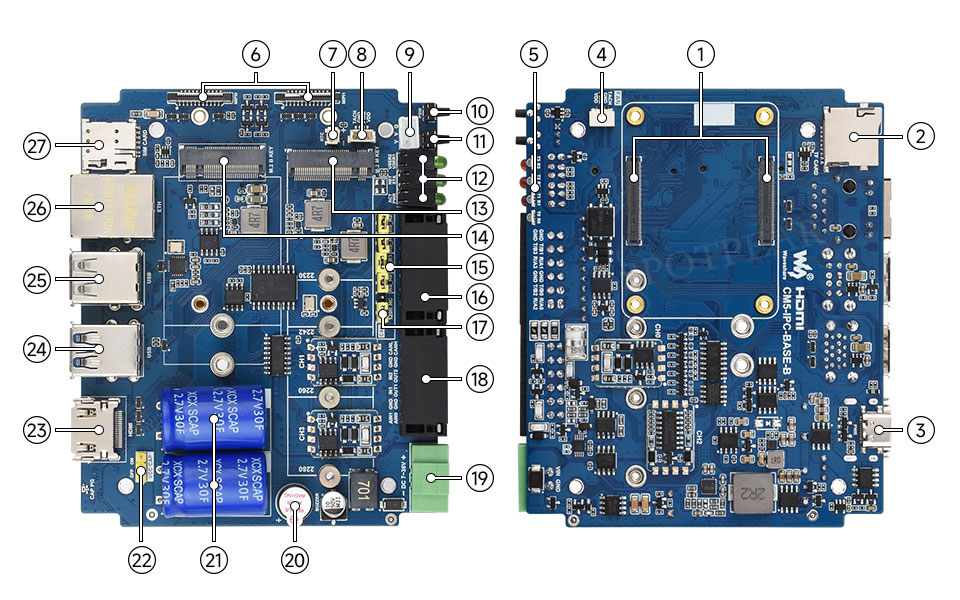

资源简介
- CM5 连接器
适用于 Compute Module 5 的所有版本
- TF 卡接口
用于接入带系统的 TF 卡，仅适用于不带 eMMC 的 CM5 版本
- Type-C 接口
可以作为供电接口、eMMC 烧录接口或者 USB OTG 接口
- FAN 接口
方便接入散热风扇，风扇接口为 5V，4PIN JST-SH PWM 风扇连接器 (与风扇接口 8 并联，仅允许接入 1 个风扇)
- 串口通信指示灯
- 双 MIPI 接口
支持接入 DSI 显示器或者 CSI 摄像头
- RTC 电池连接座
可使用对应接口的 RTC 电池给 RTC 供电
- FAN 接口
方便接入散热风扇，风扇接口为 5V，4PIN JST-SH PWM 风扇连接器 (与风扇接口 4 并联，仅允许接入 1 个风扇)
- 5V 输出接口
- PSW 电源按键
长按强制关机，短按软关机或者开机
- BOOT 按键
上电前按下，上电后再松开即可进入烧录模式
- 系统功能指示灯
- M.2 M KEY
支持 2280 / 2260 / 2242 / 2230 NVMe 硬盘或者 AI 模块
- M.2 B KEY
支持接入 4G / 5G 通信模块
- RS485 终端电阻跳线帽
当对应接口为 RS232 时，对应位置终端电阻无效
- RS485 / RS232 接口
根据版本对应相应接口
- CAN 终端电阻跳线帽

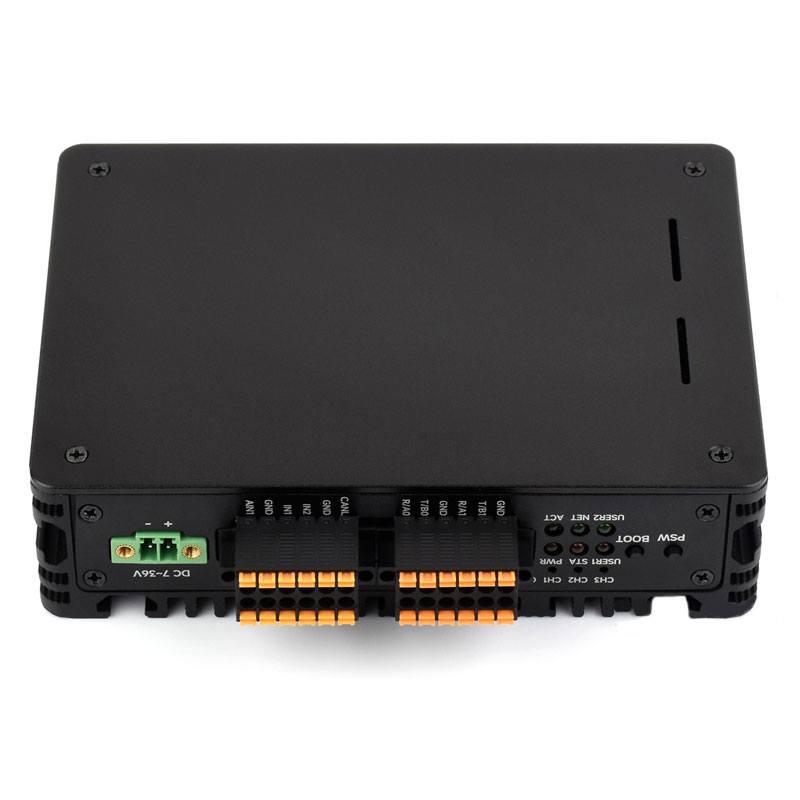

- 多功能接口
包含一路 CAN 接口 (最高支持 1Mbps)、2 路数字输入、2 路数字输出与 2 路模拟输入
- DC 电源接口
支持 DC 7V ~ 36V 供电
- 蜂鸣器
- 掉电保护电容
- 充电使能跳线帽
需要为保护电容充电时将跳线帽切为 ON，充满会自动停止充电
- HDMI 接口
支持 4K 输出
- 双 USB 3.0 接口
2 个 USB 3.2 Gen1 Type-A 接口，USB 3.2 Gen1 最高支持 5Gbps
- 双 USB 2.0 接口
2 个标准 USB 2.0 Type-A 接口
- 1000M 网口
RJ45 1000M 网口，支持 10M / 100M / 1000M 网络接入
- Nano SIM 卡接口

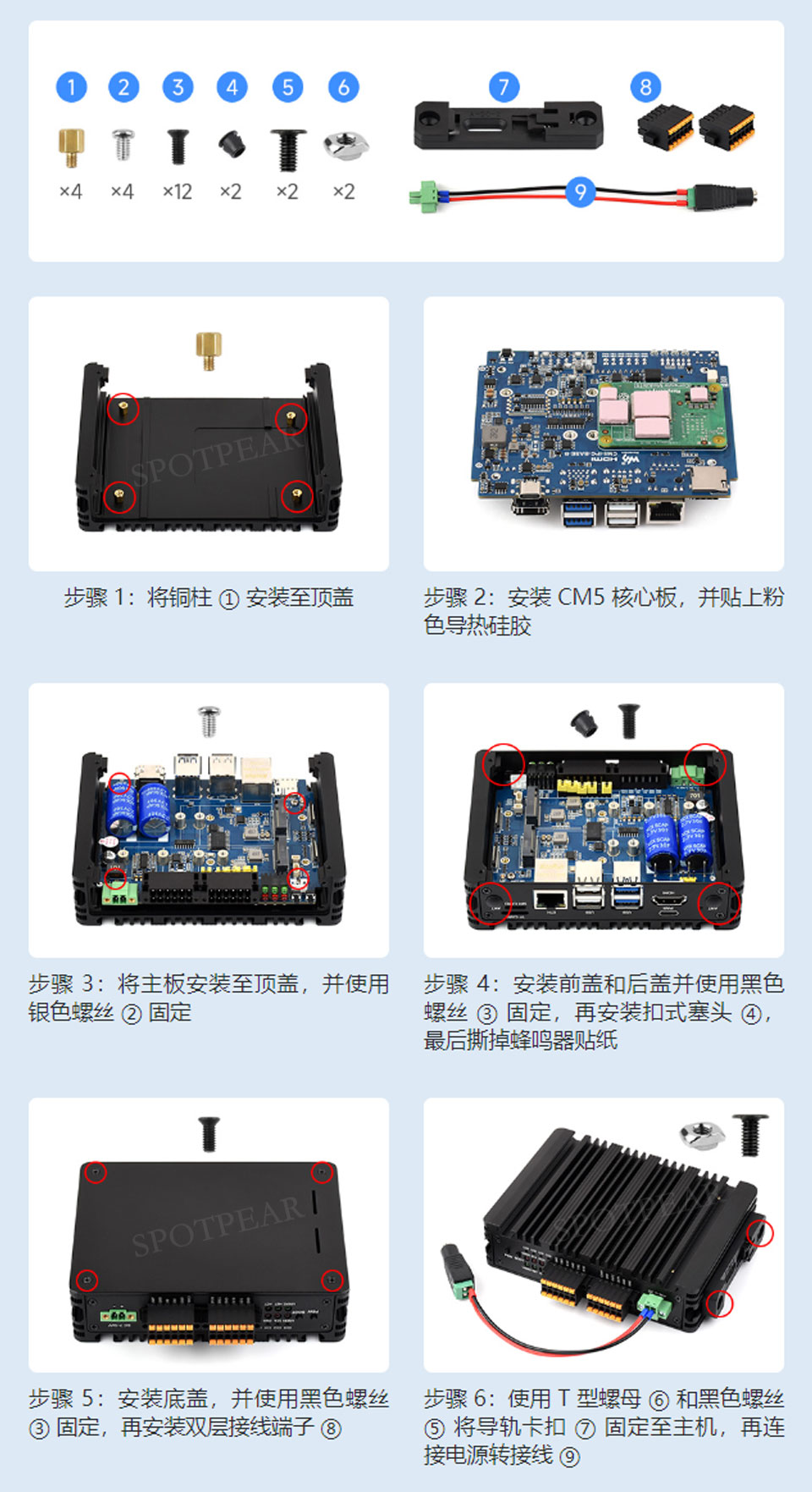

组装示例
图片仅供展示，详细配置请查看配置清单

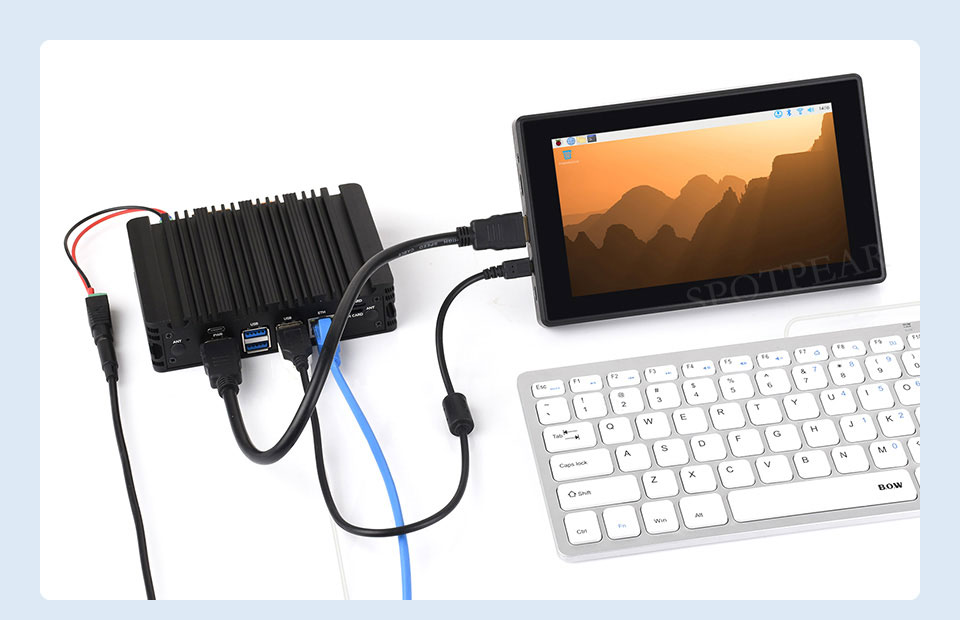

应用示例
适用于远程通信的树莓派应用或者其他工业场合
