树莓派 CM5 双网口扩展板
专为树莓派 Compute Module 5 核心板设计
产品参数
| CM5 卡座 | 适用于 Compute Module 5 的所有版本 |
|---|---|
| 联网 | 1000M 以太网 RJ45 接口 2500M 以太网 RJ45 接口 |
| 连接器 | Raspberry Pi 40PIN GPIO 接口 |
| USB | USB 3.2 Gen1 × 1 USB 2.0 × 1 Type-C（USB2.0）× 1 |
| MIPI | 4-lane MIPI 接口 × 2 (22PIN 0.5mm FFC 连接器) |
| 视频 | HDMI 接口 × 1，支持 4K 输出 |
| M.2 | M.2 M KEY（PCIe Gen2/3 x 1） |
| 存储 | 板载 Micro SD 卡插槽 (适用于不带 eMMC 的 CM5 版本) |
| 风扇接口 | 5V，4PIN JST-SH PWM 风扇连接器 |
| 电源输入 | DC 5V 5A |
| 尺寸 | 101 × 62 × 23.4（mm） |
接入 Compute Module 5 核心板
板载 40PIN GPIO 接口及标准的 CM5 连接器
支持接入 Compute Module 5 Lite / eMMC 系列核心板

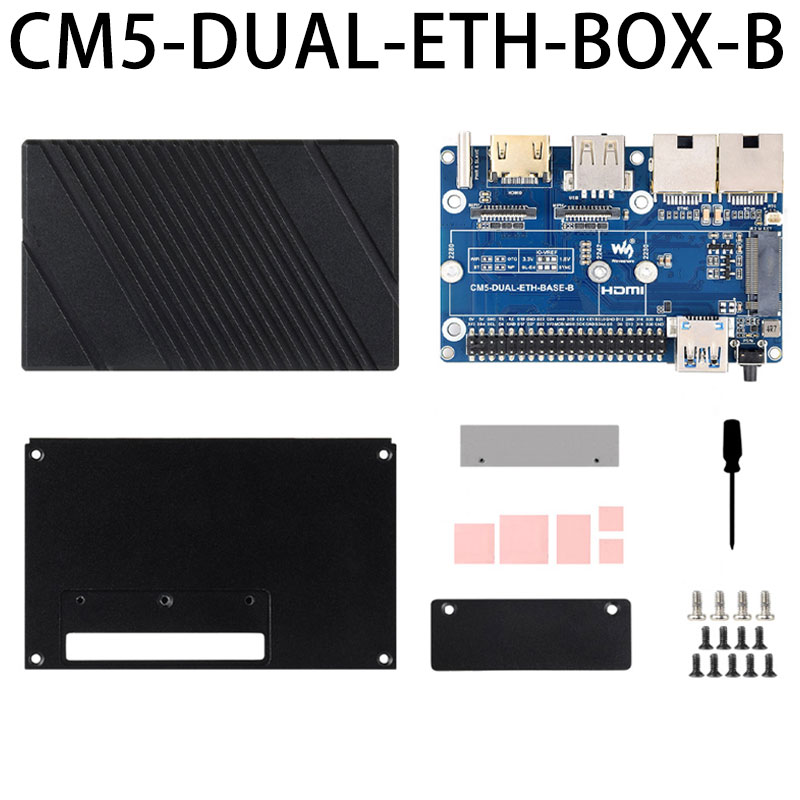

本图片仅供参考，详细配置请参阅配置清单
支持 M.2 NVMe 硬盘
相比树莓派的 Micro SD 接口有更快的读写速度，
大幅提升系统或文件的读写速度，支持 NVMe SSD 启动树莓派
本图片仅供参考，详细配置请参阅配置清单
适用 M.2 硬盘尺寸
适用硬盘接口
注意：仅支持 NVMe 硬盘协议
外壳被动散热
外壳被动散热，无风扇噪音
更多丰富的接口
搭载 ETH / MIPI / HDMI / Micro SD / USB / M.2 M KEY
等多种接口，使用更方便
细致的孔位设计
确保每个接口都能高度贴合主板
接口处标注有清晰丝印，方便查看
资源简介
- RJ45 2500M 网口
支持 10M / 100M / 1000M / 2500M 网络接入
- RJ45 1000M 网口
支持 10M / 100M / 1000M 网络接入
- USB 2.0 接口
标准 USB 2.0 接口
- HDMI 接口
支持 4K 输出
- Type-C 供电接口
DC 5V 供电接口，也可作为 eMMC 烧录接口
- 40PIN GPIO 接口
方便接入各种 HAT / HAT+ 模块
- USB 3.2 Gen1 接口
支持 5Gbps 读写
- PSW 按键
长按强制关机，短按软关机或者开机
- M.2 M KEY
支持 2230 / 2242 / 2280 NVMe 硬盘或者 AI 模块
- RTC 电池接口
SH1.0 插座，用于外接 RTC 电池，维持实时时钟运行
- MIPI 接口
支持接入 DSI 显示器或者 CSI 摄像头
- BOOT 开关
方便用户进入烧录模式
- Micro SD 卡接口
用于接入带系统的 Micro SD 卡，仅适用于不带 eMMC 的 CM5 版本
- CM5 连接器
适用于 Compute Module 5 的所有版本
- STAT LED
双色状态 LED
组装说明
应用示例
适用于远程通信的树莓派应用或者其他工业场合
