树莓派CM5计算模块IO扩展底板B Compute Module 5加密芯片EEPROM
¥241
制造商：斑梨电子
SKU：010146400000
发布时间：2025-04-25 19:49

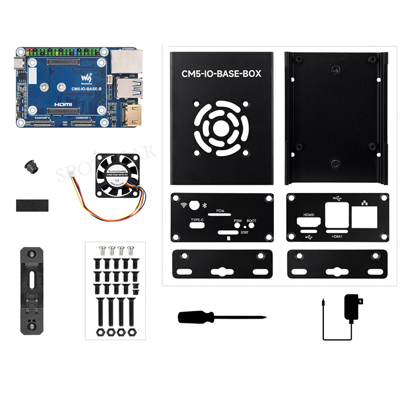

树莓派 Compute Module 5 (基础扩展板) 迷你扩展板 B 型组合套餐 计算模块核心板底板 板载 EEPROM 和加密芯片
树莓派CM5 Compute Module 5推荐
CM5 计算模块迷你主机
专为树莓派 Compute Module 5 核心板设计
内置微雪 CM5-IO-BASE-B ，简单组装即成主机，便捷快速
版本选择
产品参数
CM5 卡座 适用于 Compute Module 5 所有版本 联网 千兆以太网 RJ45 接口 连接器 M.2 M KEY (2230 / 2242) Raspberry Pi 40PIN GPIO 接口 USB USB 3.2 Gen1 (Type-A) × 2；
USB 2.0 × 2 (6PIN 1mm FFC 连接器) MIPI 4-lane MIPI 接口 × 2 (22PIN 0.5mm FFC 连接器) 视频 HDMI 接口 × 2 (含 FFC 引出接口 × 1 )，支持双 4K 输出 存储 板载 Micro SD 卡插槽 (适用于不带 eMMC 的版本) 风扇接口 5V，4PIN JST-SH PWM 风扇连接器 其他 板载 EEPROM 和加密芯片 电源输入 DC 5V 5A 尺寸 底板：85 × 56 (mm) 外壳：90 × 68 (mm)
| CM5 卡座 | 适用于 Compute Module 5 所有版本 |
|---|---|
| 联网 | 千兆以太网 RJ45 接口 |
| 连接器 | M.2 M KEY (2230 / 2242) |
| Raspberry Pi 40PIN GPIO 接口 | |
| USB | USB 3.2 Gen1 (Type-A) × 2； USB 2.0 × 2 (6PIN 1mm FFC 连接器) |
| MIPI | 4-lane MIPI 接口 × 2 (22PIN 0.5mm FFC 连接器) |
| 视频 | HDMI 接口 × 2 (含 FFC 引出接口 × 1 )，支持双 4K 输出 |
| 存储 | 板载 Micro SD 卡插槽 (适用于不带 eMMC 的版本) |
| 风扇接口 | 5V，4PIN JST-SH PWM 风扇连接器 |
| 其他 | 板载 EEPROM 和加密芯片 |
| 电源输入 | DC 5V 5A |
| 尺寸 | 底板：85 × 56 (mm) |
| 外壳：90 × 68 (mm) |
接入 Compute Module 5 核心板
板载 40PIN GPIO 接口及标准的 CM5 连接器
支持接入 Compute Module 5 Lite / eMMC 系列核心板
板子虽小 五脏俱全
搭载多种接口，使用更方便
细致的孔位设计
确保每个接口都能高度贴合主板
接口处标注有清晰丝印，方便查看
配套散热风扇
顶部预留通风口，内置风扇浑然一体，散热效果更好
支持壁挂和导轨
两侧设计有壁挂孔位，背面有导轨，安装固定更方便
板载 EEPROM 和加密芯片
提供快速、安全的对称身份验证
USB HDMI 扩展
底板接入
外壳接入
本产品不含图中的 CM5、转接板，如有需要，请另行购买。
资源简介
- CM5 连接器
适用于 Compute Module 5 的所有版本
- 40PIN GPIO 接口
方便接入各种 HAT / HAT+ 模块
- 供电/烧录接口
5V / 5A 供电，也可以作为 eMMC 烧录接口
- 加密芯片 (ATSHA204)
支持快速、安全的对称身份验证
- PSW 电源按键
长按强制关机，短按软关机或开机
- STAT LED
双色状态 LED
- BOOT 按键
上电前按下，上电后松开即可接入烧录模式
- 双 MIPI 接口
支持接入 DSI 显示器和 CSI 摄像头
- HDMI0 接口
HDMI0 接口，支持 4K 输出
- USB3.2 Gen1 接口
双 USB3.2 Gen1 接口支持同时 5Gbps 读写
- 千兆网口
RJ45 千兆网口，支持 10M / 100M / 1000M 网络接入
- FAN 接口
方便接入散热风扇，5V，4PIN JST-SH PWM 风扇连接器
- Micro SD 卡接口
用于接入带系统的 Micro SD 卡，只适用于不带 eMMC 的版本
- IO-VREF
IO 逻辑电压切换 3.3V (默认) 或 1.8V
- 其他功能管脚
硬件禁用功能或写保护
- HDMI1 排线接口
HDMI1 接口，支持 4K 输出，通过转接板连接
- USB 2.0 排线接口
USB 2.0 排线接口，通过转接板连接
- RTC 电池连接座
可接入 CR / ML1220 纽扣电池
- M.2 M KEY
支持 2230 / 2242 NVMe 固态硬盘，支持固态硬盘启动
- I2C 选择
加密芯片和 EEPROM 使用 I2C0 或 I2C1 (默认)
- EEPROM 芯片
CAT24C32
应用示例
本产品不含图中的 CM5、显示屏、摄像头，如有需要，请另行购买。
产品尺寸
底板
外壳
