1.28-inch-Rotary-LCD-EC013 使用教程

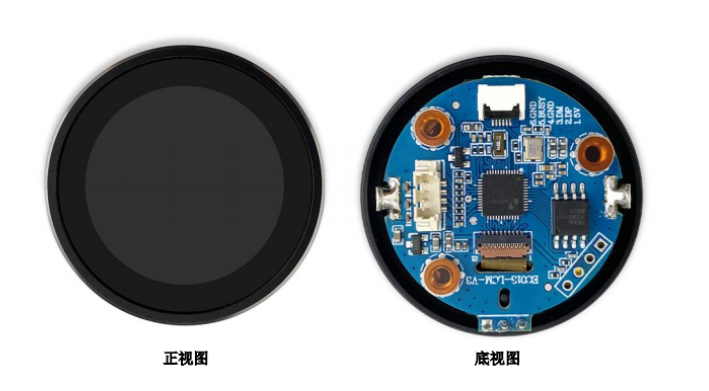

【产品介绍】
EC013 模块是将显示屏、编码器和按钮完美结合成旋转按钮显示屏的模块。该模块独特的创新和精湛的制造工艺使其具有卓越的可靠性和卓越的控制体验。适用于电子产品的许多工业应用中旋转按钮的控制需求.
①该模块包含 MCU。TFT 显示器由 MCU 及其外围设备驱动控制。
②模块 MCU 具有根据指定协议与外部 HOST MCU 进行通信的功能，可以相互传输控制命令和显示信息。
③模块的 GUI(图形界面)可以存储子模块的闪存（闪存大小：128 兆字节）中，并可以根据产品应用进行定制。
④有专门的软件，可以有效地开发出漂亮的图形和复杂的控制 GUI.
【产品参数】
旋钮屏尺寸： 1.28英寸
外径尺寸： 47.5mm
屏幕分辨率; 240 x 240
flash容量：可定制
串口类型： TTL
串口pin数： 4pin
供电电压： 5V
触发方式： 按压/按压+触摸（不含触摸的版本不含触摸功能）
主控：LT168A
触摸：GC9A01
【产品尺寸】
【产品资料下载】
[] 1.28旋钮屏全套资料
[] 1.28旋钮屏出厂BIN文件
[] UI软件资料
【常见问题】
】MCU接口(i8080)8位和16位数据接口，在使用上有和不同？
关于MCU接口8位和16位在使用中的差异如下：
1.由于彩屏数据为16位点亮一个像素点，所以，8位接口需要送两次，先高8位，后低8位。而16位则只需要送一次就可以点亮一个像素点。
2.硬件接口上，8位占用8个数据口，16位占用16个数据口。
】STM32F103能否驱动5-10.1 RGB接口液晶显示屏？
驱动RGB(TTL)接口液晶显示屏需要CPU带有LCD控制器，能够产生像素点时钟（PCLK），行同步（HSYNC）,场同步 （VSYNC）,数据允许（DEN）以及8-24位数据口。
RGB（TTL）接口的液晶显示屏上是不带显存的，所以需要CPU带有足够大的显存，才能将数据整合好送往显示屏.
所以，STM32F103是不具备LCD控制的，无法驱动改接口的液晶显示屏。
】背光电路如何设计？
由于液晶显示屏的背光有LED灯作为光源。在设计时需要满足LED使用的一些注意事项：
1.单个LED供电电流不能大于20MA，否则LED的寿命会减短.
2.由于LED是电流型器件，尽可能使用电流方式驱动LED.如果条件不允许，只能使用电压驱动，则一定要控制好电流.
