ESP32-P4-Module 使用教程

说明

产品简介

ESP32-P4-Module是一款微雪(Waveshare)设计的基于 ESP32-P4 芯片的双核 RISC-V 高性能模组，使用ESP32-C6H8拓展WIFI6功能；支持丰富的人机交互接口，包含MIPI-CSI（集成图像信号处理器 ISP）和 MIPI-DSI 接口，此外还支持 SPI、I2S、I2C、LED PWM、MCPWM、RMT、ADC、UART 和 TWAI™ 等常用外设。它还支持 USB OTG 2.0 HS、以太网和 SDIO Host 3.0，以实现高速连接；芯片集成数字签名外设和专用密钥管理单元，保证其安全性，ESP32-P4-Module专为高性能和高安全的应用设计，充分满足嵌入式应用对人机界面支持、边缘计算能力和 IO 连接特性等方面提出的更高需求。

产品特性

处理器
- 搭载RISC-V 32位双核处理器（HP系统），配备 DSP 和指令集扩展、浮点运算单元（FPU），主频高达400MHz
- 搭载RISC-V 32位单核处理器（LP系统），主频高达40MHz
- 搭载ESP32-C6 WIFI/BT协处理器，通过SDIO拓展WIFI 6/Bluetooth 5等功能
存储器
- 128 KB的高性能（HP）系统只读存储器（ROM）。
- 16 KB的低功耗（LP）系统只读存储器（ROM）。
- 768 KB的高性能（HP）L2内存（L2MEM）。
- 32 KB的低功耗（LP）SRAM。
- 8 KB的系统紧密耦合内存（TCM）。
- 封装内叠封32 MB PSRAM，QSPI接口连接16MB Nor Flash

引脚定义

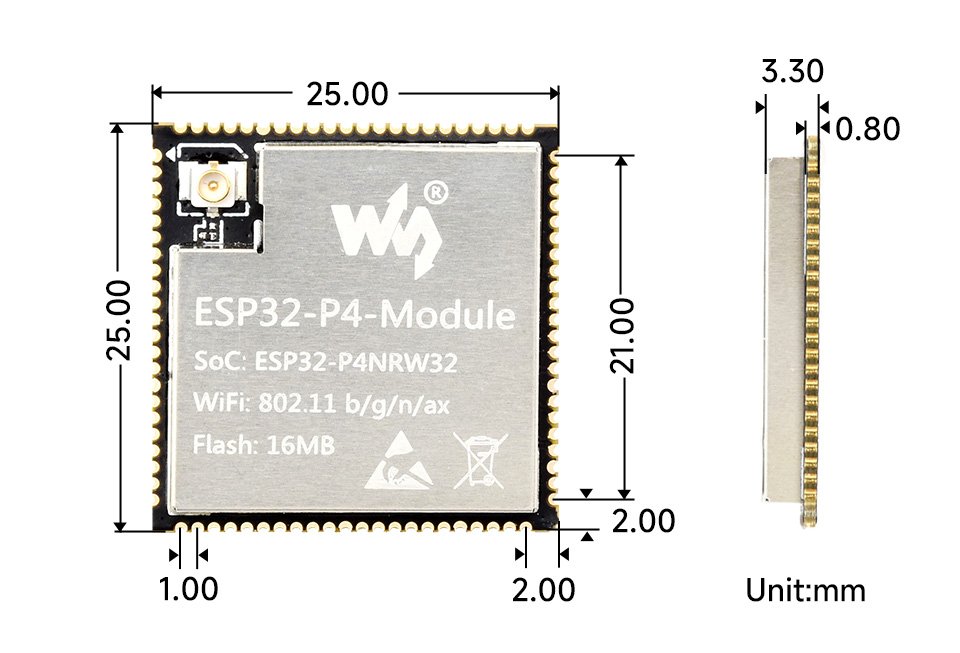

产品尺寸

引脚说明

1	GND	接地脚
2	LNA_OUT	ESP32-C6的天线引脚，默认引出到引脚焊盘，可通过预留的0R电阻切换至IPEX 1 代天线座
3	GND	接地脚
4	C6_U0RXD	ESP32-C6的UART RXD，可用于ESP32-C6烧录固件
5	C6_U0TXD	ESP32-C6的UART TXD，可用于ESP32-C6烧录固件
6	C6_IO15	ESP32-C6 GPIO15
7	C6_IO14	ESP32-C6 GPIO14
8	C6_IO13	ESP32-C6 GPIO13
9	C6_IO9	ESP32-C6 GPIO9；若C6_GPIO8为上拉模式，上电前拉低情况下，可进入下载模式	C6_BOOT
10	C6_IO8	ESP32-C6 GPIO8；建议上拉10k电阻到3.3V	C6_BOOT_EN
11	C6_IO7	ESP32-C6 GPIO7；C6 JTAG GPIO	MTDO
12	C6_IO6	ESP32-C6 GPIO6；C6 JTAG GPIO	MTCK
13	C6_IO5	ESP32-C6 GPIO5；C6 JTAG GPIO	MTDI
14	C6_IO4	ESP32-C6 GPIO4；C6 JTAG GPIO	MTMS
15	GND	接地脚
16	GPIO1	GPIO1，可与GPIO0共同连接32.768KHz晶振，LP系统晶振源	XTAL_32K_P
17	GPIO2	GPIO2	TOUCH_CHANNEL0
18	GPIO3	GPIO3	TOUCH_CHANNEL1
19	GPIO4	GPIO4	TOUCH_CHANNEL2
20	GPIO5	GPIO5	TOUCH_CHANNEL3
21	GPIO6	GPIO6	TOUCH_CHANNEL4
22	GPIO7	GPIO7	TOUCH_CHANNEL5
23	GPIO8	GPIO8	TOUCH_CHANNEL6
24	GPIO9	GPIO9	TOUCH_CHANNEL7
25	GPIO10	GPIO10	TOUCH_CHANNEL8
26	GPIO11	GPIO11	TOUCH_CHANNEL9
27	GPIO12	GPIO12	TOUCH_CHANNEL10
28	GPIO13	GPIO13	TOUCH_CHANNEL11
29	GPIO20	GPIO20	ADC1_CHANNEL4
30	GPIO21	GPIO21	ADC1_CHANNEL5
31	GPIO22	GPIO22	ADC1_CHANNEL6
32	GPIO23	GPIO23	ADC1_CHANNEL7
33	GND	接地脚
34	DSI_DATAP1	MIPI-DSI数据信号线
35	DSI_DATAN1	MIPI-DSI数据信号线
36	DSI_CLKN	MIPI-DSI时钟信号线
37	DSI_CLKP	MIPI-DSI时钟信号线
38	DSI_DATAP0	MIPI-DSI数据信号线
39	DSI_DATAN0	MIPI-DSI数据信号线
40	GND	接地脚
41	CSI_DATAN0	MIPI-CSI数据信号线
42	CSI_DATAP0	MIPI-CSI数据信号线
43	CSI_CLKP	MIPI-CSI时钟信号线
44	CSI_CLKN	MIPI-CSI时钟信号线
45	CSI_DATAN1	MIPI-CSI数据信号线
46	CSI_DATAP1	MIPI-CSI数据信号线
47	GND	接地脚
48	USB_DM	USB 2.0 高速脚
49	USB_DP	USB 2.0 高速脚
50	GPIO24	GPIO24；USB 2.0 全速脚	USB1P1_N0
51	GPIO25	接地脚；USB 2.0 全速脚	USB1P1_P0
52	GND	接地脚
53	GPIO26	GPIO26
54	GPIO27	GPIO27
55	GPIO28	GPIO28
56	GPIO29	GPIO29
57	GPIO30	GPIO30
58	GPIO31	GPIO31
59	GPIO32	GPIO32
60	GPIO33	GPIO33
61	GPIO34	GPIO34
62	GPIO35	GPIO35；若GPIO36为上拉模式，上电前拉低情况下，可进入下载模式	BOOT
63	GPIO36	GPIO36；建议上拉10k电阻到3.3V	BOOT_EN
64	GPIO37	GPIO37
65	GPIO38	GPIO38
66	ESP_LDO_VO4	ESP32-P4内部LDO输出脚，默认输出1.8V；可通过程序控制输出电压，控制GPIO39~GPIO48的电压域
67	GPIO39	GPIO39
68	GPIO40	GPIO40
69	GPIO41	GPIO41
70	GPIO42	GPIO42
71	GPIO43	GPIO43
72	GPIO44	GPIO44
73	GPIO45	GPIO45
74	GPIO46	GPIO46
75	GPIO47	GPIO47
76	GPIO48	GPIO48
77	GPIO49	GPIO49	ADC2_CHANNEL0
78	GPIO50	GPIO50	ADC2_CHANNEL1
79	GPIO51	GPIO51	ADC2_CHANNEL2
80	GPIO52	GPIO52	ADC2_CHANNEL3
81	GPIO53	GPIO53	ADC2_CHANNEL4
82	GPIO54	GPIO54	ADC2_CHANNEL5
83	GND	接地脚
84	VBAT	ESP32-P4 LP电源供电脚，可接电池，建议默认接入3.3V
85	ESP_3V3	电源供电脚，建议默认接入3.3V
86	ESP_3V3	电源供电脚，建议默认接入3.3V
87	ESP_EN	ESP32-P4使能脚，默认拉高使能
88	GPIO0	XTAL_32K_N	GPIO1，可与GPIO1共同连接32.768KHz晶振，LP系统晶振源

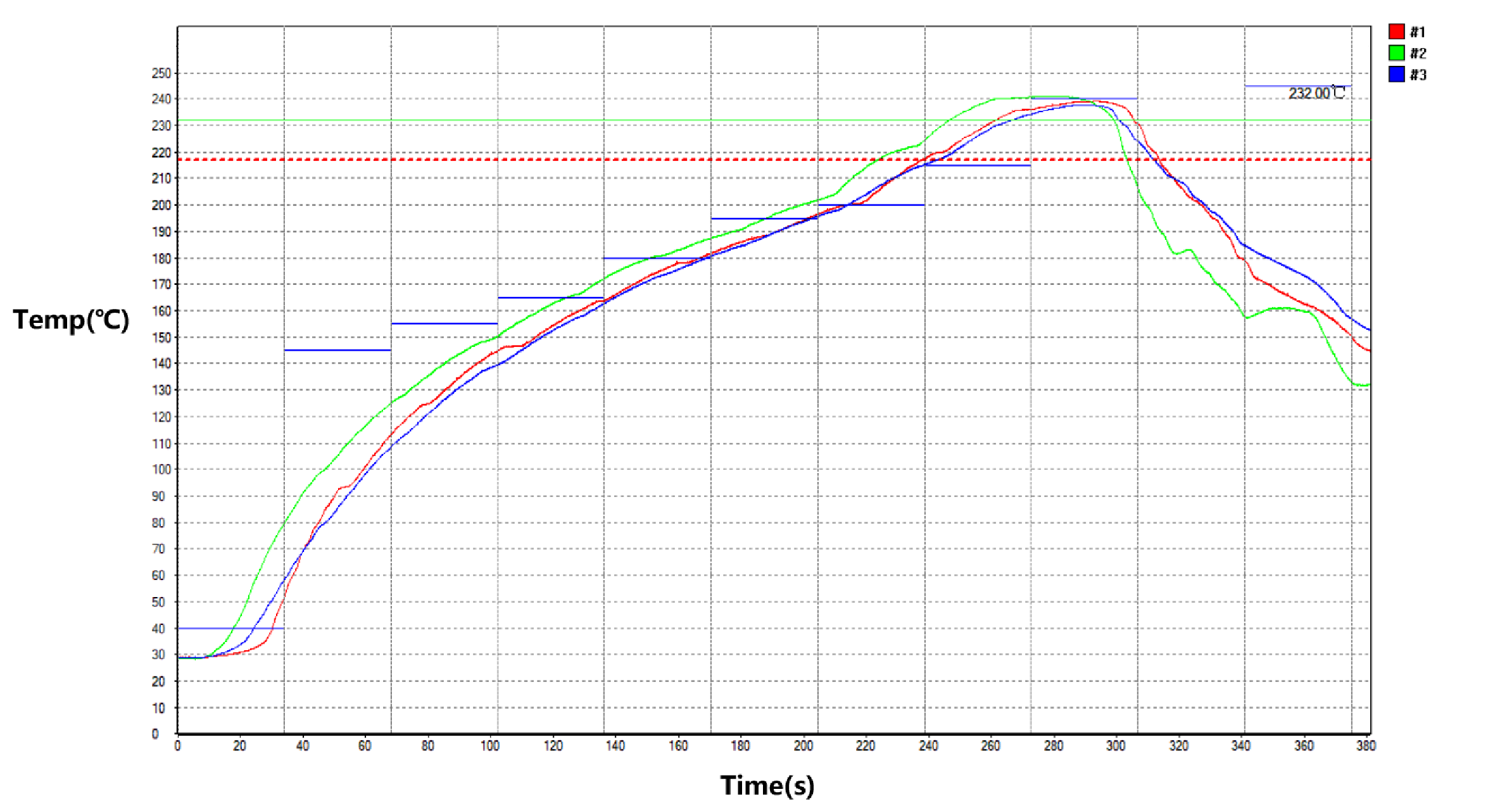

加工温度曲线

模组为无铅工艺加工。如若后续二次贴片加工，建议模组只过一次回流焊

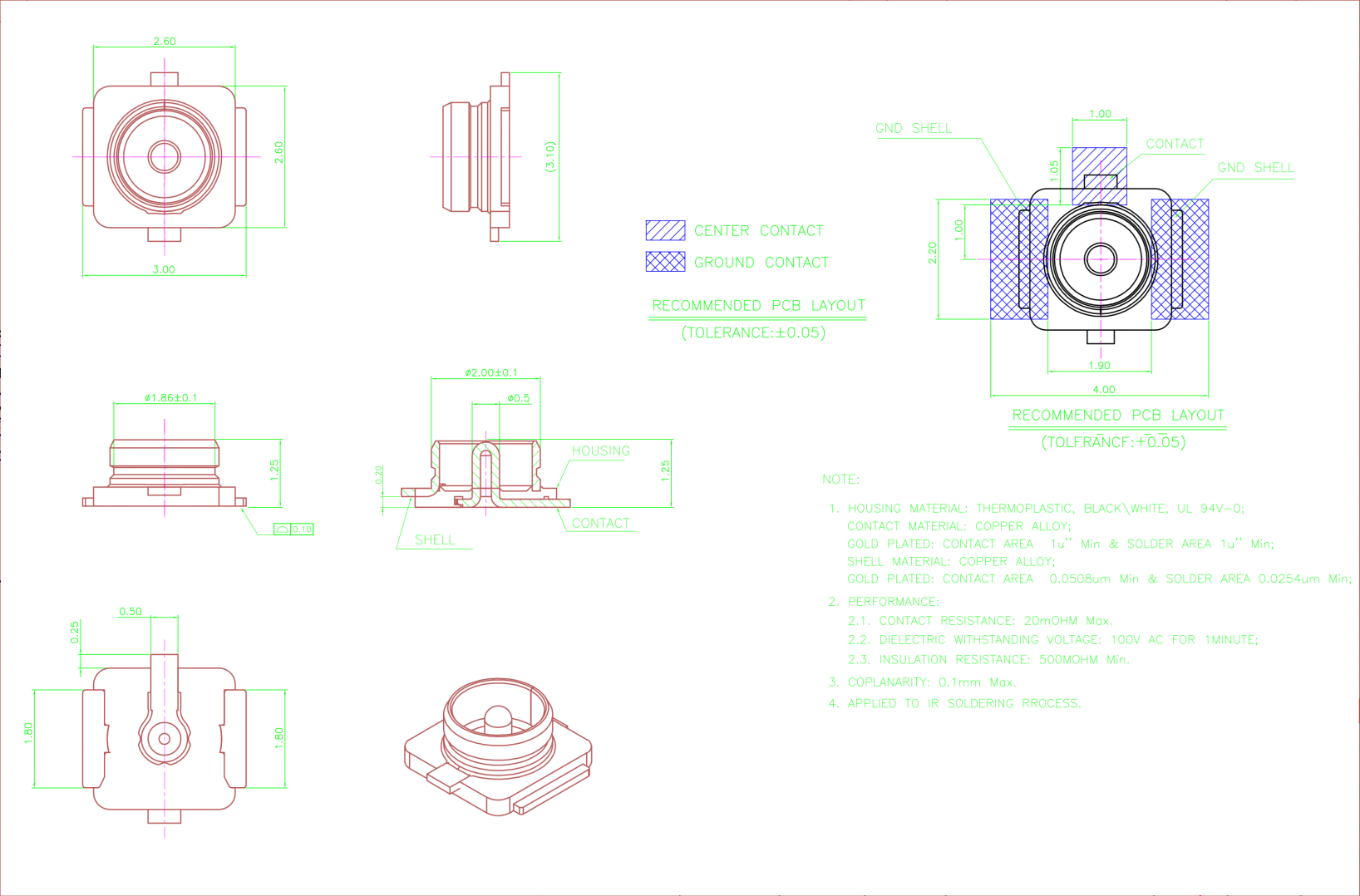

IPEX 1代天线座图纸

资料

原理图

ESP32-P4-Module 原理图

3D图纸

ESP32-P4-Module 3D图纸

PCB封装图纸

数据手册

软件

flash_download_tool_3.9.7

FAQ

技术支持

周一-周五（9:30-6:30）周六（9:30-5:30）

手机：13434470212

邮箱：services04@spotpear.cn

QQ：202004841
