RS485控制教程
RS485 控制
使用 RS485 设备连接 ESP32-S3-ETH-8DI-8DO 设备，向 ESP32-S3-ETH-8DI-8DO 发送数据可控制各个数字输出，默认以 9600 波特率进行通信。
操作指令 指令功能 06 05 00 01 55 00 A2 ED 切换 CH1 的状态 06 05 00 02 55 00 52 ED 切换 CH2 的状态 06 05 00 03 55 00 03 2D 切换 CH3 的状态 06 05 00 04 55 00 B2 EC 切换 CH4 的状态 06 05 00 05 55 00 E3 2C 切换 CH5 的状态 06 05 00 06 55 00 13 2C 切换 CH6 的状态 06 05 00 07 55 00 42 EC 切换 CH7 的状态 06 05 00 08 55 00 72 EF 切换 CH8 的状态 06 05 00 FF FF 00 BD BD 开启所有通道 06 05 00 FF 00 00 FC 4D 关闭所有通道
硬件连接
示例使用 USB TO RS232/485转换器 进行演示
ESP32-S3-POE-ETH-8DI-8DO USB-TO-RS232-485 RS485 - A+ Tx B - A+ RS485 - B- Rx B - B-
软件操作
- 使用 SSCOM 进行数据发送
- 开启 SSCOM 软件，选择上方连接的 USB 转 RS485 对应的 COM 口

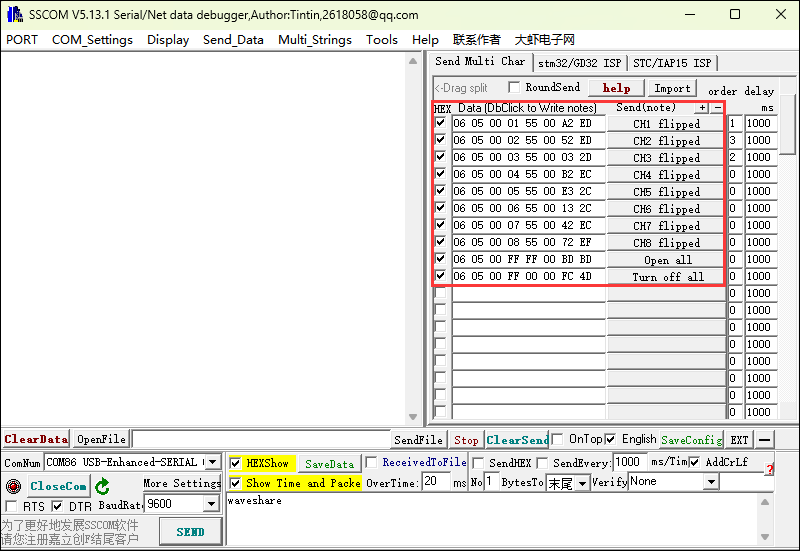

- 打开串口，使用多条发送功能快捷发送指令
- 通过以下指令即可进行继电器控制
