ESP32-S3-Touch-LCD-1.28 使用教程

产品介绍

产品简介

ESP32-S3-Touch-LCD-1.28 是一款微雪 (Waveshare) 设计的低成本，高性能的微控制器开发板。其中板载了 1.28 英寸电容触摸 LCD 屏、锂电池充电芯片、六轴传感器（三轴加速度计与三轴陀螺仪）等外设，采用的 ESP32-S3R2 是集成了低功耗 Wi-Fi 和 BLE 5.0 的系统级芯片(SoC)，此外还具有外部 16MB Flash 和 2MB PSRAM。Soc内部的硬件加密加速器、RNG、HMAC 和数字签名 (Digital Signature) 模块，可以满足物联网的安全要求。多种低功耗工作状态满足在物联网 (IoT)、移动设备、可穿戴电子设备、智能家居等应用场景的功耗需求。

产品特性

  • 搭载高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240 MHz
  • 支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth® 5 (LE)，板载天线
  • 内置 512KB 的 SRAM 和 384KB ROM，叠封 2MB PSRAM 和外接 16MB Flash
  • 采用 Type-C 接口，紧跟时代潮流，无需纠结正反插
  • 板载 1.28 英寸电容触摸 LCD 屏，240×240 分辨率，65K 彩色
  • 板载 QMI8658 六轴惯性测量单元 (3 轴加速度、3 轴陀螺仪)，可检测运动姿态
  • 板载 3.7V 锂电池充放电接口和引出 6 个 GPIO 的 SH1.0 连接器
  • 支持灵活时钟，模块电源单独设置等精准控制，实现多场景低功耗模式
  • 集成 USB 串口全速控制器，GPIO 可灵活配置外设功能

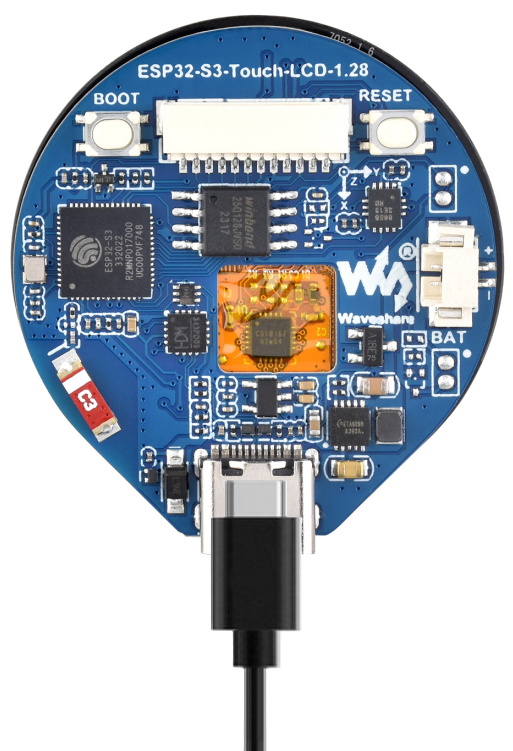

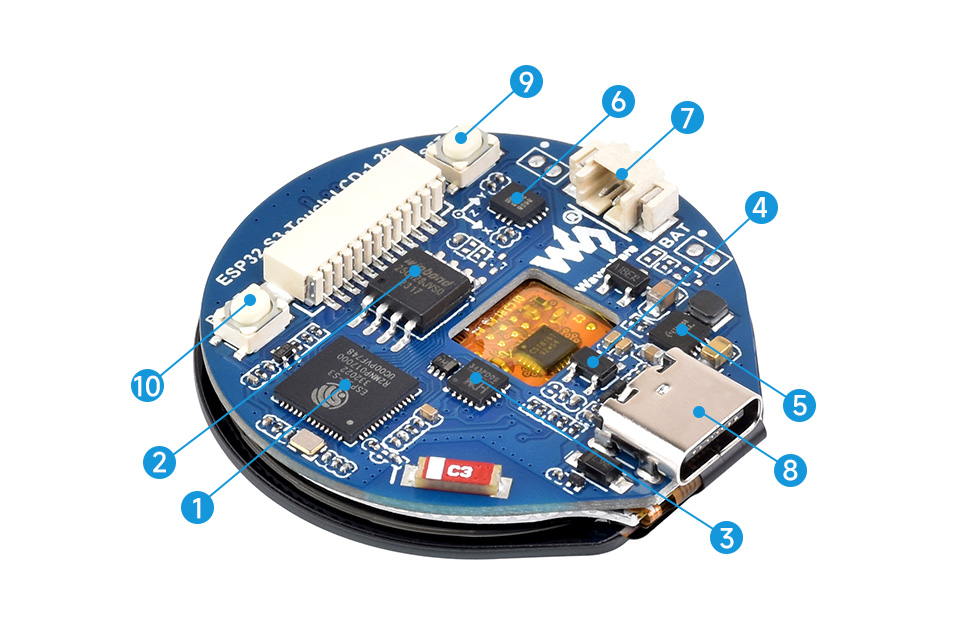

资源简介


1、ESP32-S3R2
   WiFi 蓝牙 SoC，240MHz 运行频率，封装 2MB PSRAM

2、W25Q128JVSIQ
   16MB NOR-Flash

3、CH343P
   USB 转 UART 芯片

4、ME6217C33M5G
   800mA 输出，低压差，高抑制比

5、ETA6096
   高效锂电池充电芯片


6、QMI8658
   六轴惯性测量单元 (IMU)，包含一个 3 轴陀螺仪和一个 3 轴加速度计

7、MX1.25 电池接口
   MX1.25 2P 连接器，可用于接入 3.7V 锂电池，支持充放电

8、USB Type-C 接口
   USB 转串口，用于烧录程序和日志打印

9、RESET 按键

10、BOOT 按键
   复位前按下，进入下载模式


接口介绍


  • Type-C 接口 ： 开发板使用CH343P芯片进行USB转UART，连接ESP32-S3的UART_TXD(GPIO43)和UART_RXD(GPIO44)，用于固件烧录和日志打印。搭配自动下载电路，接上Type-C线缆后可直接下载固件。
  • SH1.0 连接器 ： 开发板引出6个GPIO用于外部连接，GPIO可配置成I2C、SPI等外设功能，VSYS可直接输入5V为开发板供电。
  • LCD 接口 ：开发板板载4线 SPI 通信的 1.28 寸屏幕，SPI速率可提升至80MHz，触摸使用 I2C 通信（开发板使用 GPIO2 控制背光亮度，另外引出两个 MOS 管控制开关触点在电池座子周边，分别连接GPIO4，GPIO5，可自行焊接小电流设备如震动电机等，详情请查阅原理图）
  • I2C 接口 ： ESP32-S3提供多路硬件I2C，目前使用GPIO6(SDA)和GPIO7(SCL)引脚做I2C总线。挂载板上QMI8658六轴惯性测量单元和LCD触摸控制芯片，详情请查阅原理图
  • MX1.25连接器 ： 开发板的 GPIO1 用于测量电池电压引脚，电池电压使用 200K 和 100K 串联分压连接到 GPIO1， ESP32-S3 系列有 2 路 12Bit SAR ADC 测量单元，源码中转换成电压公式是 3.3 / (1<<12) * 3 * AD_Value

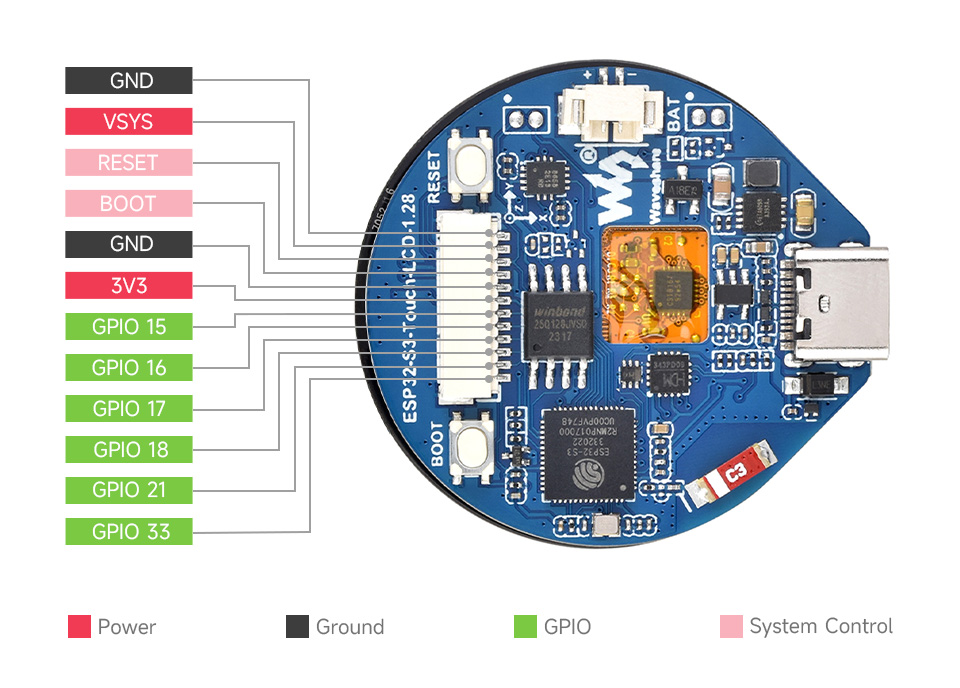

引脚连接
ESP32-S3R2LCDSH1.0MX1.25QMI8658other
GPIO0BOOT0
GPIO1ADC
GPIO2LCD_BL
GPIO3INT2
GPIO4INT1MOSFET1_CS
GPIO5TP_INTMOSFET2_CS
GPIO6TP_SDASDA
GPIO7TP_SCLSCL
GPIO8LCD_DC
GPIO9LCD_CS
GPIO10LCD_CLK
GPIO11LCD_MOSI
GPIO12LCD_MISO
GPIO13TP_RST
GPIO14LCD_RST
GPIO15GPIO15
GPIO16GPIO16
GPIO17GPIO17
GPIO18GPIO18
GPIO19
GPIO20
GPIO21GPIO21
GPIO33GPIO33

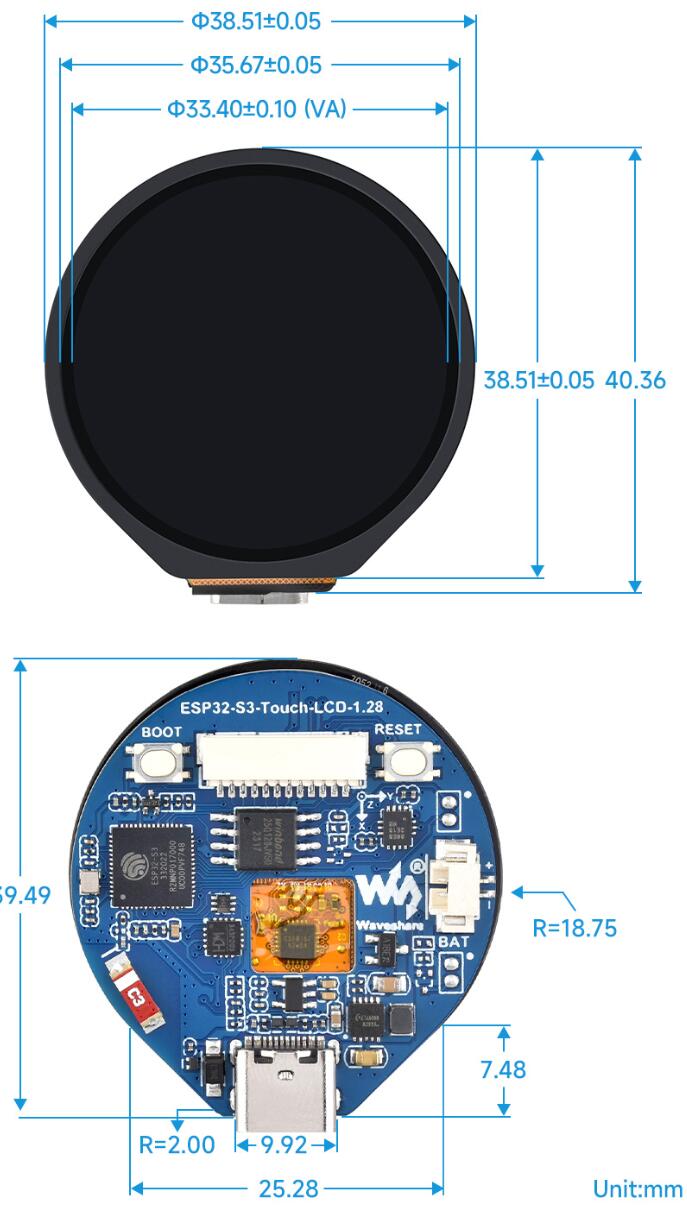

产品尺寸


产品参数

LCD参数
触摸芯片CST816S触摸接口I2C
显示芯片GC9A01A显示接口SPI
分辨率240(H)RGB x 240(V)显示尺寸Φ32.4mm
显示面板IPS像素大小0.135（H）x0.135（V）mm


IMU参数
传感器名称QMI8658
加速度计特性分辨率：16 位
量程 (可选)：±2、±4、±8、±16g
陀螺仪特性分辨率：16 位
量程 (可选)：±16、±32、±64、±128、±256、±512、 ±1024、±2048°/sec

版本说明

该开发板分为触摸版与非触摸版，请点击对应产品查看使用说明。

使用说明

ESP32-S3-Touch-LCD-1.28 目前提供 Arduino IDE 和 MicroPython 两种开发工具和框架，提供了灵活的开发选择，你可以根据项目需求和个人习惯选择适合的开发工具。

开发工具介绍


Arduino IDE

Arduino IDE是一款便捷灵活、方便上手的开源电子原型平台。不需要太多基础，简单学习后，你也可以快速地进行开发。同时，Arduino 拥有庞大的全球用户社区，提供了海量的开源代码、项目示例和教程，还有丰富的库资源，封装了复杂功能，让开发者能快速实现各种功能。


MicroPython

MicroPython是Python 3编程语言的完全实现,它可直接运行在 ESP32、Raspberry Pi Pico 等嵌入式硬件上。你可以通过REPL直接在板子上运行Python脚本，非常适合快速原型设计。

Arduino 和 MicroPython因其简单易学、上手快，非常适合初学者和非专业人士。

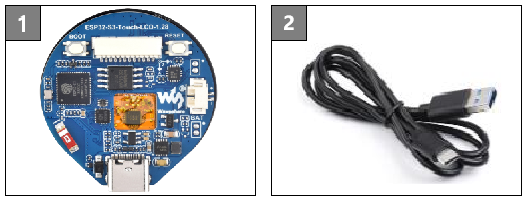

器件准备

  • ESP32-S3-Touch-LCD-1.28 x1
  • USB线 type A公口 转 Type C公口 x1


在操作前，建议先浏览目录，快速了解文档结构。为顺利操作，请仔细阅读FAQ，提前了解可能的问题。文档中所有资料均提供超链接，方便下载。

Arduino开发

本章介绍 Arduino 环境搭建，包括 Arduino IDE、ESP32板管理、相关库的安装，程序编译下载及示例程序测试，帮助用户掌握开发板，便于二次开发。


环境搭建

下载和安装 Arduino IDE

  • 点击访问Arduino官网，选择对应的系统和系统位数下载。

  • 运行安装程序，全部默认安装即可。
环境设置是在 Windows 10 系统下进行，Linux和Mac用户可访问Arduino-esp32环境搭建参考。（Mac下使用 需要安装MAC 驱动程序）

安装 ESP32 开发板

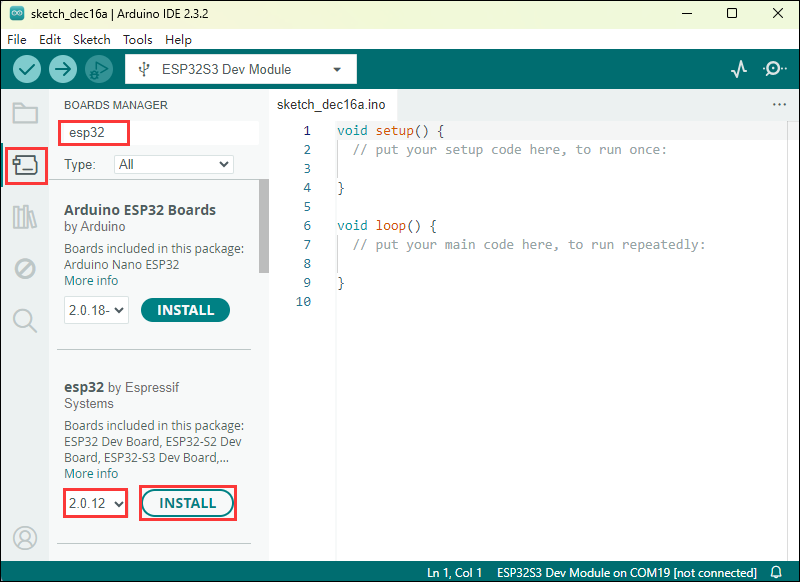

  • ESP32相关主板在Arduino IDE使用，须先安装“esp32 by Espressif Systems”开发板的软件包
  • 根据板安装要求进行安装，一般推荐“在线安装”， 若在线安装失败，则使用“离线安装”
  • 安装教程，详见：Arduino 板管理教程
  • “esp32 by Espressif Systems”开发板离线软件包，点击此处下载：esp32_package_2.0.12_arduino离线包
  • ESP32-S3-Touch-LCD-1.28 所需开发板安装说明
板名称板安装要求版本号要求
esp32 by Espressif Systems“离线”安装/“在线”安装2.0.12

安装库

  • 在安装 Arduino 库时，通常有两种方式可供选择：在线安装 和 离线安装。若库安装要求离线安装，则必须使用提供的库文件
    对于大多数库，用户可以通过 Arduino 软件的在线库管理器轻松搜索并安装。然而，一些开源库或自定义库未被同步到 Arduino 库管理器中，因此无法通过在线搜索获取。在这种情况下，用户只能通过离线方式手动安装这些库。
  • 库安装教程，详见：Arduino 库管理教程
  • ESP32-S3-Touch-LCD-1.28 库文件存放于示例程序中，点击此处跳转：ESP32-S3-Touch-LCD-1.28示例程序
  • ESP32-S3-Touch-LCD-1.28 库文件安装说明
库名称说明版本库安装要求
LVGL图形库v8.3.10“离线”安装
TFT_eSPILCD库v2.5.34“离线”安装
TFT_eSPI_Setups自定义库--“离线”安装
LVGL更多学习及使用可参考LVGL官方文档

运行第一个 Arduino 程序


如果你刚入门学习ESP32和Arduino，还不知道如何创建、编译、烧录和运行Arduino ESP32程序，那么请展开看看，希望可以帮助到你！

新建工程

  • 运行Arduino IDE，选择 File -> New Sketch

  • 输入代码：
void setup() {
  // put your setup code here, to run once:
  Serial.begin(115200);
}

void loop() {
  // put your main code here, to run repeatedly:
  Serial.println("Hello, World!");
  delay(2000);
}
  • 保存代码工程，选择 File -> Save As...；在弹出的菜单选择保存工程路径，并输入工程名，如 Hello_World，点击保存

编译和烧录程序

  • 选择对应的开发板，以ESP32S3主板为例：

①. 点击选择下拉框选项“Select Other Board and Port”；
②. 搜索需要的开发板型号“esp32s3 dev module”并选择；
③. 选择COM口；
④. 保存选择。

  • 若ESP32S3主板只有USB口，须打开（Enable）USB CDC，如下图所示：

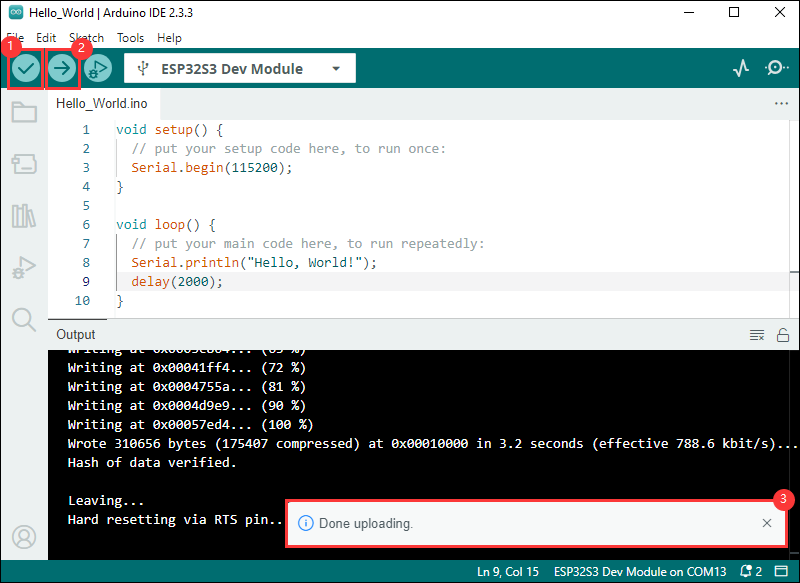

  • 编译并上传程序：

①. 编译程序；②. 编译并下载程序；③. 下载成功。

  • 打开串口监视窗口，程序每隔2秒会打印“Hello World!”，运行情况如下所示：


示例程序


  • ESP32-S3-Touch-LCD-1.28 示例程序
示例程序基础例程说明依赖库
ESP32-S3-Touch-LCD-1.28-Test测试板载设备功能---
LVGL_Arduino显示 LVGL benchmark，music 等LVGL，TFT_eSPI ，TFT_eSPI_Setups
LVGL_Chinese_Font显示 LVGL 内置的 1000 个常用中文字体LVGL，TFT_eSPI ，TFT_eSPI_Setups
LVGL_Chinese_7500_Char显示 LVGL内置的 7500 个中文字体LVGL，TFT_eSPI ，TFT_eSPI_Setups

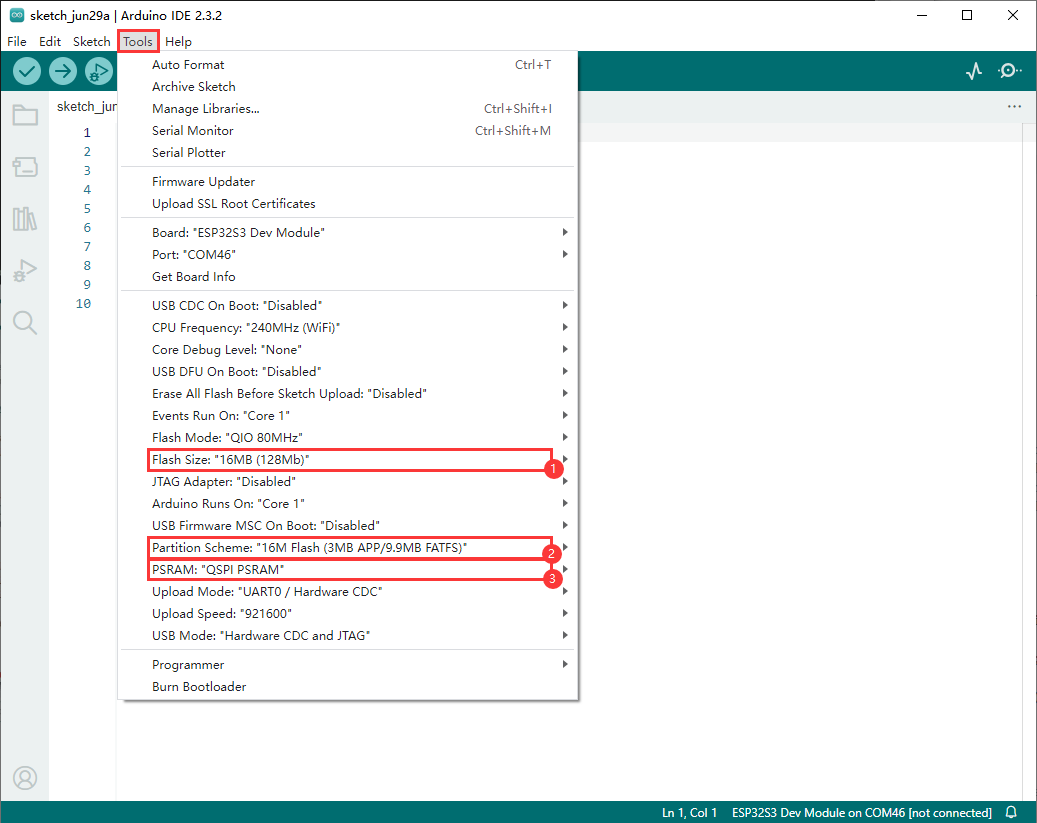

Arduino 工程参数设置



ESP32-S3-Touch-LCD-1.28-Test

【程序说明】

  • 该程序用于测试屏幕、六轴传感器、BAT、触摸屏的使用

【硬件连接】

  • 将开发板接入电脑


【代码分析】

  • setup()
    • 进行串口初始化，设置波特率为 115200
    • 初始化触摸传感器touch
    • 初始化外部 PSRAM（如果可用），并为图像分配内存空间
    • 初始化 LCD 显示屏，包括设置为水平显示模式、清屏为白色、创建新的图像缓存并设置相关参数

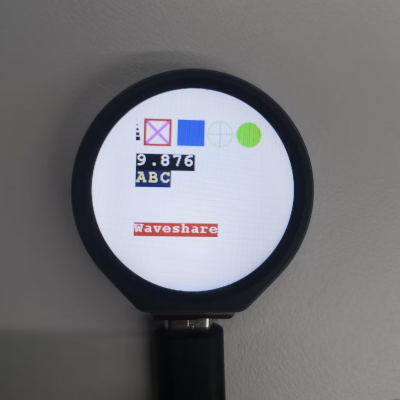

    • 进行一系列图形绘制操作，包括绘制点、线、矩形、圆形、数字和字符串等，并将图像显示在 LCD 上
    • 读取 QMI8658 传感器的数据并显示在 LCD 上，同时检测触摸事件
    • 最后进行触摸测试，当有触摸事件发生时，在触摸位置绘制一个点并更新显示

【运行效果】

  • 上电后，屏幕先间隔2秒显示白，红，绿，蓝四种颜色，检查屏幕有无漏光和黑点，若屏幕太快未看清，请按 RESET 按键重新复位开始

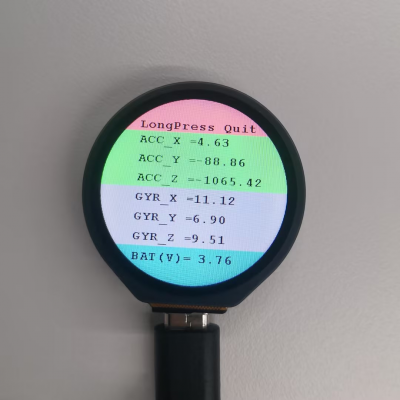

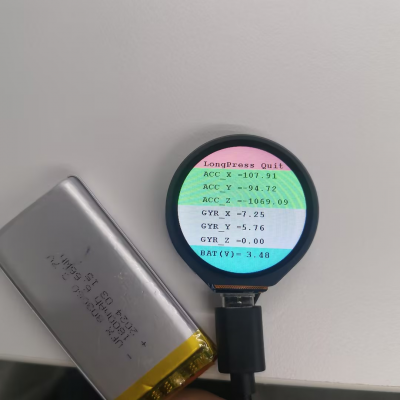

  • 接着进入传感器测试环节，颜色显示完毕后，将会在屏幕上显示传感器数据，ACC_X、ACC_Y 和 ACC_Z 数值随着设备角度偏转会随之变化，GYR_X ，GYR_Y ，GYR_Z 数值会随着设备移动加速度的变化随之变化

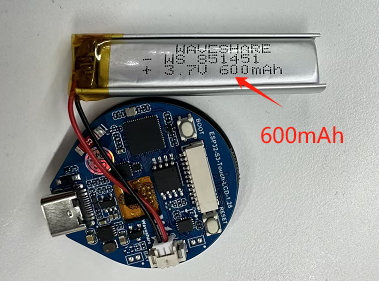

  • 此时接上3.7V锂电池，正常情况下，BAT（V）数值会降低

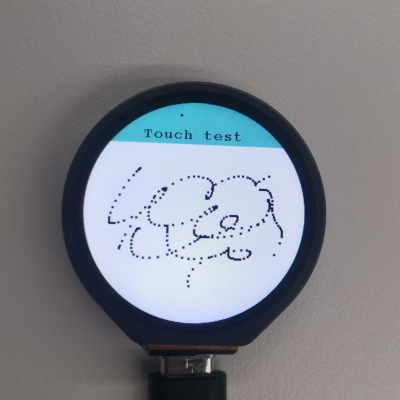

  • 检查传感器后，长按红色区域“LongPress Quit”进入触摸测试环节，在 Touch test 的白色区域触摸打点程序
  • 直接烧录代码即可，LCD屏幕如图所示


  • 若出现出错误请确保esp32开发板版本号为2.0.12



LVGL_Arduino

【程序说明】

  • 该程序用于显示 LVGL benchmark，music 等

【硬件连接】

  • 将开发板接入电脑

【代码分析】

  • void my_disp_flush()：LVGL库中用于显示刷新的回调函数，负责将LVGL的绘图缓冲区的内容刷新到TFT LCD上
    • lv_disp_drv_t *disp_drv：：提供的显示驱动结构体指针，包含了与显示相关的信息和函数指针。在这个函数中，用于向 LVGL 通知刷新完成
    • const lv_area_t *area：定义的区域结构体指针，表示需要刷新的区域。这个区域是相对于整个显示屏幕的一个矩形区域
    • lv_color_t *color_p：定义的颜色结构体指针，表示要在刷新区域内显示的颜色数据。在这个函数中，通过将这些颜色数据写入 TFT 缓冲区，完成绘制
  • void example_increase_reboot()：定时器的回调函数，其中计数器 count，每次调用就将计数器加一，在计数达到一定值时触发一个操作，这里是模拟在 30 次定时器触发后执行重启操作，具体的行为可以根据需要进行调整
  • void my_touchpad_read()：LVGL库中的输入设备读取回调函数，用于处理触摸屏的输入事件
    • lv_indev_drv_t *indev_drv：LVGL 中的输入设备驱动结构体指针。该结构体包含了有关输入设备的信息和回调函数
    • lv_indev_data_t *data：LVGL 中的输入设备数据结构体指针。该结构体用于存储输入设备的状态和数据，包括当前的触摸状态（按下或释放）以及触摸点的坐标

【运行效果】


  • 若出现出错误请确保esp32开发板版本号为2.0.12



LVGL_Chinese_Font

【程序说明】

  • 该程序用于显示 LVGL 内置的 1000 个常用中文字体

【硬件连接】

  • 将开发板接入电脑

【代码分析】

  • my_disp_flush()
    • 这个函数是 LVGL 显示驱动的刷新回调函数
    • 根据传入的显示区域参数area计算出要刷新的宽度w和高度h
    • 调用 TFT 显示屏的相关函数tft.startWrite()、tft.setAddrWindow()和tft.pushColors()来将 LVGL 中的颜色数据color_p写入到 TFT 显示屏的特定区域
    • 最后调用lv_disp_flush_ready()通知 LVGL 刷新完成

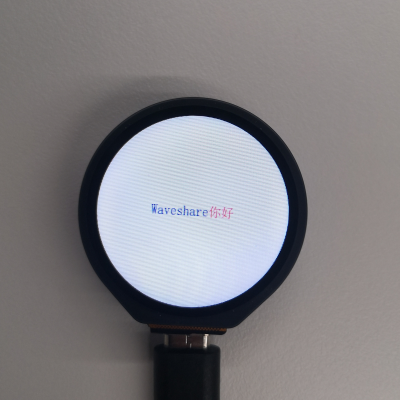

【运行效果】

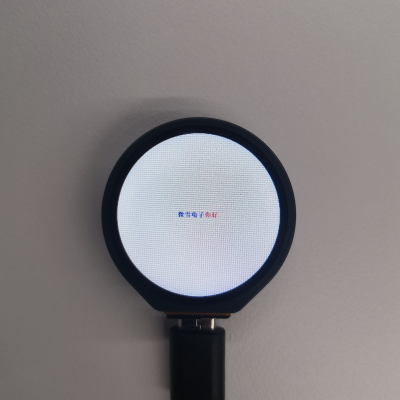

  • 若出现出错误请确保esp32开发板版本号为2.0.12



LVGL_Chinese_7500_Char

【程序说明】

  • 该程序用于显示 LVGL 的 7500 个中文字体，字体文件较大，下载固件时间比较长

【硬件连接】

  • 将开发板接入电脑

【代码分析】

  • setup()
    • 首先开启串口通信，设置波特率为 115200，为可能的串口调试做准备
    • 初始化 LVGL（Light and Versatile Graphics Library），包括设置版本信息输出、注册日志打印回调函数（如果启用了日志功能）
    • 初始化 TFT 显示屏tft和触摸传感器touch，包括设置显示屏的旋转方向和可能的触摸校准数据
    • 初始化 LVGL 的显示缓冲区draw_buf和显示驱动disp_drv，设置显示分辨率、刷新回调函数等，并将显示驱动注册到 LVGL
    • 初始化输入设备驱动indev_drv，设置为指针类型并指定触摸读取回调函数，然后注册输入设备驱动
    • 创建一个标签label，设置文本字体、文本内容（支持颜色重绘），并将其居中显示在屏幕上
    • 可以选择性地调用 LVGL 的示例或演示函数，展示不同的功能效果
  • loop()
    • 调用lv_timer_handler()函数，让 LVGL 图形库处理其内部的定时任务和事件
    • 使用delay(5)函数引入一个小的延迟，避免程序过度占用 CPU 资源

【运行效果】


  • 若出现出错误请确保esp32开发板版本号为2.0.12


MicroPython开发

本节围绕 MicroPython 开发环境搭建展开，主要涉及烧录固件以及安装和 Thonny。对于安装 Thonny 部分，详细阐述了其安装步骤与使用说明，为开发者构建 MicroPython 开发环境提供全面且清晰的指导。

环境搭建

下载和安装 Thonny

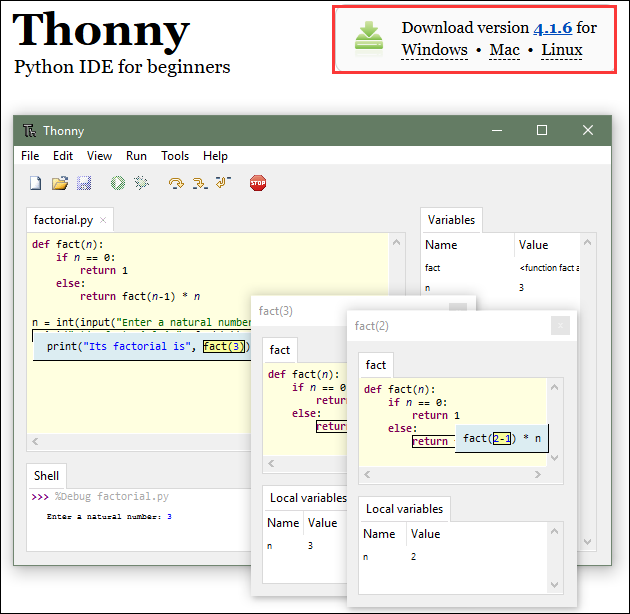

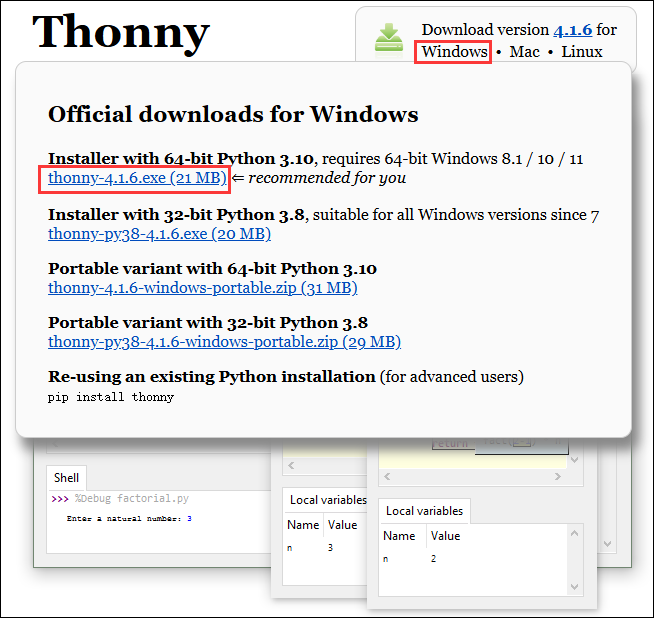

  • 打开Thonny官网的下载页面，选择对应系统和系统位数进行下载

  • 选择对应的系统和版本，以windows64位为例，鼠标要移动到windows处，才会显示对应的信息，点击下载安装

  • 其余默认安装即可

烧录固件

  • 目前开发板使用定制的固件进行开发，固件在ESP32-S3-Touch-LCD-1.28 示例程序中，固件合并成单个文件，注意下载地址是0x00位置
  • 固件路径：
    ...\ESP32-S3-Touch-LCD-1.28-Demo\Firmware\MicroPython-bin
  • 烧录固件教程，详见：Flash固件的烧录与擦除教程
  • factory-bin文件夹下的bin文件为测试板载功能的文件，在此处无需烧录
MicroPython 固件制作来自链接，MicroPython 固件编译更多学习链接

Thonny使用说明


如果你刚入门学习ESP32和Thonny，还不知道如何使用Thonny，那么请展开看看，希望可以帮助到你！

选择开发板及型号

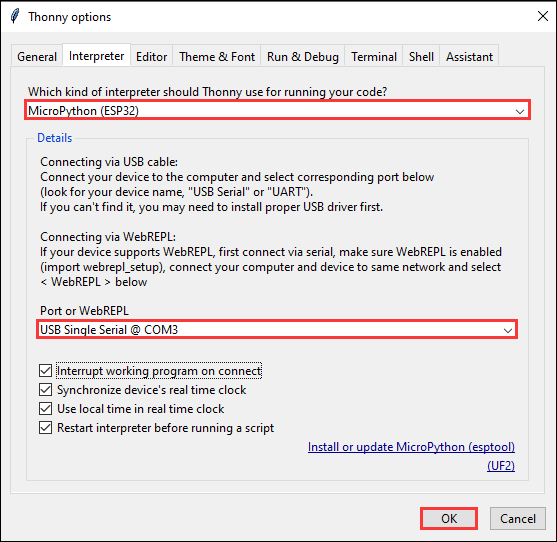

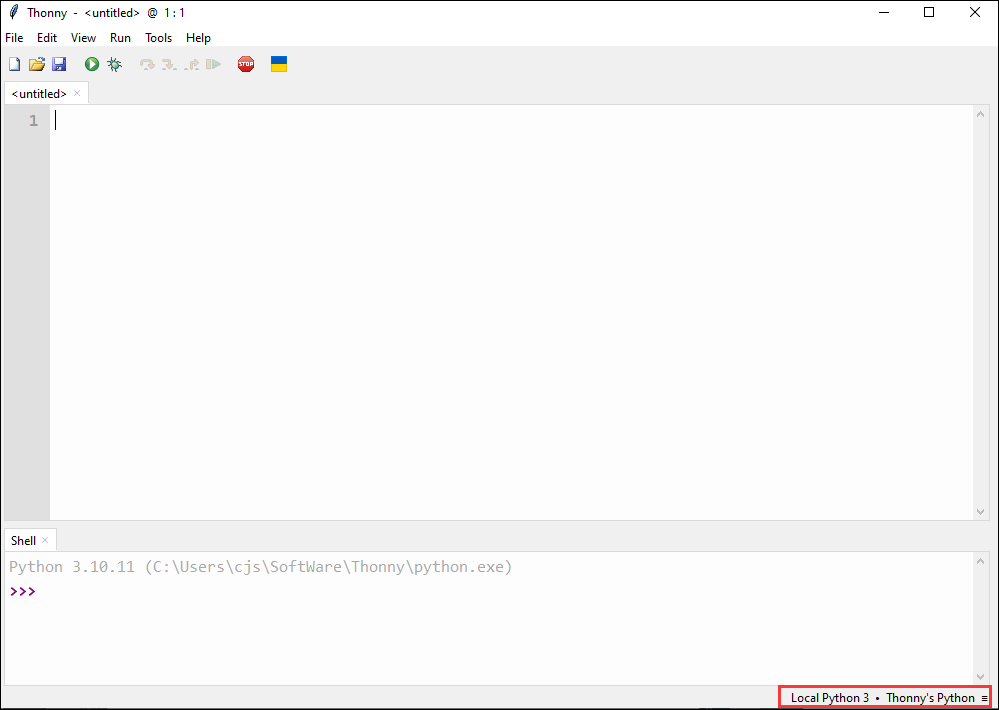

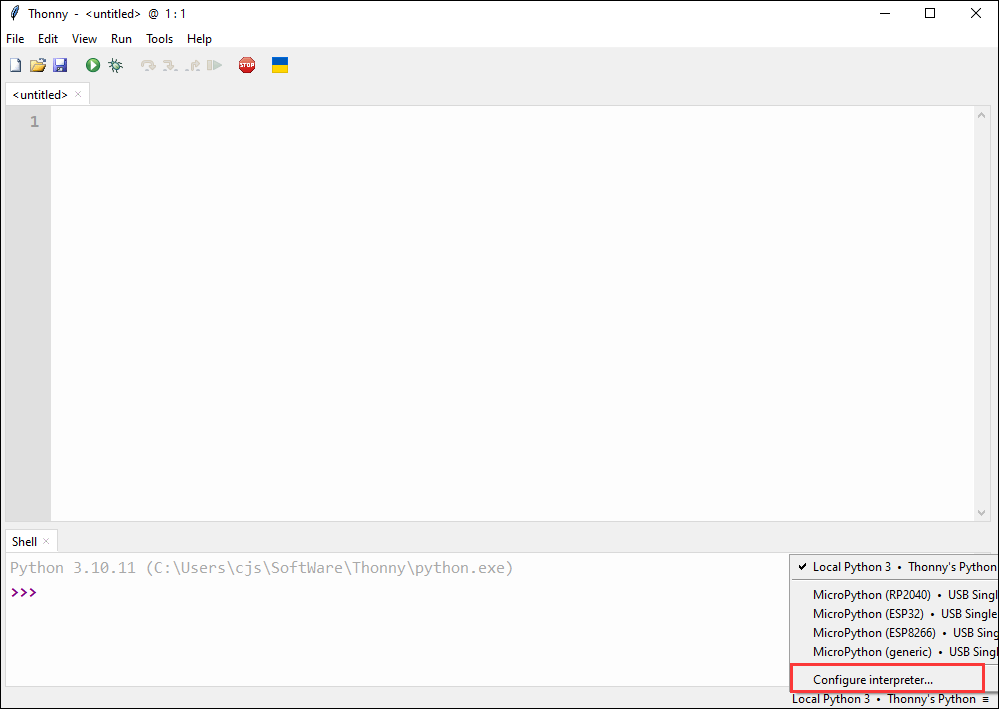

  • 下载安装最新 Thonny IDE后，打开Thonny IDE -> Configure interpreter...，如下图所示


  • 选择ESP32与选择对应的COM口

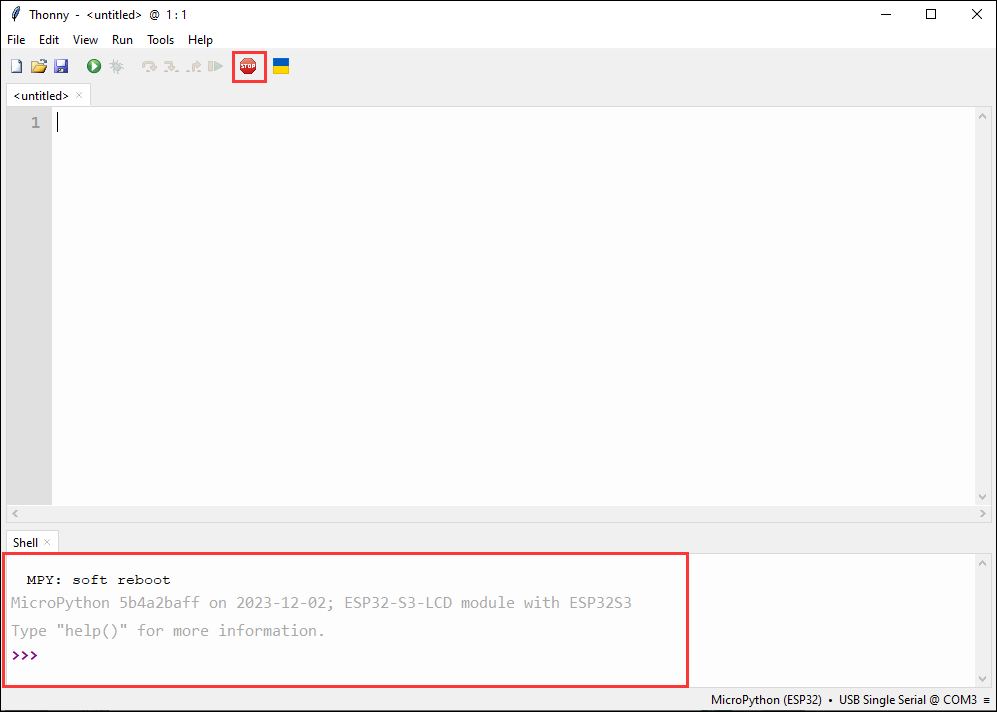

  • 点击该按钮，可看到shell中输出语句，则说明开发板固件成功使用

上传例程

下文以使用“ESP32-S3-Touch_1.28”例程为例，若使用其他例程，操作步骤类推。

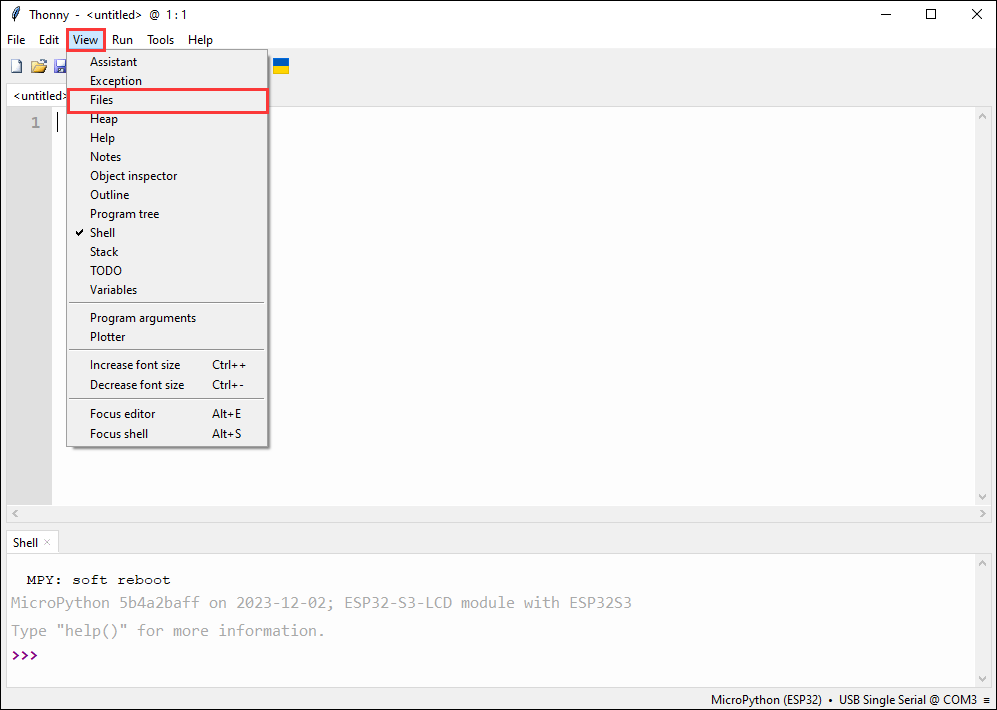

  • 如何找到您想要的示例程序，如果最开始没有files这一栏，我们可以在view里面找到

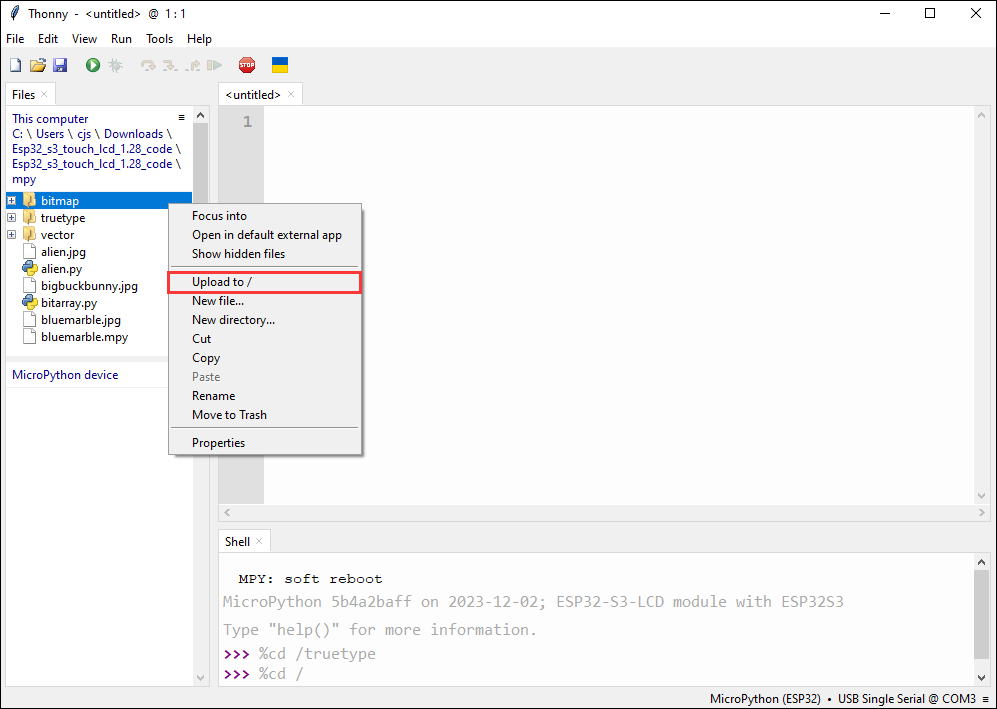

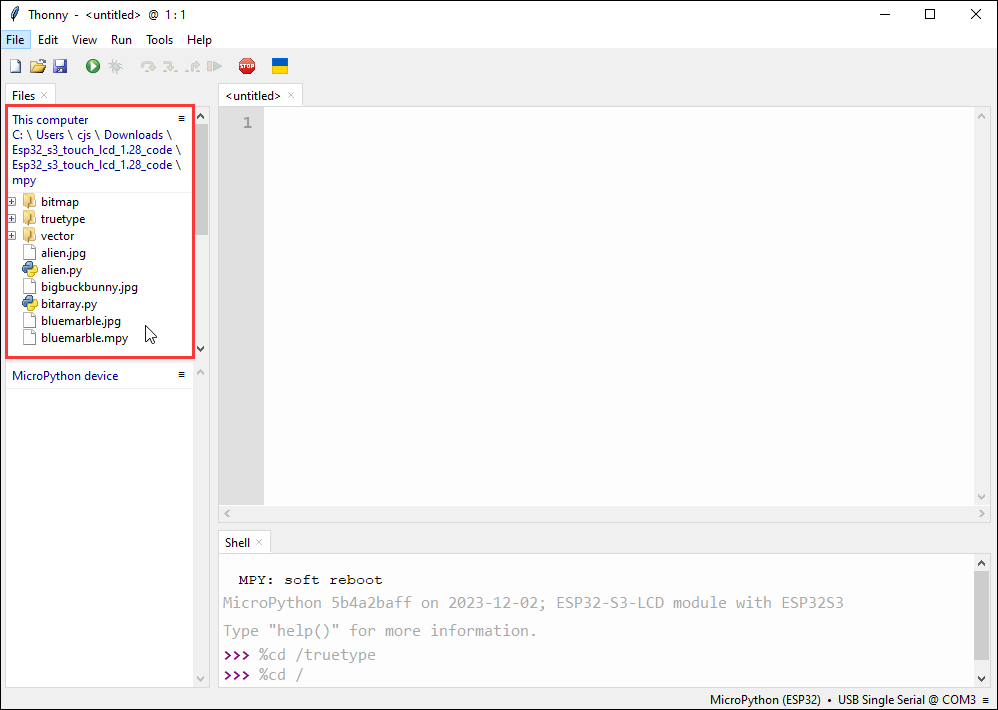

  • 将本地文件上传到开发板，选择文件，鼠标右键，找到"upload to/"，进行下载

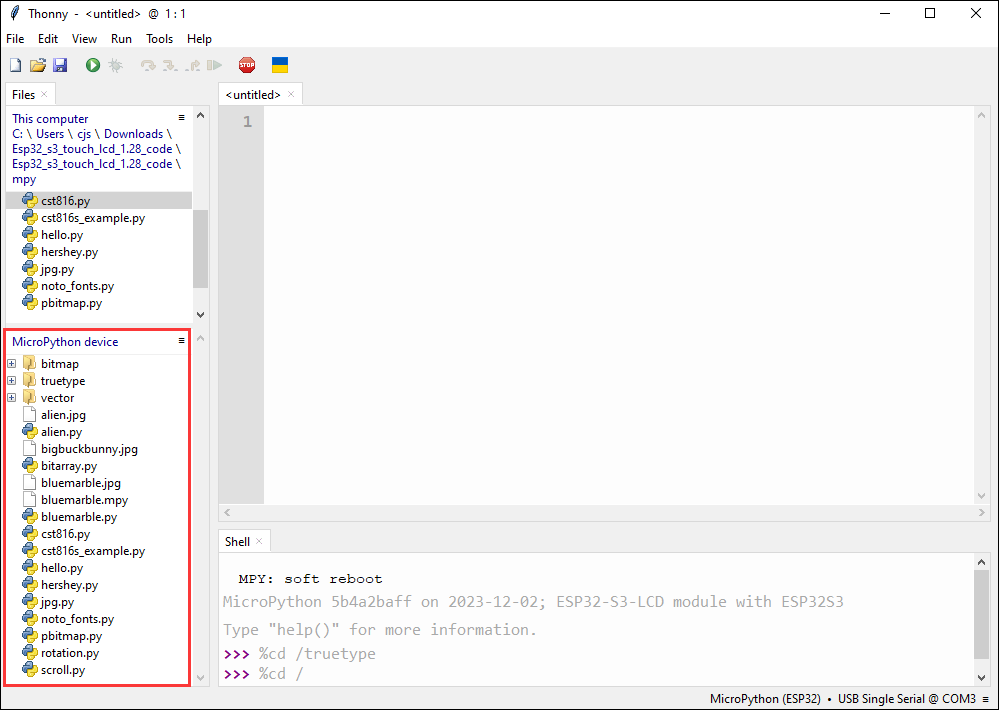

  • 以下是全部上传完成的界面，下载的文件请务必与红框内文件保持一致，否则可能会运行失败

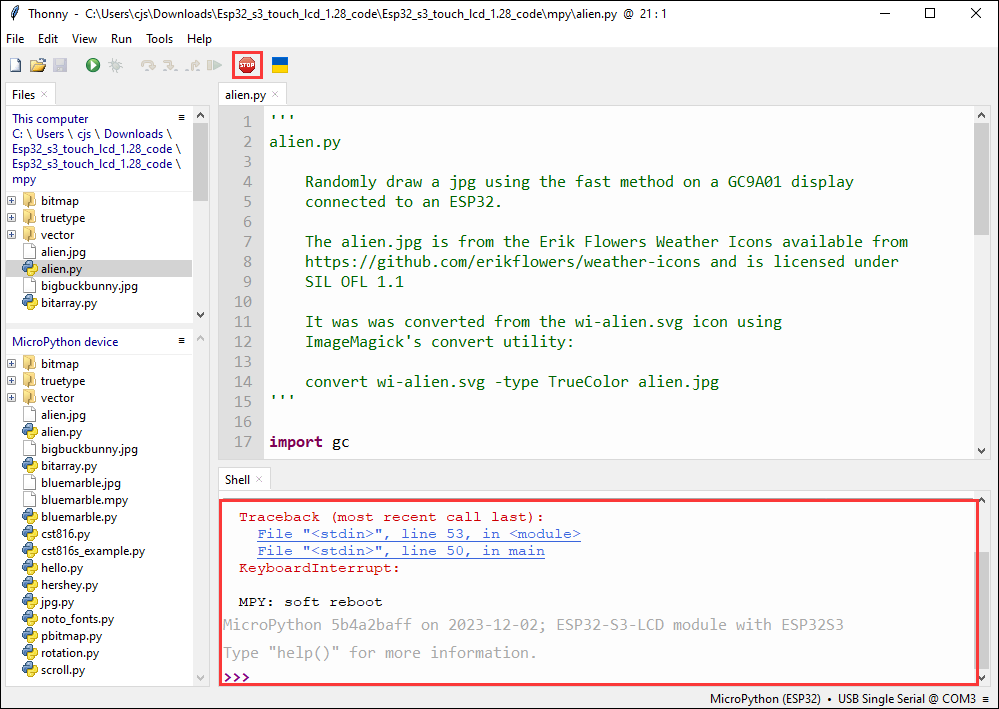

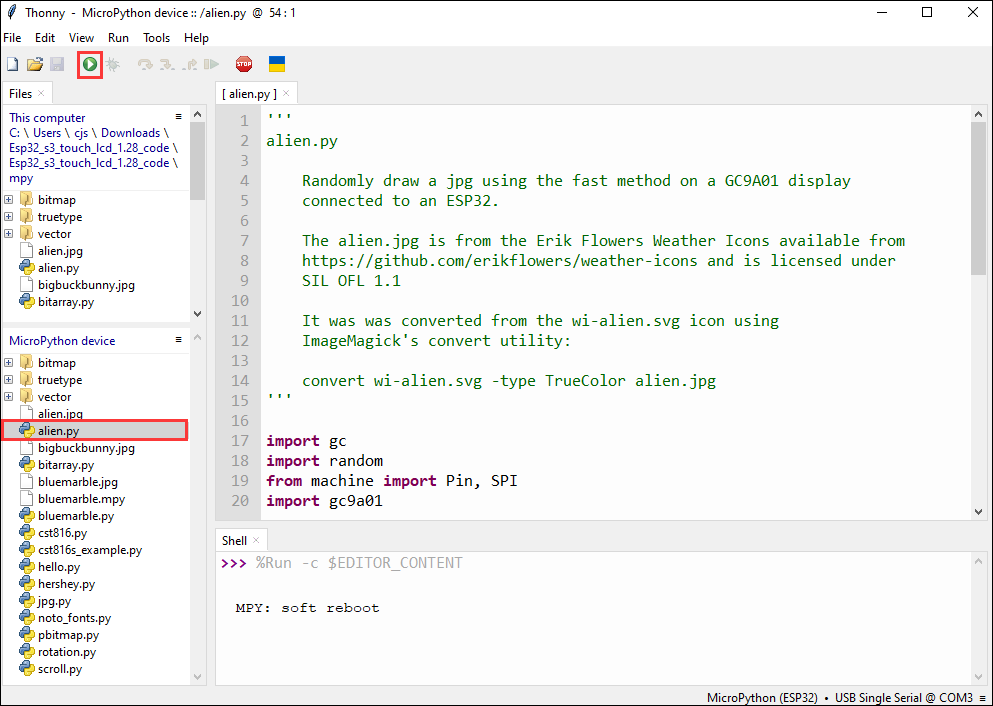

  • 选择.py后缀的文件，点击绿色按钮烧录运行

  • 运行另一份文件时要先点击红色stop按钮，这样另一份文件才能正常运行

示例程序


  • ESP32-S3-Touch-LCD-1.28 示例程序
示例程序基础例程说明
cst816_example.py触摸屏幕,打印相应坐标
alien.py随机显示 “alien.jpg” 图像
bitarray.py创建并展示多个随机位置的 “吃豆人” 精灵动画
hello.py随机显示不同颜色的 “Hello!” 文本，并且可以通过循环切换不同的旋转角度
hershey.py循环展示不同的问候语
jpg.py轮流显示两张 JPEG 图片
noto_fonts.py展示三种不同字体的名称
pbitmap.py显示一个预编译的位图图像
rotation.py循环展示不同旋转值下的文本显示效果
scroll.py在显示屏上实现字符的平滑滚动显示

上传例程及特殊例程

上传例程

  • 将本地文件上传到开发板，选择文件，鼠标右键，找到"upload to/",进行下载

  • 以下是全部下载完成的界面，下载的文件请务必与红框内文件保持一致，否则可能会运行失败

  • 选择.py后缀的文件，点击绿色按钮烧录运行（运行图置于后文）

  • 运行另一份文件时要先点击红色stop按钮，这样另一份文件才能正常运行

特殊例程

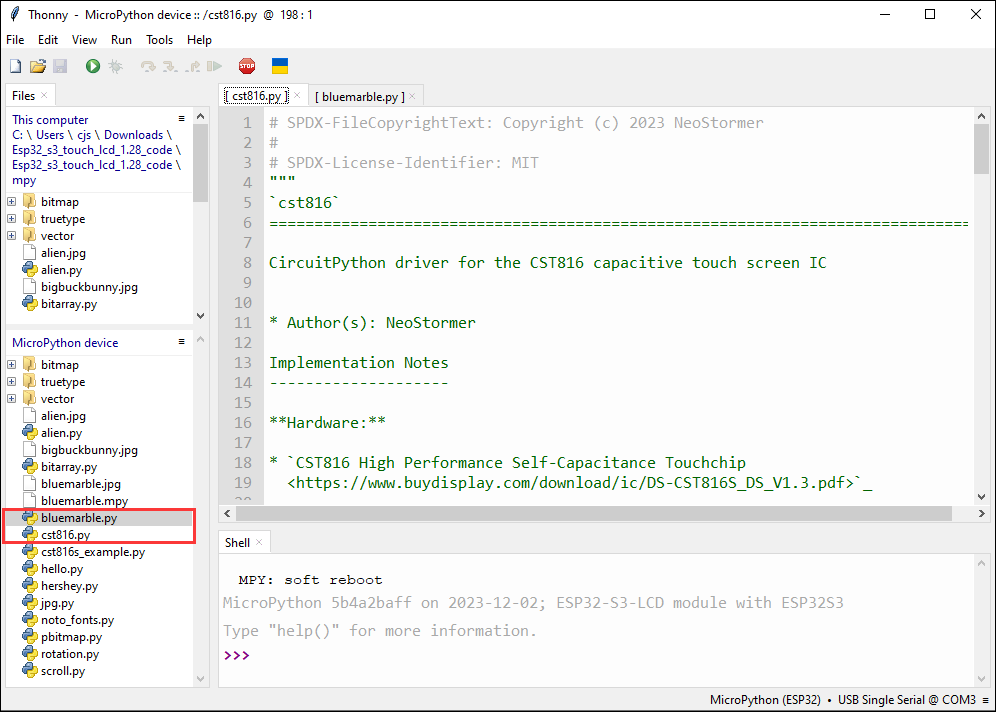

在所给例程中，bluenarble.py、cst816.py、cst816_example.py 这几个文件较为特别。请将下面几点全部看完之后，再尝试自行烧录。

  • bluenarble.py存放的是图片，cst816.py存的是触控板实现操作的函数，运行无现象

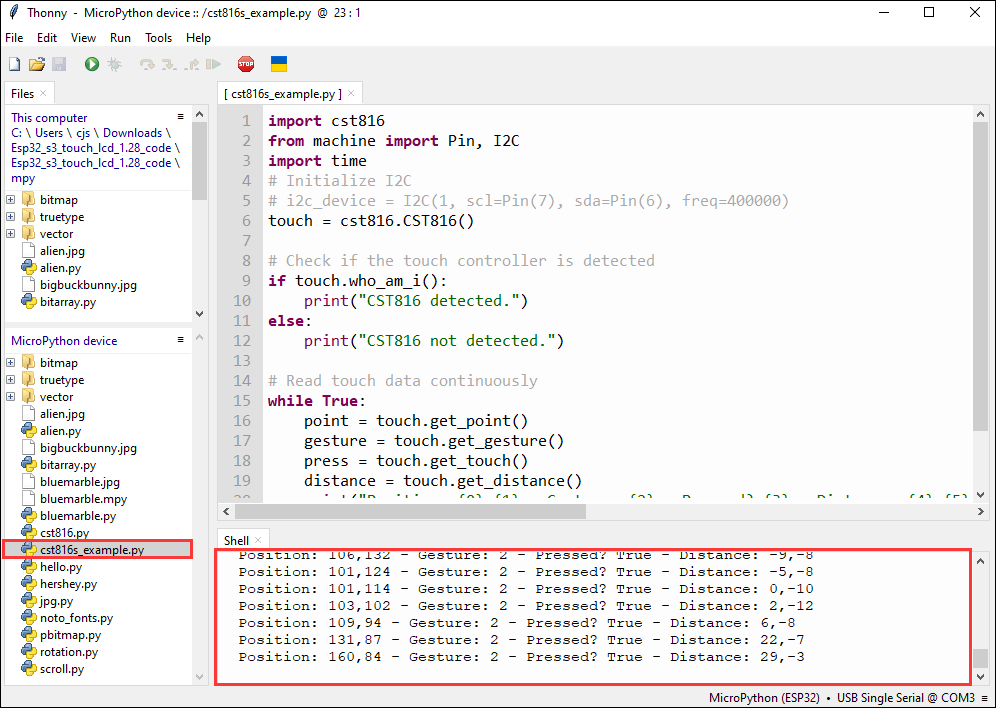

  • cst816_example.py运行之后，触摸屏幕会打印相应坐标，LCD不会被点亮


alien.py

【程序说明】

  • 该程序用于在特定显示屏上随机显示 “alien.jpg” 图像

【硬件连接】

  • 将开发板接入电脑


【代码分析】

  • GC9A01()：GC9A01构造函数重要性在于建立硬件连接、设置初始参数并创建可操作的显示屏对象，为后续的显示操作奠定基础
    • spi_interface：建立与显示屏的 SPI 通信
    • width和height：设置显示屏分辨率
    • reset_pin：连接显示屏的各种控制引脚
    • rotation：设置初始旋转角度

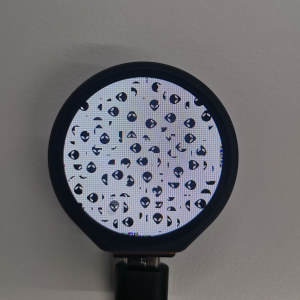

【运行效果】

  • LCD屏幕显示



bitarray.py

【程序说明】

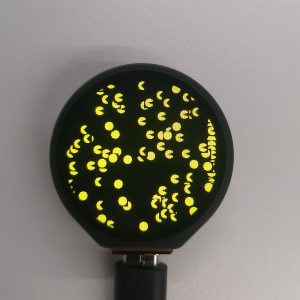

  • 该程序是在特定显示屏上创建并展示多个随机位置的 “吃豆人” 精灵动画

【硬件连接】

  • 将开发板接入电脑

【代码分析】

  • pacman类的move方法：负责更新 “吃豆人” 精灵的状态，实现其在屏幕上的移动和动画效果
    • 首先增加精灵的当前步数，然后通过取模操作确保步数在规定的SPRITE_STEPS范围内循环，这可能对应精灵的不同动画帧或状态
    • 接着在水平方向上移动精灵的位置，当精灵的水平位置达到特定值 302 时，重置步数，可能是为了触发特定动画状态或行为。最后，通过取模操作确保精灵的水平位置在一定范围内循环，避免超出显示区域
  • tft.map_bitarray_to_rgb565
    • tft.map_bitarray_to_rgb565函数根据精灵的当前步数从SPRITE_BITMAPS中选取位图数据，将其转换为 RGB565 格式的缓冲区sprite。同时，指定了精灵的宽度以及前景色和背景色
  • tft.blit_buffer
    • tft.blit_buffer函数将转换后的缓冲区绘制到显示屏上特定的位置，该位置由精灵的当前坐标确定，并指定了精灵的宽度和高度

【运行效果】

  • LCD屏幕显示



hello.py

【程序说明】

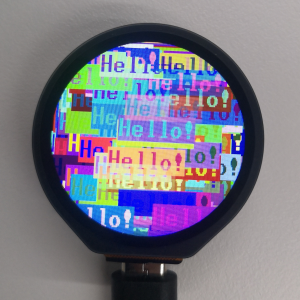

  • 该程序是在特定的显示屏上随机显示不同颜色的 “Hello!” 文本，并且可以通过循环切换不同的旋转角度

【硬件连接】

  • 将开发板接入电脑

【代码分析】

  • tft.text：在显示屏上绘制文本 “Hello!”
    • 使用指定字体，文本位置通过随机数在显示屏范围内确定，前景色和背景色由随机生成的 RGB565 颜色值决定
  • while True ：实现 “Hello!” 文本在不同旋转角度下的随机显示动态效果
    • 通过无限循环和遍历四个旋转角度，设置显示屏旋转角度后清空屏幕，计算文本显示范围，循环调用tft.text函数在随机位置以随机颜色显示文本

【运行效果】

  • LCD屏幕显示



hershey.py

【程序说明】

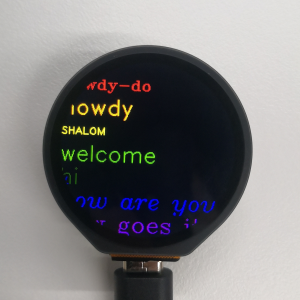

  • 该程序是在一个特定的显示屏上循环展示不同的问候语

【硬件连接】

  • 将开发板接入电脑

【代码分析】

  • main：函数中的循环部分，在显示屏上循环显示不同字体、颜色和问候语
    • 逐行移动显示位置，获取下一个颜色、字体和问候语，清除上一行内容并绘制新内容，当超出一定范围时重置行位置，添加延迟控制显示速度
  • cycle ：创建可循环迭代的对象
    • 接受参数，若可迭代则直接循环，若单个元素则转换为可迭代列表并循环返回，用于方便地循环使用颜色、字体和问候语列表

【运行效果】

  • LCD屏幕显示



jpg.py

【程序说明】

  • 该程序是在特定的显示屏上轮流显示两张 JPEG 图片

【硬件连接】

  • 将开发板接入电脑

【代码分析】

  • main：函数中的循环部分，在显示屏上循环显示不同字体、颜色和问候语
    • 遍历图片文件名列表，调用tft.jpg函数在特定位置以较慢方式显示图片，然后等待 5 秒
  • tft.jpg ：在显示屏上显示指定的 JPEG 图片
    • 读取、解码图片文件并绘制到显示屏，根据传入参数确定显示位置和模式

【运行效果】

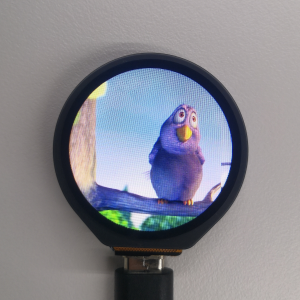

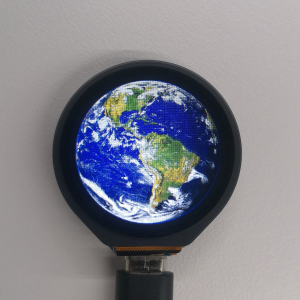

  • LCD屏幕显示



noto_fonts.py

【程序说明】

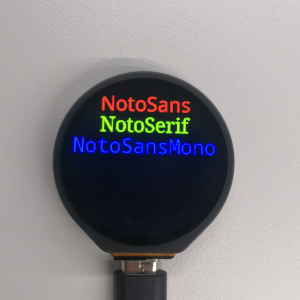

  • 该程序是在特定的显示屏上展示三种不同字体（NotoSans、NotoSerif、NotoSansMono）的名称，并且将这些字体名称以居中的方式显示在不同的行上

【硬件连接】

  • 将开发板接入电脑

【代码分析】

  • main：程序主入口，初始化显示屏并展示三种字体名称
    • 创建显示屏对象并初始化，填充背景为黑色，调用center函数依次显示三种字体名称
  • center ：将给定字符串以指定字体在显示屏上居中显示
    • 获取显示屏宽度，计算字符串宽度，若小于屏宽则水平居中计算坐标，否则左对齐，最后在指定位置显示字符串

【运行效果】

  • LCD屏幕显示



pbitmap.py

【程序说明】

  • 该程序是在特定的显示屏上显示一个预编译的位图图像

【硬件连接】

  • 将开发板接入电脑

【代码分析】

  • main：程序主入口，初始化显示屏并显示位图
    • 创建显示屏对象，初始化后填充黑色背景，调用tft.pbitmap显示预编译位图模块中的图像
  • tft.pbitmap：在显示屏上显示预编译位图
    • 读取位图数据并绘制到显示屏，根据传入参数确定显示位置

【运行效果】

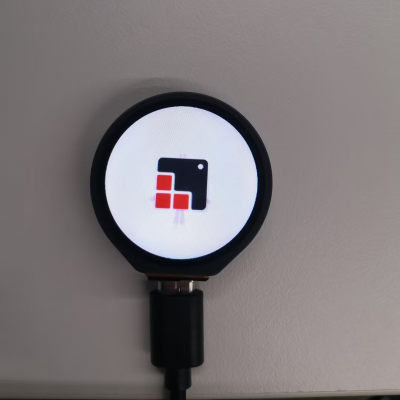

  • LCD屏幕显示



rotation.py

【程序说明】

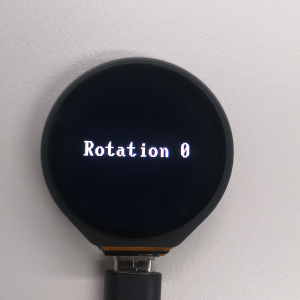

  • 该程序是在特定的显示屏上循环展示不同旋转值下的文本显示效果

【硬件连接】

  • 将开发板接入电脑

【代码分析】

  • main：程序主入口，初始化显示屏并循环展示不同旋转值下的文本效果
    • 创建显示屏对象并初始化，在循环中依次设置不同旋转值，清空屏幕后显示包含旋转值信息的文本并等待观察
  • tft.rotation：设置显示屏旋转角度
    • 根据传入参数调整显示屏显示方向置

【运行效果】

  • LCD屏幕显示



scroll.py

【程序说明】

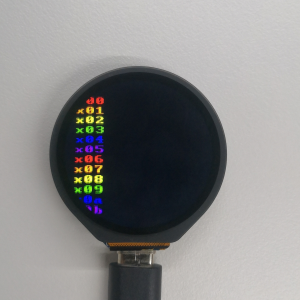

  • 该程序是在特定的显示屏上实现字符的平滑滚动显示

【硬件连接】

  • 将开发板接入电脑

【代码分析】

  • main：程序主入口，初始化显示屏、设置颜色并滚动显示字符
    • 创建显示屏对象，设置颜色生成器获取前景色，初始化显示屏后设置滚动区域，在循环中清除顶部行、在新行显示字符并更新颜色和字符值，通过设置滚动地址实现滚动并控制速度
  • cycle：创建可循环迭代对象
    • 接受参数，若可迭代则直接循环，若单个元素则转换为可迭代列表并循环返回

【运行效果】

  • LCD屏幕显示


Flash固件的烧录与擦除

  • 当前示例程序有提供测试固件，可通过直接烧录测试固件来测试板载设备功能正常与否
  • bin文件路径：
    ...\ESP32-S3-Touch-LCD-1.28-Demo\Firmware\factory-bin
Flash固件的烧录与擦除教程参考

资料

原理图

工程图纸

示例程序

数据手册

ESP32-S3

其他器件

软件工具

Arduino

Thonny

固件烧录工具

其他资料链接

FAQ

问题：模块下载程序后，重新下载，有时会出现无法连接串口，或者烧录失败的情况？

  • 点击复位按键1秒以上，等待 PC 端重新识别到设备后再次下载
  • 可长按BOOT按键，同时按下RESET，然后松开RESET，再松开BOOT按键，此时模块可进入下载模式，可解决大部分无法下载的问题。


问题：模块出现一直复位的情况，从设备管理器查看识别状况会一闪一闪的？

这种情况可能是由于 Flash 空白导致 USB 口不稳定，可长按BOOT按键，同时按下RESET，然后松开RESET，再松开BOOT按键，此时模块可进入下载模式烧录固件（程序）即可解决该情况。


问题： 程序首次编译超级慢怎么处理?

  • 首次编译很慢属于正常情况，耐心等待即可


问题： 找不到AppData文件夹怎么处理？

  • 部分AppData文件夹是默认隐藏的，可以设置为显示。
  • 英文系统：资源管理器->View->勾选“Hidden items”
  • 中文系统：文件资源管理器->查看->显示->勾选“隐藏的项目”


问题： 怎么查看自己使用的COM口?

  • Windows系统：

①通过设备管理器查看： 按下Windows + R键打开“运行”对话框； 输入devmgmt.msc并按回车键打开设备管理器； 展开“端口（COM和LPT）”部分，这里会列出所有的COM端口及其当前状态。
②使用命令提示符查看： 打开命令提示符（CMD）； 输入mode命令，这将显示所有COM端口的状态信息。
③查看硬件连接： 如果你已经连接了外部设备到COM口，通常设备会占用一个端口号，可以通过查看连接的硬件来确定使用的是哪个端口。

  • Linux系统：

①使用dmesg命令查看： 打开终端。
②使用ls命令查看： 输入ls /dev/ttyS*或ls /dev/ttyUSB*来列出所有的串口设备。
③使用setserial命令查看： 输入setserial -g /dev/ttyS*来查看所有串口设备的配置信息。


问题：在使用 MAC 设备时，程序烧录失败？


问题：屏幕驱动是？

GC9A01A


问题：请问一下这另外的六个引脚可以做RXTX么？

可以，UART初始化时直接指定引脚就好了: ESP32-S3-1.28-UART.png


问题：ESP32-S3-Touch-LCD-1.28用什么电池供电？

MX1.25 2P 连接器，可用于接入 3.7V电池，支持充放电，如图所示：


技术支持

周一-周五（9:30-6:30）周六（9:30-5:30）

手机：13434470212

邮箱：services04@spotpear.cn

QQ：202004841

价格：
￥143
型号：
ESP32-S3-Touch-LCD-1.28-B
制造商：
斑梨电子
SKU：
0101619

ESP32-S3 1.28寸圆形LCD触摸屏开发板加速度陀螺仪传感器带外壳

[教程导航]

©Copyright 2015 Berlinger Haus | All Rights Reserved,XML,HTML
地址：广东省 深圳市 龙岗区 南湾街道 康桥路丹竹头恩来工业城4栋4层401
电话：13246739196 (投诉建议专线,下单/售后请查看网页“联系我们”)
邮箱：manager@spotpear.cn (投诉邮箱)
斑梨电子,深圳市斑梨电子有限公司,spotpear ,树莓派4b,树莓派DSI,树莓派显示屏,树莓派摄像头,树莓派CM4,树莓派pico, Jetson Nano BBC micro:bit Arduino
