PCIe-TO-Gigabit-ETH-USB3.2-HAT+ 使用教程

产品介绍

树莓派5 PCIe转Gigabit ETH、USB 3.2 Gen1扩展卡 PI5专用转接板板载3个USB接口免驱动即插即用 1拖3高速USB接口千兆网口 HAT+标准

特点

PCI-E×1 Gen2模式
仅支持PI5B
搭载VL805原装高性能主控芯片
支持 USB 电源控制
拓展免驱千兆网口

注意

树莓派默认不启动PCIE

使用说明

硬件连接

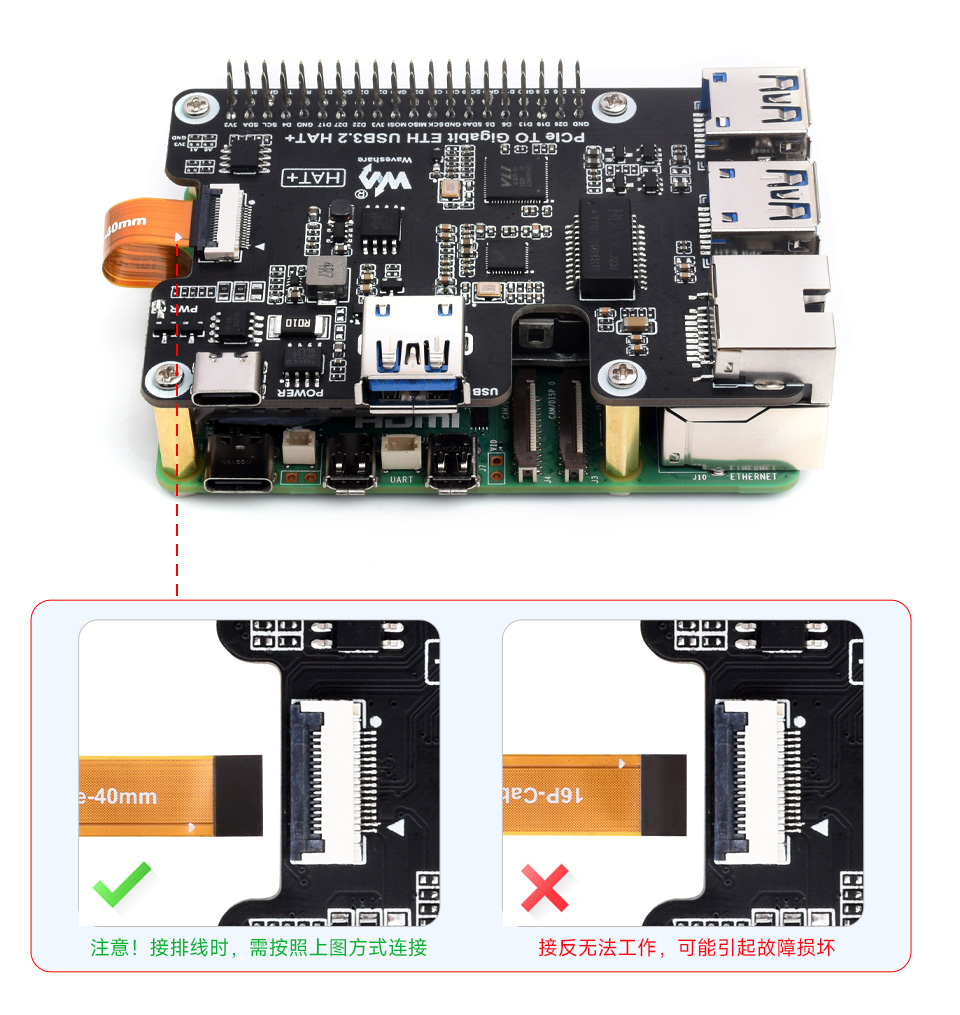

注意排线方向，连接如图所示：

使用

1：启用PCIE接口

PI5B默认没有启用PCIE接口，在/boot/firmware/config.txt 中添加：
dtparam=pciex1

2:修改之后重启PI5，就可以识别到设备了，

如下图，识别到VL805就是我们的设备，另外一个PI5的是RPI芯片

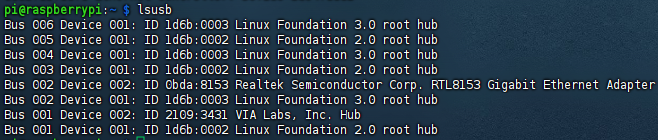

3:执行lsusb可以到USB设备已经识别到

USB供电控制

单口最大输出电流：2A

USB 编号

uhubctl工具控制（默认）

1：安装uhubctl工具

sudo apt-get install uhubctl

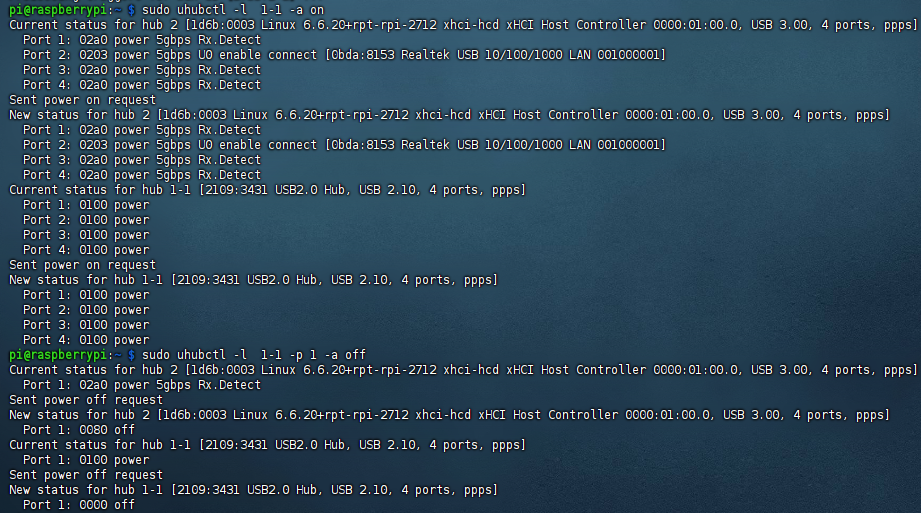

2：使用

#关闭所有USB供电
sudo uhubctl -l  1-1 -a off
#不指定端口，关闭总线下所有USB供电
#打开USB供电
sudo uhubctl -l  1-1 -p 1  -a on
sudo uhubctl -l  1-1 -p 3  -a on
sudo uhubctl -l  1-1 -p 4  -a on
#-p指定端口号
#-a指定设备状态
#-l(小写字母L) 指定USB总线，可以通过lsusb -t查看
#端口号以USB2.0的端口号为准，如果没有其他USB设备默认应该是都是对应的命令
#关闭单个USB供电
sudo uhubctl -l  1-1 -p 1  -a off
sudo uhubctl -l  1-1 -p 3  -a off
sudo uhubctl -l  1-1 -p 4  -a off
#注意第一次使用单个可能无法操作需要先全部关闭才可以

GPIO控制

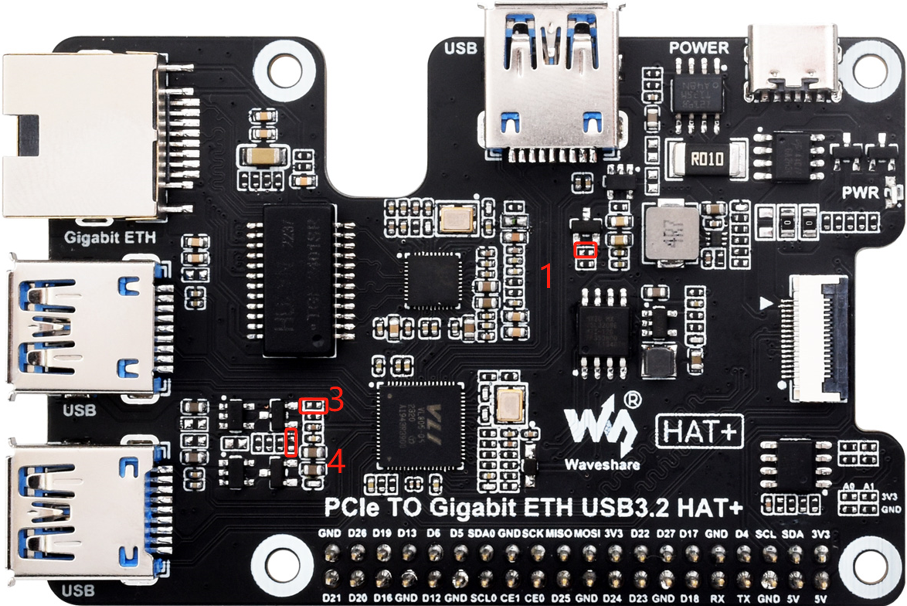

此方法默认不支持，需要焊接电阻0R,如图所示

USB 控制对应的GPIO
USB1 GPIO28
USB3 GPIO26
USB4 GPIO29

注意：使用GPIO控制，uhubctl不可以使用，不然会影响GPIO控制

ETH网口使用说明

1:重启PI5，就可以识别到设备了，

如下图，识别到RTL8111就是我们的设备，另外一个PI5的是RPI芯片

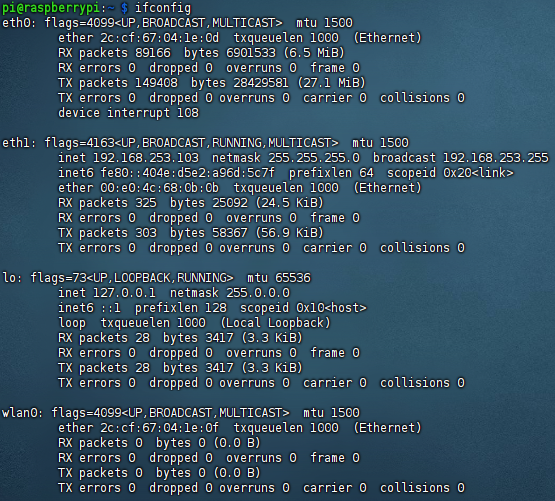

2:执行ifconfig可以到网卡已经识别到

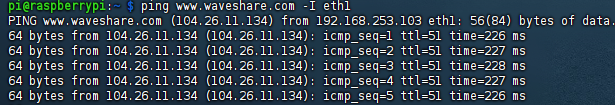

3:使用ping命令测试

ping baidu.com -I eth1
#-I 指定网口
