GC2093-2MP-USB-Camera-A 使用教程
GC2093 2MP USB Camera (A)
参数
- 像 素：200万
- 感光芯片：GC2093
- D S P ：自动增益/曝光/白平衡
- 摄 像 头：
- CCD尺寸：1/2.9inch
- 光圈（F）：2.2
- 焦距（EFL）：2.28mm
- 视场角（FOV）：170.2°(D) 144°(H) 77.6°(V)
- 畸变： < -27%
- 对焦方式：固定对焦
- 接口类型：USB2.0
- 图像:
- 支持的图像格式：MJPG、YUY2
- 静态图片分辨率：1920 × 1080
- 视频录像支持(MJPG)：
- 30 FPS 1920 × 1080
- 30 FPS 1280 × 720
- 30 FPS 640 × 480
- 30FPS 1024×576
- 30FPS 640×480
- 30FPS 640×360
- 视频录像支持(YUY2)：
- 15 FPS 1920 × 1080
- 20 FPS 1280 × 720
- 25FPS 640×480
- 25FPS 640×360
- 工作电压：5V ± 5%
- 工作温度：0°C ~ 50°C
- 产品尺寸：38.00 × 38.00 × 19.01 (mm)
- 支持系统：Windows、Linux、MacOS
Windows PC 上使用
测试软件
目前一般的Windows 10系统会自带一个相机软件，直接打开Windows电脑自带的相机软件就可以进行测试。
如果你使用的是Windows 7系统，或者系统中找不到相机软件，可以在资料->软件下载安装我们提供的AMCAP测试软件。
测试步骤

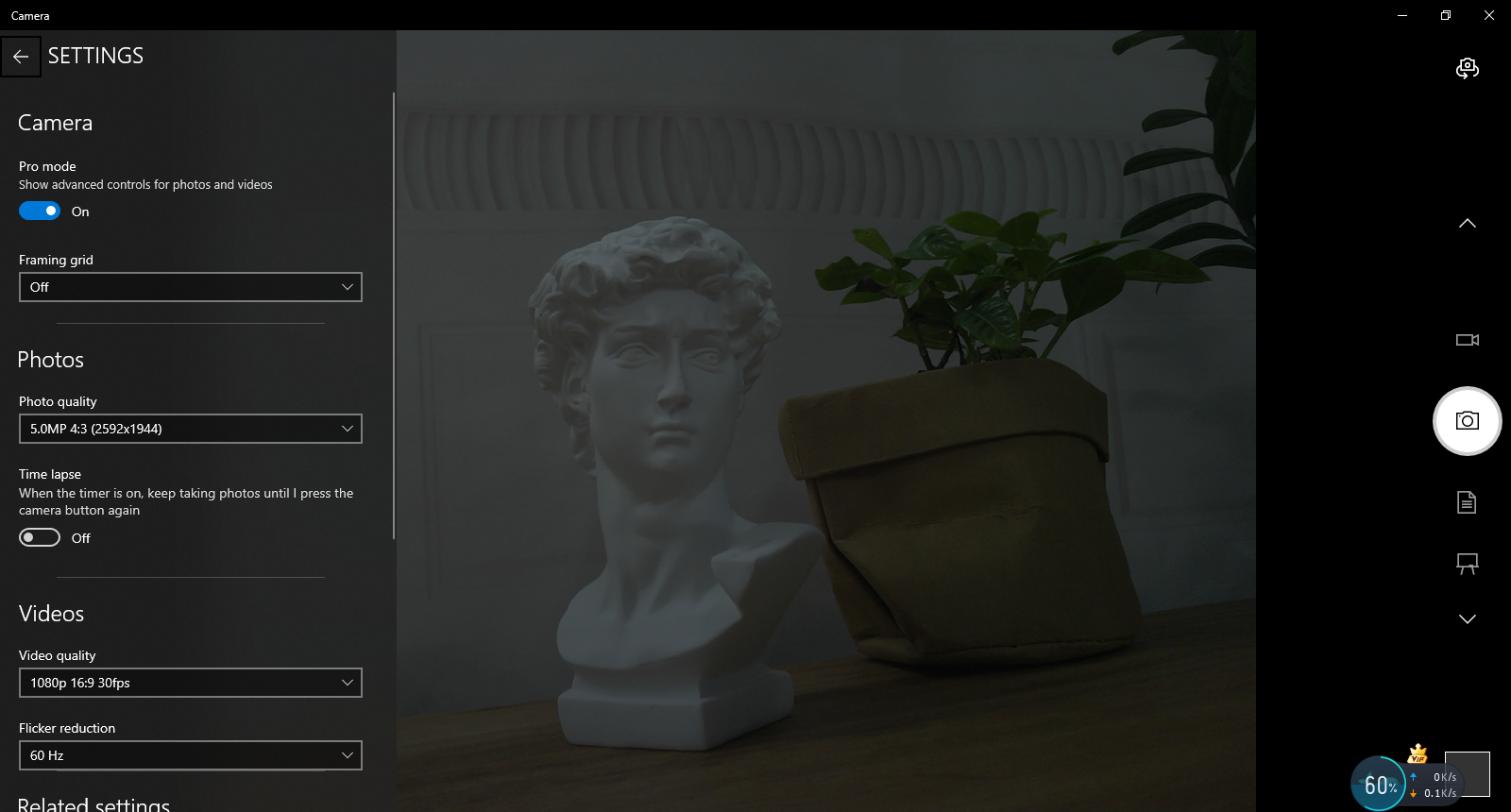

- window自带的相机软件
- 搜索“相机”打开软件
- 点击左上角齿轮图标，可以打开设置界面，可以设置拍摄图片或者视频的分辨率
- 点击右边的录像或者拍摄图标可以切换录像和拍摄

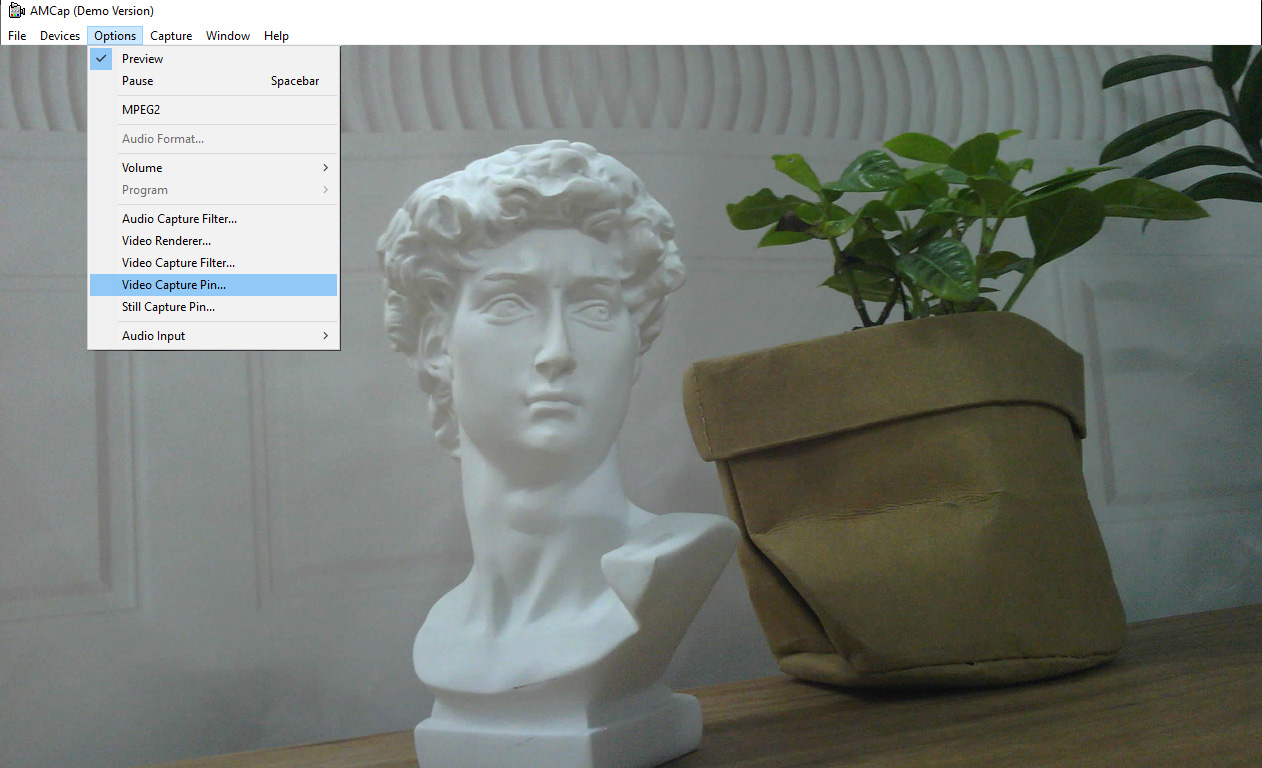

- AMCap软件
- 下载安装AMCap软件
- 可以点击Option选项，选择Video Capture Pin...或者Still Capture Pin...对图像和视频的参数进行设置

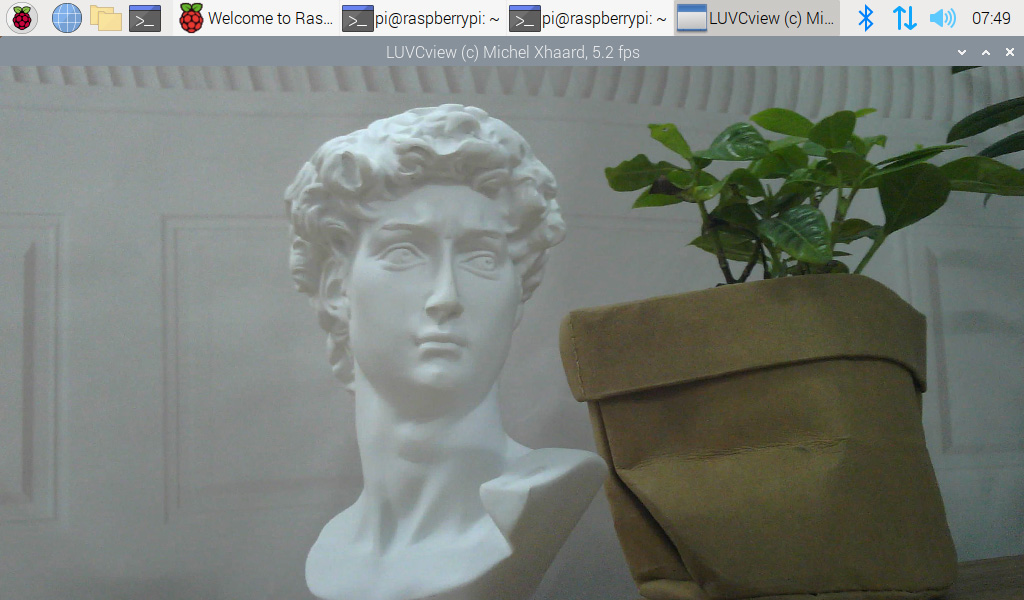

Raspberry Pi使用
- 打开树莓派终端， 输入指令安装luvcview软件
- sudo apt-get install luvcview -y
- 安装完成之后，终端输入指令打开软件即可进行USB摄像头测试
- sudo luvcview -s 1920x1080

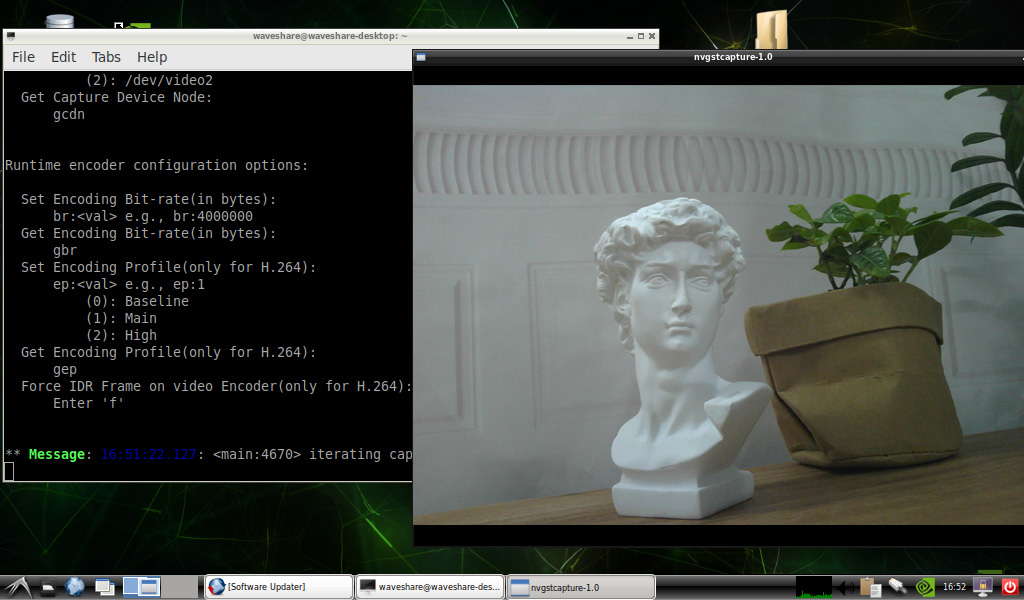

Jetson Nano Developer Kit使用
- 打开Jetson Nano Developer Kit 终端（Ctrl+Alt+T打开，或者鼠标打开）
- 输入一下指令进行预览：
- nvgstcapture-1.0 --camsrc=0
- 输入之后会打开一个预览窗口
【备注】实际运用中，可能需要用带程序调用，可以自行参考Opencv等相关图像处理库资料
FAQ
问题： 手碰到背面，摄像头显示异常?
- 请勿用手碰触PCB背面元件，以免影响电气特性
问题：使用过程中，模块发烫？
- 使用过程中，模块发热较大，会有发烫现象，是正常的。
问题：无法控制亮度，对比度等参数？
- 如果您使用的是Mac系统和Opencv，部分参数设置是不能用的，建议用Linux系统和V4L2驱动。
技术支持
周一-周五（9:30-6:30）周六（9:30-5:30）
手机：13434470212
邮箱：services04@spotpear.cn
QQ：202004841
