可用于灰尘颗粒浓度检测
【我的特点】
- 使用方便：只需要一个AD采集引脚和一个控制引脚就能使用
- 模拟量输出：输出电压大小与灰尘浓度在有效量程内成线性关系，内置衰减电路，输出电压不超过1.5V
- 灵敏度：0.5V/(100μg/m3)
- 有效量程：500μg/m3
- 宽供电范围：内置升压电路，工作电压范围2.5V至5.5V
- 低功耗：在一个采样周期内，电流不超过20mA
【机械参数】
- 产品尺寸：63.2mm x 41.3mm x 21.1mm
- 固定孔尺寸：2.0mm （4个）
- 通气孔尺寸：9.0mm
【接口说明】
下面以接入MCU为例：
- VCC：接2.5V~5.5V
- GND：接GND
- AOUT：接MCU.IO(模拟量输出)
- ILED：接MCU.IO(模块驱动引脚)

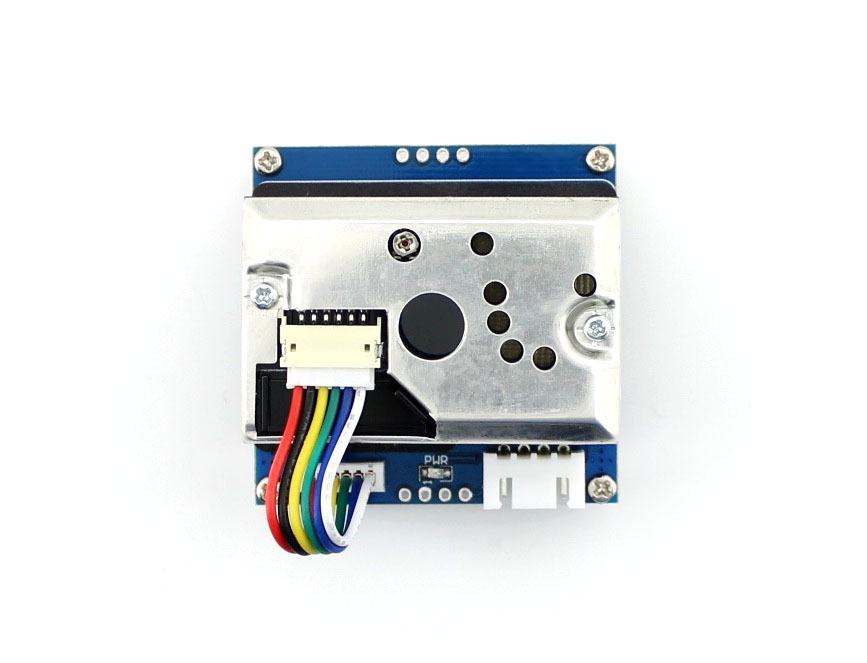

产品图片
默认不焊接下插排针，用户可自行焊接该排针(如下)，以方便接入相应的产品
产品尺寸
