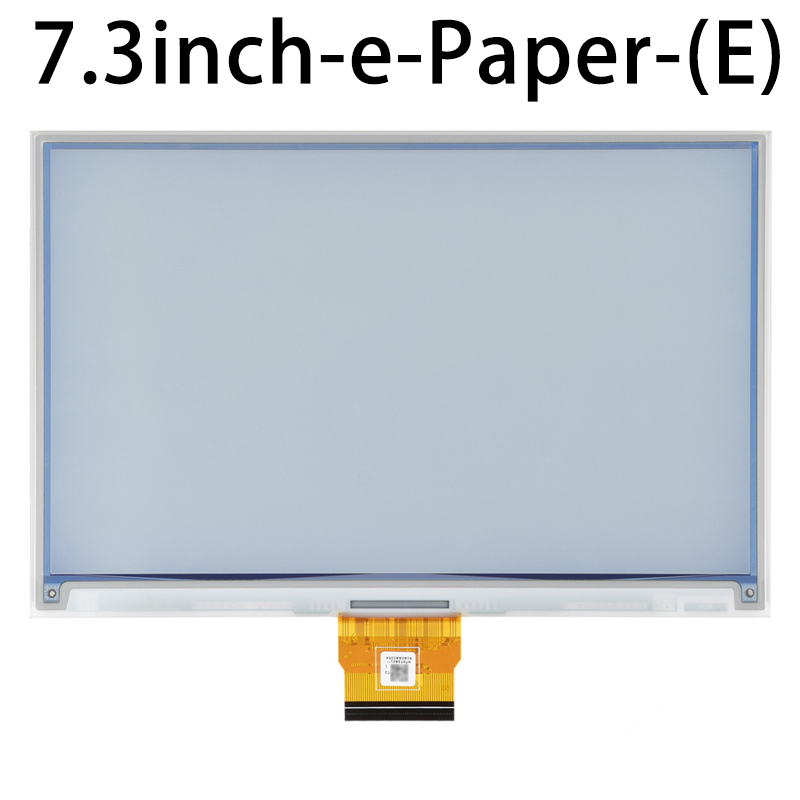

7.3寸电子墨水屏模块E6彩色6色ePaper适用于Arduino树莓派STM32/Jetson
¥386
制造商：Waveshare
SKU：0106048
发布时间：2024-07-20 11:21
7.3英寸6色电子纸显示屏，电子墨水显示屏，低功耗，800×480像素，SPI通信，可选电子纸驱动HAT
E6全彩色e-Paper电子墨水屏推荐
【产品简介】
[] 7.3英寸6色电子纸显示屏，电子墨水显示屏，低功耗，800×480像素，SPI通信，可选电子纸驱动HAT
【产品详情】
7.3 英寸 6 彩色墨水屏
功耗低、视角宽、断电仍可清晰显示
用于货架标签、工业仪表等显示应用
用于货架标签、工业仪表等显示应用
【版本选择】
【产品特点】
[] 采用 E_Ink Spectra 6(E6) 技术，支持显示六种颜色
[] 无需背光，断电可长时间保持最后一屏的显示内容
[] 功耗非常低，基本只在刷新时耗电
[] 提供完善的配套资料手册 (驱动板原理图、Raspberry Pi / Jetson Nano / 旭日 X3 派 / Arduino / STM32 等示例程序)
[] 模块版独有特性：
[] SPI 控制接口，可接入 Raspberry Pi / Jetson Nano / RDK X3 / Arduino / STM32 等主控板
[] 板载电平转换芯片，可兼容 3.3V 和 5V 电平接口
【产品参数】
工作电压 3.3 V 显示颜色 6 彩色 通信接口 3-wire SPI、4-wire SPI 灰度等级 2 屏幕尺寸 170.20 × 111.20 × 0.91mm 全局刷新 12s 显示尺寸 160 × 96mm 刷新功耗 < 70mW(typ.) 点距 0.2 × 0.2mm 休眠电流 < 0.01uA (接近 0) 分辨率 800 × 480 pixels 可视角度 > 170°
电子墨水屏的优势
电子墨水屏采用“微胶囊电泳显示”技术进行图像的显示，其工作原理是悬浮在液体中的带电纳米粒子受到电场的作用而产生迁移，在环境光下通过反射形成接近于传统印刷纸张的显示效果。电子墨水屏能够在灯光、自然光等环境光下清晰地显示画面，无需背光，可视角度几乎达到 180°。因其媲美传统纸张的显示效果，常被用于阅读器之类的应用。
基于树莓派 40PIN 接口设计
适用于 Raspberry Pi 系列主板、Jetson Nano、旭日 X3 派
SPI 控制接口
可接入 Raspberry Pi / Jetson Nano / RDK X3
Arduino / STM32 等主控板
VCC 3.3V GND 电源地 DIN SPI 通信 MOSI 引脚 SCLK SPI 通信 SCK 引脚 CS SPI 片选引脚（低电平有效） DC 数据/命令控制引脚（高电平表示数据，低电平表示命令） RST 外部复位引脚（低电平复位） BUSY 忙状态输出引脚
| VCC | 3.3V |
|---|---|
| GND | 电源地 |
| DIN | SPI 通信 MOSI 引脚 |
| SCLK | SPI 通信 SCK 引脚 |
| CS | SPI 片选引脚（低电平有效） |
| DC | 数据/命令控制引脚（高电平表示数据，低电平表示命令） |
| RST | 外部复位引脚（低电平复位） |
| BUSY | 忙状态输出引脚 |
【应用场景】
适用于商城物价标签、资产设备标签、 电子货架标签、会议名牌等
【产品尺寸】
