Core1121 LoRa 双频模组

适用于 Sub-GHz 与 2.4GHz 频段

版本选择

HF 版本频率为 850MHz ~ 930MHz，适用于欧美大洋洲区域

LF 版本频率为 410MHz ~ 510MHz，适用于亚欧区域

请根据当地无线电管理规定选择频率版本

产品特性

• 采用 Semtech LR11xx 系列中的第三代低功耗 LoRa 收发器 LR1121
• 支持 Sub-GHz (150MHz ~ 960MHz)、S 频段 (1.9GHz ~ 2.1GHz) 和 2.4GHz ISM 频段
• 通过 LoRa 或 LoRaWAN 协议结合网关接入云端，构建低功耗广域网络
• 支持 LoRa、(G)FSK 和 LR-FHSS 调制方式，与 SX126X / SX127X 频段兼容，便于产品升级
• SPI 接口通信，支持主流 MCU 平台，便于集成和移植
• 集成 AES-128 加密引擎，提升数据安全性
• 板载 TCXO 晶振，确保在高低温工况下频率稳定
• 适用于工业遥测、智能家居、环境监测和远程数据采集等 IoT 应用场景
• 提供完善的配套资料手册 (ESP32、树莓派、STM32 和 Raspberry Pi Pico 等产品的示例程序和使用手册等)

产品对比

型号	Core1121-XF	Core1262-XF
频段支持	Sub‑GHz (150MHz ~ 960 MHz)、 S‑band (1.9GHz ~ 2.1GHz)、 2.4GHz	Sub‑GHz (150MHz ~ 960MHz)
调制方式	LoRa、(G)FSK、LR‑FHSS	LoRa、(G)FSK
Sigfox 协议支持		-
AES‑128 加密引擎
安全密钥存储	(NwkKey、AppKey 等)	-
设备标识管理	(DevEUI / JoinEUI 处理)	-
LoRaWAN 安全规范支持	(完整流程：存储、认证)	- (仅基础加密)
应用场景	全球部署、多频段应用、 资产追踪、高安全场景	经典 Sub‑GHz LoRa 通信

产品参数

版本型号	Core1121-HF	Core1121-LF
射频特性
射频芯片	LR1121
工作频段	HF：850MHz ~ 930MHz	LF：410MHz ~ 510MHz
	1900MHz ~ 2100MHz、2400MHz ~ 2500MHz
信号调制	LoRa、(G)FSK、LR-FHSS
通信速率	LoRa：0.091Kbps ~ 62.5Kbps (G)FSK：0.6Kbps ~ 300Kbps
发射功率	-9dBm ~ 22dBm@Sub-GHz 频段， -18dBm ~ 13dBm@ISM 频段
接收灵敏度	-127dBm@Sub-GHz 频段，SF=7，CR4_5，BWL=125KHz -111dBm@ISM 频段，SF=7，CR4_5，BWL=800KHz
参考通信距离	Sub-GHz 频段：5KM ISM 频段：2KM
扩频因子	SF5 ~ SF12
电气特性
工作电压	3.3V (最高 3.8V)
逻辑电压	3.3V (其他逻辑电平需要搭配电平转换器)
模组耗流	Sub-GHz 频段： 发射电流：115mA@22dBm 接收电流：9.2mA@125KHz
	ISM 频段： 发射电流：25mA@13dBm 接收电流：8.1mA@125KHz
硬件特性
通信接口	SPI
晶振	TCXO 32MHz
天线接口	IPEX-4、邮票孔 (需额外操作)
天线保护	TVS 保护
工作温度	-40℃ ~ 85℃
接口类型	邮票孔 / 排座，间距 2.54mm
尺寸	19.00 × 22.00 (mm)

应用示例

工业、智能家居和数据采集

通信兼容性强

LR1121 均可与 SX126X、SX127X 和 SX128X 相互通信，
升级后依然可以与以往 LoRa 产品兼容，
同时功耗、通信距离均得到大幅度优化

双扩频调制 适配多种复杂环境

LR1121 支持 LoRa 啁啾扩频 (CSS) 与跳频 (LR-FHSS) 并存，
调制频段覆盖 Sub-GHz、S 频段及 2.4GHz ISM 频段，
满足工业、农业、智慧城市和卫星物联网等应用

ISM 频段

该频段全球免许可使用，适合短距离高速数据传输

引脚说明

搭载高品质元器件

为通信模组的稳定性能发挥提供了保障

温补晶振

确保模块长时间工作频率不偏移，适应工业高低温恶劣环境

产品尺寸

[] Core1121-HF

[] Core1121-HF-M

[] Core1121-LF

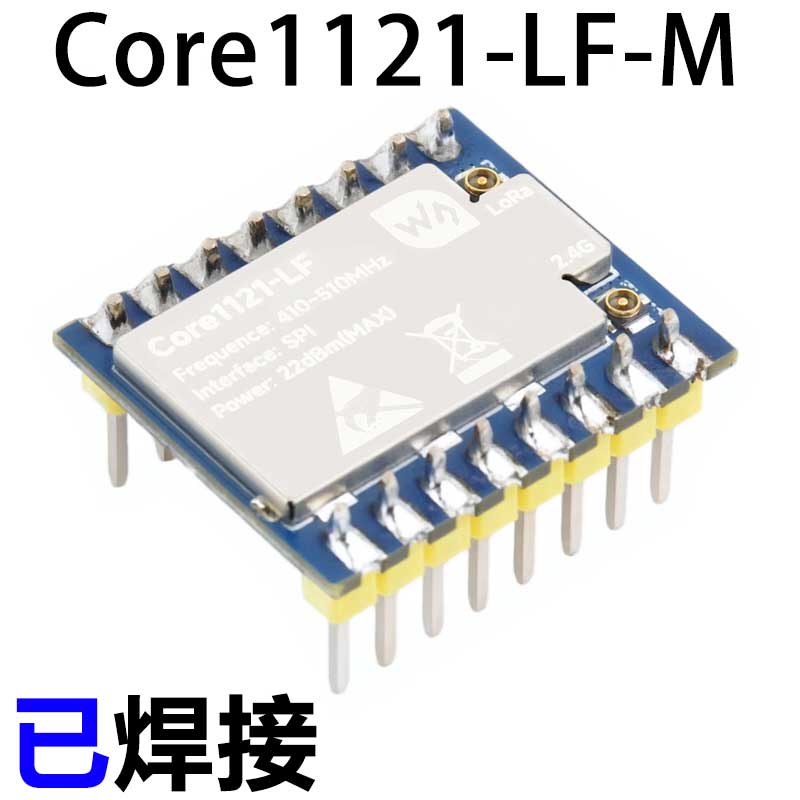

[] Core1121-LF-M
