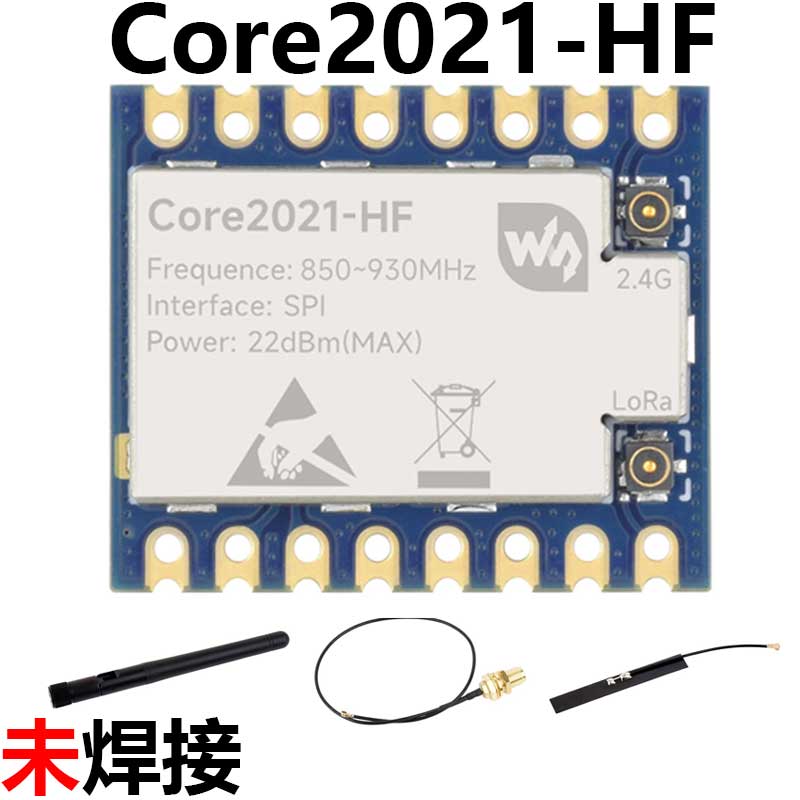

Core2021 LoRa LR2021 HF LF双频模组 SPI LoRaWAN Sub-GHz/2.4GHz
¥65.9
制造商：斑梨电子
SKU：021102500000
发布时间：2026-05-08 15:33
Core2021 LoRa双频模组 LR2021芯片 支持Sub-GHz、2.4GHz与1.5~2.5GHz频段 低功耗多协议物联网LoRaWAN模组
Core2021 LoRa 双频模组
适用于 Sub-GHz、2.4GHz ISM 与 1.5 ~ 2.5GHz 许可频段
具备 FLRC 调制，数据速率最高可达 2.6 Mbps
版本选择
产品特性
- 采用 Semtech 推出的第四代 LoRa® 多频段收发器 LR2021
- 支持 Sub-GHz (410 ~ 510MHz / 850 ~ 930MHz)、2.4GHz ISM 频段，以及 1.5 ~ 2.5GHz 许可频段
- 通过 LoRa 或 LoRaWAN 协议结合网关接入云端，构建低功耗广域网络
- 兼容 LoRa、FLRC、FSK、BLE、ZigBee 等多种协议
- 采用 SPI 控制，支持主流 MCU 平台，便于集成和移植
- 适用于工业遥测、智能家居、环境监测和远程数据采集等 IoT 应用场景
- 提供完善的配套资料手册 (ESP32、树莓派、Arduino、STM32 和 Raspberry Pi Pico 等产品的示例程序和使用手册等)
产品对比
| 型号 | Core2021-XF | Core1121-XF | Core1262-XF |
|---|---|---|---|
| 频段支持 | Sub‑GHz (410 ~ 510MHz 或 850 ~ 930MHz)、 2.4GHz ISM 频段、 1.5 ~ 2.5GHz 许可频段 | Sub‑GHz (410 ~ 510MHz 或 850 ~ 930MHz) | |
| 调制方式 | LoRa、FLRC、FSK、LR‑FHSS、BLE、ZigBee | LoRa、(G)FSK、LR‑FHSS | LoRa、(G)FSK |
| Sigfox 协议支持 | - | ||
| AES‑128 加密引擎 | - | ||
| 安全密钥存储 | - | (NwkKey、AppKey 等) | - |
| 设备标识管理 | - | (DevEUI / JoinEUI 处理) | - |
| LoRaWAN 安全规范支持 | (完整流程：存储、认证) | - (仅基础加密) | |
| 应用场景 | 全球部署、多频段应用、资产追踪、音频交流 | 全球部署、多频段应用、资产追踪、高安全场景 | 经典 Sub‑GHz LoRa 通信 |
产品参数
| 版本型号 | Core2021-HF | Core2021-LF |
|---|---|---|
| 射频特性 | ||
| 射频芯片 | LR2021 | |
| 工作频段 | HF：850MHz ~ 930MHz | LF：410MHz ~ 510MHz |
| 2.4GHz ISM 频段、1.5 ~ 2.5GHz 许可频段 | ||
| 信号调制 | LoRa、FLRC、FSK、BLE、ZigBee | |
| 通信速率 | LoRa：0.091 Kbps ~ 125 Kbps FLRC：0.13 Mbps ~ 2.6 Mbps FSK：0.5 Kbps ~ 2 Mbps BLE：125 kbps / 500 kbps / 1 Mbps / 2 Mbps | |
| 发射功率 | -10dBm ~ 22dBm @ Sub-GHz 频段， -17dBm ~ 12dBm @ ISM 频段 | |
| 接收灵敏度 | -141.5dBm @ Sub-GHz 频段，SF=12，CR4_5，BWL=125kHz -130.5dBm @ ISM 频段，SF=12，CR4_5，BWL=800kHz -111dBm @ FLRC，260 Kbps -97dBm @ BLE，2 Mbps | |
| 参考通信距离 | Sub-GHz 频段：5KM ISM 频段：2KM | |
| 扩频因子 | SF5 ~ SF12 | |
| 电气特性 | ||
| 工作电压 | 3.3V (最高 3.7V) | |
| 逻辑电压 | 3.3V (其他逻辑电平需要搭配电平转换器) | |
| 模组耗流 | Sub-GHz 频段： 发射电流：105mA @ 22dBm 接收电流：5.8mA @ 125kHz | |
| ISM 频段： 发射电流：23mA @ 12dBm 接收电流：6.4mA @ 125kHz | ||
| 硬件特性 | ||
| 通信接口 | SPI | |
| 晶振 | XTAL 32MHz | |
| 天线接口 | IPEX-4、邮票孔 (需额外操作) | |
| 天线保护 | TVS 保护 | |
| 工作温度 | -40℃ ~ 85℃ | |
| 接口类型 | 邮票孔 / 排座，间距 2.54mm | |
| 尺寸 | 19.00 × 22.00 (mm) | |
应用示例
工业、智能家居和数据采集
通信兼容性强
LR2021 均可与 LR1121、SX126x、SX127x 和 SX128x 相互通信，
升级后依然可以与以往 LoRa 产品兼容，
同时功耗、通信距离均得到大幅度优化
双模式扩频调制 适配多种复杂环境
LR2021 集成 LoRa 的 CSS 啁啾扩频与 LR-FHSS 跳频扩频技术，
支持 Sub-GHz、2.4GHz ISM 频段和 1.5 ~ 2.5GHz 许可三频段覆盖，
可同时满足陆地物联网与卫星物联网通信需求，
适用于工业、农业、智慧城市等全域场景
ISM 频段
该频段全球免许可使用，适合短距离高速数据传输
引脚说明
搭载高品质元器件
保障通信模组稳定可靠运行
产品尺寸
