ESP32-P4-NANO-DB开发板ESP32-C6 RISC-V WiFi6 MIPI DSI 10.1显示屏/CSI摄像头/音频喇叭/POE供电/RJ45 ETH以太网口/USB
¥165.9
制造商：斑梨电子
SKU：020818800000
发布时间：2026-09-04 15:54
ESP32-P4-NANO-WIFI6-DB开发板 RISC-V 双核400MHz+单核40MHz 双频Wi-Fi6和BLE 5
ESP32-P4推荐
ESP32-P4-NANO-WIFI6-DB
开发板
基于 ESP32-P4NRW32X 芯片的双核加单核 RISC-V 高性能开发板

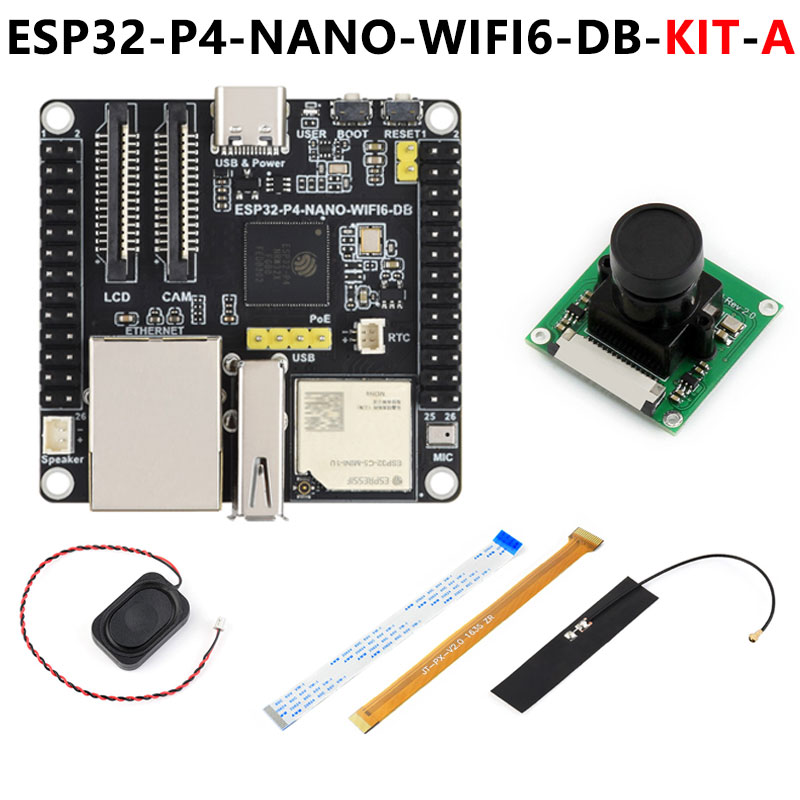

套餐选择
套餐组合搭配示例
10.1 英寸 DSI 电容触控屏
采用 IPS 全贴合钢化玻璃面板，分辨率为 800 × 1280
拥有 178° 广视角，支持十点触控，画面清晰，视觉体验出色
| 屏幕型号 | 10.1-DSI-TOUCH-A |
|---|---|
| 分辨率 | 800 × 1280 (H×V) |
| 通信接口 | MIPI-DSI (2/4lane) |
| 亮度 | 400cd/m² (支持定制 1000cd/m² 高亮版本) |
| 触摸芯片 | GT9271 |
| 外形尺寸 | 147.0 × 239.0 (mm) |
| 显示尺寸 | 135.36 × 216.58 (mm) |
| 像素大小 | 0.1692 (H) × 0.1692 (V) (mm) |
| 对比度 | 800 : 1 |
| 工作温度 | 0℃ ~ 60℃ |
(仅 D 套餐带屏幕，屏幕型号为 10.1-DSI-TOUCH-A)
树莓派摄像头 B 型
500 万像素 | 手动对焦
| 感光芯片 | OV5647 | CMOS 尺寸 | 1/4 英寸 |
| 像素 | 500 万 | 光圈 | F2.0 |
| 焦距 | 6mm | 对角视场角 | 60.6° |
| 红外夜视 | 不支持 | 对焦方式 | 手动对焦 |
图片仅供展示，详细配置以配置清单为准
开发板介绍
本产品是一款基于 ESP32-P4NRW32X 芯片的双核加单核 RISC-V 高性能开发板：双核高性能处理器最高 400MHz，单核低功耗处理器最高 40MHz。支持丰富的人机交互接口，包含 MIPI-CSI (集成图像信号处理器 ISP) 和 MIPI-DSI 接口，此外还支持 SPI、I2S、I2C、LED PWM、MCPWM、RMT、ADC、UART 和 TWAI 等常用外设。它还支持 USB OTG 2.0 High-Speed、Ethernet 与 Micro SD 存储扩展，以实现高速连接。
ESP32-P4NRW32X 芯片集成数字签名外设和专用密钥管理单元，可强化数据与操作安全。ESP32-P4-NANO-WIFI6-DB 面向高性能、高安全应用，满足人机界面、边缘计算与 IO 连接等需求。
主要功能特性：
- 搭载 RISC-V 32 位双核高性能处理器 (最高 400MHz) 与单核低功耗处理器 (最高 40MHz)
- 128KB HP ROM、16KB LP ROM、768KB HP L2MEM、32KB LP SRAM、8KB TCM
- 集成 JPEG Codec、像素处理加速器 PPA、图像信号处理器 ISP 与 H.264 编码器
- ESP32-P4NRW32X 封装内叠封 32MB PSRAM，板载 16MB Nor Flash
- 板上引出 MIPI-CSI、MIPI-DSI、USB 2.0 OTG、Ethernet、Micro SD、麦克风、扬声器及 RTC 电池接口
- 两组 2 × 13 GPIO 排针，引出 28 个 ESP32-P4NRW32X 可编程 GPIO
- ESP32-C5-MINI-1U 外接天线模组提供 2.4GHz / 5GHz 双频 Wi-Fi 6、Bluetooth 5 (LE)
- 支持安全启动、Flash 加密、硬件加密加速器、硬件随机数生成器、APM 权限管理与权限分离
高度集成 强劲性能
开发板采用 ESP32-P4NRW32X 高性能 MCU
支持 Wi-Fi 6 和蓝牙模块
搭载 ESP32-C5-MINI-1U 外接天线版本无线模组，为 ESP32-P4NRW32X 扩展 2.4GHz / 5GHz 双频 Wi-Fi 6 与 Bluetooth 5 (LE)
实际功能以本型号配套固件与软件资料为准
预留 PoE 模块接口
板载 PoE 模块接口，可配合兼容 PoE 扩展板
通过网线同时传输数据与电力
使用 PoE 模块
搭配兼容的 PoE 模块与 PoE 供电设备，可实现 PoE 以太网供电
仅一根网线即可让开发板同时实现百兆以太网通信与供电
PoE 模块为选配配件，包含于 B / C / D 套餐
基础套餐与 A 套餐不含，图中的 PoE 供电设备需另配
资源简介
- ESP32-P4NRW32X
ESP32-P4NRW32X，封装内叠封 32MB PSRAM
- ESP32-C5-MINI-1U
外接天线模组，双频 Wi-Fi 6、Bluetooth 5 (LE)
- 显示屏接口
MIPI-2lane
- 摄像头接口
MIPI-2lane
- Type-C 接口
5V 供电、程序烧录与串口调试
- USER-LED
电源指示灯
- BOOT 按键
上电或者复位时按下，进入下载模式
- RESET 按键
开发板复位
- PoE 模块供电 / 外部供电接口
可接入 5V 外部供电或兼容 PoE 模块供电
- RTC 电池接口
仅支持可充电的 RTC 电池
- 贴片麦克风
板载音频采集
- PoE 模块接口
连接兼容的选配 PoE 扩展板
- Type-A 接口
USB OTG 2.0 High-Speed 接口
- 百兆 RJ45 网口
100Mbps Ethernet
- 扬声器接口
MX1.25 2P，支持 8Ω 2W 扬声器
- GPIO 接口
两组 2 × 13 2.54mm 扩展排针
- TF 卡槽
本地存储与媒体资源扩展
