LCD1602 I2C PWM可调背光 3.3V/5V适用于Arduino树莓派Jetson Nano ESP32 Pico
¥45
制造商：斑梨电子
SKU：060107000000
发布时间：2025-02-26 17:58

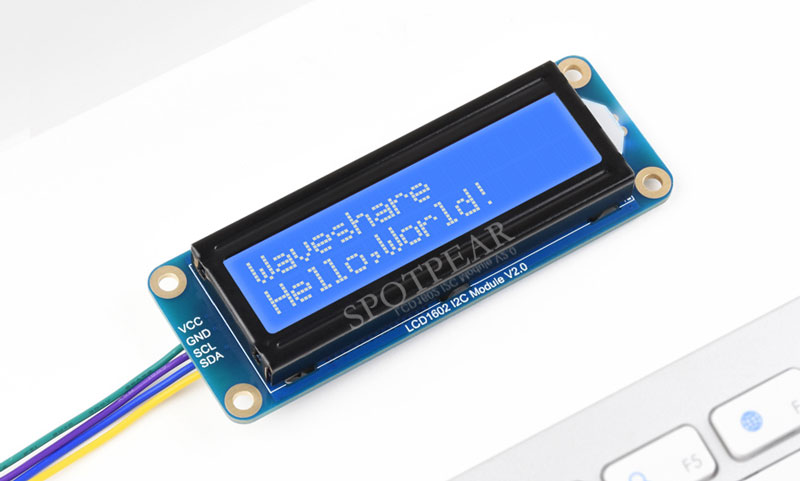

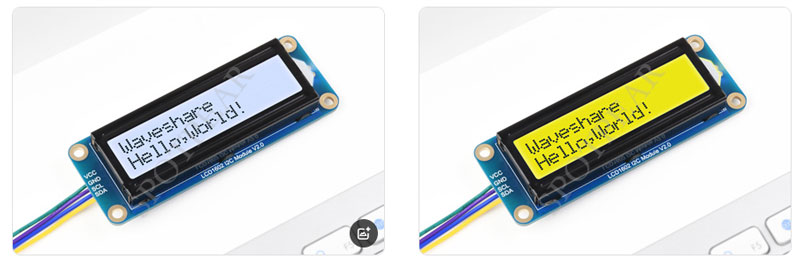

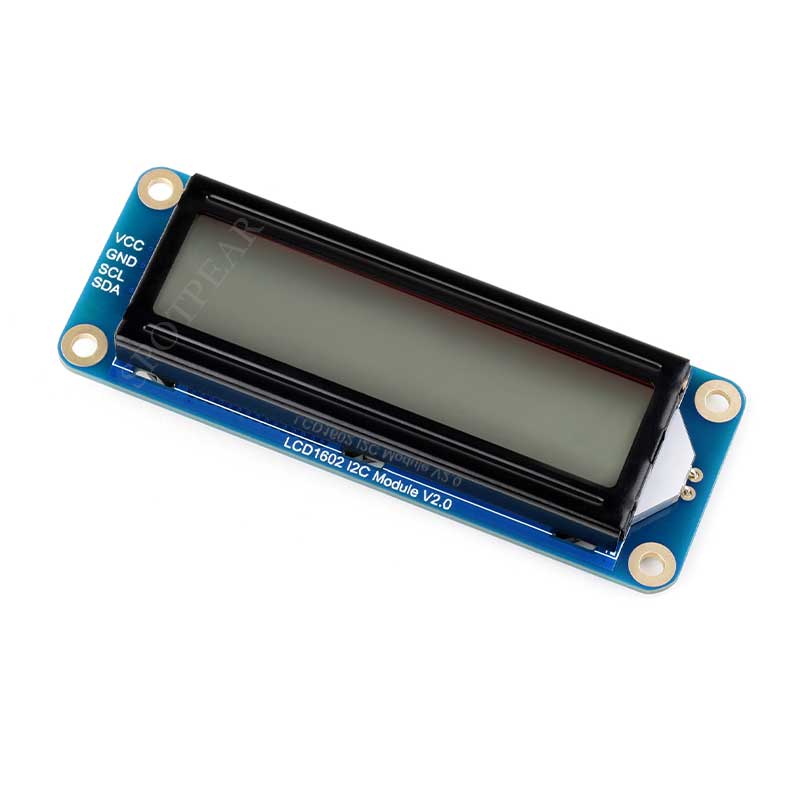

LCD1602 I2C 液晶屏
I2C 接口通信，兼容 3.3V / 5V 电平，背光可调

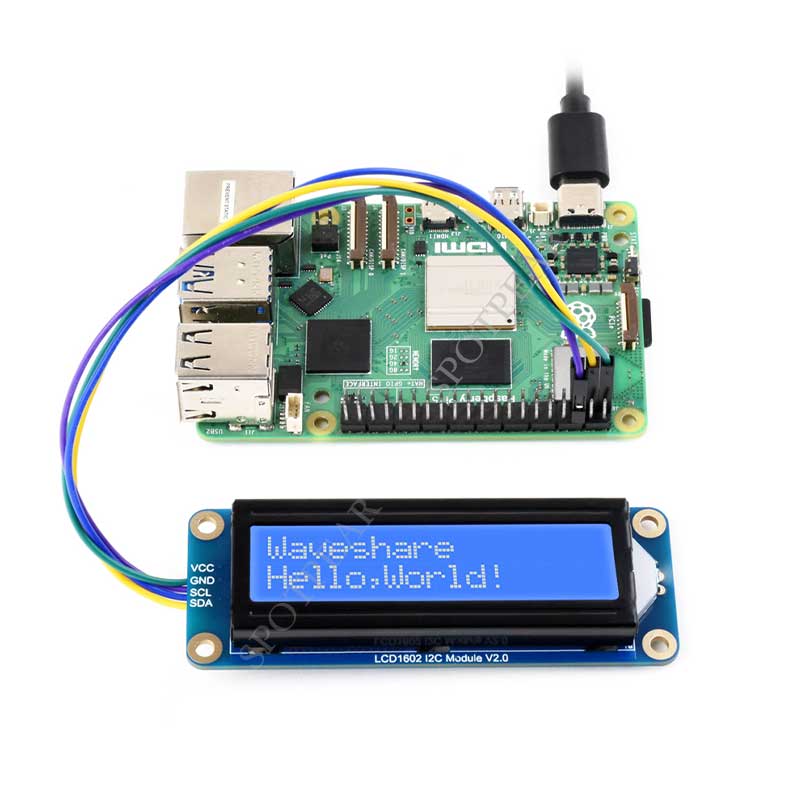

支持 Raspberry Pi / Pi Pico、Jetson Nano、ESP32 和 Arduino 等
LCD1602 选型表
I2C 接口通信，兼容 3.3V / 5V 电平，背光可调
支持 Raspberry Pi / Pi Pico、Jetson Nano、ESP32 和 Arduino 等

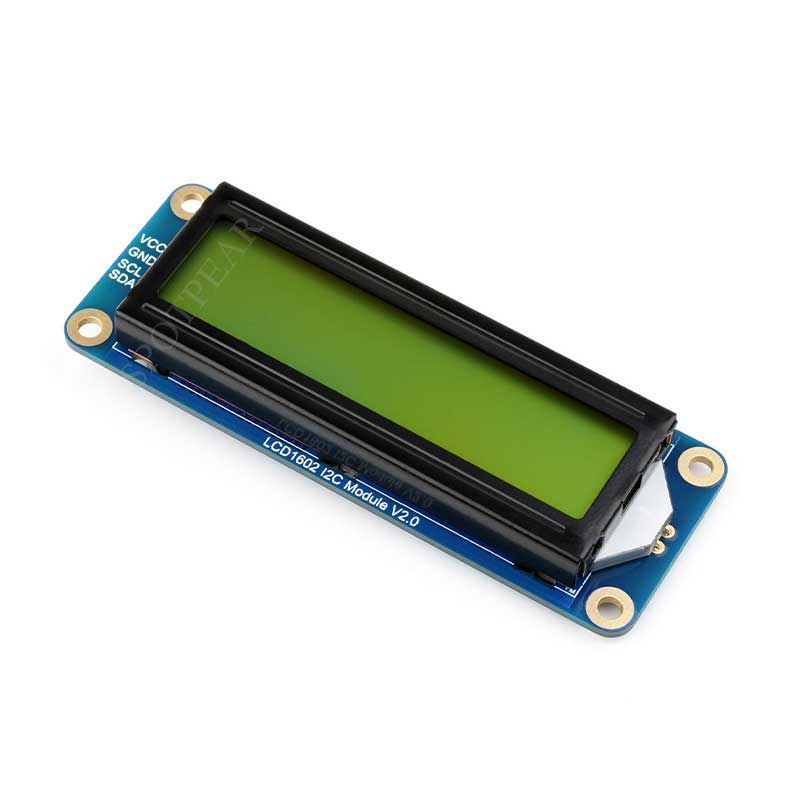

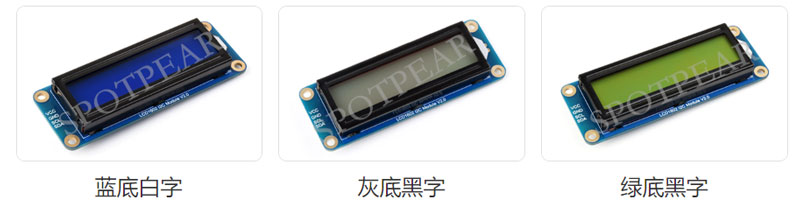

版本选择
产品特点
- 采用字符型液晶屏 LCD1602
- I2C 控制接口，仅需两根信号线，节省引脚资源
- 兼容 3.3V / 5V 工作电平

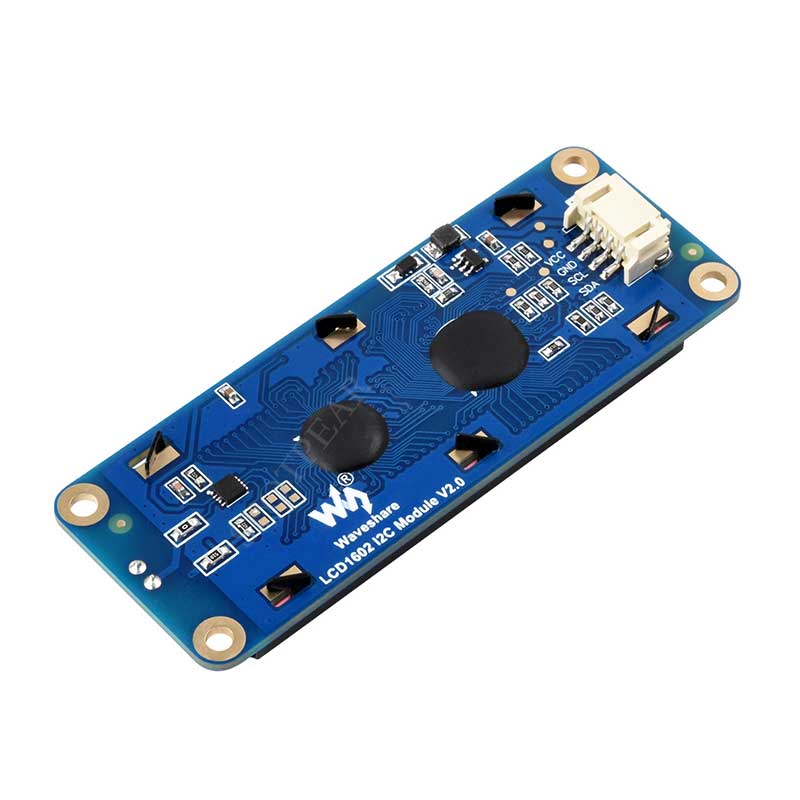

- 板载 AiP31068 LCD 驱动芯片和 SN3193 背光驱动芯片
- 提供完善的配套资料手册 (Raspberry / Jetson Nano / ESP32 / Arduino 等示例程序)

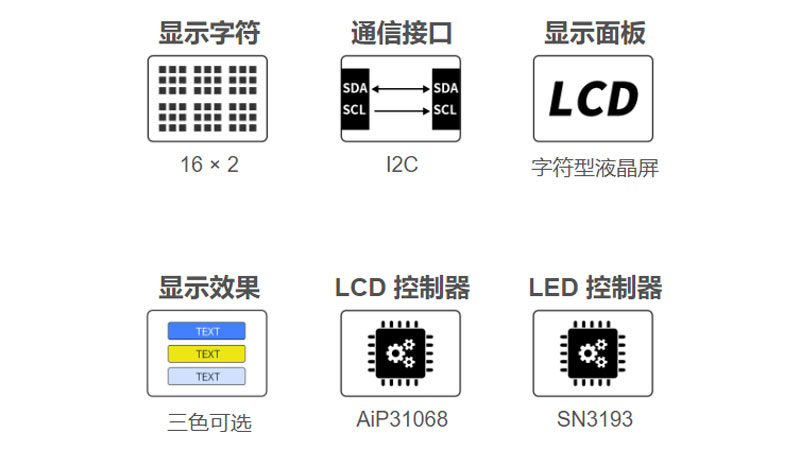

产品参数
| 通信接口 | I2C | LCD 控制器 | AiP31068 |
|---|---|---|---|
| 工作电压 | 3.3V ~ 5V | LED 控制器 | SN3193 |
| 显示面板 | 字符型液晶屏 | 工作温度 | -20℃ ~ +70℃ |

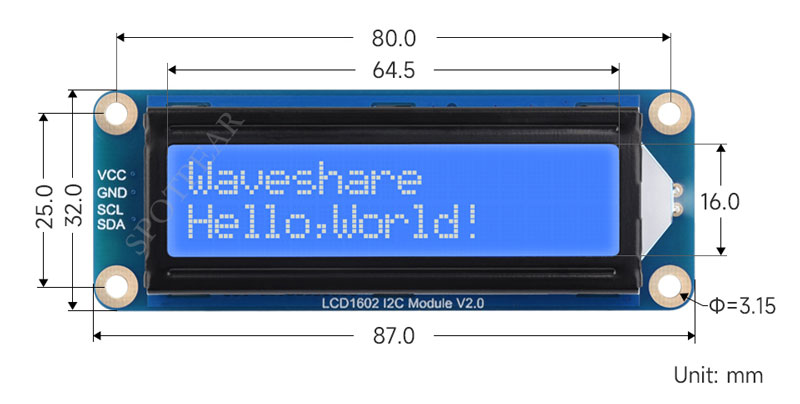

| 显示字符 | 16 × 2 | 显示尺寸 | 64.5 × 16.0 (mm) |
| 背光 | 可调背光 | 外形尺寸 | 87.0 × 32.0 × 13.0 (mm) |

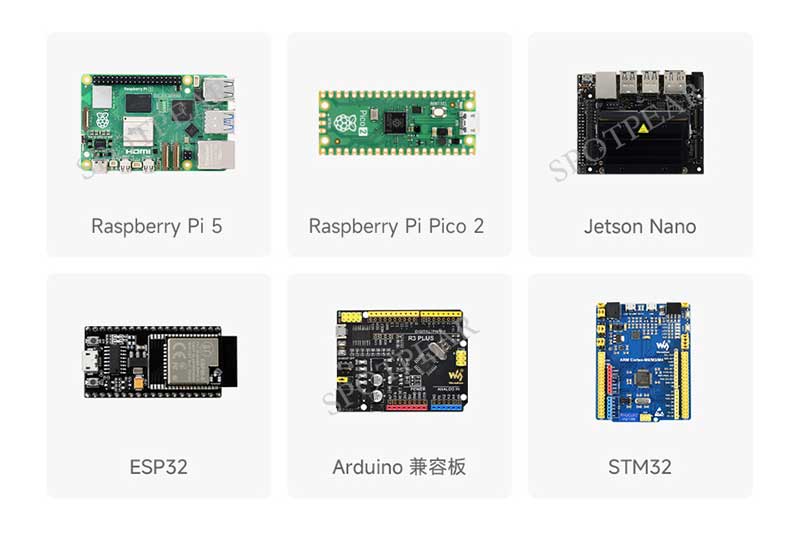

适用于多种编程平台
提供 Raspberry Pi、Pico、Jetson Nano、ESP32、Arduino、STM32
示例程序和使用手册，开发集成更方便，扩展性更强

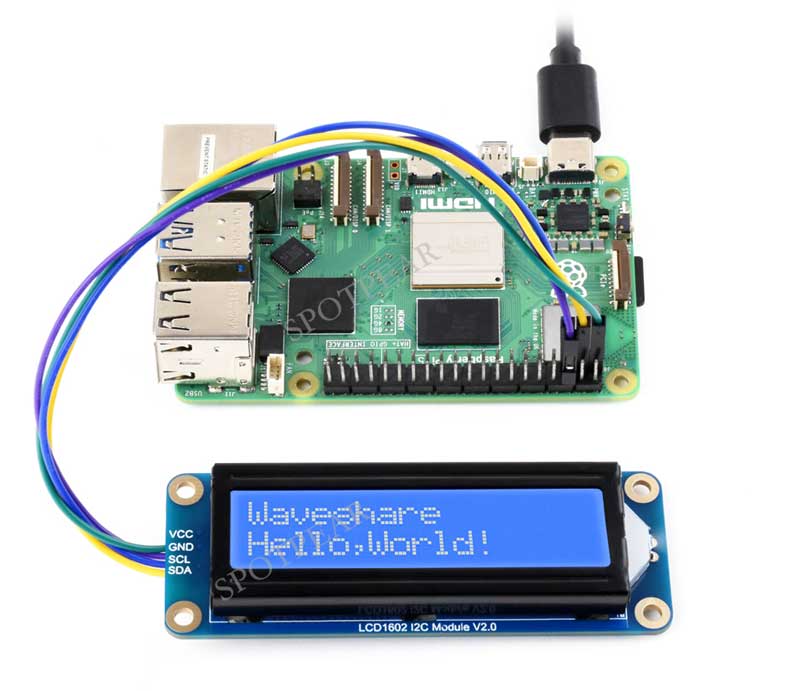

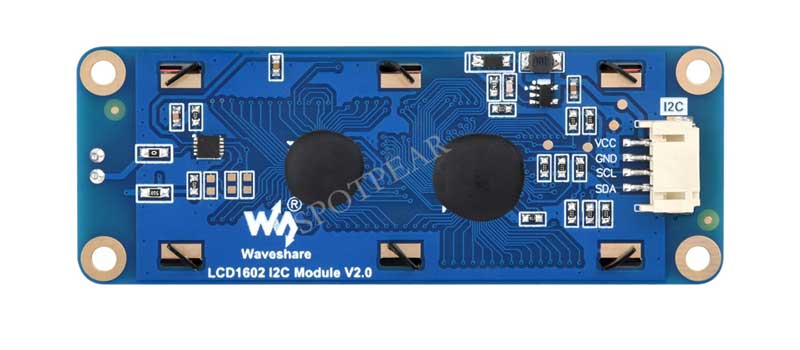

I2C 控制接口
I2C 控制接口，仅需两根信号线，节省引脚资源
| VCC | 电源正 (3.3V ~ 5V 电源输入) |
|---|---|
| GND | 电源地 |
| SCL | I2C 时钟线 |
| SDA | I2C 数据线 |
