幸狐Luckfox Lyra PLC RK3506B 可编程逻辑控制器 1.9寸LCD触摸屏双百兆网口
¥499.99
制造商：斑梨电子
SKU：010537700000
发布时间：2026-08-24 15:51
Luckfox Lyra PLC 可编程逻辑控制器 含PoE模块 RK3506B 三核A7 1.9寸LCD触摸屏 双百兆网口

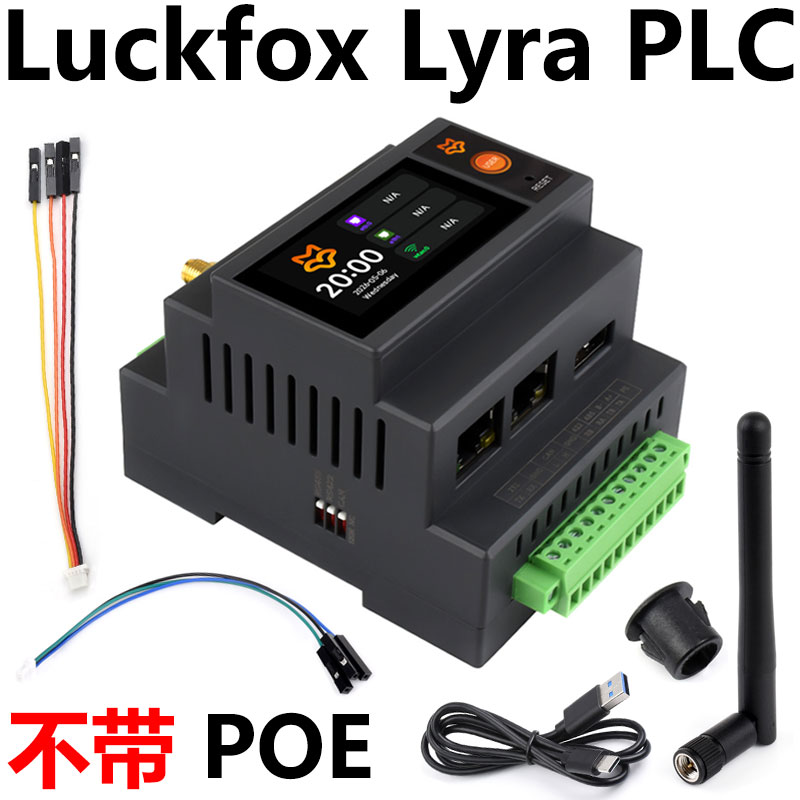

Luckfox Lyra PLC
基于幸狐 Core3506 的可编程逻辑控制器，支持二次开发
接口丰富，性能强劲，赋能工业自动化
版本选择
产品参数
| 主控 | RK3506B |
|---|---|
| 核心 | 三核 ARM Cortex-A7 (1.2GHz) |
| 内存 | 板载 512MB DDR3L |
| 存储 | eMMC (8GB) |
| 屏幕 | 1.9 寸 LCD 触摸屏，分辨率 170 × 320 |
| USB | 原生 USB OTG2.0 × 1 HUB 拓展 USB HOST2.0 × 1 |
| 网口 | 10/100M 以太网口 × 2 |
| 无线通讯 | 板载 2.4GHz Wi-Fi 6 / Bluetooth 5.2 / BLE |
| CAN | CAN × 1 |
| 串口 | RS232 × 1 RS422/RS485 × 1 (按接线决定功能) |
| 继电器路数 | 2 路 |
| 继电器触点类型 | 常开 (NO) × 1，常闭 (NC) × 1 |
| 继电器触点负载 | ≤10A 250V AC 或 ≤10A 30V DC |
| 按键 | 自定义按键 × 1 (默认固件升级时使用) RESET 按键 × 1 |
| 供电 | USB-C 供电：5V |
| 接线端子供电: DC 7~24V 宽电压范围输入 | |
| 以太网 PoE 供电 (可选): 适用于 IEEE 802.3af PoE 标准 |
多种外设接口
支持有线和无线网络连接，
提供 RS232 / RS422 / RS485 / CAN / USB 等接口，
适用多种数据采集上报、联动控制和协议转换场景
搭载 Linux 系统
生态完善，支持多种语言开发，
可以按需安装 Node-RED、OpenPLC 等软件
后台管理
支持使用浏览器打开设备管理后台，快速配置系统
远程运维
内置多种异地组网方案，可实现远程管理和调试
应用场景
示例演示
产品展示
资源简介
- 1.9 寸 LCD 触摸屏
分辨率 170 × 320，262K 彩色
- USER 按键
默认用于固件升级，上电时或者复位时按下，
进入下载模式 - RESET 按键
使用卡针按下重启系统
- USB-A HOST 接口
- 工业控制接线端子
包含 RS232、RS422/RS485 和 CAN 接口
- 百兆带灯 RJ45 网口
- 百兆带灯 RJ45 网口（带 PoE）
可选配 PoE 模块，安装后支持通过
PoE 交换机使用网线供电 - 终端电阻开关
往下拨可使对应接口接入 120R 终端电阻
- 调试串口
- 拓展 I2C 接口
与 RTC 和温湿度传感器共用 I2C 总线
- 拓展 IO 接口
- USB Type-C OTG0 接口
可用于供电与程序烧录
- 天线接口
- 继电器和 DC 供电接线端子
包含 2 路继电器和 DC 7~24V 宽电压范围
输入接口
接口定义
产品尺寸
