树莓派CM5 RS485 双网口4G/5G千兆/2.5G ETH扩展板
¥399.9
制造商：斑梨电子
SKU：010148600000
发布时间：2026-04-03 16:50
CM5 千兆 / 2.5G 双网口计算机 支持 RS485 工业通信、4G / 5G 通信、4K 输出，适用于树莓派 Compute Module 5 的所有版本
CM5 双网口 4G 多功能扩展板
专为树莓派 Compute Module 5 核心板设计

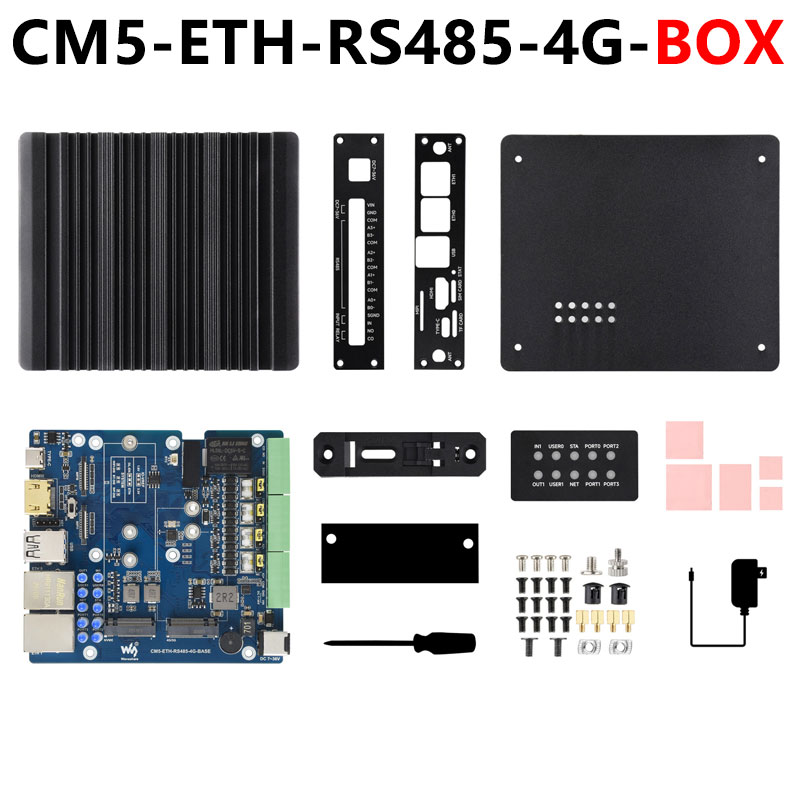

版本选择
(详细配置，请参考配置清单)
产品参数
| CM5 卡座 | 适用于 Compute Module 5 的所有版本 |
|---|---|
| 联网 | 1000M 以太网 RJ45 接口 × 1 2500M 以太网 RJ45 接口 × 1 |
| USB | USB 2.0 接口 (Type-C) × 1 |
| USB 2.0 接口 (Type-A) × 1 USB 3.2 Gen1 接口 (Type-A) × 1 | |
| 视频 | HDMI 接口 × 1，支持 4K 输出 |
| M.2 | M.2 M KEY (PCIe Gen2/3 × 1，支持 2230 / 2242 / 2280 NVMe 或 AI 模块) |
| M.2 B KEY，支持 4G / 5G 通信模块 | |
| 存储 | 板载 Micro SD 卡槽 (适用于不带 eMMC 的 CM5 版本) |
| 串行接口 | RS485 × 4 |
| 数字输入 | 数字输入 × 1 (输入电压：5V ~ 36V) |
| 继电器 | 允许接入负载：≤ 10A 250V AC 或 ≤ 10A 30V DC |
| 风扇接口 | 5V，4PIN JST-SH PWM 风扇连接器 |
| 蜂鸣器 | 单路可控 |
| 其他 | 板载加密芯片 |
| 电源输入 | 7V ~ 36V 宽电压 (接线端子 + 圆孔) 或 5V 5A (Type-C) |
| 尺寸 | 132.50 × 112.20 × 34.50 (mm) |
适配 Compute Module 5 核心板
板载标准的 CM5 连接器
支持接入 Compute Module 5 Lite / eMMC 系列核心板
本图片仅供参考，详细配置请参阅配置清单
通信模块适配
本产品适用于以下类型的 M.2 B KEY 接口的通信模块
注意：全球通 5G / 4G / 3G / 2G 蜂窝功能需要接入通信模组才可以生效。
如有需要，请购买 SIM7600G-H-M.2、SIM8260G-M2 和 SIM8262E-M2
支持 M.2 NVMe 硬盘
相比树莓派 Micro SD 接口，读写速度更快，
大幅提升系统与文件传输效率，同时支持 NVMe SSD 启动树莓派
本图片仅供参考，详细配置请参阅配置清单
适用 M.2 尺寸
适用接口
更多丰富的接口
搭载 ETH / MIPI / HDMI / Micro SD / USB /
M.2 B KEY / M KEY 等多种接口，使用更方便
细致的孔位设计
确保每个接口都能高度贴合主板
接口处标注有清晰丝印，方便查看
散热设计
外壳整体为铝合金材质，可大面积导热、散热
配合散热鳍片，散热更高效
支持导轨支架
主机背面预留安装螺丝孔，可以固定在导轨上
图片仅供展示，本产品不包含图中的导轨支架，需另行购买
资源简介
- CM5 连接器
适用于 Compute Module 5 的所有版本
- Nano SIM 卡连接器
- Micro SD 卡接口
用于接入带系统的 Micro SD 卡，仅适用于不带 eMMC 的 CM5 版本
- FAN 接口
方便接入散热风扇，风扇接口为 5V，4PIN JST-SH PWM 风扇连接器
- 烧录接口
可以作为 eMMC 烧录接口或者 USB OTG 接口
- HDMI 接口
支持 4K 输出
- 按键与指示灯扩展接口
- USB 接口
一个标准 USB 2.0 接口，一个 USB 3.2 Gen1 接口 (USB 3.2 Gen1 最高支持 5Gbps)
- 1000M 网口
RJ45 1000M 网口，支持 10M / 100M / 1000M 网络接入
- 2500M 网口
RJ45 2500M 网口，支持 10M / 100M / 1000M / 2500M 网络接入
- 指示灯
各接口状态指示灯，另额外引出 2 个用户可配置指示灯
- M.2 M KEY
支持 2242 / 2230 / 2280 NVMe 硬盘或者 AI 模块
- M.2 B KEY
支持接入 4G / 5G 通信模块
- 蜂鸣器
- DC 圆形电源接口
支持 DC 7V ~ 36V 供电 (不要与接线端子同时接入电源)
- DC 电源接线端子
支持 DC 7V ~ 36V 供电 (不要与圆形电源接口同时接入电源)
- RS485 接口
- 数字输入接口
允许输入电压范围：5V ~ 36V
- 继电器接口
允许接入负载: ≤ 10A 250V AC 或 ≤ 10A 30V DC
- RTC 电池连接座
可使用对应接口的 RTC 电池 给 RTC 供电
- 加密芯片
- 双 MIPI 接口
支持接入 DSI 显示器，或者 CSI 摄像头
应用示例
适用于远程通信、树莓派应用及工业控制等场景
说明：图片仅供参考，本产品不包含图中的显示屏，
如有需要请另行购买
组装示例
外形尺寸
