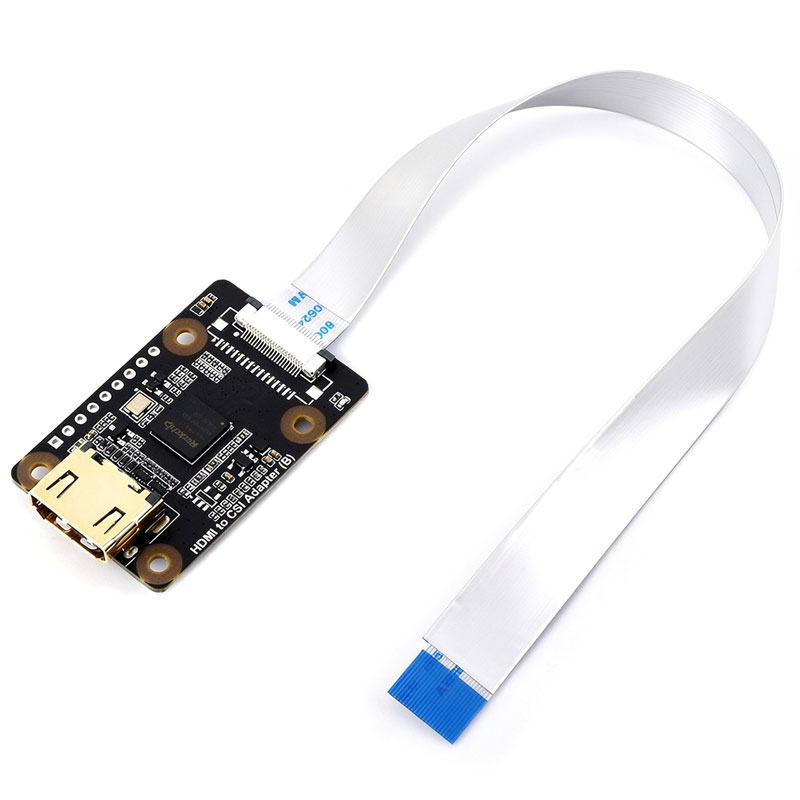

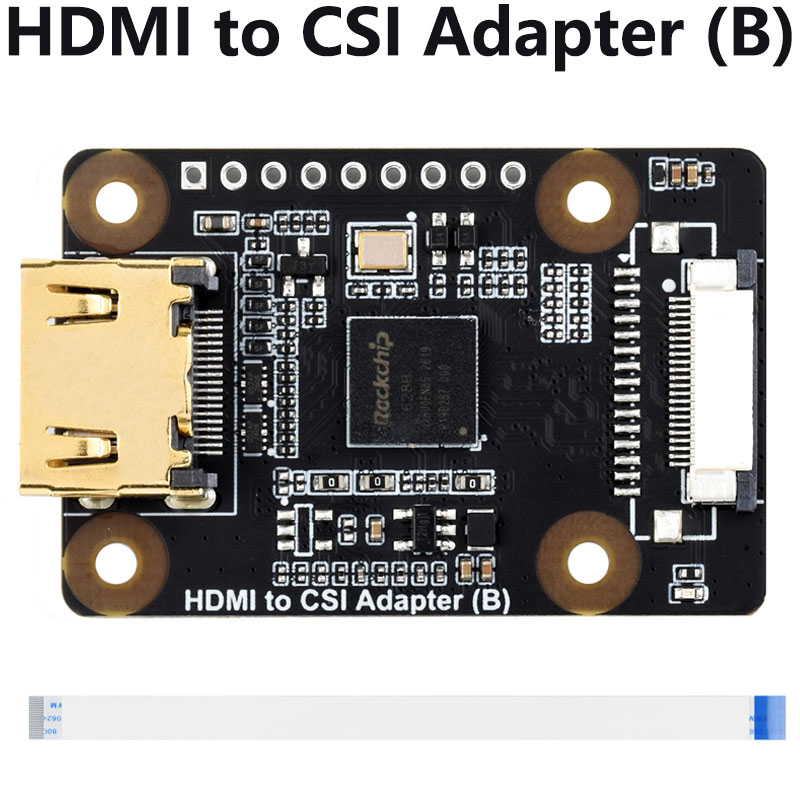

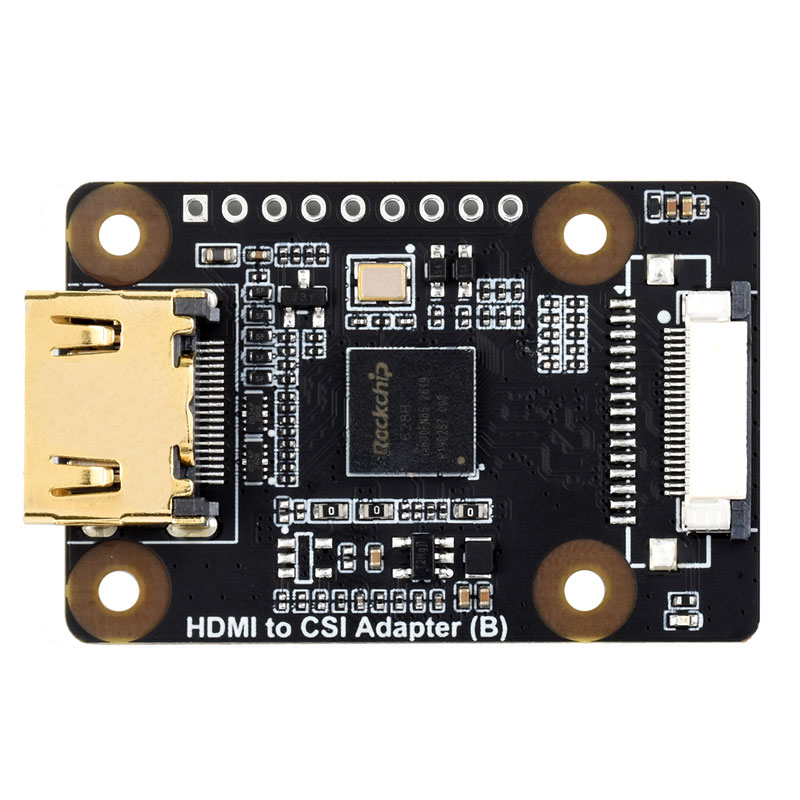

HDMI 转 CSI 转接板
支持 Raspberry Pi 全系列主板

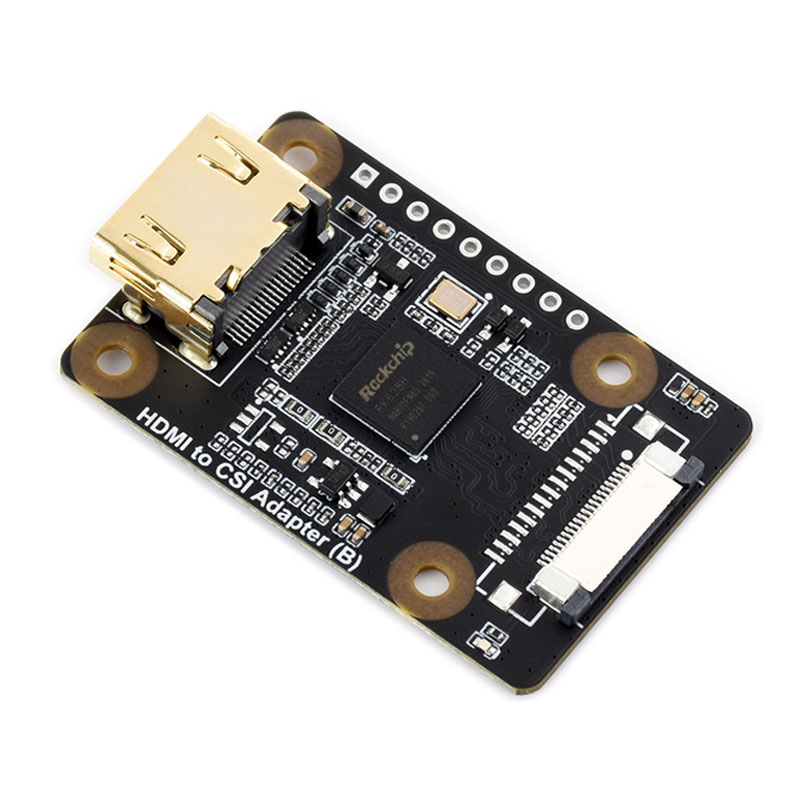

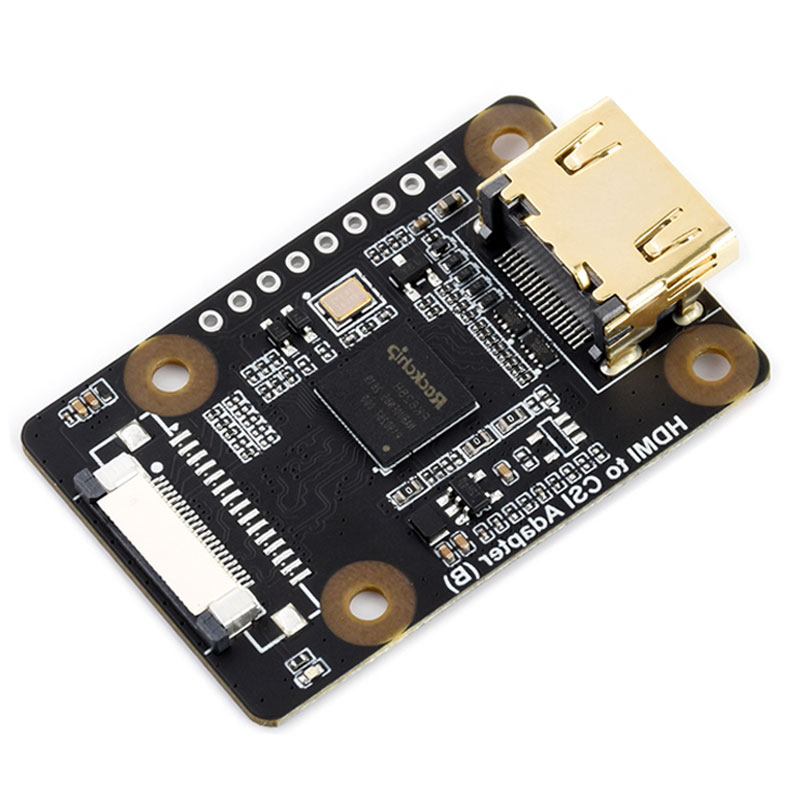

这是一款基于瑞芯微 RK628H 的树莓派扩展模块，支持将 HDMI 输入信号转为 MIPI CSI 视频信号及 I2S 音频信号。HDMI 输入最高支持 4K@30fps，MIPI CSI 输出最高支持 4K@30fps。支持 HDMI 视频信号降采样，可根据需求调整输出分辨率。适用于电脑、游戏主机、摄像设备等 HDMI 信号源的视频采集，兼容树莓派全系列主板和多款 Luckfox Linux 主板。
产品参数
| 主芯片 | RK628H | |
|---|---|---|
| 输入信号 | 视频 | HDMI 2.0，最高支持 4K@30fps |
| 音频 | HDMI 音频 | |
| 输出信号 | 视频 | 2/4-lanes MIPI CSI-2，单通道最高数据速率 1.3Gbps |
| 音频 | I2S 音频输出，音频流格式 LPCM | |
| 工作电压 | 3.3V | |
| 工作温度 | -20 ~ 70°C | |

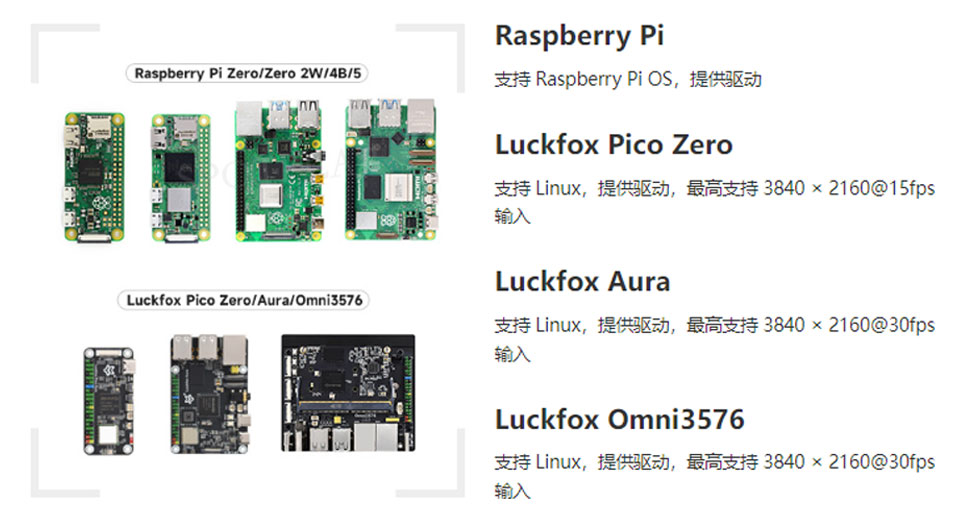

设备及系统支持
连接示例

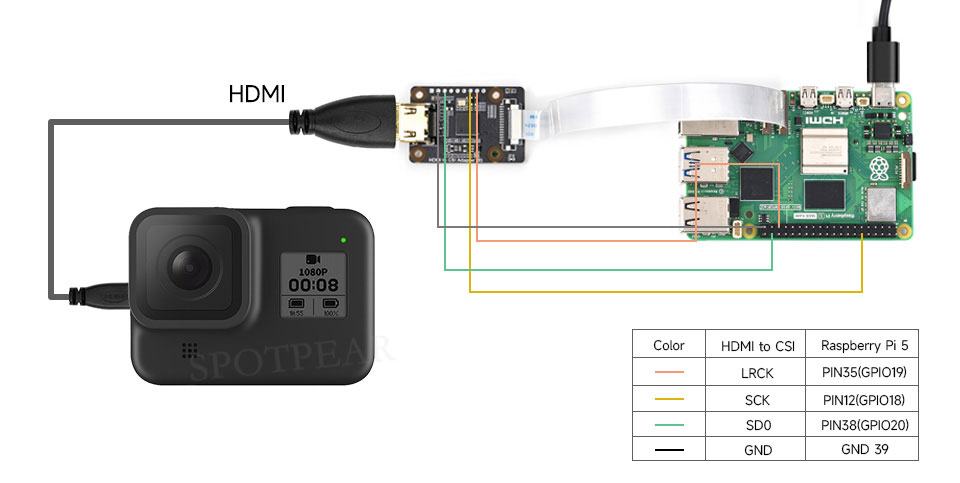

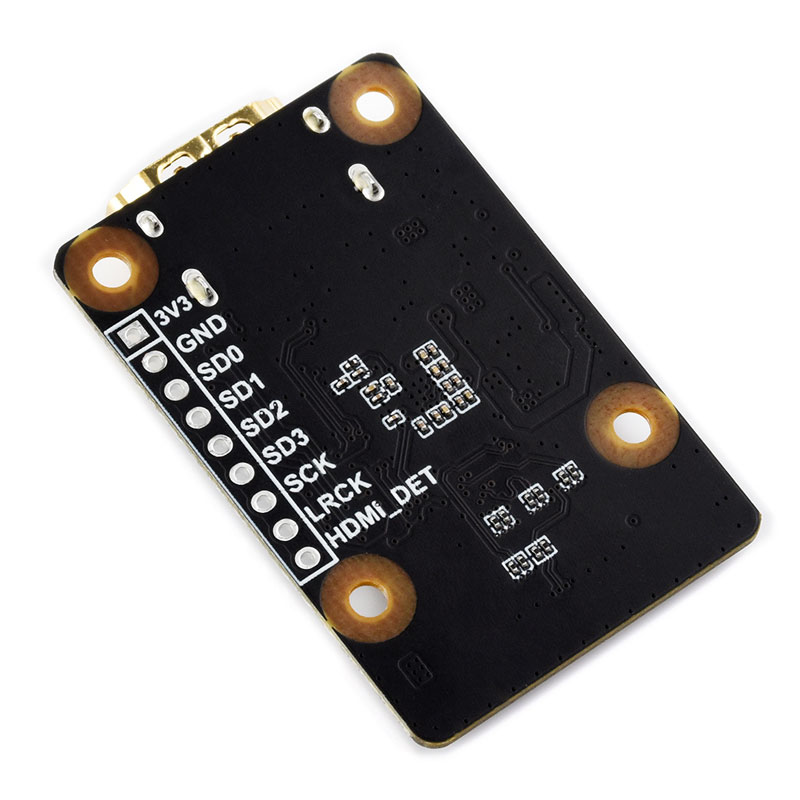

注：连接音频需要另外用线连接预留接口到树莓派的 I2S 引脚

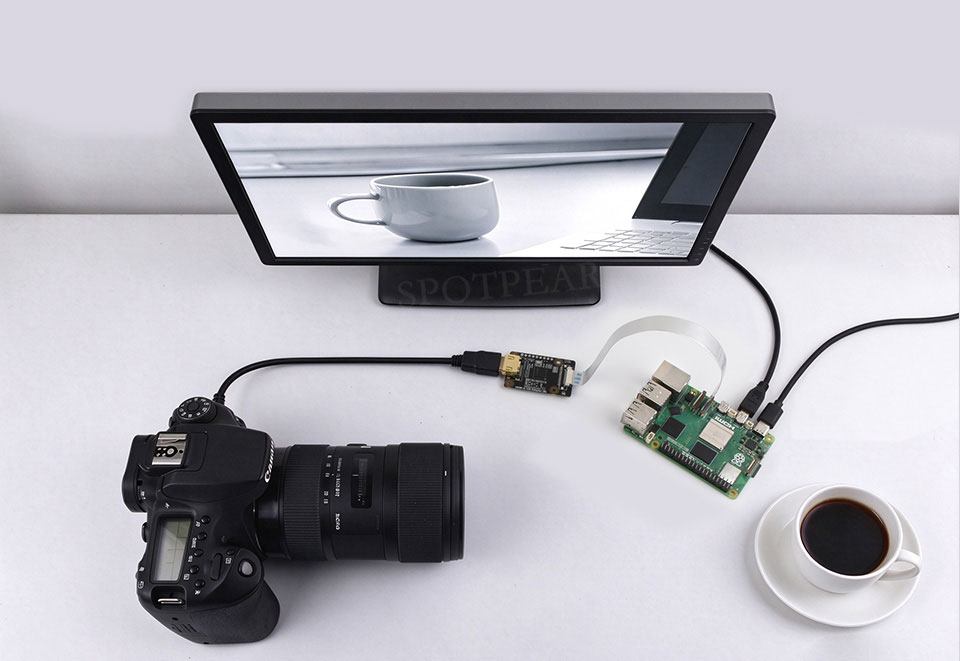

连接相机显示器
图片仅供参考，详细配置请参考配置清单

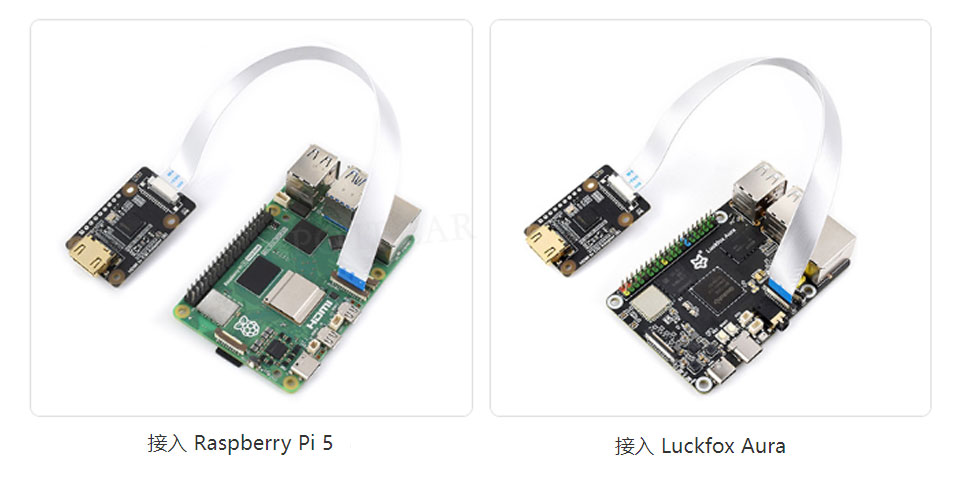

连接树莓派 / Luckfox Aura
图片仅供展示，本产品不含以上主板或主机
如需连接树莓派 Pi 4B，则需要另购 FPC 排线，最大支持 1080P@30fps

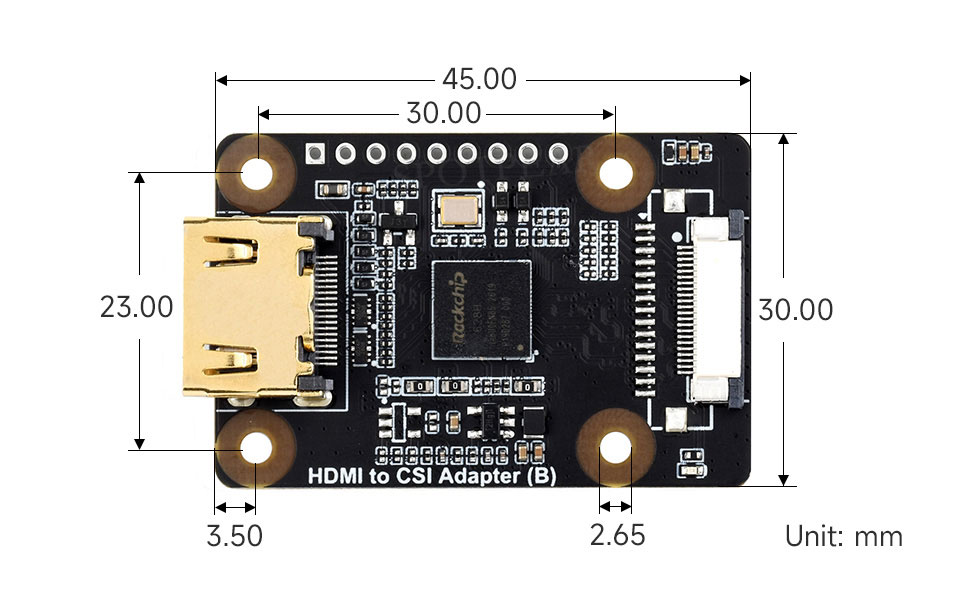

外形尺寸
