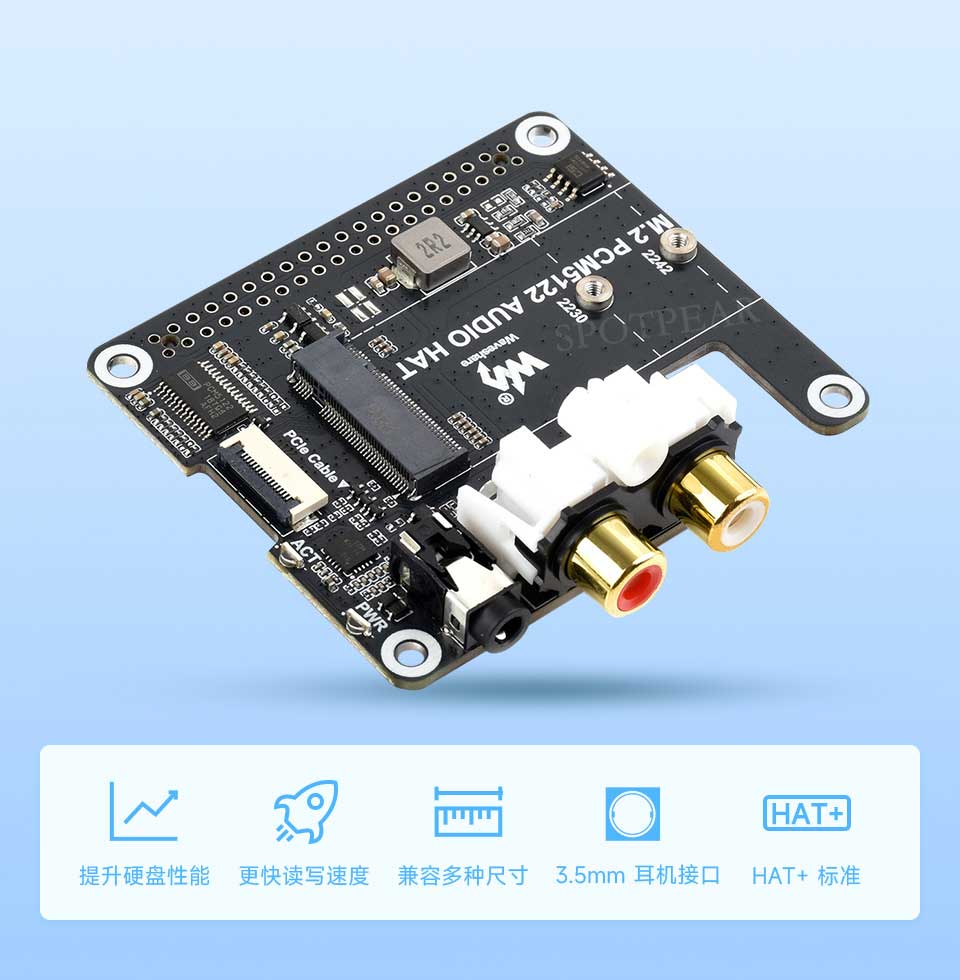

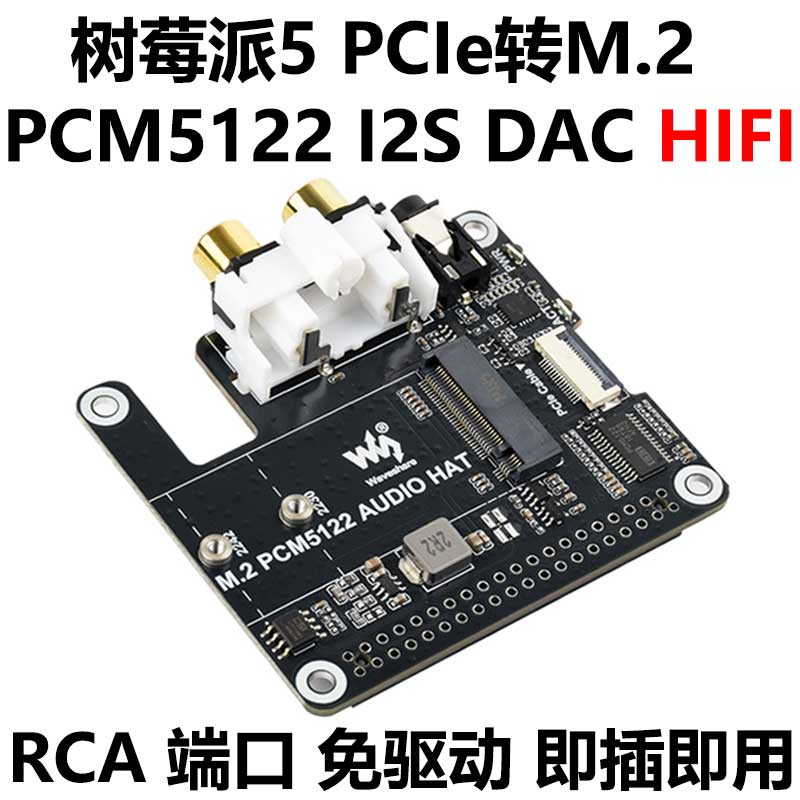

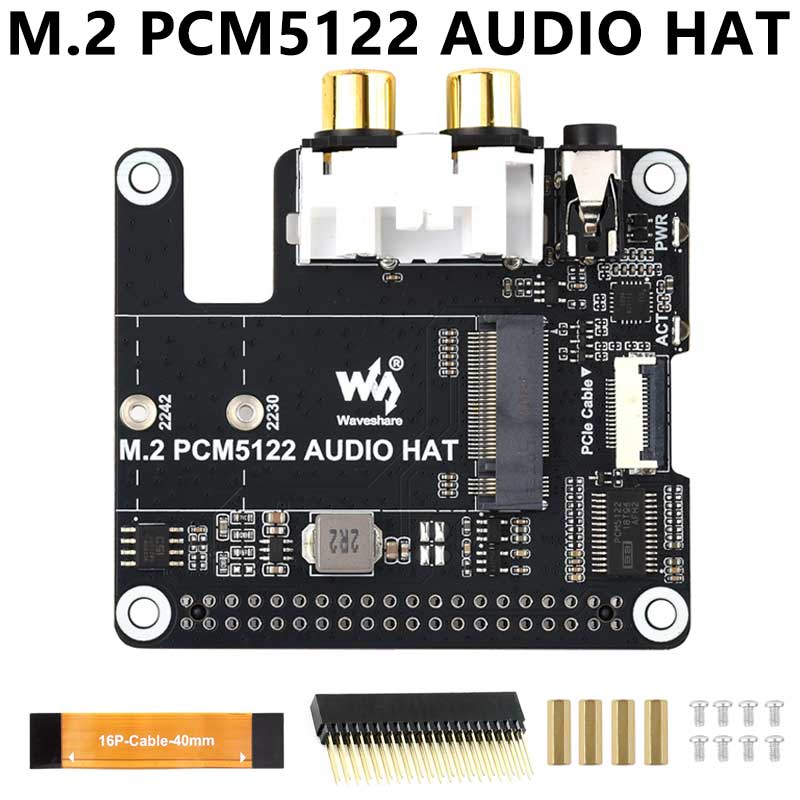

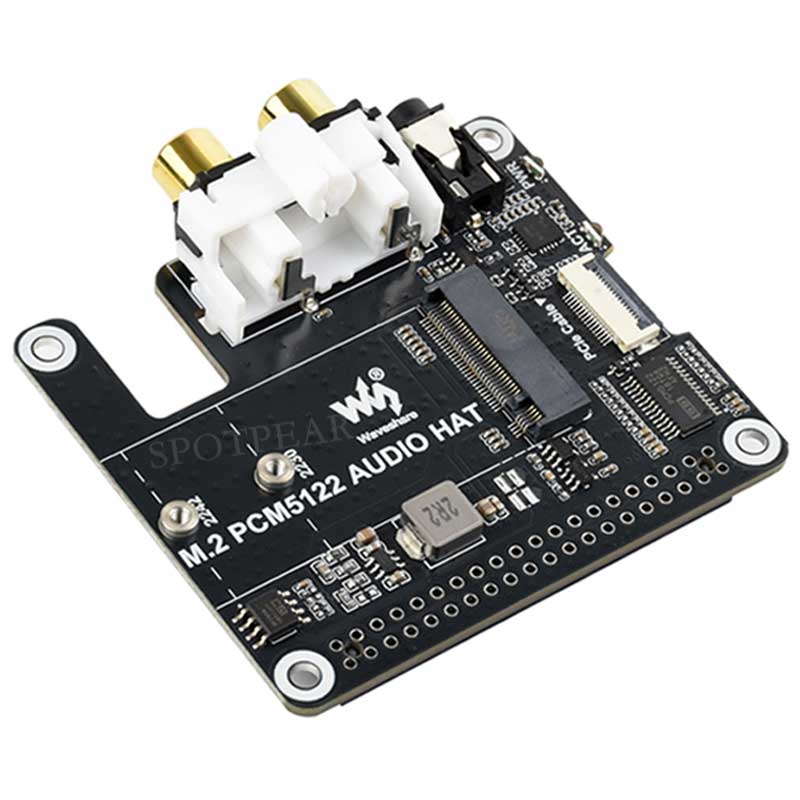

PCIe 转 M.2 和 I2S 音频扩展板
专为 Raspberry Pi 5 设计，免驱动，即插即用
我的特性
- 基于 Raspberry Pi 40PIN GPIO 接口，适用于 Raspberry Pi 系列主板
- 采用 PCM5122 专业立体声编解码芯片，通过 I2C 接口控制，I2S 接口传输音频
- 板载标准 3.5mm 耳机接口，可通过外接耳机播放音乐
- 板载 RCA 端口，可适用于音箱功放等多种工作场景
- 最高支持采样频率 384KHz
- 最高支持 32bit 分辨率
- 支持 2230 / 2242 尺寸 NVMe 的 M.2 硬盘或者 M.2 M KEY AI 模块
- M.2 M KEY 最高支持 8Gbps 速率

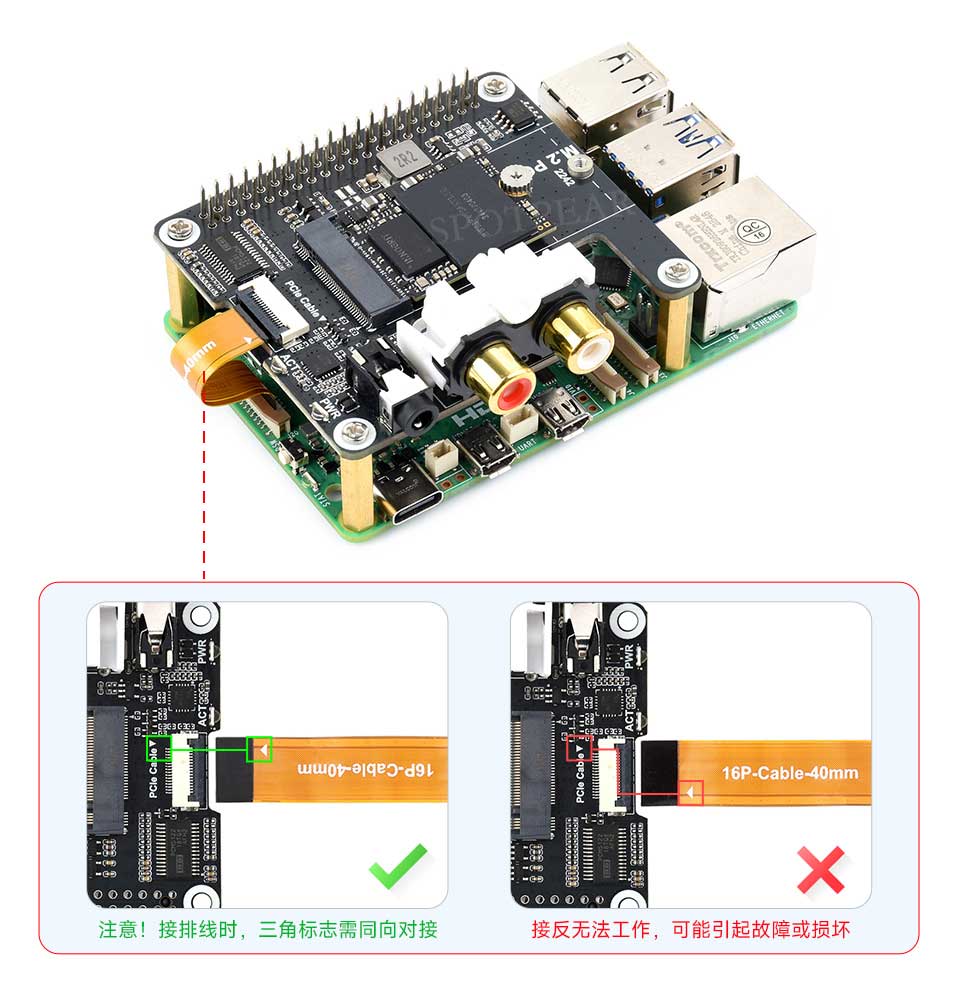

可通过 16PIN 排线接入 PI5
基于 Raspberry Pi 5 的 16PIN PCIe 接口设计
图片仅供参考，详细配置请参考配置清单
支持 NVMe 硬盘协议
兼容 2230/2242 尺寸的 M.2 硬盘，支持 Gen2 标准，支持从 SSD 启动 PI5， 支持 M.2 M KEY AI 模块

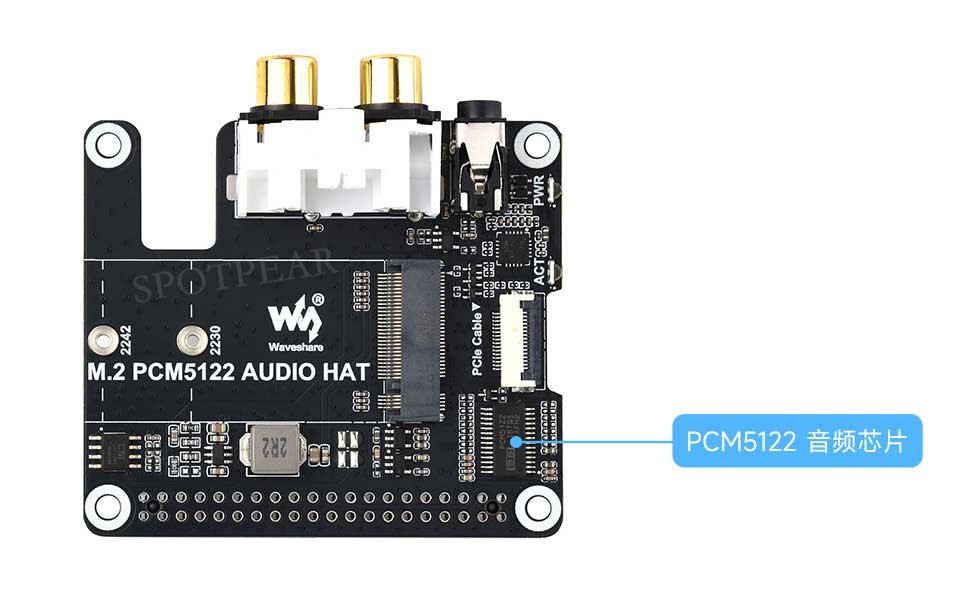

PCM5122 音频芯片
立体声解码器，通过 I2C 接口控制，I2S 接口传输音频

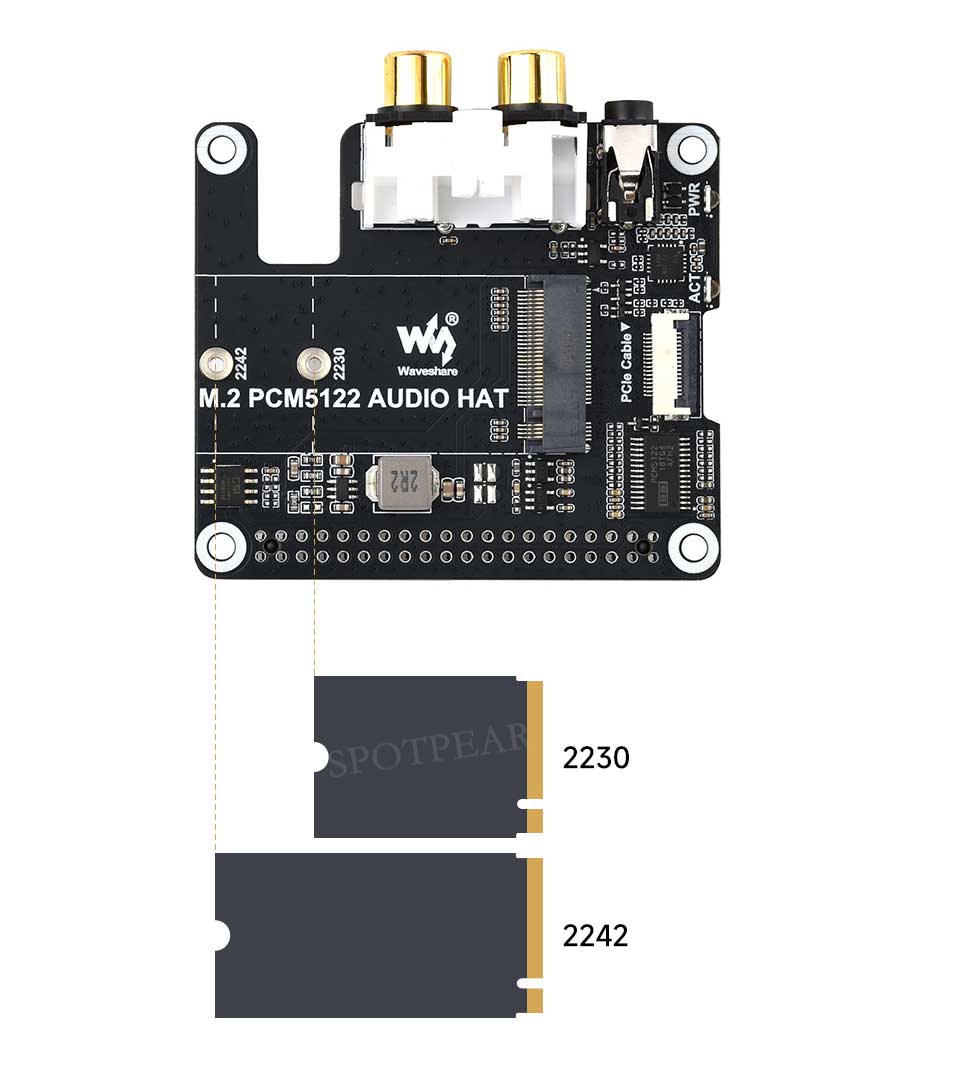

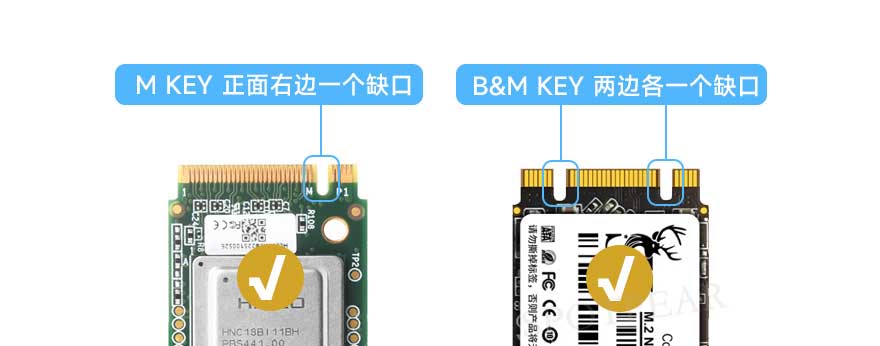

适用硬盘接口
注意：仅支持 NVMe 硬盘协议

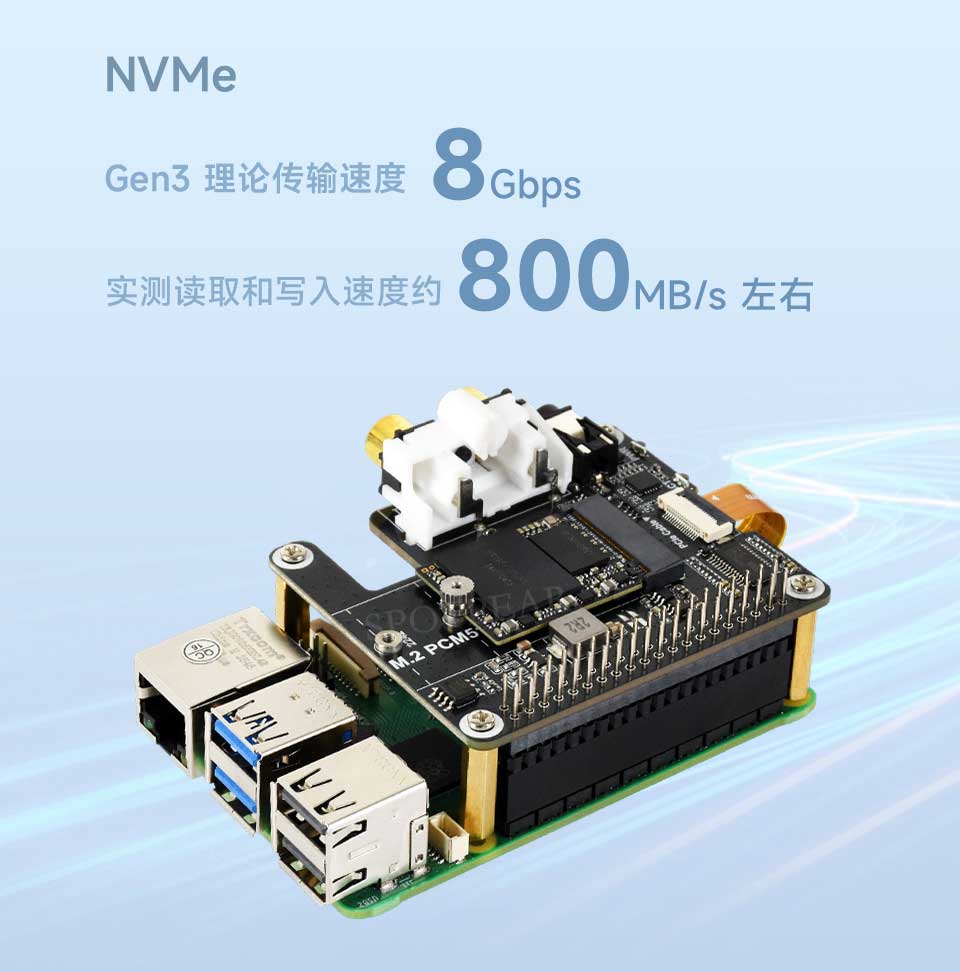

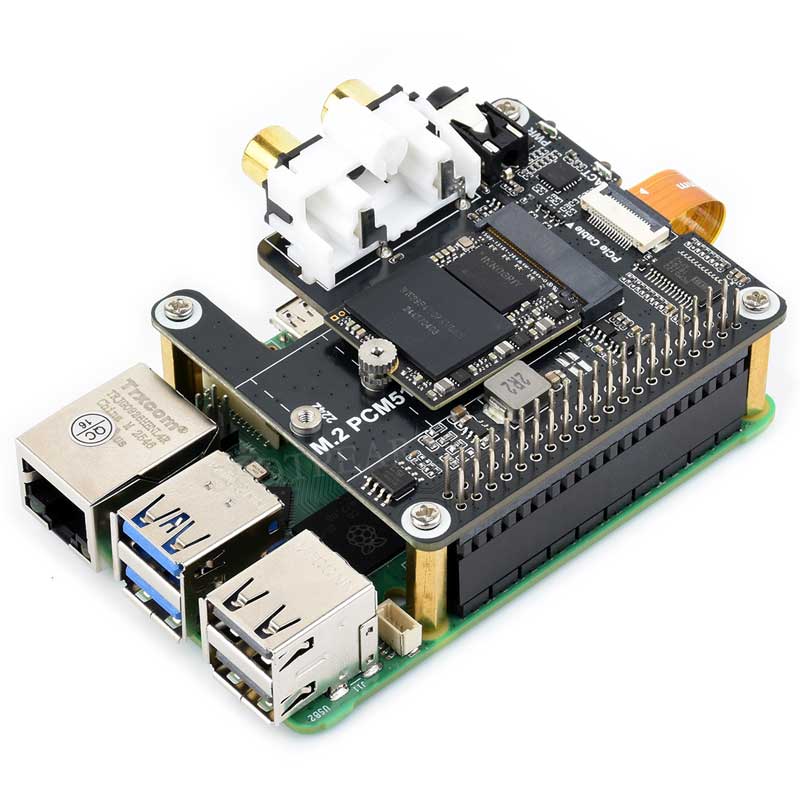

升级树莓派，焕发新活力
相比树莓派的 Micro SD 接口有更快的读写速度，大幅提升系统或
文件的读写速度，支持 NVMe SSD 启动树莓派

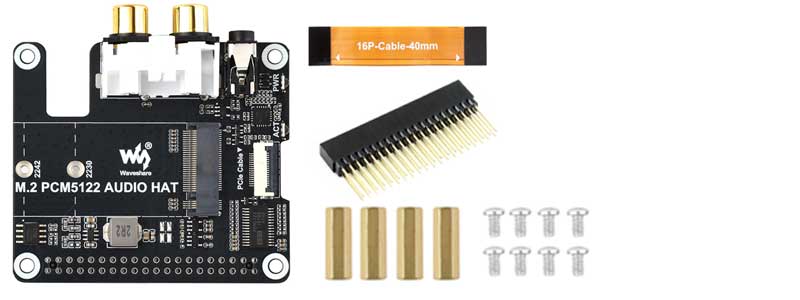

本产品不含 树莓派 5 主板 等配件，详细配置请查看配置清单

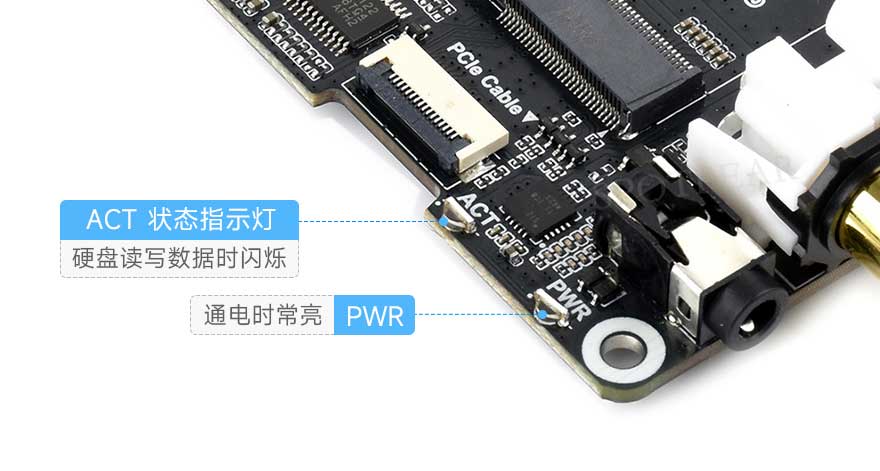

板载双 LED 指示灯
设备工作状态一目了然

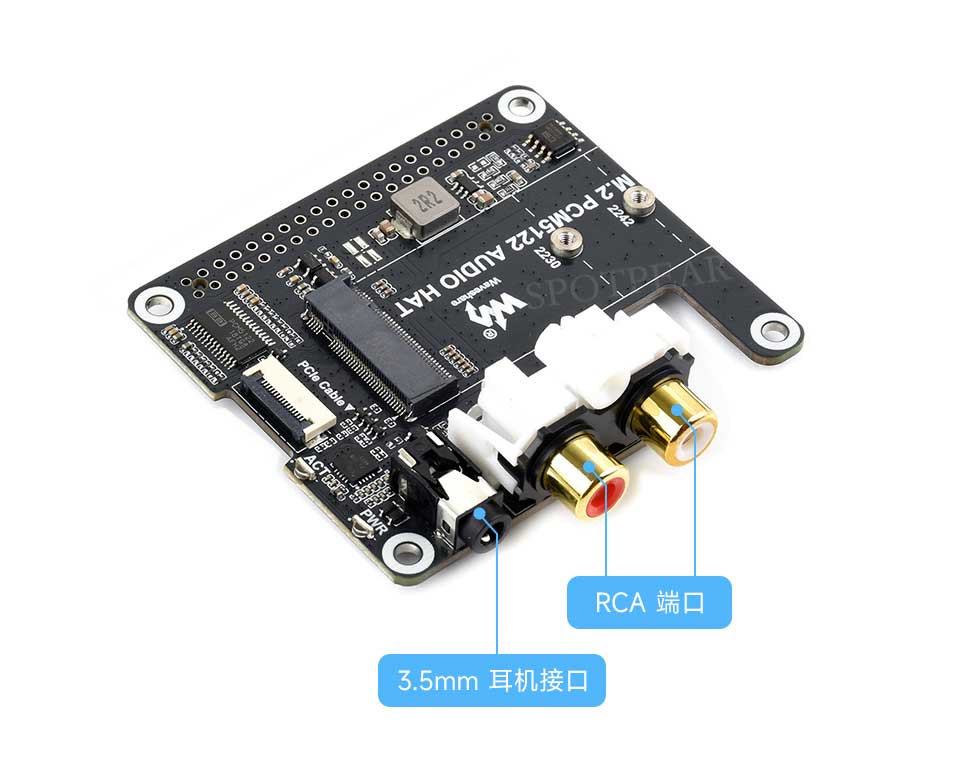

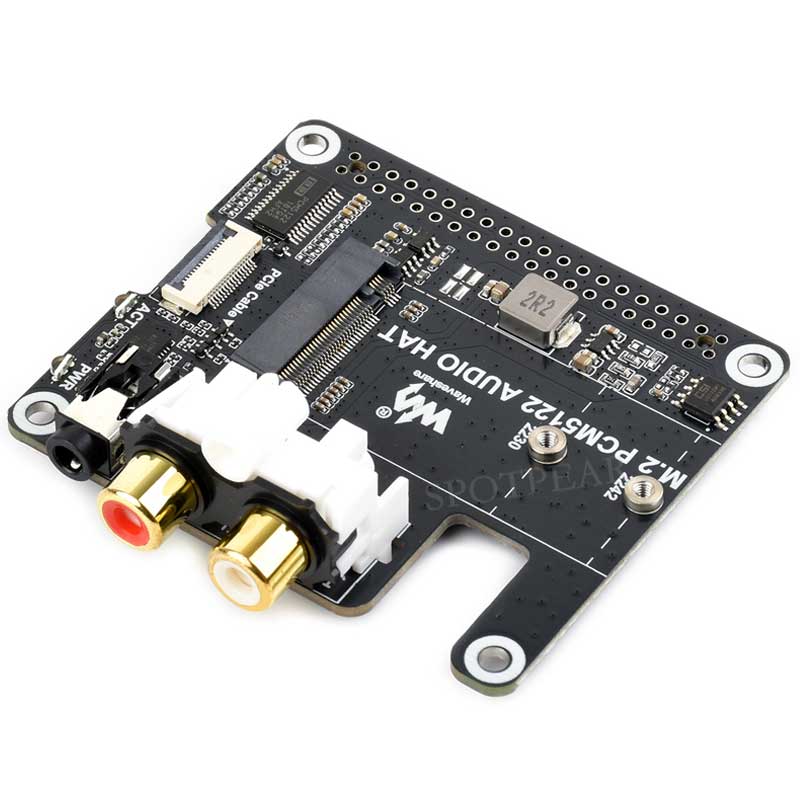

板载耳机和 RCA 端口
标准 3.5mm 耳机接口，可通过外接耳机播放音乐，同时也可通过
RCA 端口外接音箱功放

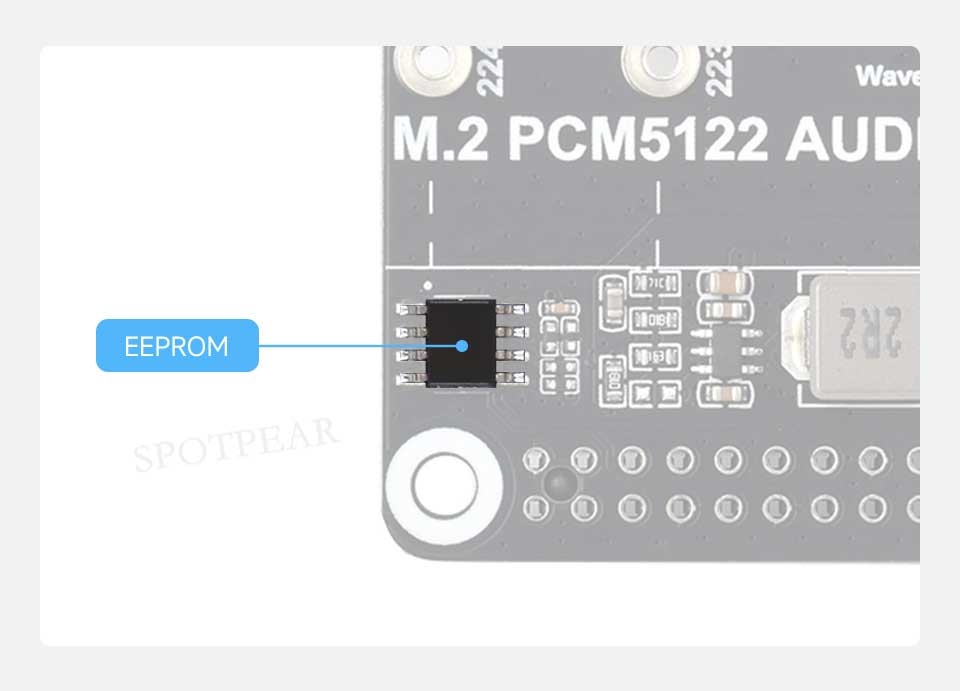

板载 EEPROM 固件
用于树莓派 OS 自动加载驱动

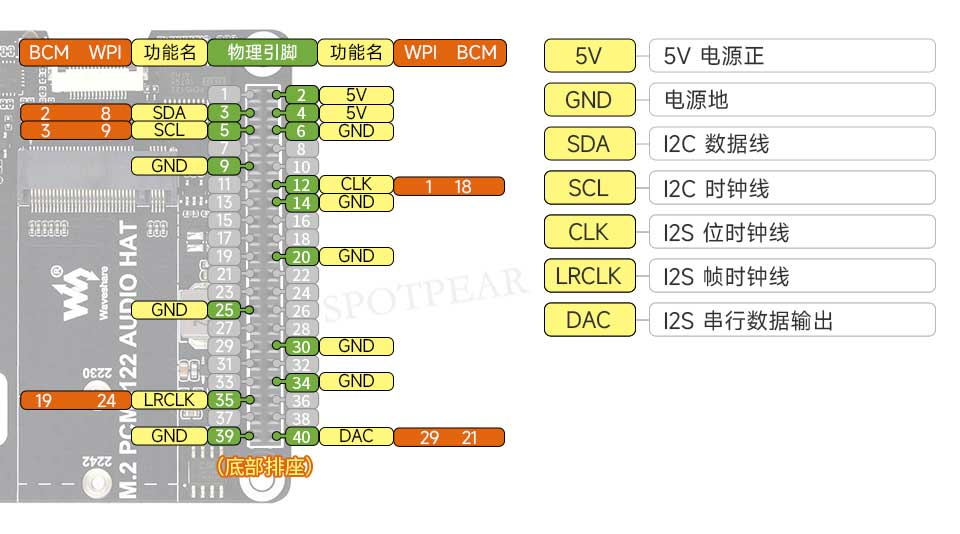

接口定义

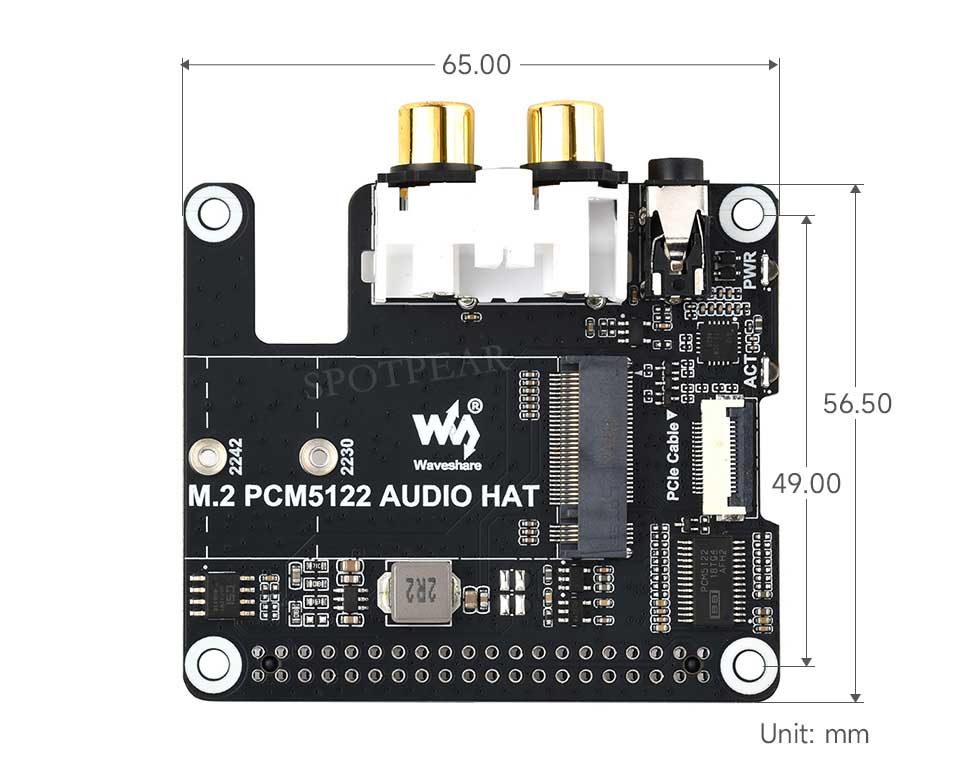

产品尺寸
