ESP32 C6开发板1.28寸LCD显示屏240x240带SD卡槽
¥106.9
制造商：SpotPear
SKU：020818400000
发布时间：2026-08-27 13:44
ESP32-C6 1.28英寸液晶开发板 240×240分辨率 65K彩色 支持2.4GHz Wi-Fi 6和蓝牙5
ESP32显示屏推荐
ESP32-C6
1.28 英寸液晶开发板
集成 GC9A01 显示驱动芯片
版本选择
产品特性
ESP32-C6-LCD-1.28 是一款微雪 (Waveshare) 设计的低成本、高性能的微控制器开发板。在较小的板型下，板载了 1.28 英寸电容 LCD 屏、锂电池充电芯片、六轴传感器 (三轴加速度计与三轴陀螺仪) 等外设，方便开发并嵌入到产品中。
主要功能特性有：
- 搭载 ESP32-C6 高性能 32 位 RISC-V 处理器，主频高达 160MHz
- 集成 Wi-Fi 6、蓝牙 5 和 IEEE 802.15.4 (Zigbee 3.0 和 Thread) 无线通信，具有出色的射频性能
- 内置 512KB HP SRAM、16KB LP SRAM 和 320KB ROM，外接 16MB Flash
- 采用 Type-C 接口，无需纠结正反插
- 板载 1.28 英寸电容 LCD 屏，240 × 240 分辨率，65K 彩色，能清晰地显示彩色图片
- 上壳采用 CNC 金属材质，背面装有亚克力磨砂底板 (可选)
- 板载 QMI8658 六轴惯性测量单元 (3 轴加速度、3 轴陀螺仪)
- 板载 PCF85063 RTC 芯片，可方便实现 RTC 功能需求
- 板载 3.7V MX1.25 锂电池充放电接口
- 板载 SH1.0 14PIN 扩展接口，可引出 6 个 GPIO、1 个 UART、1 个 I2C
- 板载 TF 卡槽，可实现存储扩展、高速数据传输，提升使用灵活性
LCD 屏参数
| 显示面板 | IPS | 显示尺寸 | 1.28 英寸 |
|---|---|---|---|
| 显示分辨率 | 240 × 240 pixels | 显示颜色 | 65K |
| 显示亮度 | 400cd/㎡ | 对比度 | 1100 : 1 |
| 通信接口 | SPI | 驱动 IC | GC9A01A |

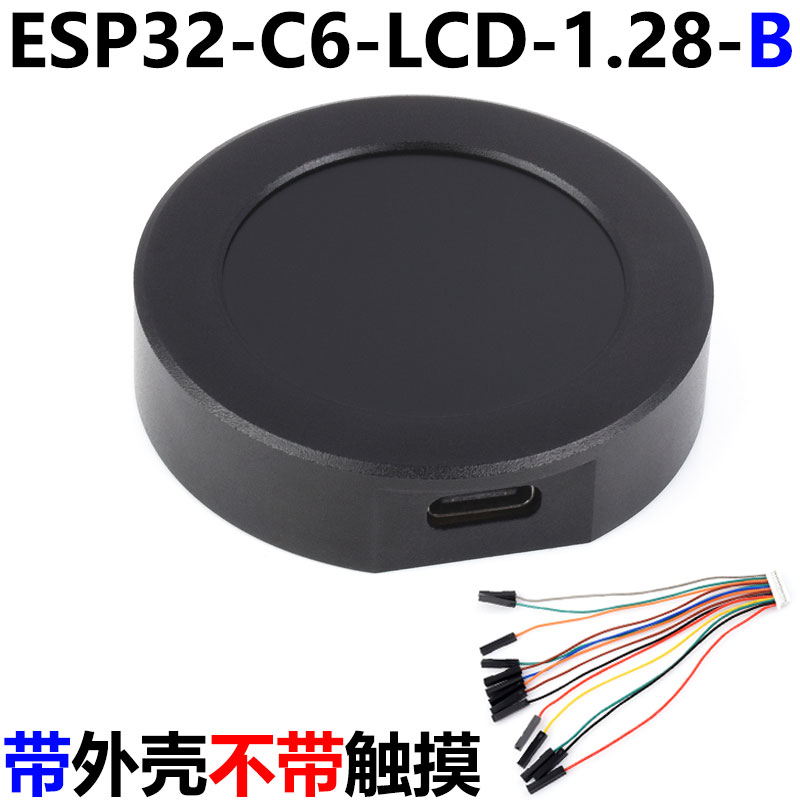

可选金属外壳版本
CNC 金属外壳助力快速散热，磨砂表面更显质感
板载 1.28 英寸 LCD 屏
圆形 IPS 面板，240 × 240 分辨率，65K 彩色
ESP32-C6 适用于 AIoT 市场
搭载一个高性能 RISC-V 32 位处理器和一个低功耗 RISC-V 32 位处理器
主频高达 160MHz，具有强大的 AI 运算能力和安全加密机制
支持 Wi-Fi 6 和 BLE 5
ESP32-C6 集成 2.4GHz Wi-Fi 6 (802.11 ax/b/g/n)，可支持 40MHz 带宽，其低功耗蓝牙子系统支持 Bluetooth 5 (LE) 和 Bluetooth Mesh
支持 ESP-IDF、Arduino
配备完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中
资源简介
- ESP32-C6
集成 RISC-V 单核处理器，160MHz 运行频率，支持 2.4GHz Wi-Fi 6 和 BLE 5
- 2.4GHz 陶瓷天线
- TF 卡槽
- BOOT 按键
复位时按下，进入下载模式
- RESET 按键
- 16MB NOR Flash
- QMI8658
六轴惯性测量单元 (IMU) ，包含一个 3 轴陀螺仪和一个 3 轴加速度计
- MX1.25 电池接口
MX1.25 2P 连接器，可用于接入 3.7V 锂电池，支持充放电
- ETA6096
高效锂电池充电芯片
- 充电指示灯
在连接系统电池时，充电为常亮，充满熄灭 (未连接系统电池时，状态不定)
- USB Type-C 接口
USB 转串口，用于烧录程序和日志打印
- PCF85063
RTC 时钟芯片
- SH1.0 RTC 电池接口
支持接入可充电式 RTC 电池
引脚定义
