ESP32-S3开发板1.47寸LCD显示屏1.47B SD卡槽172×320 RGB LED
¥69.9
制造商：斑梨电子
SKU：020805600000
发布时间：2025-05-30 14:37
ESP32-S3 1.47 英寸 LCD 屏开发板 172×320 分辨率 262K 彩色 2.4GHz Wi-Fi BLE 5 240MHz LX7 双核处理器
ESP32显示屏推荐
ESP32-S3

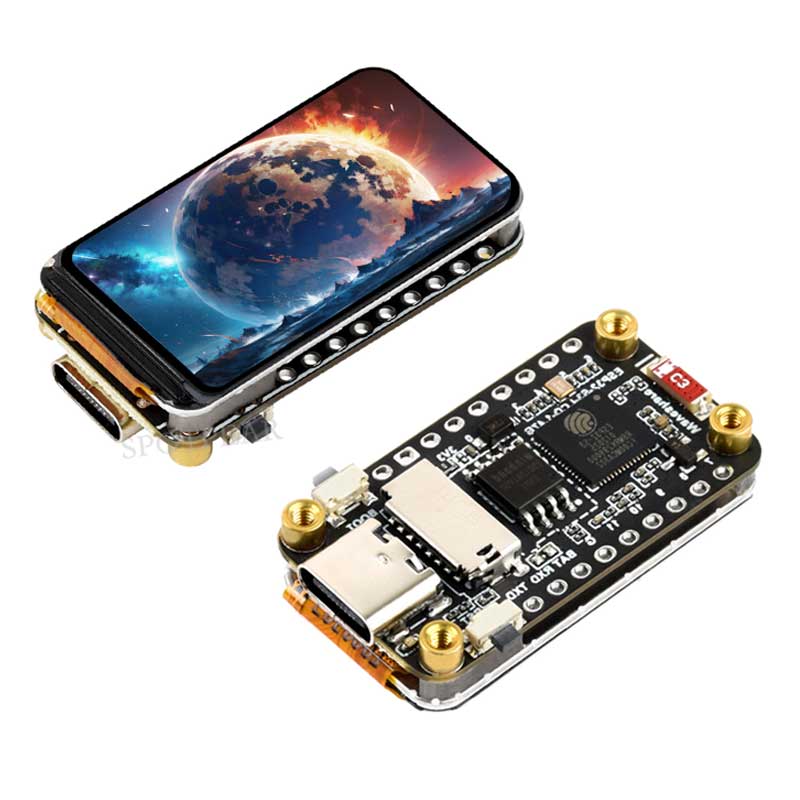

1.47 英寸 LCD 屏开发板
集成 Micro SD 卡槽、六轴传感器、电池充电管理模块和常用外设接口
图片仅供参考，画面效果请以实际为准

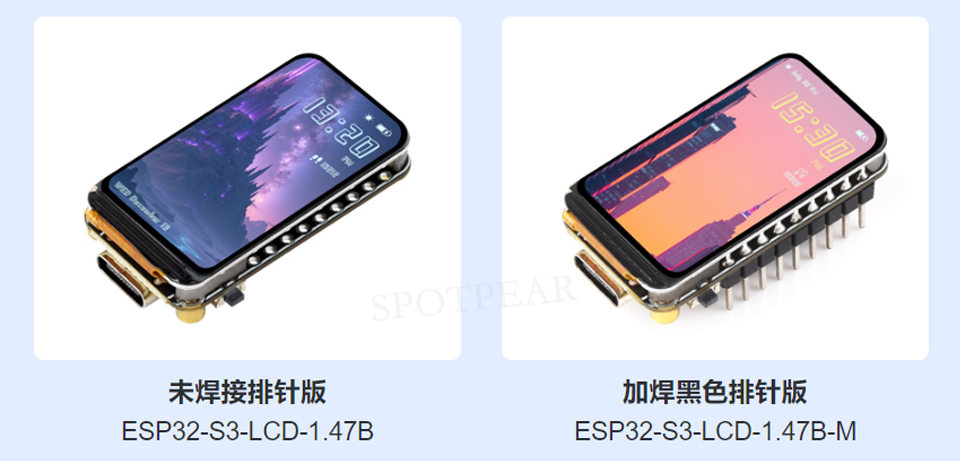

版本选择

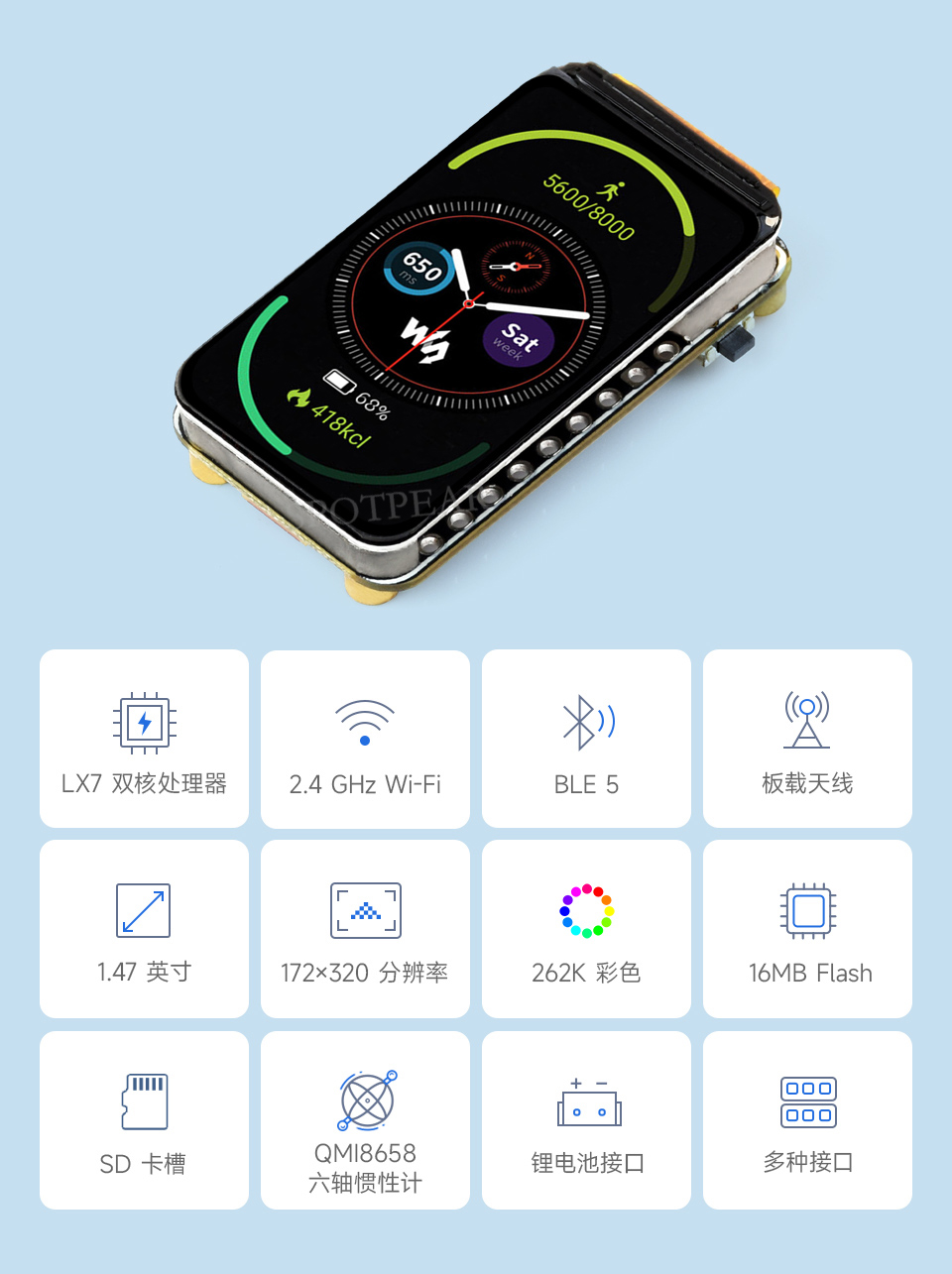

产品特性
本产品是一款支持 2.4GHz Wi-Fi 和蓝牙 BLE 5 的微控制器开发板。集成大容量 Flash 和 PSRAM，板载 1.47 英寸 LCD 屏，可流畅运行 LVGL 等 GUI 界面程序，结合多种外设接口，可快速开发 ESP32-S3 的 HMI 应用。
主要功能特性有：
- 搭载高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
- 支持 2.4GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板载天线
- 板载 512KB SRAM、384KB ROM、8MB PSRAM 及 16MB Flash
- 板载 1.47 英寸 LCD 屏，172×320 分辨率，262K 彩色
- 引出大部分 GPIO，集成全速 USB 串口
- 板载 QMI8658 六轴惯性测量单元 (3 轴加速度、3 轴陀螺仪) ，可检测设备偏转状态、计步等功能
- 板载 RGB 彩色灯珠，搭配透明亚克力夹层可实现酷炫灯光效果
- 板载 Micro SD 卡槽，可外接 SD 卡存储图片或文件
- 板载电池充电管理模块，允许接入电池对设备进行供电
- 支持灵活时钟、多种电源模式等准确控制，实现多场景低功耗模式
本产品是一款支持 2.4GHz Wi-Fi 和蓝牙 BLE 5 的微控制器开发板。集成大容量 Flash 和 PSRAM，板载 1.47 英寸 LCD 屏，可流畅运行 LVGL 等 GUI 界面程序，结合多种外设接口，可快速开发 ESP32-S3 的 HMI 应用。
主要功能特性有：
- 搭载高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
- 支持 2.4GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板载天线
- 板载 512KB SRAM、384KB ROM、8MB PSRAM 及 16MB Flash
- 板载 1.47 英寸 LCD 屏，172×320 分辨率，262K 彩色
- 引出大部分 GPIO，集成全速 USB 串口
- 板载 QMI8658 六轴惯性测量单元 (3 轴加速度、3 轴陀螺仪) ，可检测设备偏转状态、计步等功能
- 板载 RGB 彩色灯珠，搭配透明亚克力夹层可实现酷炫灯光效果
- 板载 Micro SD 卡槽，可外接 SD 卡存储图片或文件
- 板载电池充电管理模块，允许接入电池对设备进行供电
- 支持灵活时钟、多种电源模式等准确控制，实现多场景低功耗模式
LCD 屏幕参数
显示尺寸 1.47 英寸 分辨率 172 × 320 像素 显示芯片 ST7789 色彩范围 262K 显示接口 3-wire SPI 显示面板 IPS
| 显示尺寸 | 1.47 英寸 | 分辨率 | 172 × 320 像素 |
|---|---|---|---|
| 显示芯片 | ST7789 | 色彩范围 | 262K |
| 显示接口 | 3-wire SPI | 显示面板 | IPS |

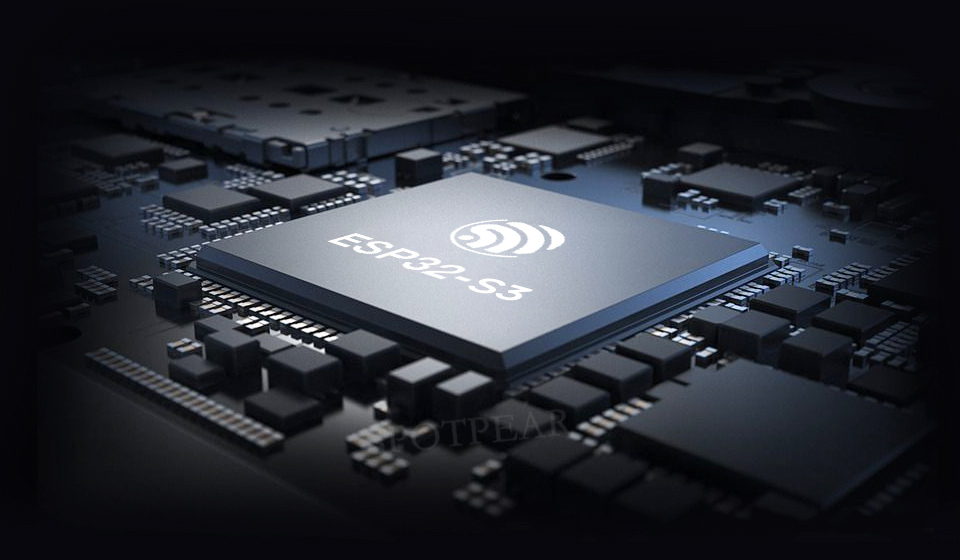

专为 AIoT 市场打造
搭载 Xtensa 32 位 LX7 双核处理器，
高达 240MHz 主频的强大的 AI 运算能力和安全加密机制

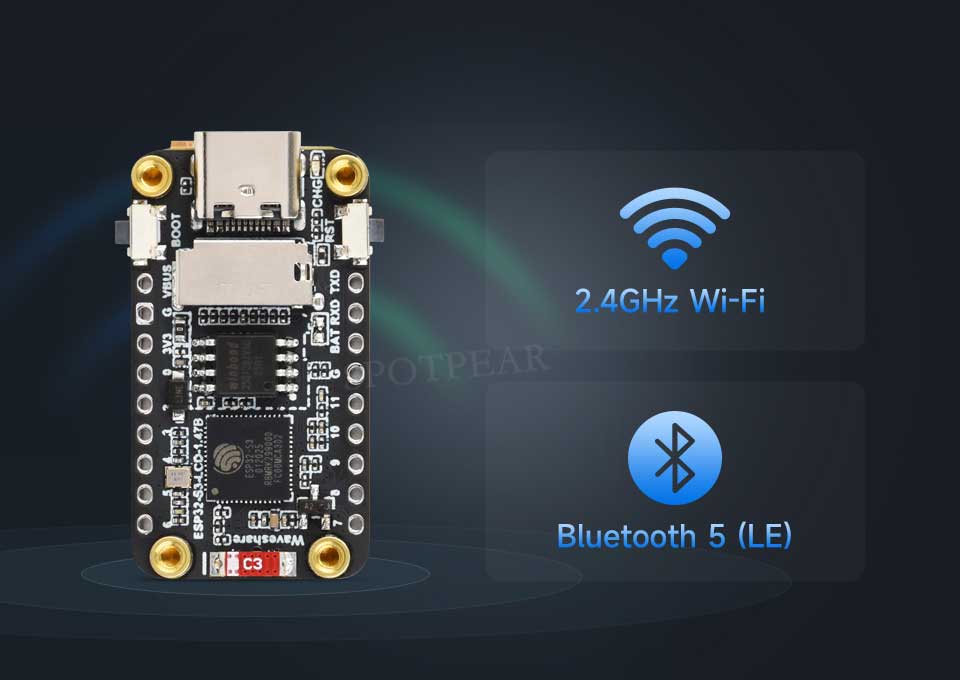

支持 Wi-Fi 和 BLE 5
ESP32-S3 集成 2.4GHz Wi-Fi (802.11 b/g/n)，可支持 40MHz 带宽，
其低功耗蓝牙子系统支持 Bluetooth 5 (LE) 和 Bluetooth Mesh
应用场景

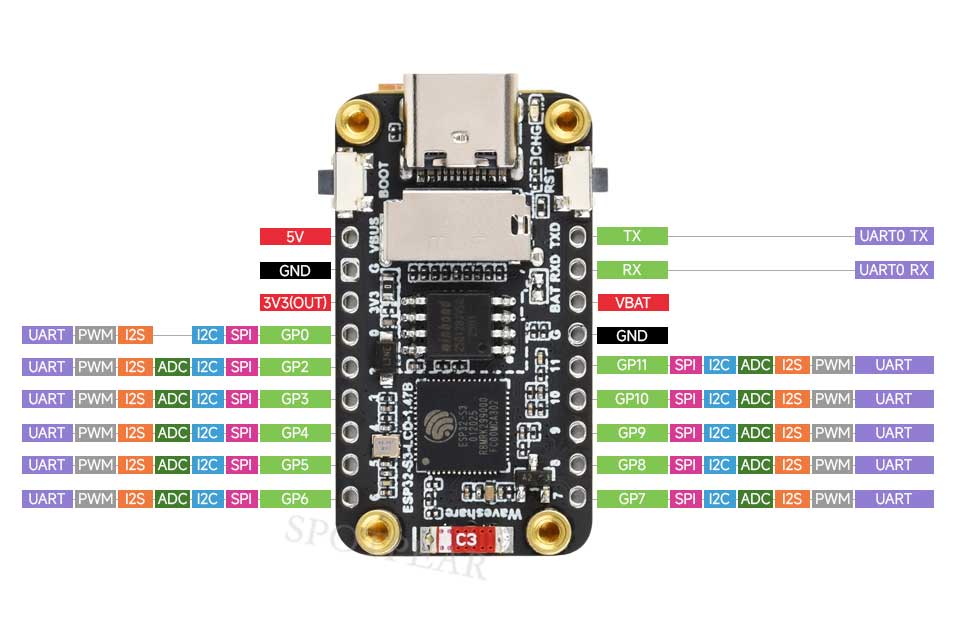

支持扩展多种外设
可通过 GPIO 排针接入更多扩展设备

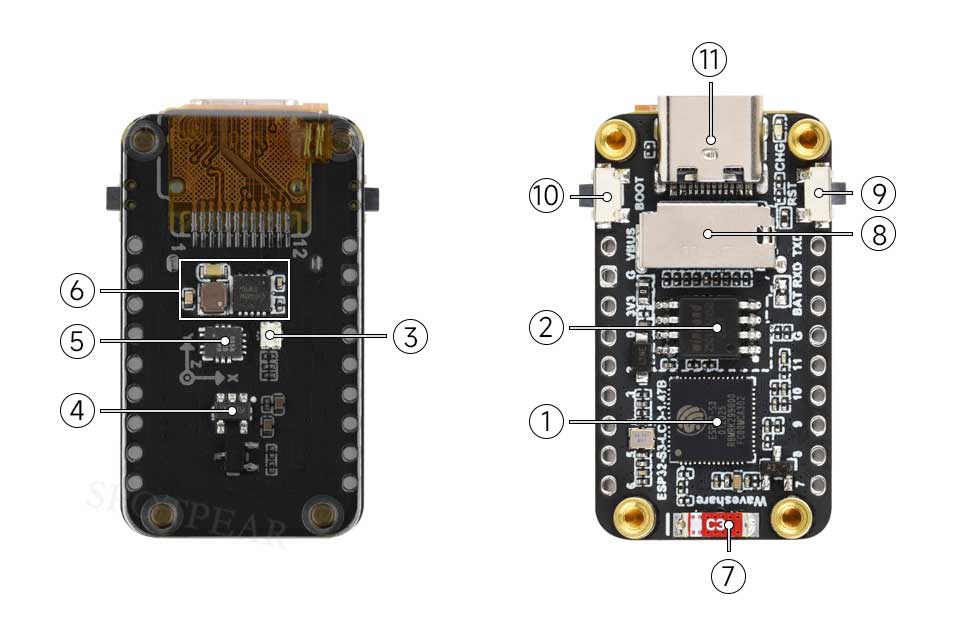

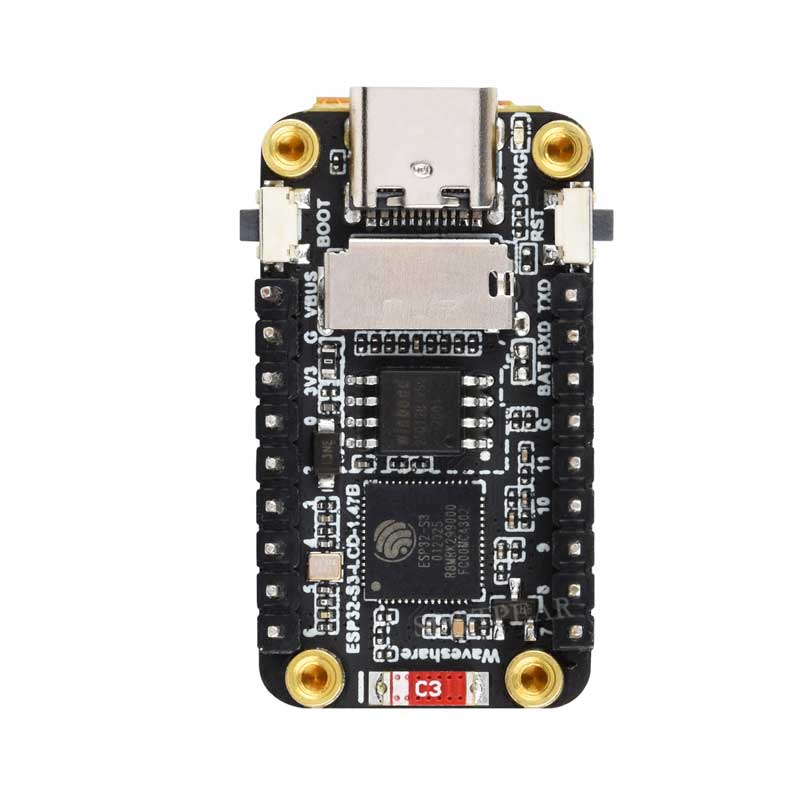

资源简介
- ESP32-S3R8
双核处理器，高达 240MHz 的运行频率
- 16MB Flash
- RGB 灯珠
搭配板载亚克力，可以实现酷炫颜色变化
- ME6217C33M5G
低压降 LDO，电流 (Max) 800mA
- QMI8658
六轴陀螺加速度计
- 充电管理电路
- 贴片陶瓷天线
- Micro SD 卡槽
- RESET 按键
- BOOT 按键
- Type-C 接口
可通过该接口实现设备供电、USB 通信和固件下载等

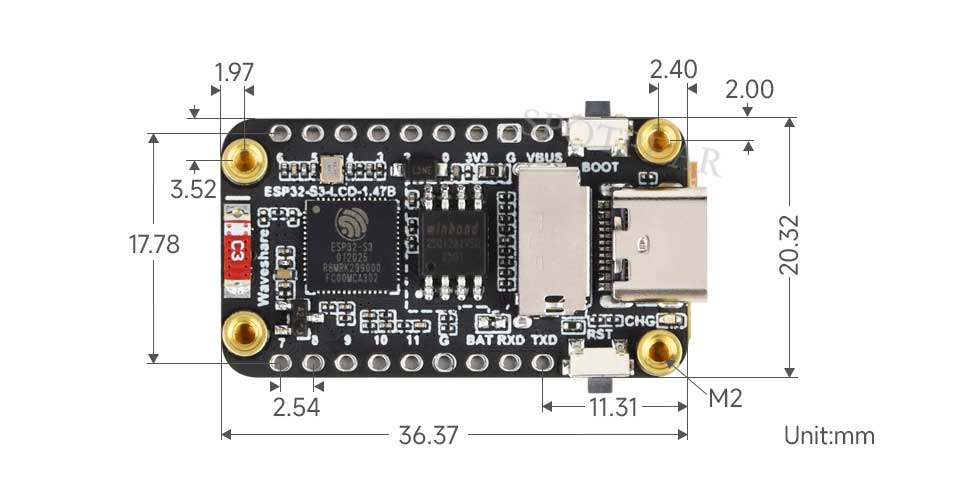

产品尺寸
