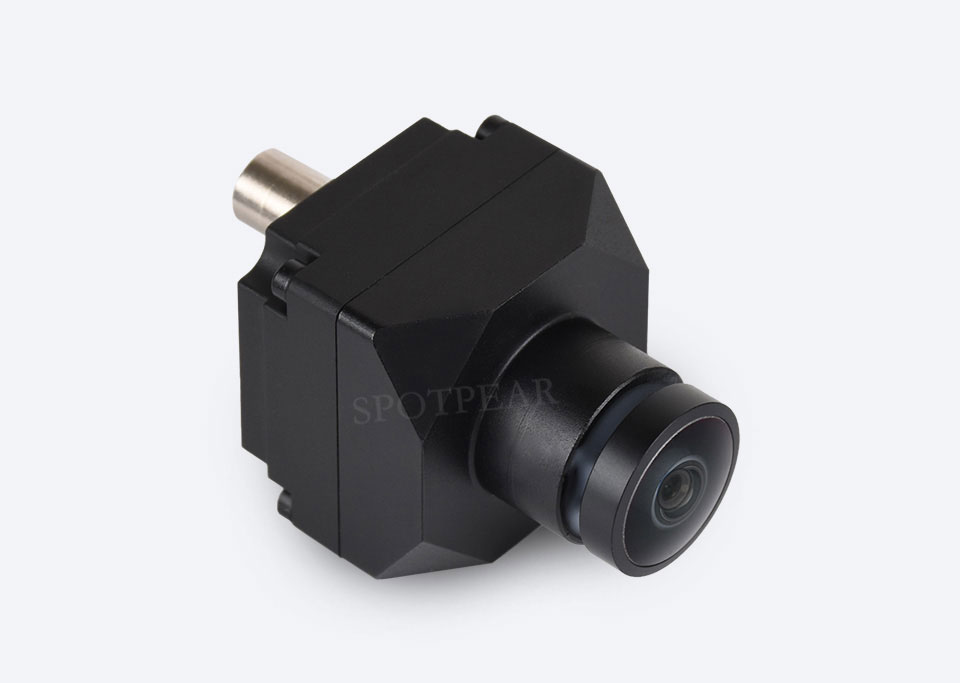

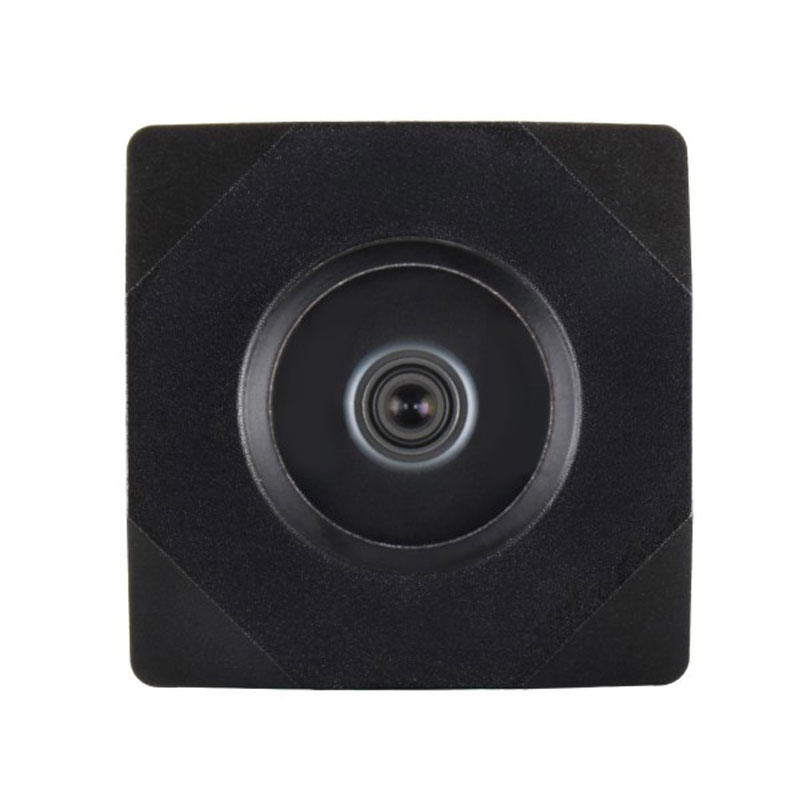

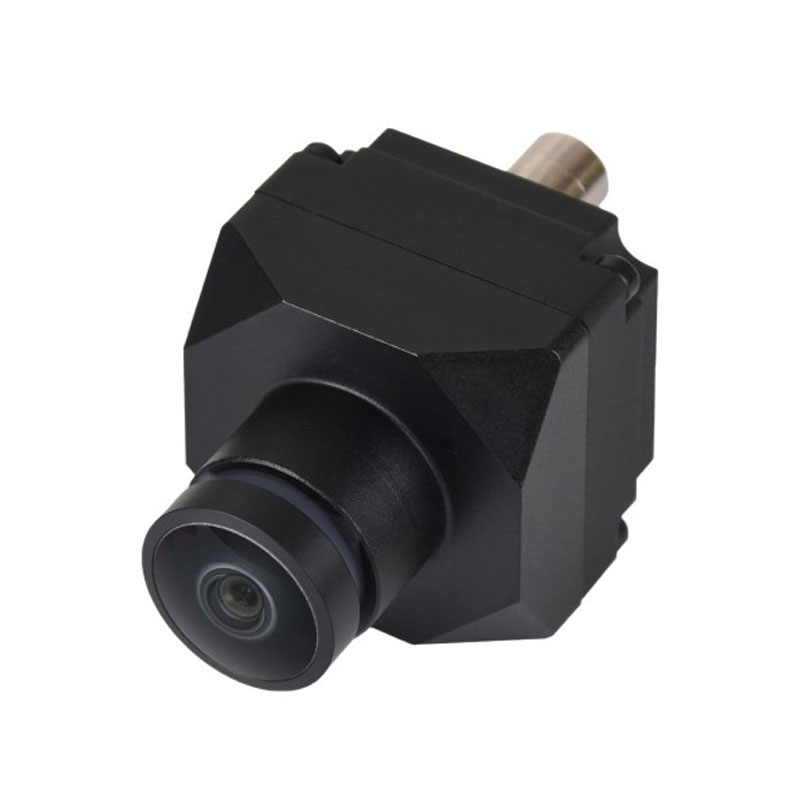

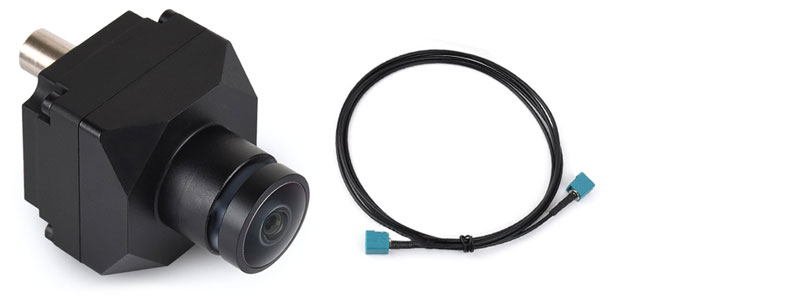

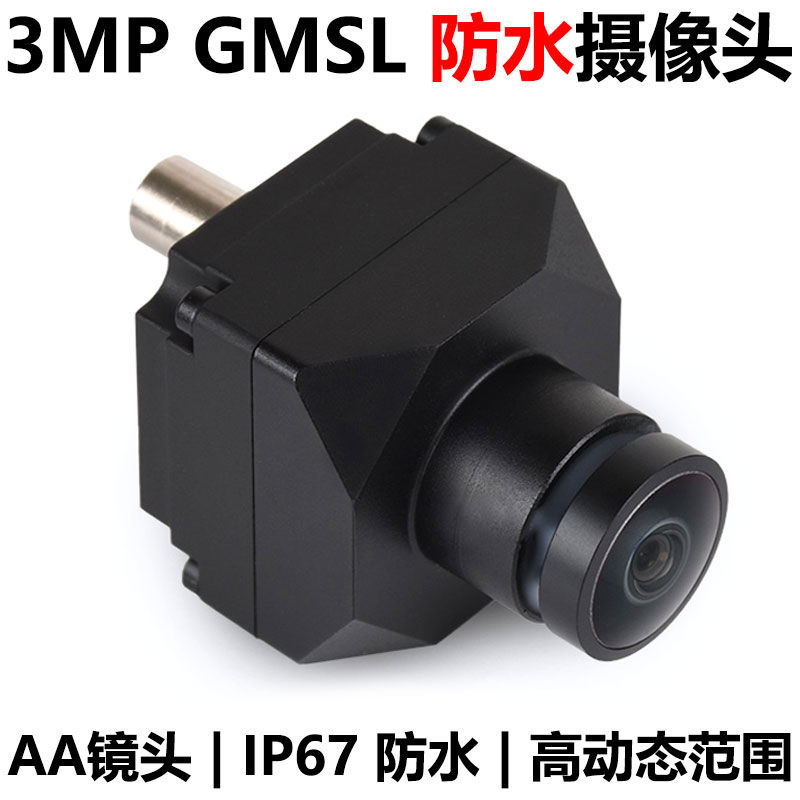

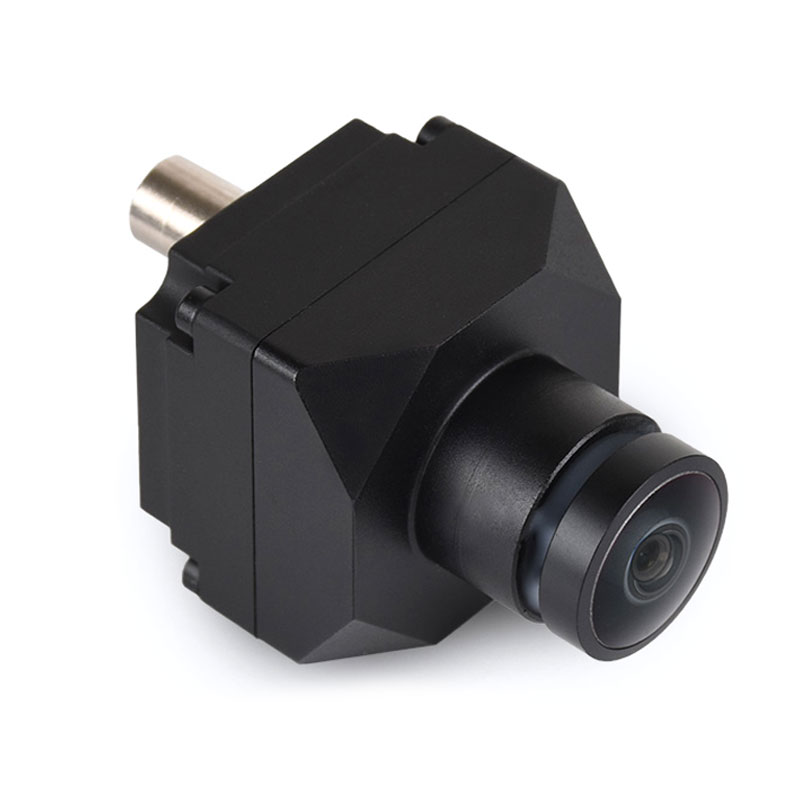

GMSL 3MP 摄像头模组
300 万像素 | IP67 防水 | GMSL2 通信协议
产品描述
GMSL-3MP-Camera 摄像模组采用 300 万像素车规级 CMOS 图像传感器，集成 MAXIM MAX96717G GMSL 串行器，内置经过专业调校的图像信号处理器 (ISP)，成像效果清晰稳定。整机外壳达到 IP67 防护等级，标配 AA 镜头，出厂前已完成精准对焦与点胶固定，可靠性高，适用于车载等严苛环境。
产品参数
| 产品型号 | 参数 | GMSL-3MP-Camera-A |
|---|---|---|
| 传感器 | 型号 | 3MP RGGB |
| 分辨率 | 1920 × 1536 | |
| CMOS 尺寸 | 1/2.44inch | |
| 像素尺寸 | 3.0 × 3.0 (um) | |
| 镜头 | 视场角 (FoV) | 120°(H) × 92.6°(V) |
| 光圈 (F.No) | 1.6 | |
| 焦距 (EFL) | 3.02mm | |
| ISP | 内置 | |
| 帧率 | 1920 × 1536@30fps | |
| HDR (高动态成像) | 支持 | |
| 动态范围 | 120dB | |
| 输出格式 | YUV422@8bit | |
| 串行器 | 型号 | MAXIM MAX96717G |
| I2C 地址 | 0x80 (8 位地址) | |

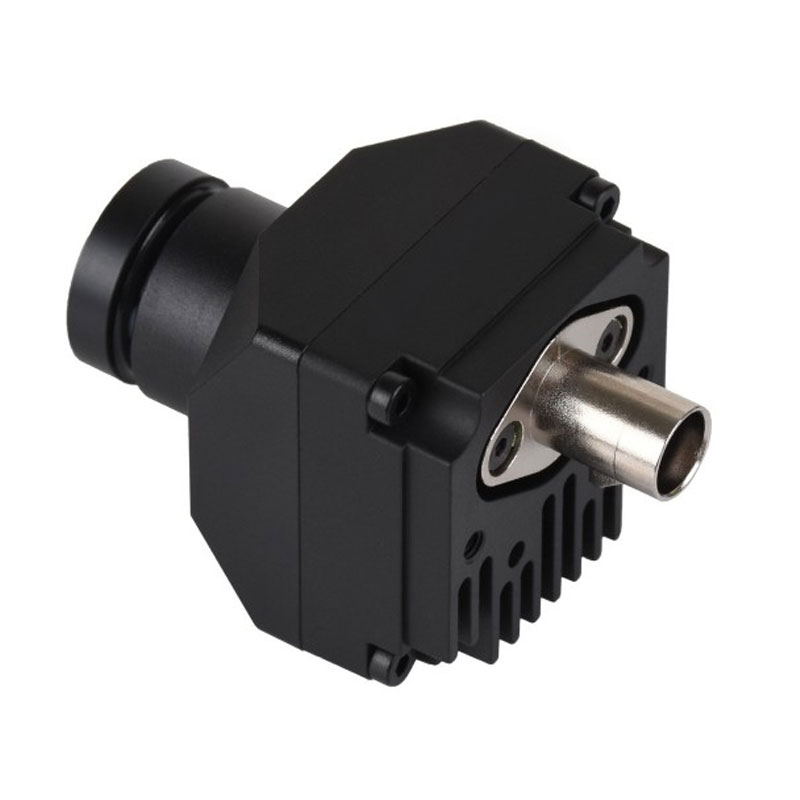

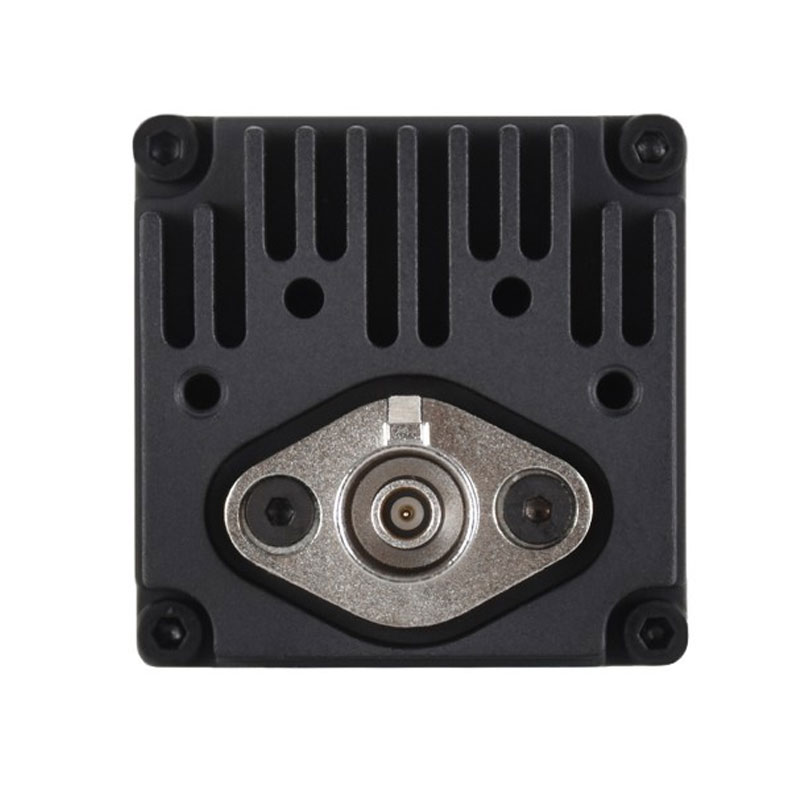

| 摄像头接口 | Fakra Z Code | |
| 工作电压 | 9 ~ 12V PoC | |
| 工作电流 | <340mA@12V | |
| 工作温度 | -40°C ~ 85°C | |
| 防护等级 | IP67 | |
高质量成像
- 采用 3 百万像素车规级 CMOS 图像传感器
- 超广视场角，水平视场角 (HFoV) 达 120°，提供更宽广的环境感知范围
- 内置 ISP，有效优化图像质量并降低主控算力负载

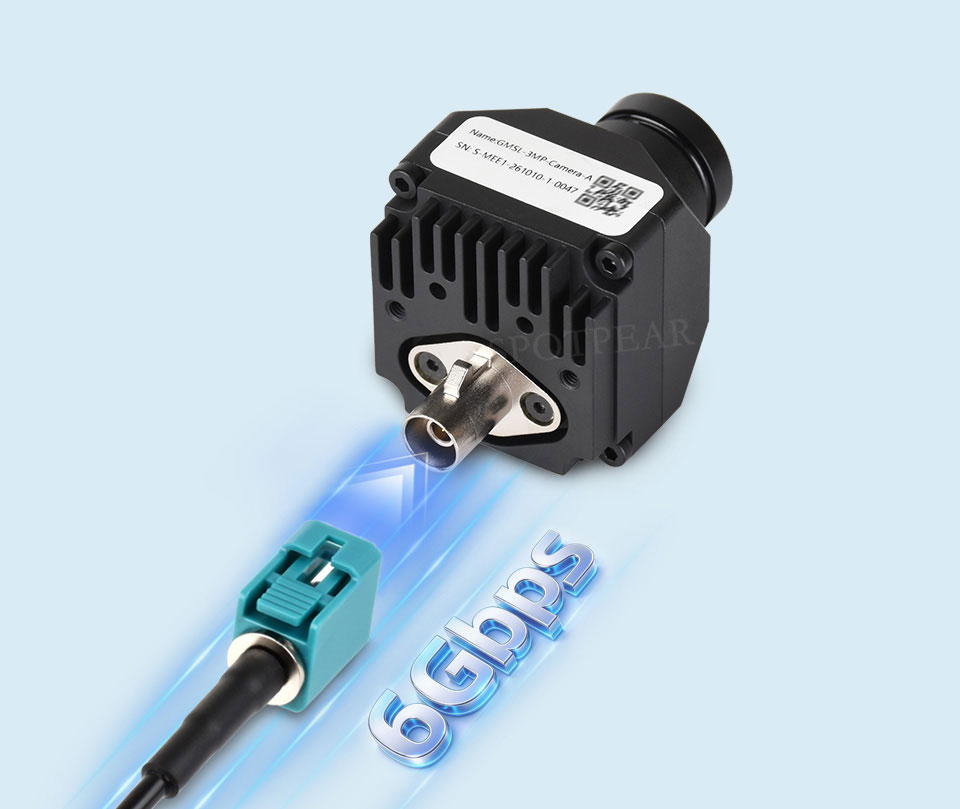

GMSL2 高带宽传输
- 采用 GMSL2 协议，速率达 6Gbps
- 高带宽，低延迟，连接安全，抗干扰性强
- 传输距离长，配合同轴电缆可实现单线远距离部署

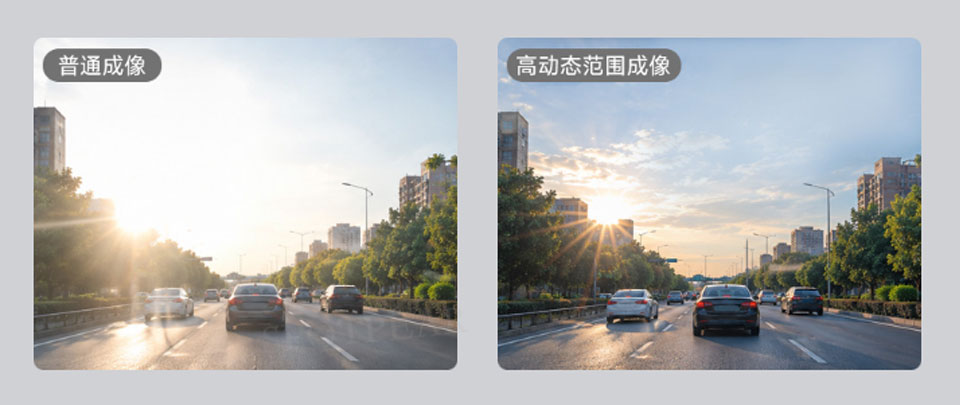

高动态范围成像能力
支持 120dB HDR，在强光、逆光及高对比度复杂场景下，
仍可清晰还原暗部与亮部细节

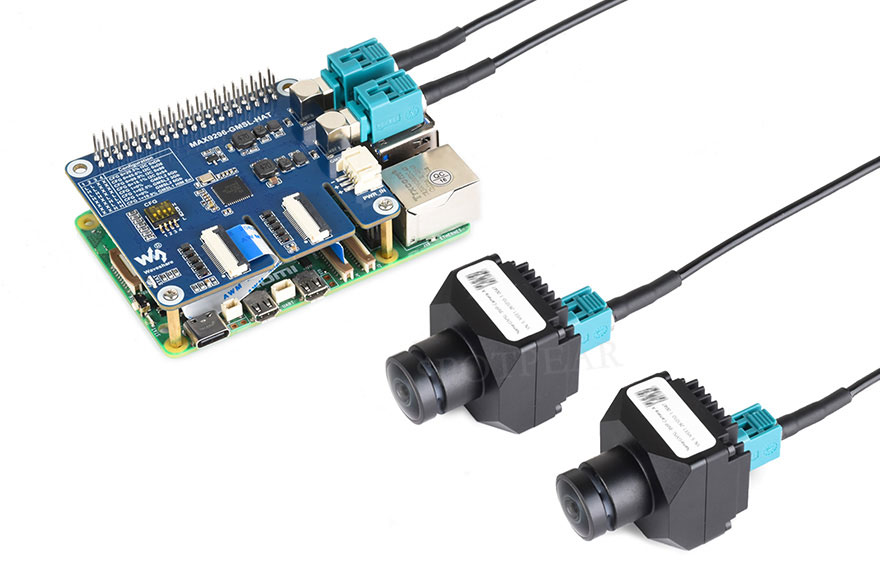

应用示例
