ESP32 C5小智AI开发板1.69寸LCD电容触摸显示屏240x280
¥129.9
制造商：斑梨电子
SKU：020818200000
发布时间：2026-08-22 10:38
ESP32-C5 1.69英寸LCD触控屏开发板 RISC-V 240×280分辨率 双频Wi-Fi 6 支持AI语音交互
EPS32 DeepSeek豆包AI聊天推荐
ESP32-C5
1.69 英寸触摸液晶开发板
内置 ST7789V2 显示驱动芯片和 CST816T 电容触摸芯片

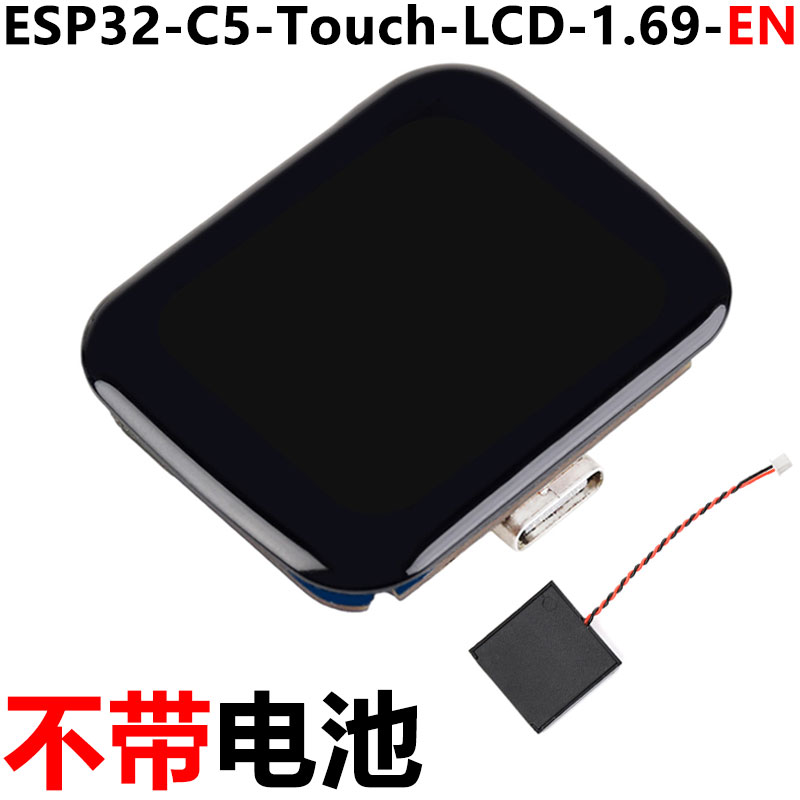

版本选择
LCD 屏幕参数
| 显示面板 | IPS | 显示尺寸 | 1.69 英寸 |
|---|---|---|---|
| 显示分辨率 | 240 × 280 像素 | 显示颜色 | 262K |
| 显示亮度 | 435cd/㎡ | 对比度 | 315:1 |
| 通信接口 | SPI | 驱动 IC | ST7789V2 |
| 触摸类型 | 电容式感应 | 触控 IC | CST816T |
产品特性
ESP32-C5-Touch-LCD-1.69 是一款微雪 (Waveshare) 设计的低成本、高性能的微控制器开发板。在较小的板型下，板载了 1.69 英寸电容触摸 LCD 屏、锂电池充电芯片、音频编解码芯片、六轴传感器 (三轴加速度计与三轴陀螺仪) 和 RTC 等外设，方便开发并嵌入到产品中。
主要功能特性有：
- 搭载一个高性能 RISC-V 32 位处理器和一个低功耗 RISC-V 32 位处理器，高性能处理器时钟高达 240MHz，低功耗处理器时钟可达 48MHz
- 集成 Wi-Fi 6、蓝牙 5 和 IEEE 802.15.4 (Zigbee 3.0 和 Thread) 无线通信，具有出色的射频性能
- 封装内置 8MB PSRAM 和外接 16MB Flash
- 采用 Type-C 接口，无需纠结正反插
- 板载 1.69 英寸电容触摸 LCD 屏，240 × 280 分辨率，262K 彩色，能清晰地显示彩色图片
- 内置 ST7789V2 驱动芯片和 CST816T 电容触控芯片，分别使用 SPI 和 I2C 接口通信，不占用过多接口引脚资源
- 板载 QMI8658 六轴惯性测量单元 (3 轴加速度、3 轴陀螺仪)
- 板载 PCF85063 RTC 芯片，可方便实现 RTC 功能需求
- 板载 RST、BOOT 和 PWR 开关机按键
- 板载 3.7V MX1.25 锂电池充放电接口
- 板载 ES8311 音频编解码芯片、麦克风和喇叭接口，轻松畅玩小智 AI
- 引出 GPIO、I2C、USB 和 UART 焊盘，可供外接设备和调试使用，灵活配置外设功能
- 支持灵活时钟、模块电源单独设置等精准控制，实现多场景低功耗模式
- 触摸屏透过率高、响应快、寿命长
基于 ESP32-C5
乐鑫 ESP32-C5 是一款多协议 RISC-V MCU，支持双频 Wi‑Fi 6、蓝牙 (LE) 及 Zigbee/Thread，专为需要高效无线传输的物联网应用设计
支持双频 Wi-Fi 6 / BLE 5 / Thread / Zigbee
集成 2.4GHz 和 5GHz 双频 Wi‑Fi，蓝牙 5 (LE) 和 IEEE 802.15.4 (Zigbee 3.0 和 Thread) 无线通信，具有出色的射频性能
支持 AI 语音交互
无需繁琐组装与接线步骤，快速接入虾哥的小智 AI
摇身一变，成为您的专属智能 AI 伙伴
小巧面板 触摸更多可能
适用于各种智能设备开发，可实现人机交互功能
资源简介
- ESP32-C5HR8
采用 RISC-V 32 位处理器，具备大容量存储和强大的无线通信能力
- DCDC 升降压芯片
- 贴片天线座 IPEX 4 代
- 16MB Flash 存储芯片
- ETA6098 充电管理芯片
- BQ27220 电量计
可提供电池容量信息
- MX1.25 锂电池接口
MX1.25 2P 连接器，可用于接入 3.7V 锂电池，支持充放电
- Type-C 接口
Type-C 接口，用于烧录程序和日志打印
- QMI8658
六轴惯性测量单元 (IMU)，包含一个 3 轴陀螺仪和一个 3 轴加速度计
- MX1.25 喇叭接口
- SH1.0 RTC 电池接口
可以接入 CR2032 带 1.0 正向插头
- ES8311 (背面)
音频采集和编解码芯片
- LCD 屏幕接口
用于连接 LCD 显示屏
- 单麦克风
用于音频信号的采集
- PCF85063 RTC 时钟芯片
- RST 按键
复位按键，也可配合 BOOT 按键进入下载模式
- BOOT 按键
可作为自定义按键使用
- PWR 按键
长按三秒可实现开关机功能
引脚定义
产品尺寸
