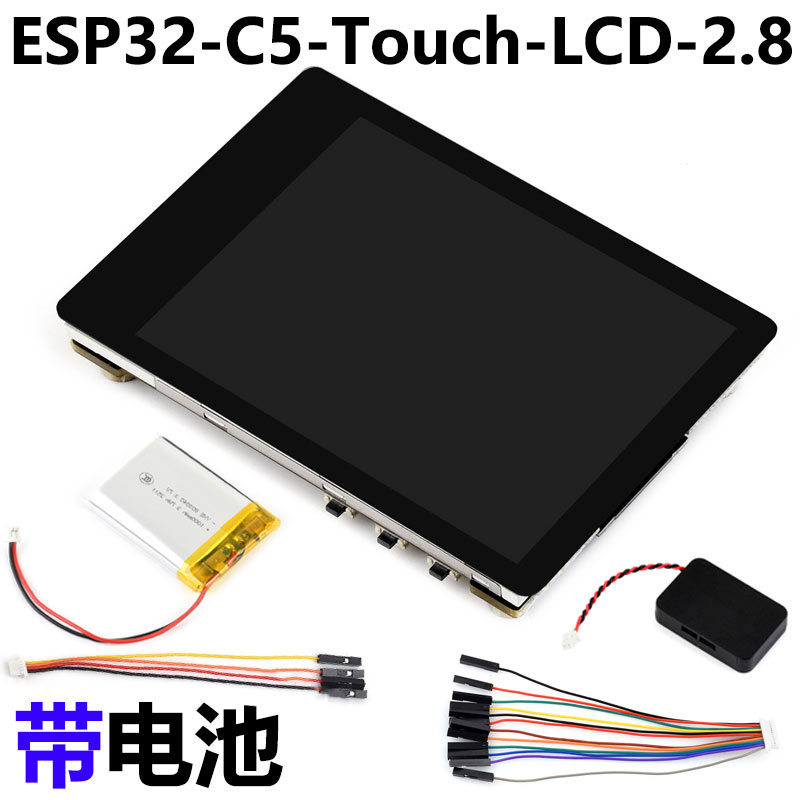

ESP32 C5小智AI开发板2.8寸LCD电容触摸显示屏240x320
¥150.9
制造商：斑梨电子
SKU：020816200000
发布时间：2026-07-06 16:13
ESP32-C5 2.8英寸IPS电容触控屏开发板 240×320分辨率 五点触摸 262K彩色 集成2.4GHz/5GHz双频Wi-Fi和蓝牙 5 (LE)
EPS32 DeepSeek豆包AI聊天推荐
ESP32-C5
2.8 英寸 IPS 电容触控屏开发板
SPI 接口显示屏，240 × 320 分辨率，多种外设接口
版本选择
产品特性
本产品由 Waveshare (微雪) 设计，板载 2.8 英寸液晶屏、六轴传感器、温湿度传感器、Micro SD 卡槽等，为显示、传感、语音及多媒体存储提供硬件基础。依托这些硬件，产品支持趣味互动小游戏和语音唤醒，可接入 AI 在线大模型平台，实现智能语音交互和持续升级。出厂预装 AI 对话、音乐播放器、重力小球、2048 小游戏、天气等功能，既可直接作为 AI 聊天玩具使用，也可进行个性化扩展和二次开发。
- 采用 ESP32-C5-WROOM-1 系列模组，搭载 RISC-V 32 位处理器，主频高达 240MHz
- 集成 384KB SRAM、320KB ROM、8MB PSRAM 和 32MB Flash，兼顾程序运行、图形界面和数据存储需求
- 集成 2.4GHz 与 5GHz 双频 Wi-Fi、Bluetooth 5 (LE) 以及 IEEE 802.15.4 (支持 Zigbee 3.0 和 Thread) 无线通信，具备出色的射频性能
- 板载电池充电管理模块，预留 3.7V MX1.25 锂电池接口，可外接电池进行供电
- 采用 Type-C 接口，无需纠结正反插，提高了用户的使用便捷性和设备的兼容性
- 板载 2.8 英寸 LCD 屏，240 × 320 分辨率，262K 彩色
- 支持 I2C 接口控制电容触摸，5 点触控，支持中断
- 引出 UART、I2C 以及部分 IO 接口，集成全速 USB 串口
- 板载 QMI8658 六轴传感器、RTC 时钟传感器、SHTC3 温湿度传感器和 Micro SD 卡座等
- 支持灵活时钟，多种电源模式等准确控制，实现多场景低功耗模式
- 板载 ES8311 音频编解码芯片、NS4150B 功放芯片、麦克风和喇叭，轻松畅玩小智 AI
- 支持 ESP-IDF / Arduino 等开发环境，资料丰富，上手方便
LCD 屏参数
| 显示面板 | IPS | 显示尺寸 | 2.8 英寸 |
|---|---|---|---|
| 显示分辨率 | 240 × 320 像素 | 显示颜色 | 262K |
| 通信接口 | 4-wire SPI | 驱动 IC | ST7789 |
| 触摸类型 | 电容感应式 | 触控 IC | CST3530 |
| 屏幕有效尺寸 | 57.60 × 43.20 (mm) | ||
功能介绍
支持扩展多种外设
可通过 GPIO、UART、I2C 等接口接入更多扩展设备
IPS 显示面板
262K 彩色，240 × 320 分辨率，可视角度广
支持 ESP-IDF、Arduino
配备完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中
应用示例
资源简介
- ESP32-C5-WROOM-1
- 可拓展 IO 焊盘
- MX1.25 2PIN 扬声器接口
音频输出信号，外接扬声器
- ES8311
低功耗音频编解码芯片
- NS4150B
音频功率放大器芯片
- SHTC3 温湿度传感器
提供环境温湿度测量，便于实现环境监测功能
- QMI8658 陀螺仪
六轴惯性测量单元 (IMU)，包含一个 3 轴陀螺仪和一个 3 轴加速度计
- 板载贴片麦克风
- PCF85063 RTC 时钟芯片
- SH1.0 2PIN RTC 电池座子
支持接入可充电式 RTC 电池
- MX1.25 2PIN 锂电池接口
MX1.25 2PIN 连接器，正插，可用于接入 3.7V 锂电池，支持充放电
- UART 接口
- 充电指示灯
在连接电池使用时，充电为绿色常亮，充满熄灭
- USB Type-C 接口
- ETA6098 充电管理芯片
- I2C 接口
- SH1.0 12PIN 座子
- Micro SD 卡槽
支持 64GB 及以内的 SD 卡
- 开关机芯片
- BAT 电源按键
接上电池可直接供电，长按 2s 关机，短按 1s 开机
- CH32V003 拓展 IO 芯片
- RESET 按键
- BOOT 按键
用于进入下载模式，支持作为普通按键复用
- 2.8 英寸屏幕排线座子
