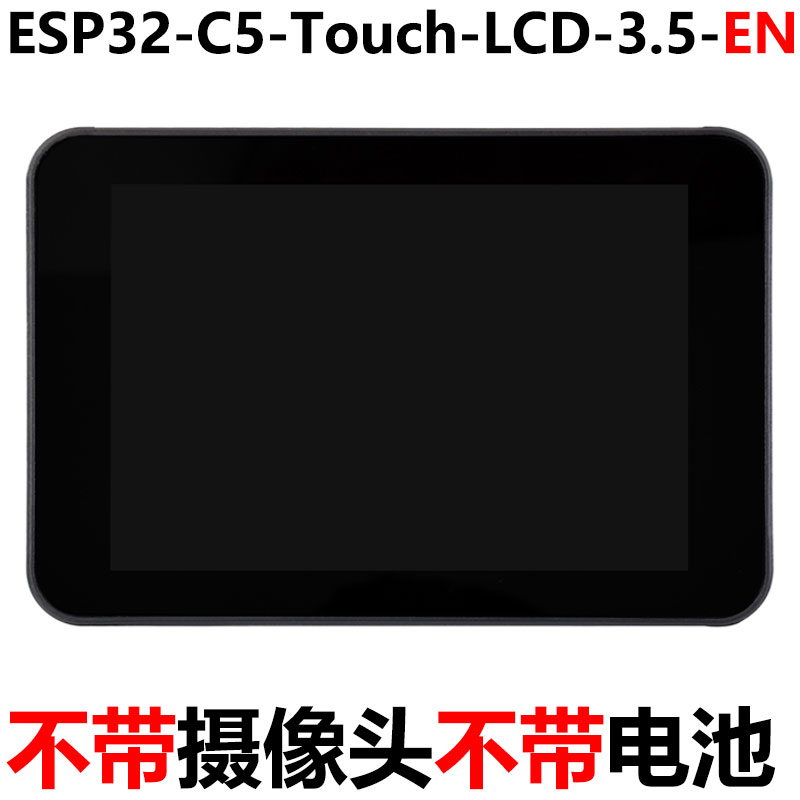

ESP32 C5小智AI开发板3.5寸LCD显示屏摄像头320x480
¥169
制造商：斑梨电子
SKU：020818700000
发布时间：2026-09-02 14:08
ESP32-C5 3.5英寸圆角LCD开发板 IPS显示面板 320×480分辨率 262K彩色 支持2.4GHz/5GHz双频Wi-Fi和蓝牙5(LE)
EPS32 DeepSeek豆包AI聊天推荐
ESP32-C5
3.5 英寸圆角 LCD 屏开发板
SPI 显示屏，集成音频输入输出模块，可实现 AI 交互与离线语音控制
版本选择
产品特性
本产品由 Waveshare (微雪) 设计，板载 3.5 英寸液晶屏、高度集成的电源管理芯片、六轴传感器、温湿度传感器、TF 卡槽等，为显示、传感、语音及多媒体存储提供硬件基础。依托这些硬件，产品可接入 AI 在线大模型平台，实现智能语音交互和视觉交互。
- 采用 ESP32-C5-WROOM-1U 系列模组，搭载 RISC-V 32 位处理器，主频高达 240MHz
- 集成 384KB SRAM、320KB ROM、8MB PSRAM 和 32MB Flash，兼顾程序运行、图形界面和数据存储需求
- 集成 2.4GHz 与 5GHz 双频 Wi-Fi、Bluetooth 5 (LE) 以及 IEEE 802.15.4 (支持 Zigbee 3.0 和 Thread) 无线通信，具备出色的射频性能
- 板载摄像头接口，支持 BF3901 摄像头
- 板载电池充电管理模块，预留 3.7V MX1.25 锂电池接口，可外接电池进行供电
- 采用 Type-C 接口，提高了用户的使用便捷性和设备的兼容性
- 板载 3.5 英寸电容触摸高清 IPS 屏，320 x 480 分辨率，262K 彩色，能清晰地显示彩色图片
- 内置 ST7796 驱动芯片和 FT6336 电容触控芯片，分别使用 SPI 和 I2C 接口通信，不占用过多接口引脚资源
- 引出 UART、I2C 以及部分 IO 接口，集成全速 USB 串口
- 板载 QMI8658 六轴传感器、RTC 时钟传感器、SHTC3 温湿度传感器和 TF 卡座等
- 板载 PWR、BOOT 两个可自定义功能的侧边按钮，方便使用按钮进行自定义功能开发
- 板载 ES8311 音频编解码芯片、NS4150B 功放芯片、麦克风和喇叭，轻松畅玩小智 AI
- 支持 ESP-IDF / Arduino 等开发环境，资料丰富，上手方便
LCD 屏参数
| 显示面板 | IPS | 显示尺寸 | 3.5 英寸 |
|---|---|---|---|
| 显示分辨率 | 320 × 480 像素 | 显示颜色 | 262K |
| 显示亮度 | 450cd/㎡ | 对比度 | 1100:1 |
| 通信接口 | SPI | 驱动 IC | ST7796 |
| 触摸类型 | 电容感应式 | 触控 IC | FT6336 |
功能介绍
IPS 显示面板
出色的显示性能，262K 彩色，可视角度广
电容触摸
适用于各种智能设备开发，可实现人机交互功能
可选配 BF3901 摄像头
适用于图像采集、视频监控等应用场景，满足多样化需求
| 镜头类型 | 1/13inch | 感光芯片 | BF3901 |
|---|---|---|---|
| 焦距 | 1.7mm | 像素 | 248 × 328 |
| 光圈 | 2.8 | 视场角 | 55° |
支持 ESP-IDF、Arduino
配备完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中
资源简介
- ESP32-C5-WROOM-1U
- IPEX 1 代天线接口
出厂配套有 FPC 双频 Wi-Fi 天线
- PWR 按键
可控制电源通断，支持自定义功能
- RESET 按键
- BOOT 按键
用于进入下载模式，支持作为普通按键复用
- TF 卡槽
- MX1.25 锂电池接口
MX1.25 2PIN 连接器，可用于接入 3.7V 锂电池，支持充放电
- MX1.25 2PIN 扬声器接口
音频输出信号，外接扬声器
- 2.54mm 排座接口
引出可用 IO 功能引脚，方便扩展使用
- ES8311
低功耗音频编解码芯片
- PCF85063
RTC 时钟芯片
- 麦克风
- AXP2101
高集成度的电源管理芯片
- 电源指示灯
- 摄像头座子
- Type-C 接口
- 充电指示灯
- 3.5 英寸屏幕排线接口
- QMI8658
六轴惯性测量单元 (IMU)，包含一个 3 轴陀螺仪和一个 3 轴加速度计
- 3.5 英寸屏幕触摸接口
接口简介
产品尺寸
