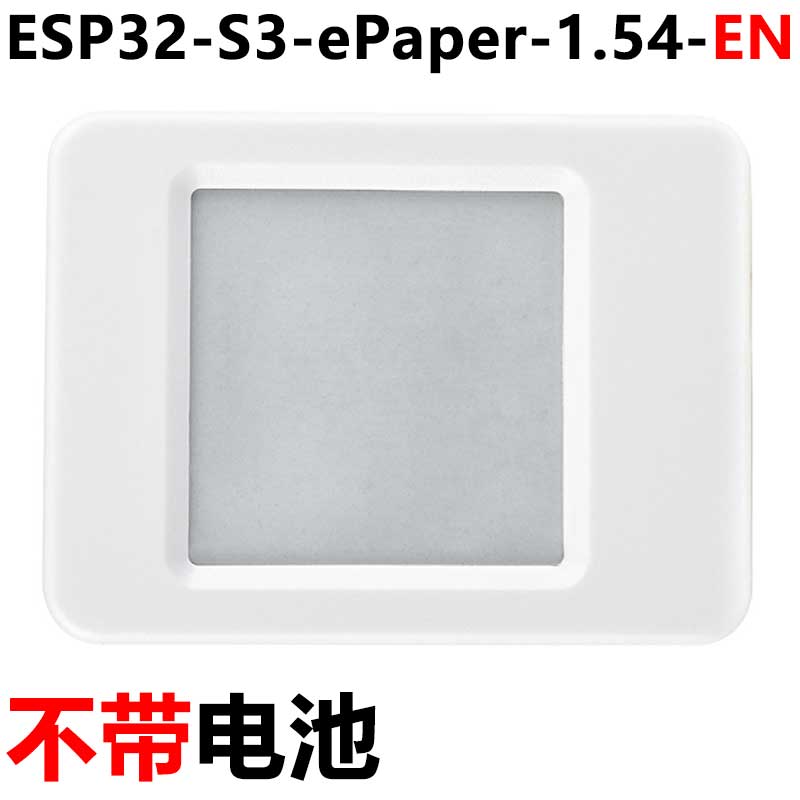

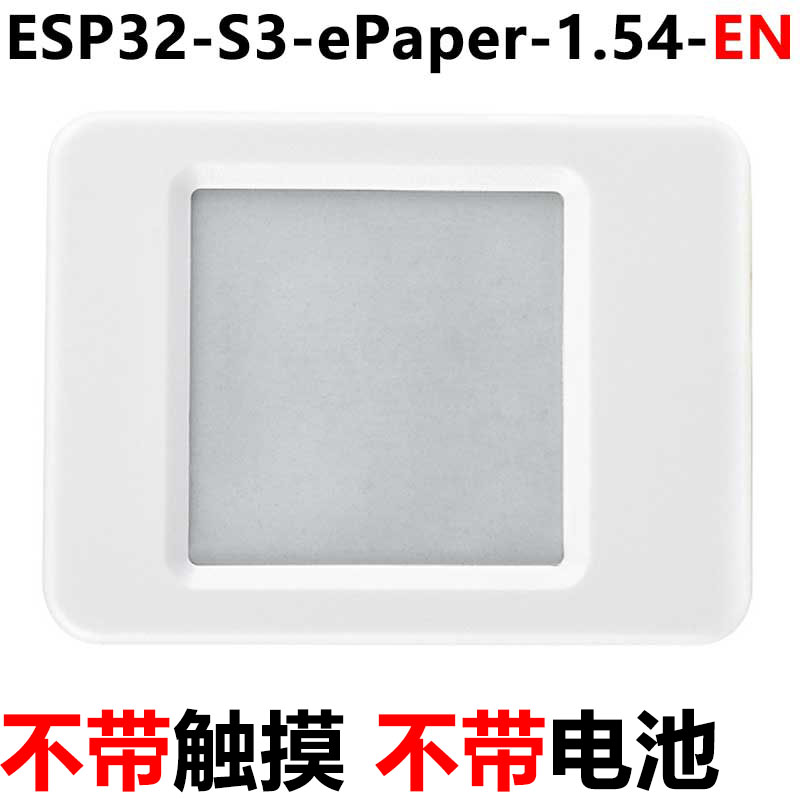

ESP32-S3小智AI电子墨水屏1.54寸开发板N16R8 Deepseek e-Paper
¥98
制造商：斑梨电子
SKU：020807800000
发布时间：2025-09-04 11:02
ESP32-S3 1.54 英寸墨水屏 AIoT 开发板 200 × 200 像素 支持 Wi-Fi 与 BLE 双模通信 支持小智 AI deepseek
EPS32 DeepSeek豆包AI聊天推荐
ESP32-S3 1.54 英寸
墨水屏 AIoT 开发板
AI 语音对话，温湿度监测，支持 DIY 创意功能
版本选择
产品特性
本产品是一款墨水屏 AIoT 开发板，搭载 ESP32-S3 微控制器，支持 Wi-Fi 与 BLE 双模通信。板载 1.54 英寸电子墨水屏，功耗极低，阳光下可视，适合便携设备及长续航场景。集成 RTC 实时时钟、SHTC3 温湿度传感器、Micro SD 卡槽、低功耗音频编解码芯片电路以及锂电池充放电管理电路。预留 USB、UART、I2C 及 GPIO 等扩展接口，便于功能拓展与传感器连接，为物联网终端、电子标签和便携显示器等应用提供灵活可靠的开发平台。
- 搭载高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
- 支持 2.4GHz Wi-Fi 和 Bluetooth 5 (LE)，板载内部天线
- 内置 512KB SRAM 和 384KB ROM，同时叠封集成 Flash 与 PSRAM
- 搭载 1.54 英寸电子墨水屏，分辨率 200 × 200，具备高对比度、宽视角等特性
- 板载音频编解码芯片，支持语音采集与播放，便于实现 AI 语音交互应用
- 板载 PCF85063 RTC 实时时钟与 SHTC3 温湿度传感器，可实现精准 RTC 时间管理及温湿度监测
- 板载 Micro SD 卡槽，可外接 Micro SD 卡存储图片或文件
- 板载 PWR、BOOT 两个可自定义功能的侧边按钮，方便使用按钮进行自定义功能开发
- 预留 2 × 6 2.54mm 间距的排母接口，方便客户外接扩展使用
产品参数
| 显示面板 | 电子墨水屏 | 显示尺寸 | 1.54 英寸 |
|---|---|---|---|
| 显示分辨率 | 200 × 200 | 灰度等级 | 2 |
| 通信接口 | SPI | 全局刷新 | 2s |
| 显示颜色 | 黑、白 | 局部刷新 | 0.3s |
| 可视角度 | > 170° | 显示方式 | 反射式 |
板载音频编解码芯片
可支持高质量音频处理，提供清晰、优质的音频输入和输出
支持 AI 语音交互
支持小智 AI，可接入在线大模型平台，如豆包、DeepSeek 等 AI 模型
电子墨水屏的优势
电子墨水屏采用“微胶囊电泳显示”技术进行图像的显示，其工作原理是悬浮在液体中的带电纳米粒子受到电场的作用而产生迁移，在环境光下通过反射形成接近于传统印刷纸张的显示效果。电子墨水屏能够在灯光、自然光等环境光下清晰地显示画面，无需背光，可视角度几乎达到 180°。因其媲美传统纸张的显示效果，常被用于阅读器之类的应用。
应用场景
语音交互、电子阅读器等
支持 ESP-IDF，Arduino
配套完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中
资源简介
- ESP32-S3FH4R2
Wi-Fi 和蓝牙 SoC，240MHz 运行频率，同时叠封集成 Flash 与 PSRAM
- Micro SD 卡槽
使用时需要将 SD 卡格式化为 FAT32
- ES8311 音频编解码芯片
支持音频输入与输出，低功耗设计，适合语音识别与语音播放应用
- BOOT 按键
按住 BOOT，重新上电可以进入下载模式
- PWR 电源按键
配合程序可实现锂电池供电情况下的电源控制
- Type-C 接口
ESP32-S3 USB 接口，可用于烧录程序和日志打印
- 麦克风
采集音频
- SHTC3 温湿度传感器
提供环境温湿度测量，便于实现环境监测功能
- MX1.25 2PIN 扬声器接口
音频输出信号，外接扬声器
- MX1.25 2PIN 锂电池接口
用于连接锂电池
- 板载贴片天线
支持 2.4GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)
- PCF85063 (背面)
RTC 时钟芯片，支持时间保持功能
- 2 × 6PIN 2.54mm 间距排母
- 扬声器
播放音频
产品尺寸
